cd ch8
kubectl -n prometheus create cm istio-dashboards \
--from-file=pilot-dashboard.json=dashboards/\
pilot-dashboard.json \
--from-file=istio-workload-dashboard.json=dashboards/\
istio-workload-dashboard.json \
--from-file=istio-service-dashboard.json=dashboards/\
istio-service-dashboard.json \
--from-file=istio-performance-dashboard.json=dashboards/\
istio-performance-dashboard.json \
--from-file=istio-mesh-dashboard.json=dashboards/\
istio-mesh-dashboard.json \
--from-file=istio-extension-dashboard.json=dashboards/\
istio-extension-dashboard.json
# 확인
cd ..
kubectl describe cm -n prometheus istio-dashboards
# Grafana (오퍼레이터)가 configmap(istio-dashboards)을 마운트(인식) 하도록 레이블 지정
kubectl label -n prometheus cm istio-dashboards grafana_dashboard=1

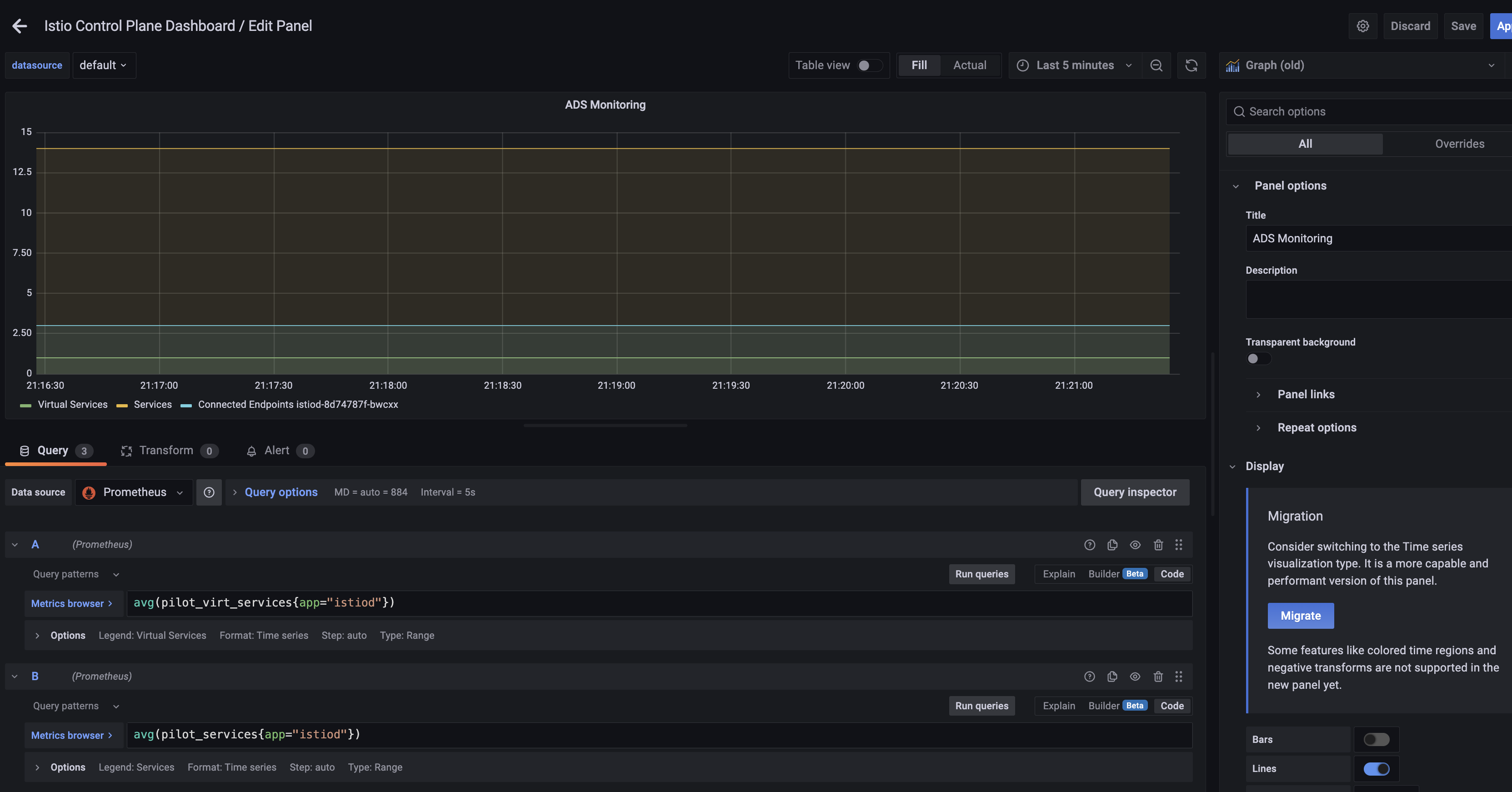

# (참고) Grafana 대시보드 추가
kubectl stern -n prometheus prom-grafana
prom-grafana-d7f5cb646-555zp grafana-sc-dashboard [2025-04-27 05:58:21] File in configmap istio-extension-dashboard.json ADDED
prom-grafana-d7f5cb646-555zp grafana-sc-dashboard [2025-04-27 05:58:21] File in configmap istio-mesh-dashboard.json ADDED
prom-grafana-d7f5cb646-555zp grafana-sc-dashboard [2025-04-27 05:58:21] File in configmap istio-performance-dashboard.json ADDED
prom-grafana-d7f5cb646-555zp grafana-sc-dashboard [2025-04-27 05:58:21] File in configmap istio-service-dashboard.json ADDED
prom-grafana-d7f5cb646-555zp grafana-sc-dashboard [2025-04-27 05:58:21] File in configmap istio-workload-dashboard.json ADDED
prom-grafana-d7f5cb646-555zp grafana-sc-dashboard [2025-04-27 05:58:21] File in configmap pilot-dashboard.json ADDED
...
8.2 Distributed tracing 분산 트레이싱
분산 트레이싱은 마이크로서비스 환경에서 요청 경로의 문제를 진단하기 위해트레이스 ID와상관관계 ID로 호출 흐름을 추적하는 기술 이스티오는Envoy 프록시를 통해 자동으로 트레이스 메타데이터를 주입·전파해 개발자의 코드 수정 부담을 줄여준다. **예거(Jaeger)**나Zipkin과 연동해 서비스 간 지연 구간을 시각화하며,오픈텔레메트리표준을 지원 Google의Dapper논문에서 기원한 이 기술은 복잡한 분산 시스템의 오류 추적에 필수적 트레이스 데이터는키알리에서도 통합되어 서비스 의존성과 성능 병목 지점을 한눈에 분석할 수 있게 해준다.
분산 트레이싱은스팬(작업 단위의 시작/종료 시간, 태그, 로그 포함)을 생성해 트레이싱 엔진에 전송하는 방식으로 작동. 각 서비스는 요청 처리 시트레이스 ID와스팬 ID를 포함한트레이스 콘텍스트를 다음 서비스로 전파하며, 이를 통해 호출 흐름을 연결. 트레이싱 엔진은 모든 스팬을 조합해트레이스를 구성하며, 서비스 간 의존성·지연·오류 지점을 시각화. 트레이스 ID는 전체 요청을,스팬 ID는 개별 서비스 작업을 식별해 상관관계 분석을 가능ㅖ 람자.. 이스티오는 Envoy 프록시를 통해 자동으로 트레이스 메타데이터를 주입·전파해 코드 수정 없이 분산 트레이싱을 구현.
요청이 들어온다.
오! 트레이싱 헤더가 없는 것을 보니 새로운 요청이다.
요청이 서비스 사이를 오가는 과정을 추적할 수 있도록 트레이스 헤더를 생성해두자
트레이스 헤더가 요청 헤더에 추가됐다. x-request-id: c9421…
애플리케이션이 다른 서비스를 호출할 때 트레이스 헤더를 전파해야 한다.
트레이스 헤더를 전파한다. x-request-id: c9421…
이스티오 프록시는 기존 트레이스 헤더를 애플리케이션으로 전파한다.
만약 애플리케이션이 요청 헤더를 전파하지 않으면…
요청에 트레이스 헤더가 누락된다. 앱이 전파하지 않았기 때문이다.
8.2.2 Installing a distributed tracing system 분산 트레이싱 시스템 설치하기 (실습~)
# myk8s-control-plane 진입 후 설치 진행
docker exec -it myk8s-control-plane bash
-----------------------------------
# 설치 파일 확인
pwd
ls istio-$ISTIOV/samples/addons
cat istio-$ISTIOV/samples/addons/jaeger.yaml
apiVersion: apps/v1
kind: Deployment
metadata:
name: jaeger
namespace: istio-system
labels:
app: jaeger
spec:
selector:
matchLabels:
app: jaeger
template:
metadata:
labels:
app: jaeger
sidecar.istio.io/inject: "false"
annotations:
prometheus.io/scrape: "true"
prometheus.io/port: "14269"
spec:
containers:
- name: jaeger
image: "docker.io/jaegertracing/all-in-one:1.35"
env:
- name: BADGER_EPHEMERAL
value: "false"
- name: SPAN_STORAGE_TYPE
value: "badger"
- name: BADGER_DIRECTORY_VALUE
value: "/badger/data"
- name: BADGER_DIRECTORY_KEY
value: "/badger/key"
- name: COLLECTOR_ZIPKIN_HOST_PORT
value: ":9411"
- name: MEMORY_MAX_TRACES
value: "50000"
- name: QUERY_BASE_PATH
value: /jaeger
livenessProbe:
httpGet:
path: /
port: 14269
readinessProbe:
httpGet:
path: /
port: 14269
volumeMounts:
- name: data
mountPath: /badger
resources:
requests:
cpu: 10m
volumes:
- name: data
emptyDir: {}
---
apiVersion: v1
kind: Service
metadata:
name: tracing
namespace: istio-system
labels:
app: jaeger
spec:
type: ClusterIP
ports:
- name: http-query
port: 80
protocol: TCP
targetPort: 16686
# Note: Change port name if you add '--query.grpc.tls.enabled=true'
- name: grpc-query
port: 16685
protocol: TCP
targetPort: 16685
selector:
app: jaeger
---
# Jaeger implements the Zipkin API. To support swapping out the tracing backend, we use a Service named Zipkin.
apiVersion: v1
kind: Service
metadata:
labels:
name: zipkin
name: zipkin
namespace: istio-system
spec:
ports:
- port: 9411
targetPort: 9411
name: http-query
selector:
app: jaeger
---
apiVersion: v1
kind: Service
metadata:
name: jaeger-collector
namespace: istio-system
labels:
app: jaeger
spec:
type: ClusterIP
ports:
- name: jaeger-collector-http
port: 14268
targetPort: 14268
protocol: TCP
- name: jaeger-collector-grpc
port: 14250
targetPort: 14250
protocol: TCP
- port: 9411
targetPort: 9411
name: http-zipkin
selector:
app: jaeger
# 설치
kubectl apply -f istio-$ISTIOV/samples/addons/jaeger.yaml
deployment.apps/jaeger created
service/tracing created
service/zipkin created
service/jaeger-collector created
# 빠져나오기
exit
-----------------------------------
# 설치 확인 : 예거는 집킨 형식과 호환됨 Jaeger is compatible with the Zipkin format.
# https://www.jaegertracing.io/docs/1.22/features/#backwards-compatibility-with-zipkin
kubectl get deploy,pod,svc,ep -n istio-system
# NodePort 변경 및 nodeport tracing(30004) 변경
kubectl describe svc -n istio-system tracing
...
Port: http-query 80/TCP
TargetPort: 16686/TCP
NodePort: http-query 31345/TCP
Endpoints: 10.10.0.20:16686
...
kubectl patch svc -n istio-system tracing -p '{"spec": {"type": "NodePort", "ports": [{"port": 80, "targetPort": 16686, "nodePort": 30004}]}}'
# tracing 접속 : 예거 트레이싱 대시보드
open http://127.0.0.1:30004
- **설치 전 트레이싱 설정하기** : 방법 1 사용
- 이스티오는 집킨, 데이터독, 예거(집킨 호환)등 분산 트레이싱 백엔드를 지원한다.
apiVersion: install.istio.io/v1alpha1
kind: IstioOperator
metadata:
namespace: istio-system
spec:
meshConfig:
defaultConfig:
tracing:
lightstep: {}
zipkin: {}
datadog: {}
stackdriver: {}
#예를 들어 집킨 호환형인 예거를 사용하려면 다음과 같이 설정한다. → 현재 실습 설정
cat ch8/install-istio-tracing-zipkin.yaml
---
apiVersion: install.istio.io/v1alpha1
kind: IstioOperator
metadata:
namespace: istio-system
spec:
meshConfig:
defaultConfig:
tracing:
sampling: 100
zipkin:
address: zipkin.istio-system:9411
# 기존 설정 확인
kubectl get IstioOperator -n istio-system installed-state -o json
kubectl describe cm -n istio-system istio
...
defaultConfig:
discoveryAddress: istiod.istio-system.svc:15012
proxyMetadata: {}
tracing:
zipkin:
address: zipkin.istio-system:9411
...
# 적용
docker exec -it myk8s-control-plane bash
-----------------------------------
#
cat << EOF > install-istio-tracing-zipkin.yaml
apiVersion: install.istio.io/v1alpha1
kind: IstioOperator
metadata:
namespace: istio-system
spec:
meshConfig:
defaultConfig:
tracing:
sampling: 100
zipkin:
address: zipkin.istio-system:9411
EOF
istioctl install -y -f install-istio-tracing-zipkin.yaml
exit
-----------------------------------
# 확인
kubectl describe cm -n istio-system istio
...
tracing:
sampling: 100
zipkin:
address: zipkin.istio-system:9411
...
이스티오가 오픈트레이싱 헤더와 상관관계 ID를 자동으로 주입한다는 것을 보여주고자 이스티오 인그레스 게이트웨이를 사용해 외부 httpbin 서비스를 호출하고 요청 헤더를 표시하는 엔드포인트를 호출할 것이다.
#이렇게 라우팅하는 이스티오 Gateway, VirtualService 리소스를 배포해보자.
cat ch8/tracing/thin-httpbin-virtualservice.yaml
---
apiVersion: networking.istio.io/v1alpha3
kind: Gateway
metadata:
name: coolstore-gateway
spec:
selector:
istio: ingressgateway # use istio default controller
servers:
- port:
number: 80
name: http
protocol: HTTP
hosts:
- "webapp.istioinaction.io"
- "httpbin.istioinaction.io"
---
apiVersion: networking.istio.io/v1alpha3
kind: VirtualService
metadata:
name: thin-httbin-virtualservice
spec:
hosts:
- "httpbin.istioinaction.io"
gateways:
- coolstore-gateway
http:
- route:
- destination:
host: httpbin.org
---
apiVersion: networking.istio.io/v1alpha3
kind: ServiceEntry
metadata:
name: external-httpbin-org
spec:
hosts:
- httpbin.org
ports:
- number: 80
name: http
protocol: HTTP
location: MESH_EXTERNAL
resolution: DNS
#
kubectl apply -n istioinaction -f ch8/tracing/thin-httpbin-virtualservice.yaml
# 확인
kubectl get gw,vs,serviceentry -n istioinaction
# 도메인 질의를 위한 임시 설정 : 실습 완료 후에는 삭제 해둘 것
echo "127.0.0.1 httpbin.istioinaction.io" | sudo tee -a /etc/hosts
cat /etc/hosts | tail -n 5
#호스트에서 호출 시, 어떻게 외부 서비스로 전달되는지 살펴보자. 원래 요청에서 사용된 헤더를 반환해야 한다.
#client (curl) → istio-ingress-gateway → httpbin.org (외부)
curl -s http://httpbin.istioinaction.io:30000/headers | jq
{
"headers": {
"Accept": "*/*",
"Host": "httpbin.istioinaction.io",
"User-Agent": "curl/8.7.1",
"X-Amzn-Trace-Id": "Root=1-680de9d9-33db643526404d6b0dc37527",
"X-B3-Sampled": "1",
"X-B3-Spanid": "3726f7dcb215ac12",
"X-B3-Traceid": "9a4a7076cf8b5f633726f7dcb215ac12",
"X-Envoy-Attempt-Count": "1",
"X-Envoy-Decorator-Operation": "httpbin.org:80/*",
"X-Envoy-Internal": "true",
"X-Envoy-Peer-Metadata": "ChQKDkFQUF9DT05UQUlORVJTEgIaAAoaCgpDTFVTVEVSX0lEEgwaCkt1YmVybmV0ZXMKHAoMSU5TVEFOQ0VfSVBTEgwaCjEwLjEwLjAuMjIKGQoNSVNUSU9fVkVSU0lPThIIGgYxLjE3LjgKnAMKBkxBQkVMUxKRAyqOAwodCgNhcHASFhoUaXN0aW8taW5ncmVzc2dhdGV3YXkKEwoFY2hhcnQSChoIZ2F0ZXdheXMKFAoIaGVyaXRhZ2USCBoGVGlsbGVyCjYKKWluc3RhbGwub3BlcmF0b3IuaXN0aW8uaW8vb3duaW5nLXJlc291cmNlEgkaB3Vua25vd24KGQoFaXN0aW8SEBoOaW5ncmVzc2dhdGV3YXkKGQoMaXN0aW8uaW8vcmV2EgkaB2RlZmF1bHQKMAobb3BlcmF0b3IuaXN0aW8uaW8vY29tcG9uZW50EhEaD0luZ3Jlc3NHYXRld2F5cwoSCgdyZWxlYXNlEgcaBWlzdGlvCjkKH3NlcnZpY2UuaXN0aW8uaW8vY2Fub25pY2FsLW5hbWUSFhoUaXN0aW8taW5ncmVzc2dhdGV3YXkKLwojc2VydmljZS5pc3Rpby5pby9jYW5vbmljYWwtcmV2aXNpb24SCBoGbGF0ZXN0CiIKF3NpZGVjYXIuaXN0aW8uaW8vaW5qZWN0EgcaBWZhbHNlChoKB01FU0hfSUQSDxoNY2x1c3Rlci5sb2NhbAouCgROQU1FEiYaJGlzdGlvLWluZ3Jlc3NnYXRld2F5LTk5NmJjNmJiNi03bG5oNwobCglOQU1FU1BBQ0USDhoMaXN0aW8tc3lzdGVtCl0KBU9XTkVSElQaUmt1YmVybmV0ZXM6Ly9hcGlzL2FwcHMvdjEvbmFtZXNwYWNlcy9pc3Rpby1zeXN0ZW0vZGVwbG95bWVudHMvaXN0aW8taW5ncmVzc2dhdGV3YXkKFwoRUExBVEZPUk1fTUVUQURBVEESAioACicKDVdPUktMT0FEX05BTUUSFhoUaXN0aW8taW5ncmVzc2dhdGV3YXk=",
"X-Envoy-Peer-Metadata-Id": "router~10.10.0.22~istio-ingressgateway-996bc6bb6-7lnh7.istio-system~istio-system.svc.cluster.local"
}
}
# (참고) X-Envoy-Peer-Metadata 정보 디코딩 확인
echo "ChQKDkFQUF9DT05UQUlORVJTEgIaAAoaCgpDTFVTVEVSX0lEEgwaCkt1YmVybmV0ZXMKHAoMSU5TVEFOQ0VfSVBTEgwaCjEwLjEwLjAuMjIKGQoNSVNUSU9fVkVSU0lPThIIGgYxLjE3LjgKnAMKBkxBQkVMUxKRAyqOAwodCgNhcHASFhoUaXN0aW8taW5ncmVzc2dhdGV3YXkKEwoFY2hhcnQSChoIZ2F0ZXdheXMKFAoIaGVyaXRhZ2USCBoGVGlsbGVyCjYKKWluc3RhbGwub3BlcmF0b3IuaXN0aW8uaW8vb3duaW5nLXJlc291cmNlEgkaB3Vua25vd24KGQoFaXN0aW8SEBoOaW5ncmVzc2dhdGV3YXkKGQoMaXN0aW8uaW8vcmV2EgkaB2RlZmF1bHQKMAobb3BlcmF0b3IuaXN0aW8uaW8vY29tcG9uZW50EhEaD0luZ3Jlc3NHYXRld2F5cwoSCgdyZWxlYXNlEgcaBWlzdGlvCjkKH3NlcnZpY2UuaXN0aW8uaW8vY2Fub25pY2FsLW5hbWUSFhoUaXN0aW8taW5ncmVzc2dhdGV3YXkKLwojc2VydmljZS5pc3Rpby5pby9jYW5vbmljYWwtcmV2aXNpb24SCBoGbGF0ZXN0CiIKF3NpZGVjYXIuaXN0aW8uaW8vaW5qZWN0EgcaBWZhbHNlChoKB01FU0hfSUQSDxoNY2x1c3Rlci5sb2NhbAouCgROQU1FEiYaJGlzdGlvLWluZ3Jlc3NnYXRld2F5LTk5NmJjNmJiNi03bG5oNwobCglOQU1FU1BBQ0USDhoMaXN0aW8tc3lzdGVtCl0KBU9XTkVSElQaUmt1YmVybmV0ZXM6Ly9hcGlzL2FwcHMvdjEvbmFtZXNwYWNlcy9pc3Rpby1zeXN0ZW0vZGVwbG95bWVudHMvaXN0aW8taW5ncmVzc2dhdGV3YXkKFwoRUExBVEZPUk1fTUVUQURBVEESAioACicKDVdPUktMT0FEX05BTUUSFhoUaXN0aW8taW5ncmVzc2dhdGV3YXk=" | base64 -d
...
이스티오 인그레스 게이트웨이는x-b3-traceid,x-b3-spanid등 B3 헤더를 자동 주입해 요청 추적을 활성화하고, 해당 헤더는 예거(Jaeger)로 전송되어 분산 트레이싱 스팬을 생성
분산 트레이싱의 성능 부하를 줄이기 위해트레이스 샘플링을 활용해 수집 비율을 조절하며(예: 기본 1%), 특정 요청은강제 트레이싱으로 상세 분석이 가능 커스텀 태그를 추가해 트레이스에 비즈니스 관련 메타데이터(사용자 ID, 환경 변수 등)를 포함시켜 디버깅 효율성을 높일 수 있다.
클라이언트에서 트레이싱 강제 방법
x-envoy-force-trace헤더를 요청에 추가하면, 특정 요청에 대해샘플링 비율 무시하고 트레이스 데이터를 100% 수집한다.이스티오의 Envoy 프록시가 해당 헤더를 감지하면트레이스 ID를 생성하고 모든 하위 서비스 호출에 전파한다.
이점
효율적 자원 활용: 운영 환경에서 기본 샘플링 비율(예: 1%)을 유지하면서 문제 발생 시 특정 요청만 상세 추적 가능
정밀한 문제 진단: 오류 재현 시 헤더 추가만으로전체 호출 경로의 스팬을 확보해 병목 지점·오류 원인 분석 가능
온디맨드 분석: 글로벌 설정 변경 없이 즉시 트레이싱 활성화 가능
주의점
성능 영향: 강제 트레이싱 남용 시 트레이스 데이터 저장·처리 부하 증가
클라이언트 수정 필요: 애플리케이션 코드에서 헤더 추가 로직 구현 필요 (예: 디버그 모드 전용으로 제한)
헤더 전파 보장: 서비스 간 트레이스 ID 전파를 위해OpenTelemetry/OpenTracing 라이브러리 연동 필요(미구현 시 트레이스 단절)
민감 정보 노출: 트레이스에 포함된 메타데이터(예: 사용자 ID)가 외부 유출되지 않도록 보안 설정 필수
#예를 들어 애플리케이션에서 요청에 x-envoy-force-trace 헤더를 추가해, 요청이 만드는 호출 그래프의 스팬과 트레이스를 이스티오가 포착하도록 만들 수 있다.
#샘플 애플리케이션에서 한번 시도해보자.
#
curl -s -H "x-envoy-force-trace: true" http://webapp.istioinaction.io:30000/api/catalog -v
curl -s -H "x-envoy-force-trace: true" http://webapp.istioinaction.io:30000/api/catalog -v
curl -s -H "x-envoy-force-trace: true" http://webapp.istioinaction.io:30000/api/catalog -v
...
트레이스 태그 커스터마이징은명시적 값 지정,환경 변수 참조,요청 헤더 추출방식으로 키-값 메타데이터를 스팬에 추가한다. 이를 통해 애플리케이션별 로직(예: 사용자 세션 ID)이나 인프라 정보(예: Pod 버전)를 트레이스에 연동해 디버깅 효율성을 높일 수 있다.
#
cat ch8/webapp-deployment-zipkin-tag.yaml
...
template:
metadata:
annotations:
proxy.istio.io/config: |
tracing:
sampling: 100
customTags:
custom_tag: # 커스텀 태그의 키
literal:
value: "Test Tag" # 커스텀 태그의 값
zipkin:
address: zipkin.istio-system:9411
...
# webapp 에 커스텀 태그 적용
kubectl apply -n istioinaction -f ch8/webapp-deployment-zipkin-tag.yaml
# 호출
for in in {1..10}; do curl -s http://webapp.istioinaction.io:30000/api/catalog ; sleep 0.5; done
for in in {1..10}; do curl -s http://webapp.istioinaction.io:30000/api/catalog ; sleep 0.5; done
...
이스티오 1.12+에서는Telemetry API를 통해 Jaeger, Zipkin 등 백엔드 트레이싱 엔진을 유연하게 설정할 수 있으며,extensionProviders설정으로 엔드포인트·포트·프로토콜을 커스터마이징한다. MeshConfig또는Pod 어노테이션을 활용해 클러스터 전체 또는 워크로드별로 트레이싱 백엔드(예: OpenTelemetry Collector)를 지정하고 샘플링 비율을 조정할 수 있다. W3C Trace Context/B3 propagation 전환, 커스텀 태그 추가, 멀티 백엔드 전송(예: TSB와 Jaeger 동시 연동) 등 고급 설정도 지원된다.
#기본설정
#
docker exec -it myk8s-control-plane bash
----------------------------------------
# deploy/webapp 트레이싱 설정 조회 : 현재 기본 설정
istioctl pc bootstrap -n istioinaction deploy/webapp -o json | jq .bootstrap.tracing
{
"http": {
"name": "envoy.tracers.zipkin",
"typedConfig": {
"@type": "type.googleapis.com/envoy.config.trace.v3.ZipkinConfig",
"collectorCluster": "zipkin",
"collectorEndpoint": "/api/v2/spans",
"traceId128bit": true,
"sharedSpanContext": false,
"collectorEndpointVersion": "HTTP_JSON"
}
}
}
exit
----------------------------------------
#변경
# 해당 configmap 은 collectorEndpoint 를 변경한 설정 스니펫
cat ch8/istio-custom-bootstrap.yaml
apiVersion: v1
kind: ConfigMap
metadata:
name: istio-custom-zipkin
data:
custom_bootstrap.json: |
{
"tracing": {
"http": {
"name": "envoy.tracers.zipkin",
"typedConfig": {
"@type": "type.googleapis.com/envoy.config.trace.v3.ZipkinConfig",
"collectorCluster": "zipkin",
"collectorEndpoint": "/zipkin/api/v1/spans",
"traceId128bit": "true",
"collectorEndpointVersion": "HTTP_JSON"
}
}
}
}
# 이 부트스트랩 설정을 덮어 쓰려는 워크로드가 있는 네임스페이스에 configmap 을 적용할 수 있다.
kubectl apply -n istioinaction -f ch8/istio-custom-bootstrap.yaml
# 확인
kubectl get cm -n istioinaction
# 해당 configmap 을 참조하는 Deployment 리소스의 파드 템플릿에 애노테이션을 추가
cat ch8/webapp-deployment-custom-boot.yaml
...
template:
metadata:
annotations:
sidecar.istio.io/bootstrapOverride: "istio-custom-zipkin" # 부트스트랩 설정을 istio-custom-zipkin 사용
proxy.istio.io/config: |
tracing:
sampling: 10
zipkin:
address: zipkin.istio-system:9411
labels:
app: webapp
...
# 변경된 설정으로 webapp을 재배포 합니다
kubectl apply -n istioinaction -f ch8/webapp-deployment-custom-boot.yaml
#
docker exec -it myk8s-control-plane bash
----------------------------------------
# deploy/webapp 트레이싱 설정 조회 : 현재 기본 설정
istioctl pc bootstrap -n istioinaction deploy/webapp -o json | jq .bootstrap.tracing
{
"http": {
"name": "envoy.tracers.zipkin",
"typedConfig": {
"@type": "type.googleapis.com/envoy.config.trace.v3.ZipkinConfig",
"collectorCluster": "zipkin",
"collectorEndpoint": "/zipkin/api/v1/spans",
"traceId128bit": true,
"collectorEndpointVersion": "HTTP_JSON"
}
}
}
exit
----------------------------------------
# 호출
for in in {1..10}; do curl -s http://webapp.istioinaction.io:30000/api/catalog ; sleep 0.5; done
for in in {1..10}; do curl -s http://webapp.istioinaction.io:30000/api/catalog ; sleep 0.5; done
...
키알리(Kiali)는 이스티오 서비스 메시의실시간 통신 토폴로지를 방향성 그래프로 시각화하며, 프로메테우스 메트릭 기반으로 서비스 간 의존성·트래픽 흐름을 직관적으로 보여준다. 그라파나와 달리상호작용형 서비스 맵을 제공해 특정 노드(서비스/워크로드)를 클릭하면 관련 메트릭(초당 요청 수, 오류율)과 Istio 설정(가상 서비스, 디스티네이션 룰)을 즉시 확인할 수 있다. 이를 통해 병목 지점 탐색, 회로 차단기 상태 모니터링, 트래픽 라우팅 검증 등런타임 문제 진단에 최적화된 관찰 기능을 제공
8.3.1 Installing Kiali 키알리 설치하기 (실습)
#먼저 키알리 오퍼레이터 설치부터 시작한다 - 참고 Blog , Helm
# helm repo
helm repo add kiali https://kiali.org/helm-charts
helm repo update
# kiali-operator install : 책은 1.40.1
helm install --namespace kiali-operator --create-namespace --version 1.63.2 kiali-operator kiali/kiali-operator
# kiali-operator 확인
kubectl get pod -n kiali-operator
NAME READY STATUS RESTARTS AGE
kiali-operator-584858fb7-zcjv2 1/1 Running 0 61s
#istio-system 네임스페이스에 키알리 인스턴스 배포 : 웹 대시보드를 갖춘 실제 애플리케이션
# 앞 절에서 배포했던 프로메테우스와 예거에 연결할 수 있게 설정
cat ch8/kiali.yaml
apiVersion: kiali.io/v1alpha1
kind: Kiali
metadata:
namespace: istio-system
name: kiali
spec:
istio_namespace: "istio-system"
istio_component_namespaces:
prometheus: prometheus
auth:
strategy: anonymous # 익명 접근 허용
deployment:
accessible_namespaces:
- '**'
external_services:
prometheus: # 클러스터 내에서 실행 중인 프로메테우스 설정
cache_duration: 10
cache_enabled: true
cache_expiration: 300
url: "http://prom-kube-prometheus-stack-prometheus.prometheus:9090"
tracing: # 클러스터 내에서 실행 중인 예거 설정
enabled: true
in_cluster_url: "http://tracing.istio-system:16685/jaeger"
use_grpc: true
# 키알리 인스턴스(대시보드) 설치
kubectl apply -f ch8/kiali.yaml
# 확인
kubectl get deploy,svc -n istio-system kiali
NAME READY UP-TO-DATE AVAILABLE AGE
deployment.apps/kiali 1/1 1 1 36s
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
service/kiali ClusterIP 10.200.1.179 <none> 20001/TCP,9090/TCP 35s
# NodePort 변경 및 nodeport kiali(30003)
kubectl patch svc -n istio-system kiali -p '{"spec": {"type": "NodePort", "ports": [{"port": 20001, "targetPort": 20001, "nodePort": 30003}]}}'
# Kiali 접속 1 : NodePort
open http://127.0.0.1:30003

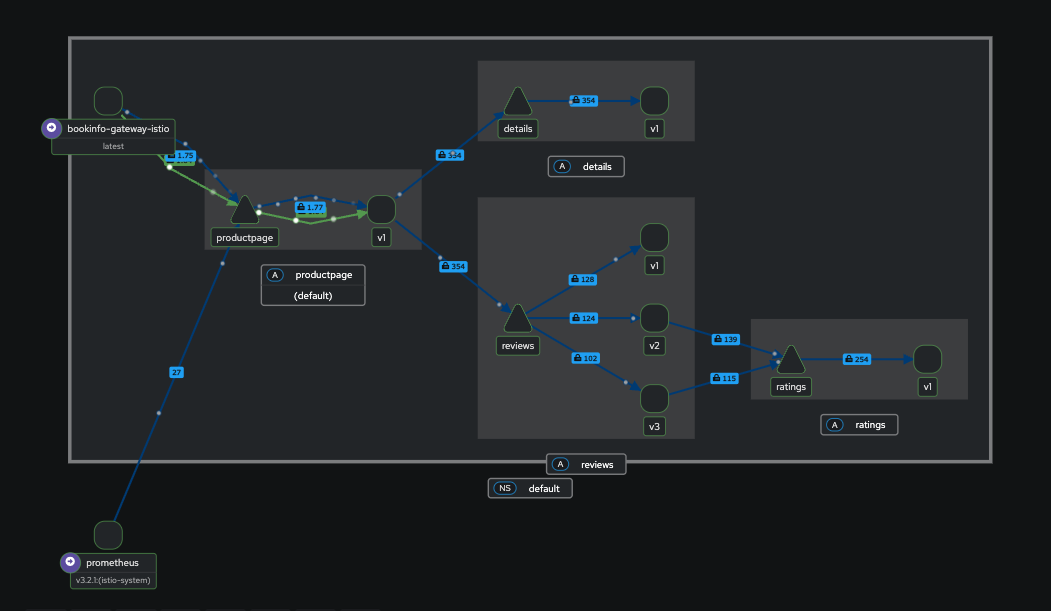

Kiali의 주요 메뉴
Graph(그래프): 서비스 메시 내 서비스 간 트래픽 흐름과 호출 관계를 실시간 방향성 그래프로 시각화. 서비스, 워크로드, 애플리케이션, 오퍼레이션(API 엔드포인트) 단위로 그래프를 볼 수 있어 네트워크 구조와 병목, 오류 지점을 한눈에 파악할 수 있다.
Overview(오버뷰): 네임스페이스별로 서비스, 워크로드, 애플리케이션의 상태와 주요 메트릭(트래픽, 오류율 등)을 요약해 보여준다.
Applications(애플리케이션): 동일 app 레이블을 가진 여러 워크로드를 논리적으로 묶어 애플리케이션 단위로 상태와 트래픽 정보를 제공
Workloads(워크로드): Deployment, StatefulSet 등 쿠버네티스 워크로드별로 Pod 상태, 트래픽, 리소스 사용량 등을 모니터링할 수 있다.
Services(서비스): 쿠버네티스 서비스 리소스 단위로 트래픽 현황, 엔드포인트, 라우팅, 연결된 워크로드 정보를 확인한다.
Istio Config(설정): VirtualService, DestinationRule, Gateway 등 Istio 리소스의 설정 현황을 검증하고, 설정 오류나 비정상 상태를 탐지한다.
Traffic(트래픽): 서비스 간 트래픽 흐름, 지연 시간, 오류율 등 상세 트래픽 메트릭을 제공한다.
Distributed Tracing(분산 트레이싱): Jaeger 등과 연동해 서비스 간 요청의 전체 경로와 지연 구간을 추적할 수 있다.
관찰 가능성이란 외부 신호만으로 시스템의 내부 상태를 이해하고 추론할 수 있는 시스템의 특성으로, 안정적 제어와 문제 대응에 필수적이다. 이스티오는 네트워크 계층에서 메트릭을 수집해 이러한 관찰 가능성을 보조하지만, 이스티오만으로 완전한 관찰 가능성이 보장되는 것은 아니다.
관찰 가능성은 다양한 계층의 계측과 데이터 결합을 포함하는 시스템의 특성이며, 이스티오는 그중 애플리케이션 수준 네트워크 계측을 보조한다.
관찰 가능성은 시스템의 내부 상태와 문제의 근본 원인까지 파악하기 위해 다양한 데이터(메트릭, 로그, 트레이스 등)를 폭넓게 수집·분석하는 개념이다. 반면 모니터링은 미리 정의된 임계값이나 상태를 중심으로 주요 지표를 감시하고, 이상이 감지되면 즉각적으로 알림을 제공한다. 즉, 모니터링은 관찰 가능성의 일부로, 관찰 가능성은 예측 불가능한 문제까지 대응할 수 있도록 더 많은 데이터와 유연한 분석을 지향한다.
이스티오는 엔보이 프록시를 통해 서비스 간 모든 네트워크 트래픽에서 메트릭, 로그, 트레이스를 자동으로 수집하여, 별도의 코드 수정 없이 서비스 동작을 상세히 관찰할 수 있게 해준다. 또한 프로메테우스, 그라파나, 키알리 등과 연동해 서비스 상태와 트래픽 흐름을 시각화하고, 분산 트레이싱으로 요청의 전체 경로까지 추적할 수 있다.
이스티오는 엔보이 프록시를 통해 HTTP/TCP 요청 수, 지연 시간, 오류율 등의데이터 플레인 메트릭을 자동 수집하며, 프로메테우스와 그라파나 연동으로 실시간 모니터링이 가능하다.
실습 시작
#
git clone https://github.com/AcornPublishing/istio-in-action
cd istio-in-action/book-source-code-master
pwd # 각자 자신의 pwd 경로
code .
# 아래 extramounts 생략 시, myk8s-control-plane 컨테이너 sh/bash 진입 후 직접 git clone 가능
kind create cluster --name myk8s --image kindest/node:v1.23.17 --config - <<EOF
kind: Cluster
apiVersion: kind.x-k8s.io/v1alpha4
nodes:
- role: control-plane
extraPortMappings:
- containerPort: 30000 # Sample Application (istio-ingrssgateway) HTTP
hostPort: 30000
- containerPort: 30001 # Prometheus
hostPort: 30001
- containerPort: 30002 # Grafana
hostPort: 30002
- containerPort: 30003 # Kiali
hostPort: 30003
- containerPort: 30004 # Tracing
hostPort: 30004
- containerPort: 30005 # Sample Application (istio-ingrssgateway) HTTPS
hostPort: 30005
- containerPort: 30006 # TCP Route
hostPort: 30006
- containerPort: 30007 # kube-ops-view
hostPort: 30007
kubeadmConfigPatches:
- |
kind: ClusterConfiguration
controllerManager:
extraArgs:
bind-address: 0.0.0.0
extraMounts: # 해당 부분 생략 가능
- hostPath: /Users/gasida/Downloads/istio-in-action/book-source-code-master # 각자 자신의 pwd 경로로 설정
containerPath: /istiobook
networking:
podSubnet: 10.10.0.0/16
serviceSubnet: 10.200.1.0/24
EOF
# 설치 확인
docker ps
# 노드에 기본 툴 설치
docker exec -it myk8s-control-plane sh -c 'apt update && apt install tree psmisc lsof wget bridge-utils net-tools dnsutils tcpdump ngrep iputils-ping git vim -y'
# (옵션) kube-ops-view
helm repo add geek-cookbook https://geek-cookbook.github.io/charts/
helm install kube-ops-view geek-cookbook/kube-ops-view --version 1.2.2 --set service.main.type=NodePort,service.main.ports.http.nodePort=30007 --set env.TZ="Asia/Seoul" --namespace kube-system
kubectl get deploy,pod,svc,ep -n kube-system -l app.kubernetes.io/instance=kube-ops-view
## kube-ops-view 접속 URL 확인
open "http://localhost:30007/#scale=1.5"
open "http://localhost:30007/#scale=1.3"
# (옵션) metrics-server
helm repo add metrics-server https://kubernetes-sigs.github.io/metrics-server/
helm install metrics-server metrics-server/metrics-server --set 'args[0]=--kubelet-insecure-tls' -n kube-system
kubectl get all -n kube-system -l app.kubernetes.io/instance=metrics-server
# myk8s-control-plane 진입 후 설치 진행
docker exec -it myk8s-control-plane bash
-----------------------------------
# (옵션) 코드 파일들 마운트 확인
tree /istiobook/ -L 1
혹은
git clone ... /istiobook
# istioctl 설치
export ISTIOV=1.17.8
echo 'export ISTIOV=1.17.8' >> /root/.bashrc
curl -s -L https://istio.io/downloadIstio | ISTIO_VERSION=$ISTIOV sh -
cp istio-$ISTIOV/bin/istioctl /usr/local/bin/istioctl
istioctl version --remote=false
# default 프로파일 컨트롤 플레인 배포
istioctl install --set profile=default -y
# 빠져나오기
exit
-----------------------------------
# 설치 확인 : istiod, istio-ingressgateway, crd 등
kubectl get istiooperators -n istio-system -o yaml
kubectl get all,svc,ep,sa,cm,secret,pdb -n istio-system
kubectl get cm -n istio-system istio -o yaml
kubectl get crd | grep istio.io | sort
# 실습을 위한 네임스페이스 설정
kubectl create ns istioinaction
kubectl label namespace istioinaction istio-injection=enabled
kubectl get ns --show-labels
# istio-ingressgateway 서비스 : NodePort 변경 및 nodeport 지정 변경 , externalTrafficPolicy 설정 (ClientIP 수집)
kubectl patch svc -n istio-system istio-ingressgateway -p '{"spec": {"type": "NodePort", "ports": [{"port": 80, "targetPort": 8080, "nodePort": 30000}]}}'
kubectl patch svc -n istio-system istio-ingressgateway -p '{"spec": {"type": "NodePort", "ports": [{"port": 443, "targetPort": 8443, "nodePort": 30005}]}}'
kubectl patch svc -n istio-system istio-ingressgateway -p '{"spec":{"externalTrafficPolicy": "Local"}}'
kubectl describe svc -n istio-system istio-ingressgateway
# 내부 접속 테스트용 netshoot 파드 생성
cat <<EOF | kubectl apply -f -
apiVersion: v1
kind: Pod
metadata:
name: netshoot
spec:
containers:
- name: netshoot
image: nicolaka/netshoot
command: ["tail"]
args: ["-f", "/dev/null"]
terminationGracePeriodSeconds: 0
EOF
# istioinaction 네임스페이스 초기화
kubectl delete -n istioinaction deploy,svc,gw,vs,dr,envoyfilter --all
# catalog 앱 기동
kubectl apply -f services/catalog/kubernetes/catalog.yaml -n istioinaction
# webapp 앱 기동
kubectl apply -f services/webapp/kubernetes/webapp.yaml -n istioinaction
# gateway, virtualservice 설정
kubectl apply -f services/webapp/istio/webapp-catalog-gw-vs.yaml -n istioinaction
# 확인
kubectl get deploy,pod,svc,ep,gw,vs -n istioinaction
# 호출테스트
curl -s http://webapp.istioinaction.io:30000
curl -s http://webapp.istioinaction.io:30000/api/catalog | jq
curl -s http://webapp.istioinaction.io:30000/api/catalog | jq
...
다음 히스토그램은 각 프록시가 인바운드 및 아웃바운드 호출에 유지하는 표준 이스티오 메트릭이다. - Docs
istio_requests_total : This is a COUNTER incremented for every request handled by an Istio proxy.
istio_request_bytes : This is a DISTRIBUTION which measures HTTP request body sizes
istio_response_bytes : This is a DISTRIBUTION which measures HTTP response body sizes.
istio_request_duration_milliseconds : This is a DISTRIBUTION which measures the duration of requests.
→ A COUNTER is a strictly increasing integer , A DISTRIBUTION maps ranges of values to frequency. - Docs
###방법 1 (IstioOperator 명세) : 메시 전체에 적용 - DocsapiVersion: install.istio.io/v1alpha1
kind: IstioOperator
metadata:
name: control-plane
spec:
profile: demo
meshConfig:
defaultConfig: # Defines the default proxy configuration for all services
proxyStatsMatcher: # Customizes the reported metrics
inclusionPrefixes: # Metrics matching the prefix will be reported alongside the default ones.
- "cluster.outbound|80||catalog.istioinaction"
###방법 2 (해당 워크로드 별 명세) : 워크로드 단위로 설정(애노테이션으로 포함할 메트릭 지정) ← 권장 방법
# cat ch7/webapp-deployment-stats-inclusion.yaml
...
template:
metadata:
annotations:
proxy.istio.io/config: |-
proxyStatsMatcher:
inclusionPrefixes:
- "cluster.outbound|80||catalog.istioinaction"
labels:
app: webapp
# 호출테스트
curl -s http://webapp.istioinaction.io:30000/api/catalog | jq
# 적용 전 확인
kubectl exec -it deploy/webapp -c istio-proxy -n istioinaction -- curl localhost:15000/stats | grep catalog
# 적용
cat ch7/webapp-deployment-stats-inclusion.yaml
kubectl apply -n istioinaction -f ch7/webapp-deployment-stats-inclusion.yaml
# 호출테스트
curl -s http://webapp.istioinaction.io:30000/api/catalog | jq
curl -s http://webapp.istioinaction.io:30000/api/catalog | jq
# 적용 후 확인 : catalog.istioinaction 에 대한 metrics 추가
# upstream 클러스터로 향햐는 커넥션 혹은 요청 시 circuit breaking 작동 확인
kubectl exec -it deploy/webapp -c istio-proxy -n istioinaction -- curl localhost:15000/stats | grep catalog
...
cluster.outbound|80||catalog.istioinaction.svc.cluster.local.upstream_cx_active: 2
cluster.outbound|80||catalog.istioinaction.svc.cluster.local.upstream_cx_close_notify: 0
cluster.outbound|80||catalog.istioinaction.svc.cluster.local.upstream_cx_connect_attempts_exceeded: 0
...
cluster.outbound|80||catalog.istioinaction.svc.cluster.local.upstream_rq_200: 2
cluster.outbound|80||catalog.istioinaction.svc.cluster.local.upstream_rq_2xx: 2
cluster.outbound|80||catalog.istioinaction.svc.cluster.local.upstream_rq_active: 0
...
엔보이는 트래픽을 식별 할 때 출처가 내부인지 외부인지를 구분한다.
내부는 보통 메시 내부 트래픽이라 인식하는 것을 말하고, 외부는 메시 외부에서 시작한 트래픽(인그레스 게이트웨이로 들어온 트래픽)을 말한다.
# cluster_name.internal.*. 메트릭을 보면 메시 내부에서 시작해 성공한 요청 개수를 확인 할 수 있다.
kubectl exec -it deploy/**webapp** -c istio-proxy -n istioinaction -- **curl localhost:15000/stats | grep catalog | grep internal
...**
cluster.outbound|80||catalog.istioinaction.svc.cluster.local.**internal.upstream_rq_200**: 2
cluster.outbound|80||catalog.istioinaction.svc.cluster.local.internal.upstream_rq_2xx: 2
cluster.outbound|80||catalog.istioinaction.svc.cluster.local.internal.upstream_rq_completed: 2
**...**
컨트롤 플레인istiod는 xDS 설정 동기화 횟수, 인증서 발급/갱신 상태, 구성 오류 등의 메트릭을 제공하여 메시 운영 상태를 종합적으로 모니터링할 수 있게 한다.
# istiod 파드에 tcp LISTEN port 정보 확인
kubectl exec -it deploy/istiod -n istio-system -- netstat -tnl
Active Internet connections (only servers)
Proto Recv-Q Send-Q Local Address Foreign Address State
tcp 0 0 127.0.0.1:9876 0.0.0.0:* LISTEN
tcp6 0 0 :::8080 :::* LISTEN
tcp6 0 0 :::15017 :::* LISTEN
tcp6 0 0 :::15010 :::* LISTEN
tcp6 0 0 :::15012 :::* LISTEN
tcp6 0 0 :::15014 :::* LISTEN
# 다음 명령어를 실행해 컨트롤 플레인 메트릭을 보자
## CSR : Certificate Signing Request 인증서 발급 요청
## Citadel : Istio 보안 컴포넌트
kubectl exec -it -n istio-system deploy/istiod -n istio-system -- curl localhost:15014/metrics
kubectl exec -it -n istio-system deploy/istiod -n istio-system -- curl localhost:15014/metrics | grep citadel
# HELP citadel_server_csr_count The number of CSRs received by Citadel server.
# TYPE citadel_server_csr_count counter
citadel_server_csr_count 4
# HELP citadel_server_root_cert_expiry_timestamp The unix timestamp, in seconds, when Citadel root cert will expire. A negative time indicates the cert is expired.
# TYPE citadel_server_root_cert_expiry_timestamp gauge
citadel_server_root_cert_expiry_timestamp 2.060988622e+09
# HELP citadel_server_success_cert_issuance_count The number of certificates issuances that have succeeded.
# TYPE citadel_server_success_cert_issuance_count counter
citadel_server_success_cert_issuance_count 4
# 컨트롤 플레인 버전에 대한 런타임 정보 확인 : istio 버전정보
kubectl exec -it -n istio-system deploy/istiod -n istio-system -- curl localhost:15014/metrics | grep istio_build
istio_build{component="pilot",tag="1.17.8"} 1
#
kubectl exec -it -n istio-system deploy/istiod -n istio-system -- curl localhost:15014/metrics | grep convergence
# HELP pilot_proxy_convergence_time Delay in seconds between config change and a proxy receiving all required configuration.
# TYPE pilot_proxy_convergence_time histogram
pilot_proxy_convergence_time_bucket{le="0.1"} 24 # 0.1초 내에 24개의 업데이트가 프록시에 배포됐다
pilot_proxy_convergence_time_bucket{le="0.5"} 25 # 요청 하나는 좀 더 걸려서 0.1~0.5초 범위에 속했다
pilot_proxy_convergence_time_bucket{le="1"} 25
pilot_proxy_convergence_time_bucket{le="3"} 25
pilot_proxy_convergence_time_bucket{le="5"} 25
pilot_proxy_convergence_time_bucket{le="10"} 25
pilot_proxy_convergence_time_bucket{le="20"} 25
pilot_proxy_convergence_time_bucket{le="30"} 25
pilot_proxy_convergence_time_bucket{le="+Inf"} 25
pilot_proxy_convergence_time_sum 0.020836250000000004
pilot_proxy_convergence_time_count 25
이스티오의 데이터·컨트롤 플레인 메트릭은 시스템 운영 세부사항을 노출해 관찰 가능성 구축에 핵심적인 역할을 한다. 수동 접근 대신 프로메테우스 등 시계열 DB와 시각화 도구를 활용해 메트릭 수집·분석을 자동화해야 실용적인 모니터링이 가능하다.
Scraping Istio metrics with Prometheus (실습)
이스티오 메트릭을 프로메테우스로 수집하려면풀(pull) 기반 모델을 사용한다. 프로메테우스가 이스티오 프록시의 메트릭 엔드포인트(예:istio_requests_total)를 주기적으로 스크랩해서 HTTP 요청 수, 오류율 같은 데이터를 자동으로 가져간다.쿠버네티스 환경에서는 서비스 디스커버리 기능으로 파드 메트릭 엔드포인트를 자동 탐지하기 때문에 설정이 간편하고, 고가용성을 위해 여러 프로메테우스 서버를 병렬로 운영할 수 있다.
15020 포트는 Envoy, 애플리케이션, Istio 에이전트의 메트릭을 통합해/stats/prometheus엔드포인트로 제공하고, 헬스체크 및 디버깅 기능까지 포함하는 등 여러 역할을 수행해서 실질적으로 메인 포트라 할 수 있다. 반면 15090은 Envoy 프록시의 원본 메트릭만 노출하는 보조 포트에 가깝다.
kube-prometheus-stack은 Helm으로 프로메테우스 오퍼레이터·그라파나·Alertmanager 등을 통합 배포해 쿠버네티스 클러스터 모니터링을 자동화하는 솔루션이다.
#
helm repo add prometheus-community https://prometheus-community.github.io/helm-charts
helm repo update
#
cat ch7/prom-values.yaml
open ch7/prom-values.yaml
cat << EOF > prom-values-2.yaml
prometheusOperator:
tls:
enabled: false
admissionWebhooks:
patch:
enabled: false
prometheus:
service:
type: NodePort
nodePort: 30001
grafana:
service:
type: NodePort
nodePort: 30002
EOF
# helm 설치
kubectl create ns prometheus
helm install prom prometheus-community/kube-prometheus-stack --version 13.13.1 \
-n prometheus -f ch7/prom-values.yaml -f prom-values-2.yaml
# 확인
helm list -n prometheus
kubectl get-all -n prometheus # krew plugin
kubectl get sts,deploy,pod,svc,ep,cm,secret -n prometheus
kubectl get crd | grep monitoring
kubectl get prometheus,servicemonitors -n prometheus
# Prometheus 접속 : Service Discovery, Target 확인
open http://127.0.0.1:30001
#
kubectl get servicemonitors -n prometheus
NAME AGE
prom-kube-prometheus-stack-grafana 12m
prom-kube-prometheus-stack-kube-controller-manager 12m
prom-kube-prometheus-stack-operator 12m
prom-kube-prometheus-stack-prometheus 12m
# (참고) 프로메테우스 버전 확인
kubectl exec -it sts/prometheus-prom-kube-prometheus-stack-prometheus -n prometheus -c prometheus -- prometheus --version
prometheus, version 2.24.0 (branch: HEAD, revision: 02e92236a8bad3503ff5eec3e04ac205a3b8e4fe)
...
# Grafana 접속 : admin / prom-operator
open http://127.0.0.1:30002
##(참고) kube-controller-manager 메트릭 수집 설정
# https://stackoverflow.com/questions/65901186/kube-prometheus-stack-issue-scraping-metrics
docker exec -it myk8s-control-plane curl -s https://172.18.0.2:10257/metrics -k
kubectl edit svc -n kube-system prom-kube-prometheus-stack-kube-controller-manager # 10252 -> 10257로 포트 변경
...
ports:
- name: http-metrics
port: 10257
protocol: TCP
targetPort: 10257
...
kubectl edit servicemonitors -n prometheus prom-kube-prometheus-stack-kube-controller-manager
...
spec:
endpoints:
- bearerTokenFile: /var/run/secrets/kubernetes.io/serviceaccount/token
port: http-metrics
scheme: https
tlsConfig:
caFile: /var/run/secrets/kubernetes.io/serviceaccount/ca.crt
insecureSkipVerify: true
jobLabel: jobLabel
namespaceSelector:
matchNames:
- kube-system
selector:
matchLabels:
app: kube-prometheus-stack-kube-controller-manager
release: prom
이스티오 컨트롤 플레인과 워크로드를 긁어가도록 프로메테우스 오퍼레이터 설정하기
프로메테우스가 이스티오에서 메트릭을 수집하도록 설정하기 위해 프로메테우스 오퍼레이터의 커스텀 리소스 ServiceMonitor 와 PodMonitor 를 사용할 것이다.
##이스티오 컨트롤 플레인 구성 요소를 긁어오도록 ServiceMonitor 리소스를 설정하는 방법은 다음과 같다.
# cat ch7/service-monitor-cp.yaml
apiVersion: monitoring.coreos.com/v1
kind: ServiceMonitor
metadata:
name: istio-component-monitor
namespace: prometheus
labels:
monitoring: istio-components
release: prom
spec:
jobLabel: istio
targetLabels: [app]
selector:
matchExpressions:
- {key: istio, operator: In, values: [pilot]}
namespaceSelector:
any: true
endpoints:
- port: http-monitoring # 15014
interval: 15s
# istiod의 Service Spec ServiceMonitor 에서 selector 에 istio=pilot 매칭 확인
kubectl describe svc istiod -n istio-system
Name: istiod
Labels: app=istiod
...
istio=pilot
...
Port: http-monitoring 15014/TCP
TargetPort: 15014/TCP
Endpoints: 10.10.0.7:15014
...
#
kubectl get pod -n istio-system -l istio=pilot
NAME READY STATUS RESTARTS AGE
istiod-7df6ffc78d-826zx 1/1 Running 0 52m
# ServiceMonitor 적용
kubectl apply -f ch7/service-monitor-cp.yaml -n prometheus
# 확인
kubectl get servicemonitor -n prometheus
NAME AGE
istio-component-monitor 9s
prom-kube-prometheus-stack-grafana 43m
prom-kube-prometheus-stack-kube-controller-manager 43m
prom-kube-prometheus-stack-operator 43m
prom-kube-prometheus-stack-prometheus 43m
#
kubectl get svc,ep istiod -n istio-system
kubectl exec -it netshoot -- curl -s istiod.istio-system:15014/metrics
kubectl exec -it netshoot -- curl -s istiod.istio-system:15014/metrics | grep pilot_xds
kubectl exec -it netshoot -- curl -s istiod.istio-system:15014/metrics | grep citadel
데이터 플레인 수집 활성화 : PodMonitor 리소스를 사용해 istio-proxy 컨테이너를 포함하는 모든 파드에서 메트릭을 수집하자
이 이미지는 이스티오 사이드카(Envoy 프록시와 파일럿 에이전트)가 파드 내부에서 어떻게 동작하며, 주요 포트들이 어떤 역할을 하는지 알려준다.
15020 포트: 메인 엔드포인트로, Envoy, 파일럿 에이전트, (설정 시) 애플리케이션 메트릭을 집계해 Prometheus가 스크랩할 수 있게 노출합니다. 헬스체크와 디버깅 정보도 제공
15090 포트: Envoy 프록시가 자체적으로 생성하는 원본 메트릭(xDS, 커넥션, HTTP 통계 등)을 노출
15000 포트: Envoy 관리 인터페이스를 노출
15004, 15053 포트: 파일럿 에이전트의 디버그, DNS 프록시 등의 내부 통신에 사용
15001, 15006, 15021 포트: 각각 아웃바운드 트래픽, 인바운드 트래픽, 쿠버네티스 레디니스 프로브에 사용
#
kubectl describe pod -n istioinaction
...
Annotations: ...
prometheus.io/path: /stats/prometheus
prometheus.io/port: 15020
prometheus.io/scrape: true
#
cat ch7/pod-monitor-dp.yaml
apiVersion: monitoring.coreos.com/v1
kind: PodMonitor
metadata:
name: envoy-stats-monitor
namespace: prometheus
labels:
monitoring: istio-proxies
release: prom
spec:
selector:
matchExpressions:
- {key: istio-prometheus-ignore, operator: DoesNotExist}
namespaceSelector:
any: true
jobLabel: envoy-stats
podMetricsEndpoints:
- path: /stats/prometheus
interval: 15s
relabelings:
- action: keep
sourceLabels: [__meta_kubernetes_pod_container_name]
regex: "istio-proxy"
- action: keep
sourceLabels: [__meta_kubernetes_pod_annotationpresent_prometheus_io_scrape]
- sourceLabels: [
__address__, __meta_kubernetes_pod_annotation_prometheus_io_port]
action: replace
regex: ([^:]+)(?::\d+)?;(\d+)
replacement: $1:$2
targetLabel: __address__
- action: labeldrop
regex: "__meta_kubernetes_pod_label_(.+)"
- sourceLabels: [__meta_kubernetes_namespace]
action: replace
targetLabel: namespace
- sourceLabels: [__meta_kubernetes_pod_name]
action: replace
targetLabel: pod_name
# PodMonitor 설정 적용
kubectl apply -f ch7/pod-monitor-dp.yaml -n prometheus
#
kubectl get podmonitor -n prometheus
NAME AGE
envoy-stats-monitor 6s
# metric 확인을 위해서 호출테스트
for in in {1..10}; do curl -s http://webapp.istioinaction.io:30000/ ; sleep 0.5; done
for in in {1..10}; do curl -s http://webapp.istioinaction.io:30000/api/catalog ; sleep 0.5; done
# 반복 접속
while true; do curl -s http://webapp.istioinaction.io:30000/api/catalog ; date "+%Y-%m-%d %H:%M:%S" ; sleep 1; echo; done
#
WEBAPP=$(kubectl get pod -n istioinaction -l app=webapp -o jsonpath='{.items[0].status.podIP}')
kubectl exec -it netshoot -- curl -s $WEBAPP:15020/stats/prometheus
...
kubectl exec -it netshoot -- curl -s $WEBAPP:15090/stats/prometheus
...
이스티오의 표준 메트릭(예:istio_requests_total)은Telemetry API를 통해 커스터마이징 가능하다.
디멘션 추가:request_host,destination_port같은 속성을 메트릭에 추가해 세부 분석 가능.
태그 제거:grpc_response_status같은 불필요한 태그 삭제 가능.
새 메트릭 생성:COUNTER,DISTRIBUTION타입의 사용자 정의 메트릭 정의 가능.
버전별 차이: 1.18+는 Telemetry API 권장, 이전 버전은EnvoyFilter설정 필요.
# 메트릭 정보 수정 시 모든 버전의 envoyfilter 에 반영(업데이트)되는지 확인해보자.
kubectl get envoyfilter -n istio-system
NAME AGE
stats-filter-1.13 13h # 스터디 실습에서 사용
stats-filter-1.14 13h
stats-filter-1.15 13h
stats-filter-1.16 13h
stats-filter-1.17 13h # 현재 실습 istiod 버전
tcp-stats-filter-1.13 13h
tcp-stats-filter-1.14 13h
tcp-stats-filter-1.15 13h
tcp-stats-filter-1.16 13h
tcp-stats-filter-1.17 13h
#
kubectl get envoyfilter stats-filter-1.13 -n istio-system -o yaml
...
spec:
configPatches:
- applyTo: HTTP_FILTER
match:
context: SIDECAR_OUTBOUND
listener:
filterChain:
filter:
name: envoy.filters.network.http_connection_manager
subFilter:
name: envoy.filters.http.router
proxy:
proxyVersion: ^1\.13.*
patch:
operation: INSERT_BEFORE
value:
name: istio.stats # 필터 이름
typed_config:
'@type': type.googleapis.com/udpa.type.v1.TypedStruct
type_url: type.googleapis.com/envoy.extensions.filters.http.wasm.v3.Wasm
value:
config: # 필터 설정
configuration:
'@type': type.googleapis.com/google.protobuf.StringValue
value: |
{
"debug": "false",
"stat_prefix": "istio"
}
root_id: stats_outbound
vm_config:
code:
local:
inline_string: envoy.wasm.stats
runtime: envoy.wasm.runtime.null
vm_id: stats_outbound
...
###ADDING DIMENSIONS TO EXISTING METRICS 기존 메트릭에 디멘션 추가하기
#
cat ch7/metrics/istio-operator-new-dimensions.yaml
apiVersion: install.istio.io/v1alpha1
kind: IstioOperator
spec:
profile: demo
values:
telemetry:
v2:
prometheus:
configOverride:
inboundSidecar:
metrics:
- name: requests_total
dimensions: # 추가한 새 디멘션
upstream_proxy_version: upstream_peer.istio_version
source_mesh_id: node.metadata['MESH_ID']
tags_to_remove: # 제거한 태그 목록
- request_protocol
outboundSidecar:
metrics:
- name: requests_total
dimensions:
upstream_proxy_version: upstream_peer.istio_version
source_mesh_id: node.metadata['MESH_ID']
tags_to_remove:
- request_protocol
gateway:
metrics:
- name: requests_total
dimensions:
upstream_proxy_version: upstream_peer.istio_version
source_mesh_id: node.metadata['MESH_ID']
tags_to_remove:
- request_protocol
# 기존 설정 확인
kubectl get istiooperator installed-state -n istio-system -o yaml | grep -E "prometheus:|telemetry:" -A2
telemetry:
enabled: true
v2:
--
prometheus:
enabled: true
wasmEnabled: false
# 메트릭 확인 : request_protocol 디멘션이 메트릭에 있는지 먼저 확인 >> 아래 설정 적용 후에 확인 시 해당 디멘션 없이 출력됨.
# 프로메테우스 UI 에서도 확인 : istio_requests_total - Link
kubectl -n istioinaction exec -it deploy/webapp -c istio-proxy \
-- curl localhost:15000/stats/prometheus | grep istio_requests_total
...
# 설정 적용
docker exec -it myk8s-control-plane bash
----------------------------------------
# 파일 작성
cat << EOF > istio-operator-new-dimensions.yaml
apiVersion: install.istio.io/v1alpha1
kind: IstioOperator
spec:
profile: demo
values:
telemetry:
v2:
prometheus:
configOverride:
inboundSidecar:
metrics:
- name: requests_total
dimensions:
upstream_proxy_version: upstream_peer.istio_version
source_mesh_id: node.metadata['MESH_ID']
tags_to_remove:
- request_protocol
outboundSidecar:
metrics:
- name: requests_total
dimensions:
upstream_proxy_version: upstream_peer.istio_version
source_mesh_id: node.metadata['MESH_ID']
tags_to_remove:
- request_protocol
gateway:
metrics:
- name: requests_total
dimensions:
upstream_proxy_version: upstream_peer.istio_version
source_mesh_id: node.metadata['MESH_ID']
tags_to_remove:
- request_protocol
EOF
istioctl verify-install -f istio-operator-new-dimensions.yaml # 리소스별로 적용결과를 출력
istioctl install -f istio-operator-new-dimensions.yaml -y
exit
----------------------------------------
# 변경 설정 확인
kubectl get istiooperator -n istio-system installed-state -o yaml | grep -E "prometheus:" -A9
prometheus:
configOverride:
gateway:
metrics:
- dimensions:
source_mesh_id: node.metadata['MESH_ID']
upstream_proxy_version: upstream_peer.istio_version
name: requests_total
tags_to_remove:
- request_protocol
# envoyfilter "stats-filter-{stat-postfix}"도 업데이트 확인
kubectl get envoyfilter stats-filter-1.13 -n istio-system -o yaml
...
spec:
configPatches:
- applyTo: HTTP_FILTER
match:
context: SIDECAR_OUTBOUND
listener:
filterChain:
filter:
name: envoy.filters.network.http_connection_manager
subFilter:
name: envoy.filters.http.router
proxy:
proxyVersion: ^1\.13.*
patch:
operation: INSERT_BEFORE
value:
name: istio.stats
typed_config:
'@type': type.googleapis.com/udpa.type.v1.TypedStruct
type_url: type.googleapis.com/envoy.extensions.filters.http.wasm.v3.Wasm
value:
config:
configuration:
'@type': type.googleapis.com/google.protobuf.StringValue
value: |
{"metrics":[{"dimensions":{"source_mesh_id":"node.metadata['MESH_ID']","upstream_proxy_version":"upstream_peer.istio_version"},"name":"requests_total","tags_to_remove":["request_protocol"]}]}
root_id: stats_outbound
vm_config:
code:
local:
inline_string: envoy.wasm.stats
runtime: envoy.wasm.runtime.null
vm_id: stats_outbound
...
# 나머지 버전에서도 업데이트 반영되었는지 확인해보자.
kubectl get envoyfilter stats-filter-1.14 -n istio-system -o yaml | grep MESH_ID
kubectl get envoyfilter stats-filter-1.15 -n istio-system -o yaml | grep MESH_ID
kubectl get envoyfilter stats-filter-1.16 -n istio-system -o yaml | grep MESH_ID
kubectl get envoyfilter stats-filter-1.17 -n istio-system -o yaml | grep MESH_ID
...
#
git clone https://github.com/AcornPublishing/istio-in-action
cd istio-in-action/book-source-code-master
pwd # 각자 자신의 pwd 경로
code .
# 아래 extramounts 생략 시, myk8s-control-plane 컨테이너 sh/bash 진입 후 직접 git clone 가능
kind create cluster --name myk8s --image kindest/node:v1.23.17 --config - <<EOF
kind: Cluster
apiVersion: kind.x-k8s.io/v1alpha4
nodes:
- role: control-plane
extraPortMappings:
- containerPort: 30000 # Sample Application (istio-ingrssgateway) HTTP
hostPort: 30000
- containerPort: 30001 # Prometheus
hostPort: 30001
- containerPort: 30002 # Grafana
hostPort: 30002
- containerPort: 30003 # Kiali
hostPort: 30003
- containerPort: 30004 # Tracing
hostPort: 30004
- containerPort: 30005 # Sample Application (istio-ingrssgateway) HTTPS
hostPort: 30005
- containerPort: 30006 # TCP Route
hostPort: 30006
- containerPort: 30007 # kube-ops-view
hostPort: 30007
extraMounts: # 해당 부분 생략 가능
- hostPath: /Users/gasida/Downloads/istio-in-action/book-source-code-master # 각자 자신의 pwd 경로로 설정
containerPath: /istiobook
networking:
podSubnet: 10.10.0.0/16
serviceSubnet: 10.200.1.0/24
EOF
# 설치 확인
docker ps
# 노드에 기본 툴 설치
docker exec -it myk8s-control-plane sh -c 'apt update && apt install tree psmisc lsof wget bridge-utils net-tools dnsutils tcpdump ngrep iputils-ping git vim -y'
# (옵션) kube-ops-view
helm repo add geek-cookbook https://geek-cookbook.github.io/charts/
helm install kube-ops-view geek-cookbook/kube-ops-view --version 1.2.2 --set service.main.type=NodePort,service.main.ports.http.nodePort=30007 --set env.TZ="Asia/Seoul" --namespace kube-system
kubectl get deploy,pod,svc,ep -n kube-system -l app.kubernetes.io/instance=kube-ops-view
## kube-ops-view 접속 URL 확인
open "http://localhost:30007/#scale=1.5"
open "http://localhost:30007/#scale=1.3"
# (옵션) metrics-server
helm repo add metrics-server https://kubernetes-sigs.github.io/metrics-server/
helm install metrics-server metrics-server/metrics-server --set 'args[0]=--kubelet-insecure-tls' -n kube-system
kubectl get all -n kube-system -l app.kubernetes.io/instance=metrics-server
# myk8s-control-plane 진입 후 설치 진행
docker exec -it myk8s-control-plane bash
-----------------------------------
# (옵션) 코드 파일들 마운트 확인
tree /istiobook/ -L 1
혹은
git clone ... /istiobook
# istioctl 설치
export ISTIOV=1.17.8
echo 'export ISTIOV=1.17.8' >> /root/.bashrc
curl -s -L https://istio.io/downloadIstio | ISTIO_VERSION=$ISTIOV sh -
cp istio-$ISTIOV/bin/istioctl /usr/local/bin/istioctl
istioctl version --remote=false
# default 프로파일 컨트롤 플레인 배포
istioctl install --set profile=default -y
# 설치 확인 : istiod, istio-ingressgateway, crd 등
kubectl get istiooperators -n istio-system -o yaml
kubectl get all,svc,ep,sa,cm,secret,pdb -n istio-system
kubectl get cm -n istio-system istio -o yaml
kubectl get crd | grep istio.io | sort
# 보조 도구 설치
kubectl apply -f istio-$ISTIOV/samples/addons
kubectl get pod -n istio-system
# 빠져나오기
exit
-----------------------------------
# istio-proxy 로그 출력 설정 : configmap 에 mesh 바로 아래에 accessLogFile 부분 추가
KUBE_EDITOR="nano" kubectl edit cm -n istio-system istio
...
mesh: |-
accessLogFile: /dev/stdout
...
# 실습을 위한 네임스페이스 설정
kubectl create ns istioinaction
kubectl label namespace istioinaction istio-injection=enabled
kubectl get ns --show-labels
# istio-ingressgateway 서비스 : NodePort 변경 및 nodeport 지정 변경 , externalTrafficPolicy 설정 (ClientIP 수집)
kubectl patch svc -n istio-system istio-ingressgateway -p '{"spec": {"type": "NodePort", "ports": [{"port": 80, "targetPort": 8080, "nodePort": 30000}]}}'
kubectl patch svc -n istio-system istio-ingressgateway -p '{"spec": {"type": "NodePort", "ports": [{"port": 443, "targetPort": 8443, "nodePort": 30005}]}}'
kubectl patch svc -n istio-system istio-ingressgateway -p '{"spec":{"externalTrafficPolicy": "Local"}}'
kubectl describe svc -n istio-system istio-ingressgateway
# NodePort 변경 및 nodeport 30001~30003으로 변경 : prometheus(30001), grafana(30002), kiali(30003), tracing(30004)
kubectl patch svc -n istio-system prometheus -p '{"spec": {"type": "NodePort", "ports": [{"port": 9090, "targetPort": 9090, "nodePort": 30001}]}}'
kubectl patch svc -n istio-system grafana -p '{"spec": {"type": "NodePort", "ports": [{"port": 3000, "targetPort": 3000, "nodePort": 30002}]}}'
kubectl patch svc -n istio-system kiali -p '{"spec": {"type": "NodePort", "ports": [{"port": 20001, "targetPort": 20001, "nodePort": 30003}]}}'
kubectl patch svc -n istio-system tracing -p '{"spec": {"type": "NodePort", "ports": [{"port": 80, "targetPort": 16686, "nodePort": 30004}]}}'
# Prometheus 접속 : envoy, istio 메트릭 확인
open http://127.0.0.1:30001
# Grafana 접속
open http://127.0.0.1:30002
# Kiali 접속 1 : NodePort
open http://127.0.0.1:30003
# (옵션) Kiali 접속 2 : Port forward
kubectl port-forward deployment/kiali -n istio-system 20001:20001 &
open http://127.0.0.1:20001
# tracing 접속 : 예거 트레이싱 대시보드
open http://127.0.0.1:30004
# 접속 테스트용 netshoot 파드 생성
cat <<EOF | kubectl apply -f -
apiVersion: v1
kind: Pod
metadata:
name: netshoot
spec:
containers:
- name: netshoot
image: nicolaka/netshoot
command: ["tail"]
args: ["-f", "/dev/null"]
terminationGracePeriodSeconds: 0
EOF
6.1 Building resilience into the application
마이크로서비스는 분산 환경에서 불가피한 장애에 대비해, 재시도, 타임아웃, 서킷 브레이커 등 복원력 패턴을 일관되게 적용하여 서비스 연쇄 장애를 방지하고 전체 시스템의 안정성과 가용성을 높여야 합니다.
서비스 메시 기술이 등장하기 전에는, 개발자들이 각 애플리케이션 코드에 직접 복원력 패턴(재시도, 타임아웃, 서킷 브레이커 등)을 구현해야 했고, 트위터 Finagle, 넷플릭스 Hystrix·Ribbon 같은 오픈소스 프레임워크가 등장했지만, 언어와 프레임워크마다 구현 방식이 달라 유지보수와 일관성 확보에 어려움이 있었습니다.
이스티오의 서비스 프록시는 각 애플리케이션 옆에 사이드카로 배포되어 모든 네트워크 트래픽을 가로채고, 애플리케이션 코드 수정 없이 재시도, 타임아웃, 서킷 브레이킹, 클라이언트 측 로드 밸런싱 등 다양한 복원력 패턴을 프록시 레벨에서 일관되게 적용할 수 있게 해줍니다.
이스티오는 애플리케이션 인스턴스 옆에 배치된사이드카 프록시를 통해 복원력 패턴(재시도/서킷브레이커 등)을 중앙 게이트웨이 없이 분산 처리하며, 기존의 중앙 집중식 하드웨어/미들웨어 방식보다동적 클라우드 환경에 적합한 유연성과 확장성을 제공합니다.
6.2 Client-side load balancing 클라이언트 측 로드 밸런싱 (실습)
Server-side 로드 밸런싱은 중앙 집중식 장치가 트래픽을 분배하는 방식이고, client-side 로드 밸런싱은 클라이언트(또는 프록시)가 엔드포인트 정보를 직접 받아 분산 처리하는 방식으로, 분산성과 유연성은 client-side가 높지만, 관리와 보안은 server-side가 더 용이합니다.
이스티오 DestinationRule 리소스로 simple-backend 서비스를 호출하는 모든 클라이언트의 로드 밸런싱을 ROUND_ROBIN으로 설정하자.
**DestinationRule**는 특정 목적지를 호출하는 메시 내 클라이언트들에 정책을 지정한다.
simple-backend 용 첫 DestinationRule는 다음과 같다.
# cat ch6/simple-backend-dr-rr.yaml
apiVersion: networking.istio.io/v1beta1
kind: DestinationRule
metadata:
name: simple-backend-dr
spec:
host: simple-backend.istioinaction.svc.cluster.local
trafficPolicy:
loadBalancer:
simple: ROUND_ROBIN # 엔드포인트 결정을 '순서대로 돌아가며'
# DestinationRule 적용 : ROUND_ROBIN
cat ch6/simple-backend-dr-rr.yaml
kubectl apply -f ch6/simple-backend-dr-rr.yaml -n istioinaction
# 확인 : DestinationRule 단축어 dr
kubectl get dr -n istioinaction
NAME HOST AGE
simple-backend-dr simple-backend.istioinaction.svc.cluster.local 11s
kubectl get destinationrule simple-backend-dr -n istioinaction \
-o jsonpath='{.spec.trafficPolicy.loadBalancer.simple}{"\n"}'
ROUND_ROBIN
# 호출 : 이 예시 서비스 집합에서는 호출 체인을 보여주는 JSON 응답을 받느다
## simple-web 서비스는 simple-backend 서비스를 호출하고, 우리는 궁극적으로 simple-backend-1 에서 온 응답 메시지 Hello를 보게 된다.
## 몇 번 더 반복하면 simple-backend-1 과 simple-backend-2 에게 응답을 받는다.
curl -s http://simple-web.istioinaction.io:30000 | jq ".upstream_calls[0].body"
# 반복 호출 확인 : 파드 비중은 backend-2가 2개임
for in in {1..10}; do curl -s http://simple-web.istioinaction.io:30000 | jq ".upstream_calls[0].body"; done
for in in {1..50}; do curl -s http://simple-web.istioinaction.io:30000 | jq ".upstream_calls[0].body"; done | sort | uniq -c | sort -nr
# 로그 확인 : backend 요청을 하면 요청을 처리할 redirect 주소를 응답 (301), 전달 받은 redirect(endpoint)로 다시 요청
kubectl stern -l app=simple-web -n istioinaction -c istio-proxy
## simpleweb → simple-backend (301) redirect 응답 수신
simple-web-7cd856754-tjdv6 istio-proxy [2025-04-20T04:22:24.317Z] "GET // HTTP/1.1" 301 - via_upstream - "-" 0 36 3 3 "172.18.0.1" "curl/8.7.1" "ee707715-7e7c-42c3-a404-d3ee22f79d11" "simple-backend:80" "10.10.0.16:8080" outbound|80||simple-backend.istioinaction.svc.cluster.local 10.10.0.17:46590 10.200.1.161:80 172.18.0.1:0 - default
## simpleweb → simple-backend (200)
simple-web-7cd856754-tjdv6 istio-proxy [2025-04-20T04:22:24.324Z] "GET / HTTP/1.1" 200 - via_upstream - "-" 0 278 156 156 "172.18.0.1" "curl/8.7.1" "ee707715-7e7c-42c3-a404-d3ee22f79d11" "simple-backend:80" "10.10.0.14:8080" outbound|80||simple-backend.istioinaction.svc.cluster.local 10.10.0.17:38336 10.200.1.161:80 172.18.0.1:0 - default
## simpleweb → 외부 curl 응답(200)
simple-web-7cd856754-tjdv6 istio-proxy [2025-04-20T04:22:24.307Z] "GET / HTTP/1.1" 200 - via_upstream - "-" 0 889 177 177 "172.18.0.1" "curl/8.7.1" "ee707715-7e7c-42c3-a404-d3ee22f79d11" "simple-web.istioinaction.io:30000" "10.10.0.17:8080" inbound|8080|| 127.0.0.6:40981 10.10.0.17:8080 172.18.0.1:0 outbound_.80_._.simple-web.istioinaction.svc.cluster.local default
kubectl stern -l app=simple-backend -n istioinaction -c istio-proxy
## simple-backend → (응답) simpleweb (301)
simple-backend-2-6876494bbf-zn6v9 istio-proxy [2025-04-20T04:22:45.209Z] "GET // HTTP/1.1" 301 - via_upstream - "-" 0 36 3 3 "172.18.0.1" "curl/8.7.1" "71ba286a-a45f-41bc-9b57-69710ea576d7" "simple-backend:80" "10.10.0.14:8080" inbound|8080|| 127.0.0.6:54105 10.10.0.14:8080 172.18.0.1:0 outbound_.80_._.simple-backend.istioinaction.svc.cluster.local default
## simple-backend → (응답) simpleweb (200)
simple-backend-1-7449cc5945-d9zmc istio-proxy [2025-04-20T04:22:45.216Z] "GET / HTTP/1.1" 200 - via_upstream - "-" 0 278 152 152 "172.18.0.1" "curl/8.7.1" "71ba286a-a45f-41bc-9b57-69710ea576d7" "simple-backend:80" "10.10.0.15:8080" inbound|8080|| 127.0.0.6:43705 10.10.0.15:8080 172.18.0.1:0 outbound_.80_._.simple-backend.istioinaction.svc.cluster.local default
#
docker exec -it myk8s-control-plane istioctl proxy-config cluster deploy/simple-web.istioinaction --fqdn simple-backend.istioinaction.svc.cluster.local -o json
...
"name": "outbound|80||simple-backend.istioinaction.svc.cluster.local",
"type": "EDS",
"edsClusterConfig": {
"edsConfig": {
"ads": {},
"initialFetchTimeout": "0s",
"resourceApiVersion": "V3"
},
"serviceName": "outbound|80||simple-backend.istioinaction.svc.cluster.local"
},
"connectTimeout": "10s",
"lbPolicy": "LEAST_REQUEST", # RR은 기본값(?)이여서, 해당 부분 설정이 이전과 다르게 없다
...
#
docker exec -it myk8s-control-plane istioctl proxy-config endpoint deploy/simple-web.istioinaction --cluster 'outbound|80||simple-backend.istioinaction.svc.cluster.local' -o json
위와같이 라운드로빈에 의해 29대21정도로 접속되는것을 확인할 수 있다. 이는 백앤드2 서비스가 파드가 더 많아서 그렇다.
부하 생성기를 사용해 simple-backend 서비스 지연 시간을 변화시키는 어느 정도 현실적인 시나리오를 살펴보자.
그러면 이런 상황에서 어떤 이스티오의 로드 밸런싱 전략이 가장 적합한지 선택하는 데 도움이 될 것이다.
우리는 Fortio 라는 CLI 부하 생성 도구를 사용해 서비스를 실행하고 클라이언트 측 로드 밸런싱의 차이를 관찰할 것이다.
# mac 설치
brew install fortio
fortio -h
fortio server
open http://127.0.0.1:8080/fortio
# windows 설치
1. 다운로드 https://github.com/fortio/fortio/releases/download/v1.69.3/fortio_win_1.69.3.zip
2. 압축 풀기
3. Windows Command Prompt : fortio.exe server
4. Once fortio server is running, you can visit its web UI at http://localhost:8080/fortio/
이제 Fortio 로드 테스트 클라이언트를 사용할 준비가 됐으므로 사용 사례를 살펴보자.
Fortio를 사용해서 60초 동안 10개의 커넥션을 통해 초당 1000개의 요청을 보낼 것이다.
Fortio to send 1,000 rps (requests per seconds) for 60 seconds through 10 connections
Fortio는 각 호출의 지연 시간을 추적하고 지연 시간 백분위수 분석과 함께 히스토그램에 표시한다.
테스트를 하기 전에 지연 시간을 1초까지 늘린 simple-backend-1 서비스를 도입할 것이다.
이는 엔드포인트 중 하나에 긴 가비지 컬렉션 이벤트 또는 기타 애플리케이션 지연 시간이 발생한 상황을 시뮬레이션한다.
우리는 로드 밸런싱 전략을 라운드 로빈, 랜덤, 최소 커넥션으로 바꿔가면서 차이점을 관찰할 것이다.
simple-web과 같은 지역인 us-west1-a 에 simple-backend-1을 배포한다.
그리고 us-west1-b 에 simple-backend-2 를 배포한다. 이 경우, 리전은 동일하지만 영역이 다르다.
지역 간에 로드 밸런싱을 수행할 수 있는 이스티오의 기능에는 리전, 영역, 심지어는 더 세밀한 하위 영역 subzone 도 포함된다.
#
kubectl apply -f ch6/simple-service-locality.yaml -n istioinaction
# 확인
## simple-backend-1 : us-west1-a (same locality as simple-web)
kubectl get deployment.apps/simple-backend-1 -n istioinaction \
-o jsonpath='{.spec.template.metadata.labels.istio-locality}{"\n"}'
us-west1.us-west1-a
## simple-backend-2 : us-west1-b
kubectl get deployment.apps/simple-backend-2 -n istioinaction \
-o jsonpath='{.spec.template.metadata.labels.istio-locality}{"\n"}'
us-west1.us-west1-b
이스티오의 지역 인식 로드 밸런싱은 기본적으로 활성화되어 동일 지역의 서비스로 트래픽을 우선 분배하지만, 인스턴스 수 불균형 등 실제 부하 특성에 따라 설정을 세밀하게 튜닝하는 것이 중요합니다.
호출테스트 1
# 신규 터미널 : 반복 접속 실행 해두기
while true; do curl -s http://simple-web.istioinaction.io:30000 | jq ".upstream_calls[0].body" ; date "+%Y-%m-%d %H:%M:%S" ; sleep 1; echo; done
# 호출 : 이 예시 서비스 집합에서는 호출 체인을 보여주는 JSON 응답을 받느다
curl -s http://simple-web.istioinaction.io:30000 | jq ".upstream_calls[0].body"
# 반복 호출 확인 : 파드 비중은 backend-2가 2개임
for in in {1..10}; do curl -s http://simple-web.istioinaction.io:30000 | jq ".upstream_calls[0].body"; done
for in in {1..50}; do curl -s http://simple-web.istioinaction.io:30000 | jq ".upstream_calls[0].body"; done | sort | uniq -c | sort -nr
트래픽이 가용 영역을 넘어가는 것을 보기 위해 simple-backend-1 서비스를 오동작 상태로 만들어보자.
simple-web 에서 simple-backend-1 호출하면 항상 HTTP 500 오류를 발생하게 하자
# HTTP 500 에러를 일정비율로 발생
cat ch6/simple-service-locality-failure.yaml
...
- name: "ERROR_TYPE"
value: "http_error"
- name: "ERROR_RATE"
value: "1"
- name: "ERROR_CODE"
value: "500"
...
kubectl apply -f ch6/simple-service-locality-failure.yaml -n istioinaction
# simple-backend-1- Pod 가 Running 상태로 완전히 배포된 후에 호출 확인
# 반복 호출 확인 : 파드 비중 확인
for in in {1..10}; do curl -s http://simple-web.istioinaction.io:30000 | jq ".upstream_calls[0].body"; done
for in in {1..50}; do curl -s http://simple-web.istioinaction.io:30000 | jq ".upstream_calls[0].body"; done | sort | uniq -c | sort -nr
# 확인
docker exec -it myk8s-control-plane istioctl proxy-config endpoint deploy/simple-web.istioinaction --cluster 'outbound|80||simple-backend.istioinaction.svc.cluster.local'
ENDPOINT STATUS OUTLIER CHECK CLUSTER
10.10.0.23:8080 HEALTHY OK outbound|80||simple-backend.istioinaction.svc.cluster.local
10.10.0.24:8080 HEALTHY OK outbound|80||simple-backend.istioinaction.svc.cluster.local
10.10.0.25:8080 HEALTHY FAILED outbound|80||simple-backend.istioinaction.svc.cluster.local
# simple-backend-1 500에러 리턴으로 outliercheck 실패 상태로 호출에서 제외됨
docker exec -it myk8s-control-plane istioctl proxy-config endpoint deploy/simple-web.istioinaction --cluster 'outbound|80||simple-backend.istioinaction.svc.cluster.local' -o json
...
"healthStatus": {
"failedOutlierCheck": true,
"edsHealthStatus": "HEALTHY"
},
...
"healthStatus": {
"edsHealthStatus": "HEALTHY"
},
원래는 1번으로만 트래픽이 흐르다가 헬스체크에 의해 2번으로만 트래픽이 흐르는것을 알 수 있다...(와우 !)
이는 다음과 같이 24번 아이피(동일리전)에 문제가 발생해서이다.
6.3.2 More control over locality load balancing with weighted distribution : 가중치 분포로 지역 인식 LB 제어 강화
이스티오의 지역 인식 로드 밸런싱은 기본적으로 동일 지역에 우선 트래픽을 보내지만, 필요에 따라 여러 지역에 트래픽을 가중치로 분산(지역 가중 분포)하여 과부하를 예방할 수 있습니다.
특정 영역에서 리전이 처리 할 수 없는 부하가 들어온다고 해보자.
트래픽의 70%가 최인접 지역으로 가고, 30%가 인접 지역으로 가길 원한다.
앞선 예제를 따라 simple-backend 서비스로 가는 트래픽 70%를 us-west1-a로, 30%를 us-west1-b로 보낼 것이다.
#
cat ch6/simple-backend-dr-outlier-locality.yaml
apiVersion: networking.istio.io/v1beta1
kind: DestinationRule
metadata:
name: simple-backend-dr
spec:
host: simple-backend.istioinaction.svc.cluster.local
trafficPolicy:
loadBalancer: # 로드 밸런서 설정 추가
localityLbSetting:
distribute:
- from: us-west1/us-west1-a/* # 출발지 영역
to:
"us-west1/us-west1-a/*": 70 # 목적지 영역
"us-west1/us-west1-b/*": 30 # 목적지 영역
connectionPool:
http:
http2MaxRequests: 10
maxRequestsPerConnection: 10
outlierDetection:
consecutive5xxErrors: 1
interval: 5s
baseEjectionTime: 30s
maxEjectionPercent: 100
kubectl apply -f ch6/simple-backend-dr-outlier-locality.yaml -n istioinaction
# 반복 호출 확인 : 파드 비중 확인
for in in {1..10}; do curl -s http://simple-web.istioinaction.io:30000 | jq ".upstream_calls[0].body"; done
for in in {1..50}; do curl -s http://simple-web.istioinaction.io:30000 | jq ".upstream_calls[0].body"; done | sort | uniq -c | sort -nr
# endpoint 에 weight 는 모두 1이다. 위 70/30 비중은 어느곳의 envoy 에 설정 되는 걸까?...
docker exec -it myk8s-control-plane istioctl proxy-config endpoint deploy/simple-web.istioinaction --cluster 'outbound|80||simple-backend.istioinaction.svc.cluster.local' -o json
docker exec -it myk8s-control-plane istioctl proxy-config endpoint deploy/simple-web.istioinaction --cluster 'outbound|80||simple-backend.istioinaction.svc.cluster.local'
ENDPOINT STATUS OUTLIER CHECK CLUSTER
10.10.0.23:8080 HEALTHY OK outbound|80||simple-backend.istioinaction.svc.cluster.local
10.10.0.24:8080 HEALTHY OK outbound|80||simple-backend.istioinaction.svc.cluster.local
10.10.0.26:8080 HEALTHY OK outbound|80||simple-backend.istioinaction.svc.cluster.local
설정한것처럼 대략 7:3정도로 로드밸런싱이 된다.
6.4 Transparent timeouts and retries (실습)
이스티오는 다양한 타임아웃과 재시도 설정을 통해 네트워크 지연과 실패 같은 신뢰성 문제를 극복하여 분산 시스템의 안정성을 높입니다.
분산 시스템에서타임아웃 계층화는 연쇄 장애 방지를 위해 외부 서비스(edge)에서 긴 타임아웃, 내부 서비스(backend)로 갈수록 짧은 타임아웃을 설정하는 전략입니다.이스티오는VirtualService를 통해 서비스 호출별 타임아웃을 세밀하게 제어하며, 상위 서비스의 타임아웃이 하위 서비스보다 우선 적용되어 시스템 전반의 안정성을 확보합니다.
실습을 진행하기 위해 다음 코드를 실행한다.
kubectl apply -f ch6/simple-web.yaml -n istioinaction
kubectl apply -f ch6/simple-backend.yaml -n istioinaction
kubectl delete destinationrule simple-backend-dr -n istioinaction
# 호출 테스트 : 보통 10~20ms 이내 걸림
curl -s http://simple-web.istioinaction.io:30000 | jq .code
time curl -s http://simple-web.istioinaction.io:30000 | jq .code
for in in {1..10}; do time curl -s http://simple-web.istioinaction.io:30000 | jq .code; done
# simple-backend-1를 1초 delay로 응답하도록 배포
cat ch6/simple-backend-delayed.yaml
kubectl apply -f ch6/simple-backend-delayed.yaml -n istioinaction
kubectl exec -it deploy/simple-backend-1 -n istioinaction -- env | grep TIMING
TIMING_VARIANCE=10ms
TIMING_50_PERCENTILE=150ms
# 동작 중 파드에 env 직접 수정..
kubectl exec -it deploy/simple-backend-1 -n istioinaction -- sh
-----------------------------------
export TIMING_50_PERCENTILE=1000ms
exit
-----------------------------------
# 호출 테스트 : simple-backend-1로 로드밸런싱 될 경우 1초 이상 소요 확인
for in in {1..10}; do time curl -s http://simple-web.istioinaction.io:30000 | jq .code; done
...
curl -s http://simple-web.istioinaction.io:30000 0.01s user 0.01s system 6% cpu 0.200 total
jq .code 0.00s user 0.00s system 3% cpu 0.199 total
500
...
#
cat ch6/simple-backend-vs-timeout.yaml
apiVersion: networking.istio.io/v1alpha3
kind: VirtualService
metadata:
name: simple-backend-vs
spec:
hosts:
- simple-backend
http:
- route:
- destination:
host: simple-backend
timeout: 0.5s
kubectl apply -f ch6/simple-backend-vs-timeout.yaml -n istioinaction
#
kubectl get vs -n istioinaction
NAME GATEWAYS HOSTS AGE
simple-backend-vs ["simple-backend"] 14s
simple-web-vs-for-gateway ["simple-web-gateway"] ["simple-web.istioinaction.io"] 6h11m
# 호출 테스트 : 0.5s 이상 걸리는 호출은 타임아웃 발생 (500응답)
for in in {1..10}; do time curl -s http://simple-web.istioinaction.io:30000 | jq .code; done
...
curl -s http://simple-web.istioinaction.io:30000 0.01s user 0.01s system 2% cpu 0.537 total
jq .code 0.00s user 0.00s system 0% cpu 0.535 total
500
...
# istio-proxy config 에서 위 timeout 적용 envoy 설정 부분 찾아 두자.
# cat ch6/simple-backend-dr-conn-limit.yaml
apiVersion: networking.istio.io/v1beta1
kind: DestinationRule
metadata:
name: simple-backend-dr
spec:
host: simple-backend.istioinaction.svc.cluster.local
trafficPolicy:
connectionPool:
tcp:
maxConnections: 1 # 커넥션 총 개수 Total number of connections
http:
http1MaxPendingRequests: 1 # 대기 중인 요청 Queued requests
maxRequestsPerConnection: 1 # 커넥션당 요청 개수 Requests per connection
maxRetries: 1 # Maximum number of retries that can be outstanding to all hosts in a cluster at a given time.
http2MaxRequests: 1 # 모든 호스트에 대한 최대 동시 요청 개수 Maximum concurrent requests to all hosts
# DestinationRule 적용 (connection-limiting)
kubectl apply -f ch6/simple-backend-dr-conn-limit.yaml -n istioinaction
kubectl get dr -n istioinaction
#
docker exec -it myk8s-control-plane istioctl proxy-config cluster deploy/simple-backend-1.istioinaction | egrep 'RULE|backend'
SERVICE FQDN PORT SUBSET DIRECTION TYPE DESTINATION RULE
8080 - inbound ORIGINAL_DST simple-backend-dr.istioinaction
simple-backend.istioinaction.svc.cluster.local 80 - outbound EDS simple-backend-dr.istioinaction
# 설정 적용 확인
docker exec -it myk8s-control-plane istioctl proxy-config cluster deploy/simple-backend-1.istioinaction --fqdn simple-backend.istioinaction.svc.cluster.local -o json
...
"connectTimeout": "10s",
"lbPolicy": "LEAST_REQUEST",
"circuitBreakers": {
"thresholds": [
{
"maxConnections": 1, # tcp.maxConnections, 커넥션 총 개수 Total number of connections
"maxPendingRequests": 1, # http.http1MaxPendingRequests, 대기 중인 요청 Queued requests
"maxRequests": 1, # http.http2MaxRequests, 모든 호스트에 대한 최대 동시 요청 개수
"maxRetries": 1, # http.maxRetries
"trackRemaining": true
}
]
},
"typedExtensionProtocolOptions": {
"envoy.extensions.upstreams.http.v3.HttpProtocolOptions": {
"@type": "type.googleapis.com/envoy.extensions.upstreams.http.v3.HttpProtocolOptions",
"commonHttpProtocolOptions": {
"maxRequestsPerConnection": 1 # http.maxRequestsPerConnection, 커넥션당 요청 개수
...
# (참고) 기본값?
docker exec -it myk8s-control-plane istioctl proxy-config cluster deploy/istio-ingressgateway.istio-system --fqdn simple-web.istioinaction.svc.cluster.local -o json
...
"connectTimeout": "10s",
"lbPolicy": "LEAST_REQUEST",
"circuitBreakers": {
"thresholds": [
{
"maxConnections": 4294967295,
"maxPendingRequests": 4294967295,
"maxRequests": 4294967295,
"maxRetries": 4294967295,
"trackRemaining": true
...
이스티오의DestinationRule에서maxConnections는 대상 호스트당HTTP1/TCP 커넥션 최대 수를 제한하고,http1MaxPendingRequests는 사용 가능한 커넥션이 없을 때대기 중인 요청 수를 제한하며,http2MaxRequests(이름과 달리 HTTP1.1/HTTP2 모두 적용)는호스트별 동시 요청 수를 제어합니다.
이스티오는 기본적으로프록시 메트릭 카디널리티를 줄이기 위해 통계를 제한하지만, 특정 서비스(예:simple-web)에 대해 상세 통계 수집을 활성화해 서킷 브레이커 동작과 업스트림 서비스(simple-backend) 장애를 명확히 구분할 수 있습니다.
6.5.2 Guarding against unhealthy services with outlier detection* : 이상값 감지로 비정상 서비스에 대응하기
Istio는 엔보이의 이상값 감지(Outlier Detection) 기능을 활용해 오동작하는 호스트를 서비스에서 자동 제거하여 시스템 안정성을 유지합니다.
- 실습 환경 초기화 - 동작을 살펴보기 위해 이스티오의 **기본 재시도 메커니즘도 비활성화** 한다. - 재시도와 이상값 감지는 잘 어울리지만, 이 예제에서는 **이상값 감지 기능을 고립**시키려고 한다. - 재시도는 마지막에 추가해서 이상값 감지와 재시도가 서로 어떻게 보완하는지 확인해본다.
#
kubectl delete destinationrule --all -n istioinaction
kubectl delete vs simple-backend-vs -n istioinaction
# disable retries (default) : 이미 적용 되어 있음
docker exec -it myk8s-control-plane bash
----------------------------------------
istioctl install --set profile=default --set meshConfig.defaultHttpRetryPolicy.attempts=0
y
exit
----------------------------------------
#
kubectl apply -f ch6/simple-backend.yaml -n istioinaction
kubectl apply -f ch6/simple-web-stats-incl.yaml -n istioinaction # 통계 활성화
# istio-proxy stats 카운터 초기화
kubectl exec -it deploy/simple-web -c istio-proxy -n istioinaction \
-- curl -X POST localhost:15000/reset_counters
# 호출 테스트 : 모두 성공
fortio load -quiet -jitter -t 30s -c 2 -qps 2 --allow-initial-errors http://simple-web.istioinaction.io:30000
# 확인
kubectl exec -it deploy/simple-web -c istio-proxy -n istioinaction \
-- curl localhost:15000/stats | grep simple-backend.istioinaction.svc.cluster.local.upstream
#
kubectl apply -n istioinaction -f ch6/simple-backend-periodic-failure-500.yaml
kubectl exec -it deploy/simple-backend-1 -n istioinaction -- env | grep ERROR
#
kubectl exec -it deploy/simple-backend-1 -n istioinaction -- sh
---------------------------------------------------------------
export ERROR_TYPE=http_error
export ERROR_RATE=0.75
export ERROR_CODE=500
exit
---------------------------------------------------------------
# 정보 확인
kubectl get deploy,pod -n istioinaction -o wide
NAME READY UP-TO-DATE AVAILABLE AGE CONTAINERS IMAGES SELECTOR
deployment.apps/simple-backend-1 1/1 1 1 20h simple-backend nicholasjackson/fake-service:v0.14.1 app=simple-backend
deployment.apps/simple-backend-2 2/2 2 2 20h simple-backend nicholasjackson/fake-service:v0.17.0 app=simple-backend
deployment.apps/simple-web 1/1 1 1 21h simple-web nicholasjackson/fake-service:v0.17.0 app=simple-web
NAME READY STATUS RESTARTS AGE IP NODE NOMINATED NODE READINESS GATES
pod/simple-backend-1-bdb6c7ff8-rqqlr 2/2 Running 0 2m25s 10.10.0.30 myk8s-control-plane <none> <none>
pod/simple-backend-2-6799f8bf-d4b6t 2/2 Running 0 11m 10.10.0.27 myk8s-control-plane <none> <none>
pod/simple-backend-2-6799f8bf-dk78j 2/2 Running 0 11m 10.10.0.29 myk8s-control-plane <none> <none>
pod/simple-web-865f4949ff-56kbq 2/2 Running 0 3h32m 10.10.0.18 myk8s-control-plane <none> <none>
# 로드 테스트 실행 : 재시도를 끄고, backend-1 엔드포인트에 주기적인 실패를 설정했으니, 테스트 일부는 실패
fortio load -quiet -jitter -t 30s -c 2 -qps 2 --allow-initial-errors http://simple-web.istioinaction.io:30000
...
Sockets used: 19 (for perfect keepalive, would be 2)
Code 200 : 43 (71.7 %)
Code 500 : 17 (28.3 %)
All done 60 calls (plus 2 warmup) 134.138 ms avg, 2.0 qps
...
# 통계 확인
kubectl exec -it deploy/simple-web -c istio-proxy -n istioinaction \
-- curl localhost:15000/stats | grep simple-backend.istioinaction.svc.cluster.local.upstream
설정에서처럼 약 75프로 가량 실패하는것을 확인할 수 있다.
정기적으로 실패하는 서비스에 요청을 보내고 있는데 서비스의 다른 엔드포인트들은 실패하지 않고 있다면, 해당 엔드포인트가 과부하됐거나 어떤 이유로든 성능이 저하된 상태일 수 있으므로 당분간 그 엔드포인트로 트래픽을 전송하는 것을 멈춰야 한다.
이상값 감지를 설정해보자 : 기존 오류율 대비 극적으로 감소. 오동작하는 엔드포인트를 잠시 제거했기 때문이다. - Docs
