관찰 가능성이란 외부 신호만으로 시스템의 내부 상태를 이해하고 추론할 수 있는 시스템의 특성으로, 안정적 제어와 문제 대응에 필수적이다. 이스티오는 네트워크 계층에서 메트릭을 수집해 이러한 관찰 가능성을 보조하지만, 이스티오만으로 완전한 관찰 가능성이 보장되는 것은 아니다.
관찰 가능성은 다양한 계층의 계측과 데이터 결합을 포함하는 시스템의 특성이며, 이스티오는 그중 애플리케이션 수준 네트워크 계측을 보조한다.
관찰 가능성은 시스템의 내부 상태와 문제의 근본 원인까지 파악하기 위해 다양한 데이터(메트릭, 로그, 트레이스 등)를 폭넓게 수집·분석하는 개념이다. 반면 모니터링은 미리 정의된 임계값이나 상태를 중심으로 주요 지표를 감시하고, 이상이 감지되면 즉각적으로 알림을 제공한다. 즉, 모니터링은 관찰 가능성의 일부로, 관찰 가능성은 예측 불가능한 문제까지 대응할 수 있도록 더 많은 데이터와 유연한 분석을 지향한다.
이스티오는 엔보이 프록시를 통해 서비스 간 모든 네트워크 트래픽에서 메트릭, 로그, 트레이스를 자동으로 수집하여, 별도의 코드 수정 없이 서비스 동작을 상세히 관찰할 수 있게 해준다. 또한 프로메테우스, 그라파나, 키알리 등과 연동해 서비스 상태와 트래픽 흐름을 시각화하고, 분산 트레이싱으로 요청의 전체 경로까지 추적할 수 있다.
이스티오는 엔보이 프록시를 통해 HTTP/TCP 요청 수, 지연 시간, 오류율 등의데이터 플레인 메트릭을 자동 수집하며, 프로메테우스와 그라파나 연동으로 실시간 모니터링이 가능하다.
실습 시작
#
git clone https://github.com/AcornPublishing/istio-in-action
cd istio-in-action/book-source-code-master
pwd # 각자 자신의 pwd 경로
code .
# 아래 extramounts 생략 시, myk8s-control-plane 컨테이너 sh/bash 진입 후 직접 git clone 가능
kind create cluster --name myk8s --image kindest/node:v1.23.17 --config - <<EOF
kind: Cluster
apiVersion: kind.x-k8s.io/v1alpha4
nodes:
- role: control-plane
extraPortMappings:
- containerPort: 30000 # Sample Application (istio-ingrssgateway) HTTP
hostPort: 30000
- containerPort: 30001 # Prometheus
hostPort: 30001
- containerPort: 30002 # Grafana
hostPort: 30002
- containerPort: 30003 # Kiali
hostPort: 30003
- containerPort: 30004 # Tracing
hostPort: 30004
- containerPort: 30005 # Sample Application (istio-ingrssgateway) HTTPS
hostPort: 30005
- containerPort: 30006 # TCP Route
hostPort: 30006
- containerPort: 30007 # kube-ops-view
hostPort: 30007
kubeadmConfigPatches:
- |
kind: ClusterConfiguration
controllerManager:
extraArgs:
bind-address: 0.0.0.0
extraMounts: # 해당 부분 생략 가능
- hostPath: /Users/gasida/Downloads/istio-in-action/book-source-code-master # 각자 자신의 pwd 경로로 설정
containerPath: /istiobook
networking:
podSubnet: 10.10.0.0/16
serviceSubnet: 10.200.1.0/24
EOF
# 설치 확인
docker ps
# 노드에 기본 툴 설치
docker exec -it myk8s-control-plane sh -c 'apt update && apt install tree psmisc lsof wget bridge-utils net-tools dnsutils tcpdump ngrep iputils-ping git vim -y'
# (옵션) kube-ops-view
helm repo add geek-cookbook https://geek-cookbook.github.io/charts/
helm install kube-ops-view geek-cookbook/kube-ops-view --version 1.2.2 --set service.main.type=NodePort,service.main.ports.http.nodePort=30007 --set env.TZ="Asia/Seoul" --namespace kube-system
kubectl get deploy,pod,svc,ep -n kube-system -l app.kubernetes.io/instance=kube-ops-view
## kube-ops-view 접속 URL 확인
open "http://localhost:30007/#scale=1.5"
open "http://localhost:30007/#scale=1.3"
# (옵션) metrics-server
helm repo add metrics-server https://kubernetes-sigs.github.io/metrics-server/
helm install metrics-server metrics-server/metrics-server --set 'args[0]=--kubelet-insecure-tls' -n kube-system
kubectl get all -n kube-system -l app.kubernetes.io/instance=metrics-server
# myk8s-control-plane 진입 후 설치 진행
docker exec -it myk8s-control-plane bash
-----------------------------------
# (옵션) 코드 파일들 마운트 확인
tree /istiobook/ -L 1
혹은
git clone ... /istiobook
# istioctl 설치
export ISTIOV=1.17.8
echo 'export ISTIOV=1.17.8' >> /root/.bashrc
curl -s -L https://istio.io/downloadIstio | ISTIO_VERSION=$ISTIOV sh -
cp istio-$ISTIOV/bin/istioctl /usr/local/bin/istioctl
istioctl version --remote=false
# default 프로파일 컨트롤 플레인 배포
istioctl install --set profile=default -y
# 빠져나오기
exit
-----------------------------------
# 설치 확인 : istiod, istio-ingressgateway, crd 등
kubectl get istiooperators -n istio-system -o yaml
kubectl get all,svc,ep,sa,cm,secret,pdb -n istio-system
kubectl get cm -n istio-system istio -o yaml
kubectl get crd | grep istio.io | sort
# 실습을 위한 네임스페이스 설정
kubectl create ns istioinaction
kubectl label namespace istioinaction istio-injection=enabled
kubectl get ns --show-labels

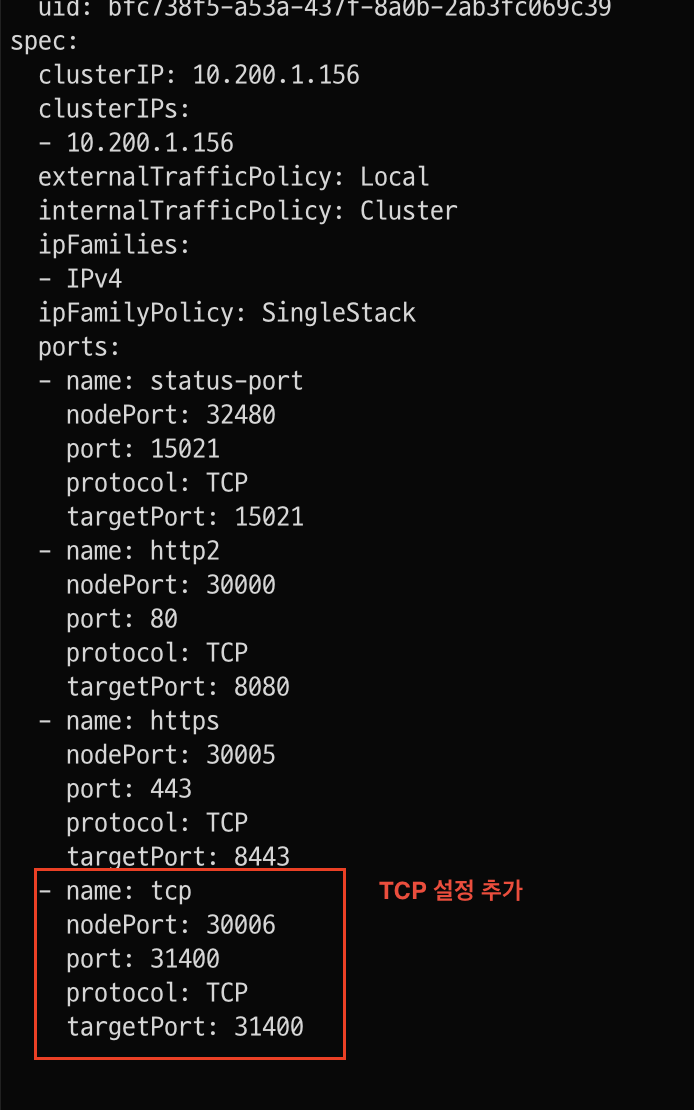

# istio-ingressgateway 서비스 : NodePort 변경 및 nodeport 지정 변경 , externalTrafficPolicy 설정 (ClientIP 수집)
kubectl patch svc -n istio-system istio-ingressgateway -p '{"spec": {"type": "NodePort", "ports": [{"port": 80, "targetPort": 8080, "nodePort": 30000}]}}'
kubectl patch svc -n istio-system istio-ingressgateway -p '{"spec": {"type": "NodePort", "ports": [{"port": 443, "targetPort": 8443, "nodePort": 30005}]}}'
kubectl patch svc -n istio-system istio-ingressgateway -p '{"spec":{"externalTrafficPolicy": "Local"}}'
kubectl describe svc -n istio-system istio-ingressgateway
# 내부 접속 테스트용 netshoot 파드 생성
cat <<EOF | kubectl apply -f -
apiVersion: v1
kind: Pod
metadata:
name: netshoot
spec:
containers:
- name: netshoot
image: nicolaka/netshoot
command: ["tail"]
args: ["-f", "/dev/null"]
terminationGracePeriodSeconds: 0
EOF
# istioinaction 네임스페이스 초기화
kubectl delete -n istioinaction deploy,svc,gw,vs,dr,envoyfilter --all
# catalog 앱 기동
kubectl apply -f services/catalog/kubernetes/catalog.yaml -n istioinaction
# webapp 앱 기동
kubectl apply -f services/webapp/kubernetes/webapp.yaml -n istioinaction
# gateway, virtualservice 설정

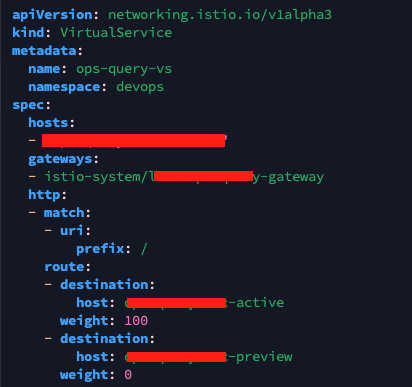

kubectl apply -f services/webapp/istio/webapp-catalog-gw-vs.yaml -n istioinaction
# 확인
kubectl get deploy,pod,svc,ep,gw,vs -n istioinaction
# 호출테스트
curl -s http://webapp.istioinaction.io:30000

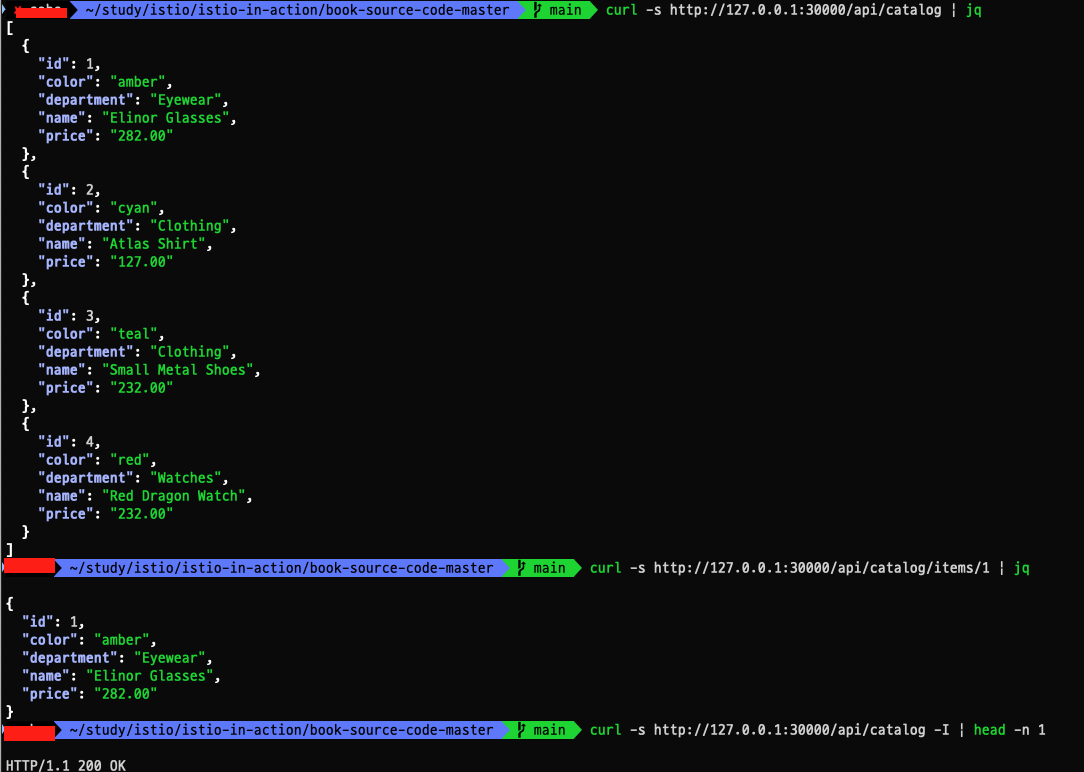

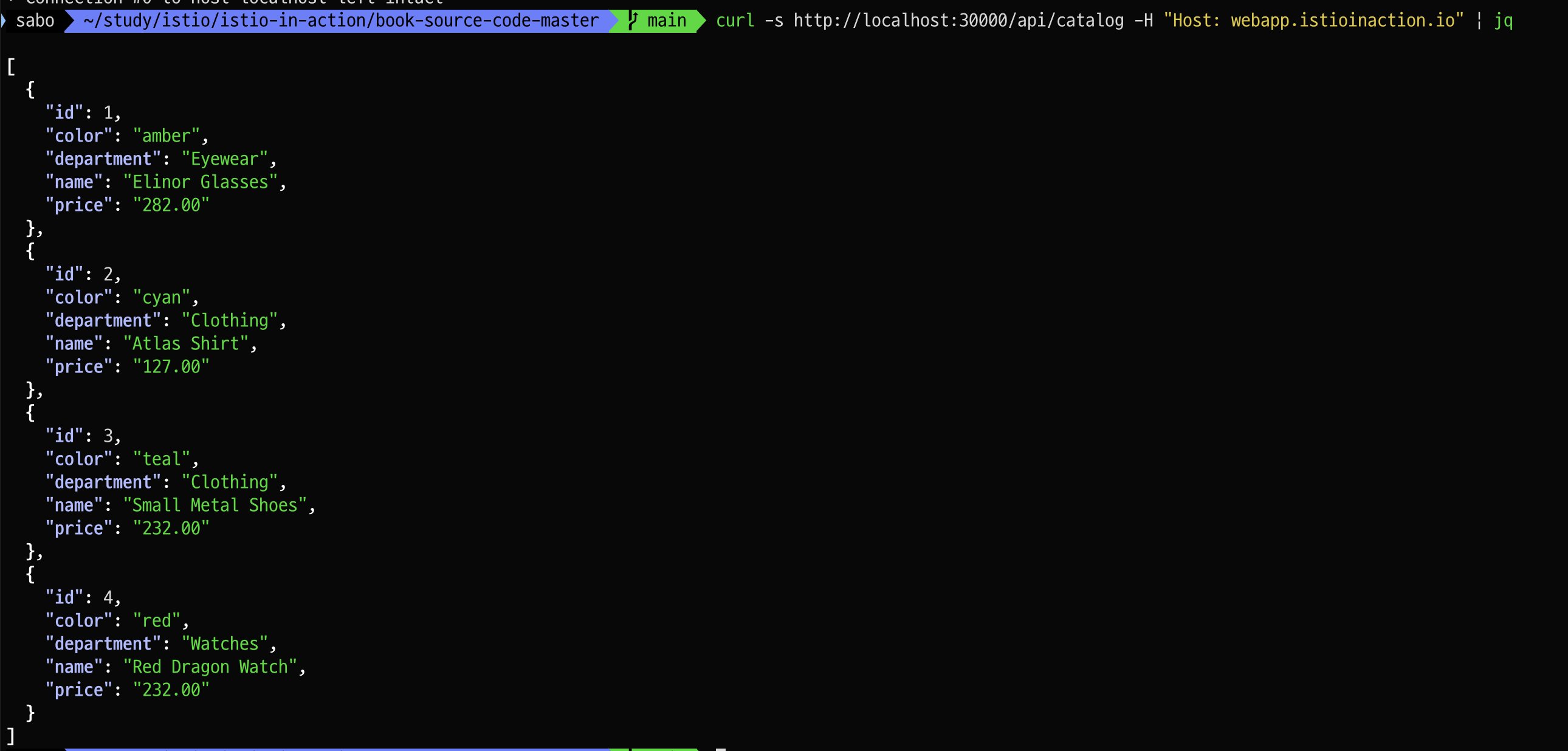

curl -s http://webapp.istioinaction.io:30000/api/catalog | jq
curl -s http://webapp.istioinaction.io:30000/api/catalog | jq
...
다음 히스토그램은 각 프록시가 인바운드 및 아웃바운드 호출에 유지하는 표준 이스티오 메트릭이다. - Docs

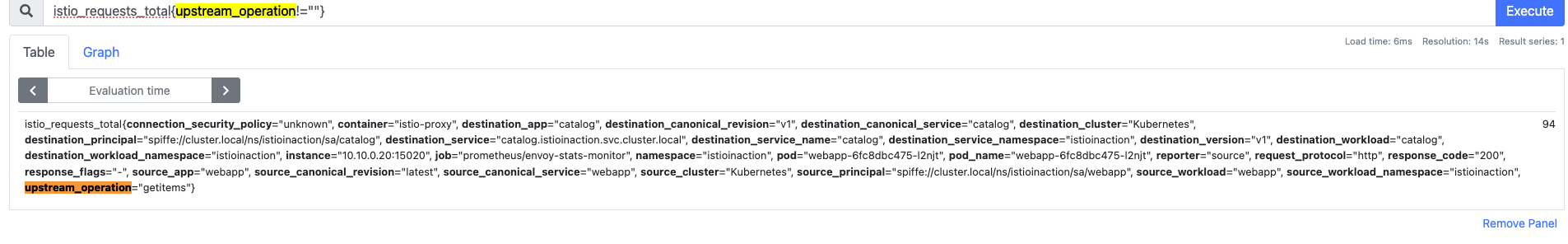

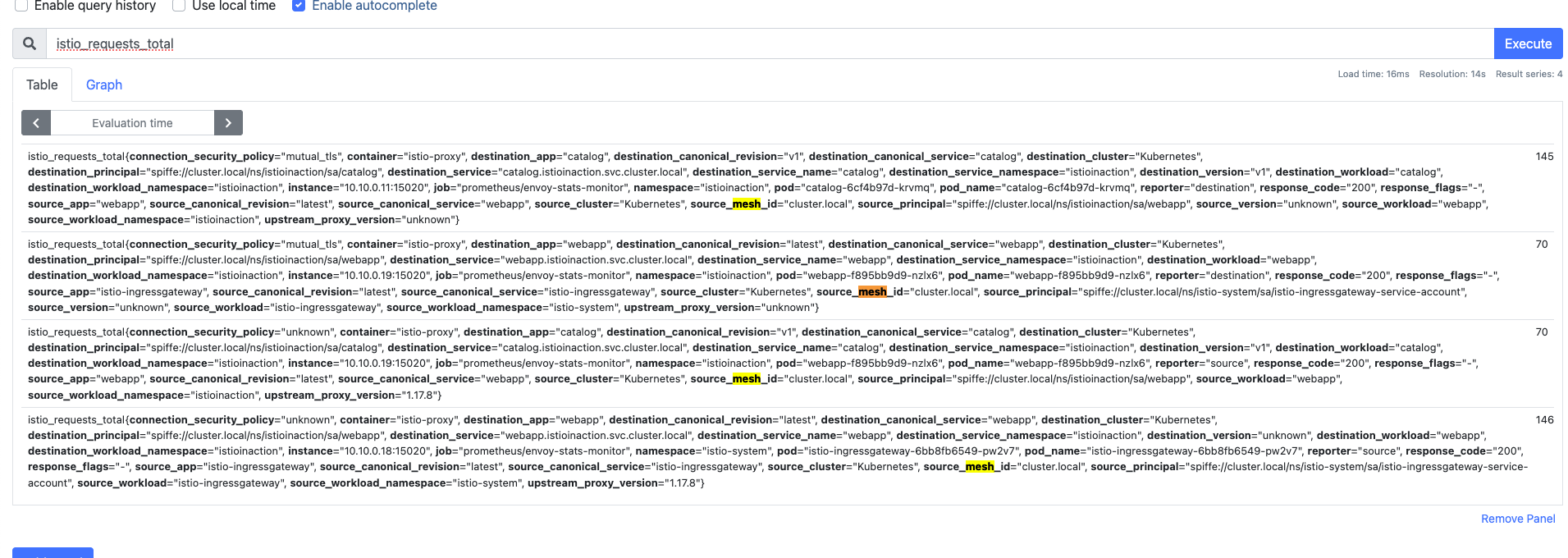

istio_requests_total : This is a COUNTER incremented for every request handled by an Istio proxy.
istio_request_bytes : This is a DISTRIBUTION which measures HTTP request body sizes
istio_response_bytes : This is a DISTRIBUTION which measures HTTP response body sizes.
istio_request_duration_milliseconds : This is a DISTRIBUTION which measures the duration of requests.
→ A COUNTER is a strictly increasing integer , A DISTRIBUTION maps ranges of values to frequency. - Docs
###방법 1 (IstioOperator 명세) : 메시 전체에 적용 - DocsapiVersion: install.istio.io/v1alpha1
kind: IstioOperator
metadata:
name: control-plane
spec:
profile: demo
meshConfig:
defaultConfig: # Defines the default proxy configuration for all services
proxyStatsMatcher: # Customizes the reported metrics
inclusionPrefixes: # Metrics matching the prefix will be reported alongside the default ones.
- "cluster.outbound|80||catalog.istioinaction"
###방법 2 (해당 워크로드 별 명세) : 워크로드 단위로 설정(애노테이션으로 포함할 메트릭 지정) ← 권장 방법
# cat ch7/webapp-deployment-stats-inclusion.yaml
...
template:
metadata:
annotations:
proxy.istio.io/config: |-
proxyStatsMatcher:
inclusionPrefixes:
- "cluster.outbound|80||catalog.istioinaction"
labels:
app: webapp
# 호출테스트
curl -s http://webapp.istioinaction.io:30000/api/catalog | jq
# 적용 전 확인
kubectl exec -it deploy/webapp -c istio-proxy -n istioinaction -- curl localhost:15000/stats | grep catalog
# 적용
cat ch7/webapp-deployment-stats-inclusion.yaml
kubectl apply -n istioinaction -f ch7/webapp-deployment-stats-inclusion.yaml
# 호출테스트
curl -s http://webapp.istioinaction.io:30000/api/catalog | jq
curl -s http://webapp.istioinaction.io:30000/api/catalog | jq
# 적용 후 확인 : catalog.istioinaction 에 대한 metrics 추가

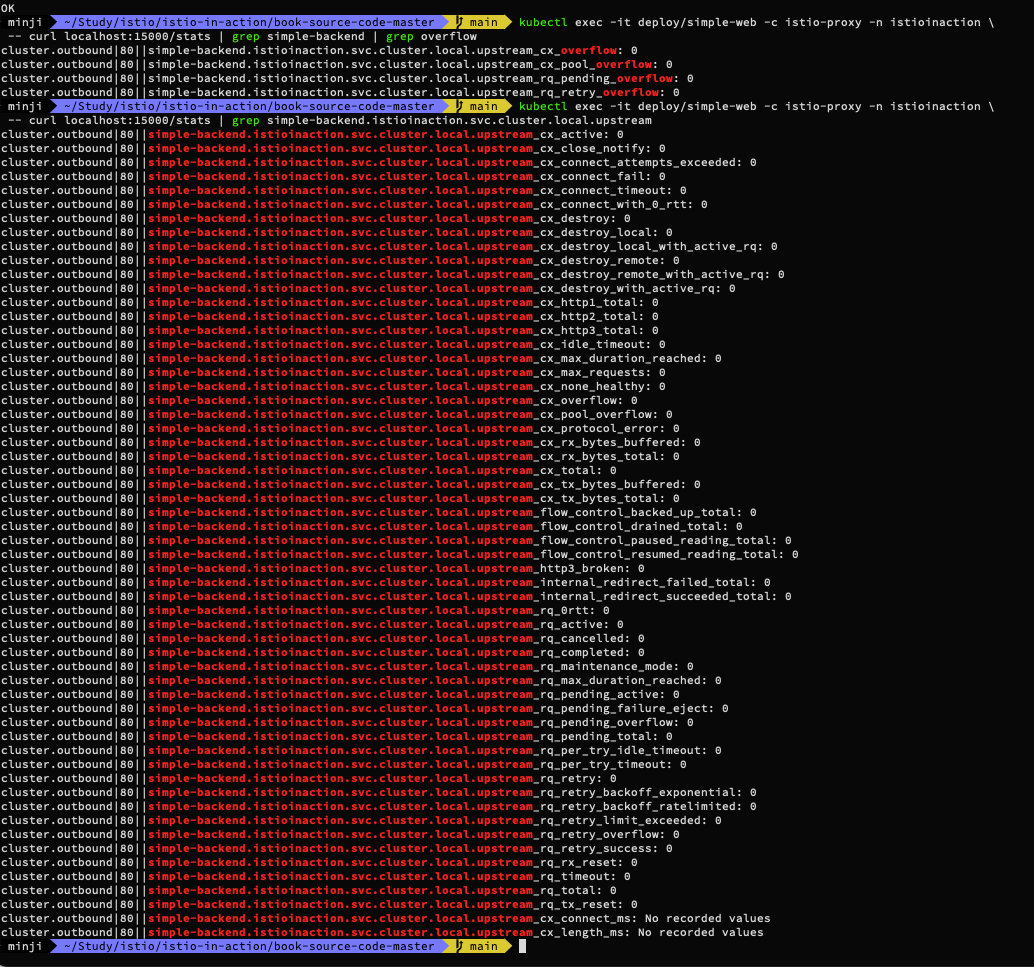

# upstream 클러스터로 향햐는 커넥션 혹은 요청 시 circuit breaking 작동 확인
kubectl exec -it deploy/webapp -c istio-proxy -n istioinaction -- curl localhost:15000/stats | grep catalog
...
cluster.outbound|80||catalog.istioinaction.svc.cluster.local.upstream_cx_active: 2
cluster.outbound|80||catalog.istioinaction.svc.cluster.local.upstream_cx_close_notify: 0
cluster.outbound|80||catalog.istioinaction.svc.cluster.local.upstream_cx_connect_attempts_exceeded: 0
...
cluster.outbound|80||catalog.istioinaction.svc.cluster.local.upstream_rq_200: 2
cluster.outbound|80||catalog.istioinaction.svc.cluster.local.upstream_rq_2xx: 2
cluster.outbound|80||catalog.istioinaction.svc.cluster.local.upstream_rq_active: 0
...
엔보이는 트래픽을 식별 할 때 출처가 내부인지 외부인지를 구분한다.
내부는 보통 메시 내부 트래픽이라 인식하는 것을 말하고, 외부는 메시 외부에서 시작한 트래픽(인그레스 게이트웨이로 들어온 트래픽)을 말한다.
# cluster_name.internal.*. 메트릭을 보면 메시 내부에서 시작해 성공한 요청 개수를 확인 할 수 있다.
kubectl exec -it deploy/**webapp** -c istio-proxy -n istioinaction -- **curl localhost:15000/stats | grep catalog | grep internal
...**
cluster.outbound|80||catalog.istioinaction.svc.cluster.local.**internal.upstream_rq_200**: 2
cluster.outbound|80||catalog.istioinaction.svc.cluster.local.internal.upstream_rq_2xx: 2
cluster.outbound|80||catalog.istioinaction.svc.cluster.local.internal.upstream_rq_completed: 2
**...**

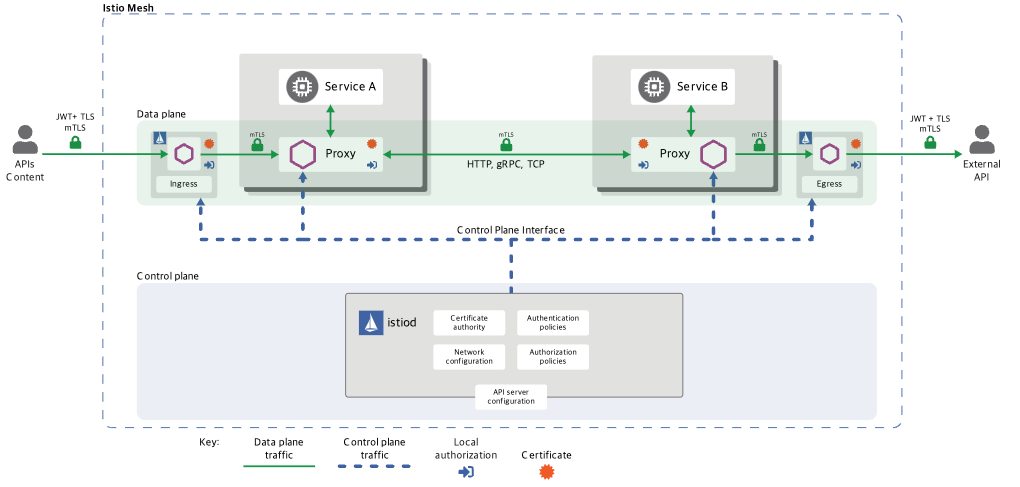

컨트롤 플레인istiod는 xDS 설정 동기화 횟수, 인증서 발급/갱신 상태, 구성 오류 등의 메트릭을 제공하여 메시 운영 상태를 종합적으로 모니터링할 수 있게 한다.
# istiod 파드에 tcp LISTEN port 정보 확인
kubectl exec -it deploy/istiod -n istio-system -- netstat -tnl
Active Internet connections (only servers)
Proto Recv-Q Send-Q Local Address Foreign Address State
tcp 0 0 127.0.0.1:9876 0.0.0.0:* LISTEN
tcp6 0 0 :::8080 :::* LISTEN
tcp6 0 0 :::15017 :::* LISTEN
tcp6 0 0 :::15010 :::* LISTEN
tcp6 0 0 :::15012 :::* LISTEN
tcp6 0 0 :::15014 :::* LISTEN
# 다음 명령어를 실행해 컨트롤 플레인 메트릭을 보자
## CSR : Certificate Signing Request 인증서 발급 요청
## Citadel : Istio 보안 컴포넌트
kubectl exec -it -n istio-system deploy/istiod -n istio-system -- curl localhost:15014/metrics
kubectl exec -it -n istio-system deploy/istiod -n istio-system -- curl localhost:15014/metrics | grep citadel
# HELP citadel_server_csr_count The number of CSRs received by Citadel server.
# TYPE citadel_server_csr_count counter
citadel_server_csr_count 4
# HELP citadel_server_root_cert_expiry_timestamp The unix timestamp, in seconds, when Citadel root cert will expire. A negative time indicates the cert is expired.
# TYPE citadel_server_root_cert_expiry_timestamp gauge
citadel_server_root_cert_expiry_timestamp 2.060988622e+09
# HELP citadel_server_success_cert_issuance_count The number of certificates issuances that have succeeded.
# TYPE citadel_server_success_cert_issuance_count counter
citadel_server_success_cert_issuance_count 4
# 컨트롤 플레인 버전에 대한 런타임 정보 확인 : istio 버전정보
kubectl exec -it -n istio-system deploy/istiod -n istio-system -- curl localhost:15014/metrics | grep istio_build
istio_build{component="pilot",tag="1.17.8"} 1
#
kubectl exec -it -n istio-system deploy/istiod -n istio-system -- curl localhost:15014/metrics | grep convergence
# HELP pilot_proxy_convergence_time Delay in seconds between config change and a proxy receiving all required configuration.
# TYPE pilot_proxy_convergence_time histogram
pilot_proxy_convergence_time_bucket{le="0.1"} 24 # 0.1초 내에 24개의 업데이트가 프록시에 배포됐다
pilot_proxy_convergence_time_bucket{le="0.5"} 25 # 요청 하나는 좀 더 걸려서 0.1~0.5초 범위에 속했다
pilot_proxy_convergence_time_bucket{le="1"} 25
pilot_proxy_convergence_time_bucket{le="3"} 25
pilot_proxy_convergence_time_bucket{le="5"} 25
pilot_proxy_convergence_time_bucket{le="10"} 25
pilot_proxy_convergence_time_bucket{le="20"} 25
pilot_proxy_convergence_time_bucket{le="30"} 25
pilot_proxy_convergence_time_bucket{le="+Inf"} 25
pilot_proxy_convergence_time_sum 0.020836250000000004
pilot_proxy_convergence_time_count 25
이스티오의 데이터·컨트롤 플레인 메트릭은 시스템 운영 세부사항을 노출해 관찰 가능성 구축에 핵심적인 역할을 한다. 수동 접근 대신 프로메테우스 등 시계열 DB와 시각화 도구를 활용해 메트릭 수집·분석을 자동화해야 실용적인 모니터링이 가능하다.
Scraping Istio metrics with Prometheus (실습)
이스티오 메트릭을 프로메테우스로 수집하려면풀(pull) 기반 모델을 사용한다. 프로메테우스가 이스티오 프록시의 메트릭 엔드포인트(예:istio_requests_total)를 주기적으로 스크랩해서 HTTP 요청 수, 오류율 같은 데이터를 자동으로 가져간다.쿠버네티스 환경에서는 서비스 디스커버리 기능으로 파드 메트릭 엔드포인트를 자동 탐지하기 때문에 설정이 간편하고, 고가용성을 위해 여러 프로메테우스 서버를 병렬로 운영할 수 있다.
15020 포트는 Envoy, 애플리케이션, Istio 에이전트의 메트릭을 통합해/stats/prometheus엔드포인트로 제공하고, 헬스체크 및 디버깅 기능까지 포함하는 등 여러 역할을 수행해서 실질적으로 메인 포트라 할 수 있다. 반면 15090은 Envoy 프록시의 원본 메트릭만 노출하는 보조 포트에 가깝다.

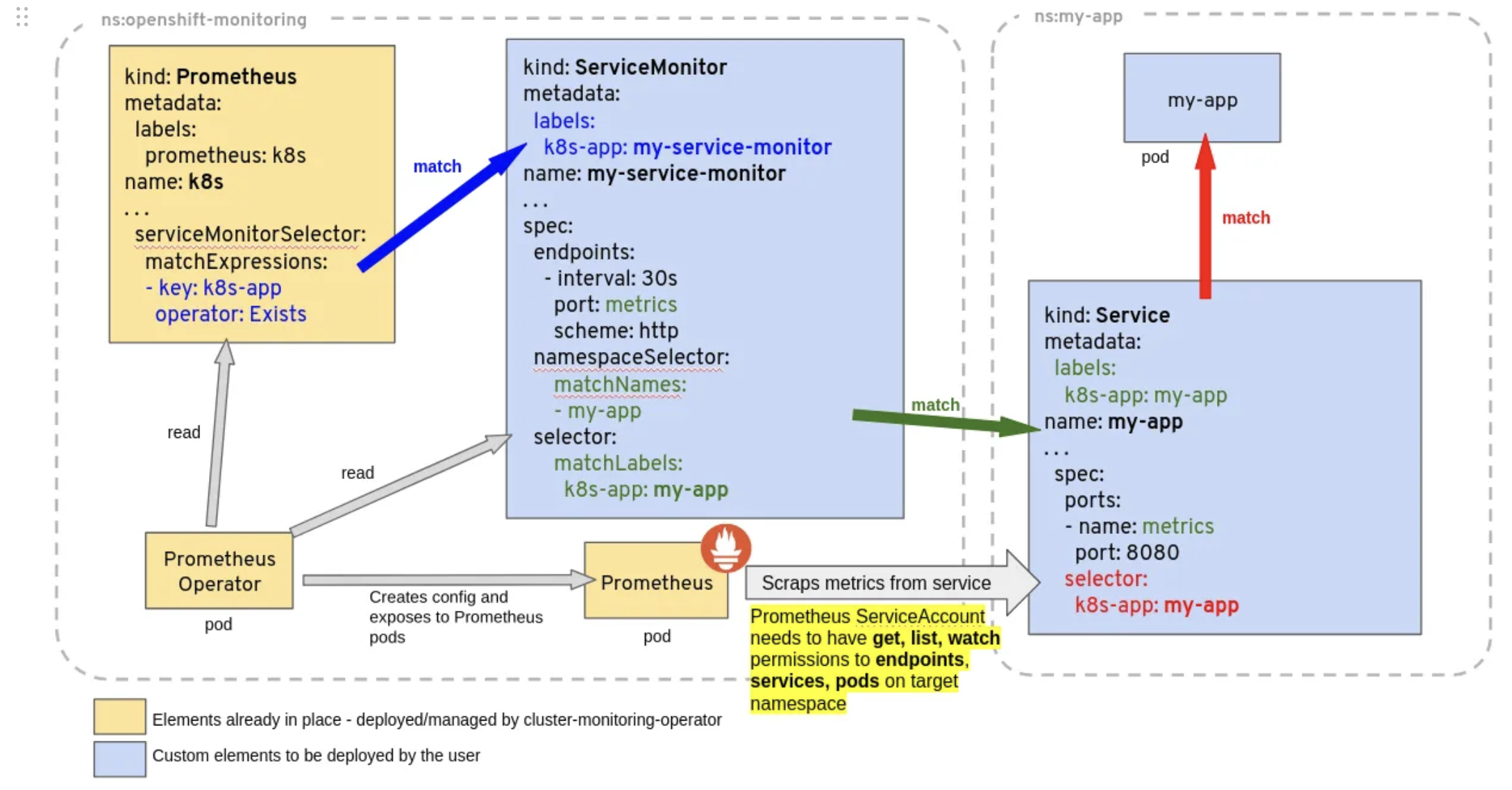

kube-prometheus-stack은 Helm으로 프로메테우스 오퍼레이터·그라파나·Alertmanager 등을 통합 배포해 쿠버네티스 클러스터 모니터링을 자동화하는 솔루션이다.
#
helm repo add prometheus-community https://prometheus-community.github.io/helm-charts
helm repo update
#
cat ch7/prom-values.yaml
open ch7/prom-values.yaml
cat << EOF > prom-values-2.yaml
prometheusOperator:
tls:
enabled: false
admissionWebhooks:
patch:
enabled: false
prometheus:
service:
type: NodePort
nodePort: 30001
grafana:
service:
type: NodePort
nodePort: 30002
EOF
# helm 설치
kubectl create ns prometheus
helm install prom prometheus-community/kube-prometheus-stack --version 13.13.1 \
-n prometheus -f ch7/prom-values.yaml -f prom-values-2.yaml
# 확인
helm list -n prometheus
kubectl get-all -n prometheus # krew plugin
kubectl get sts,deploy,pod,svc,ep,cm,secret -n prometheus
kubectl get crd | grep monitoring
kubectl get prometheus,servicemonitors -n prometheus

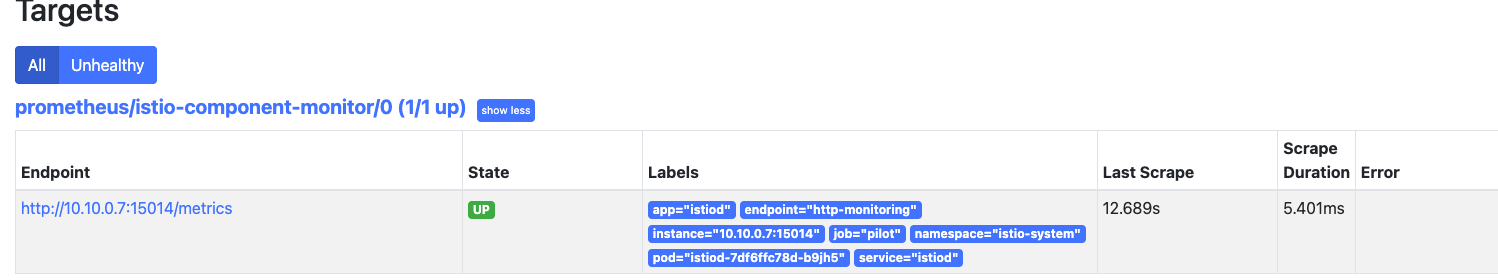

# Prometheus 접속 : Service Discovery, Target 확인
open http://127.0.0.1:30001
#
kubectl get servicemonitors -n prometheus
NAME AGE
prom-kube-prometheus-stack-grafana 12m
prom-kube-prometheus-stack-kube-controller-manager 12m
prom-kube-prometheus-stack-operator 12m
prom-kube-prometheus-stack-prometheus 12m
# (참고) 프로메테우스 버전 확인
kubectl exec -it sts/prometheus-prom-kube-prometheus-stack-prometheus -n prometheus -c prometheus -- prometheus --version
prometheus, version 2.24.0 (branch: HEAD, revision: 02e92236a8bad3503ff5eec3e04ac205a3b8e4fe)
...
# Grafana 접속 : admin / prom-operator
open http://127.0.0.1:30002
##(참고) kube-controller-manager 메트릭 수집 설정
# https://stackoverflow.com/questions/65901186/kube-prometheus-stack-issue-scraping-metrics
docker exec -it myk8s-control-plane curl -s https://172.18.0.2:10257/metrics -k
kubectl edit svc -n kube-system prom-kube-prometheus-stack-kube-controller-manager # 10252 -> 10257로 포트 변경
...
ports:
- name: http-metrics
port: 10257
protocol: TCP
targetPort: 10257
...
kubectl edit servicemonitors -n prometheus prom-kube-prometheus-stack-kube-controller-manager
...
spec:
endpoints:
- bearerTokenFile: /var/run/secrets/kubernetes.io/serviceaccount/token
port: http-metrics
scheme: https
tlsConfig:
caFile: /var/run/secrets/kubernetes.io/serviceaccount/ca.crt
insecureSkipVerify: true
jobLabel: jobLabel
namespaceSelector:
matchNames:
- kube-system
selector:
matchLabels:
app: kube-prometheus-stack-kube-controller-manager
release: prom
이스티오 컨트롤 플레인과 워크로드를 긁어가도록 프로메테우스 오퍼레이터 설정하기
프로메테우스가 이스티오에서 메트릭을 수집하도록 설정하기 위해 프로메테우스 오퍼레이터의 커스텀 리소스 ServiceMonitor 와 PodMonitor 를 사용할 것이다.
##이스티오 컨트롤 플레인 구성 요소를 긁어오도록 ServiceMonitor 리소스를 설정하는 방법은 다음과 같다.
# cat ch7/service-monitor-cp.yaml
apiVersion: monitoring.coreos.com/v1
kind: ServiceMonitor
metadata:
name: istio-component-monitor
namespace: prometheus
labels:
monitoring: istio-components
release: prom
spec:
jobLabel: istio
targetLabels: [app]
selector:
matchExpressions:
- {key: istio, operator: In, values: [pilot]}
namespaceSelector:
any: true
endpoints:
- port: http-monitoring # 15014
interval: 15s
# istiod의 Service Spec ServiceMonitor 에서 selector 에 istio=pilot 매칭 확인
kubectl describe svc istiod -n istio-system
Name: istiod
Labels: app=istiod
...
istio=pilot
...
Port: http-monitoring 15014/TCP
TargetPort: 15014/TCP
Endpoints: 10.10.0.7:15014
...
#
kubectl get pod -n istio-system -l istio=pilot
NAME READY STATUS RESTARTS AGE
istiod-7df6ffc78d-826zx 1/1 Running 0 52m
# ServiceMonitor 적용
kubectl apply -f ch7/service-monitor-cp.yaml -n prometheus
# 확인
kubectl get servicemonitor -n prometheus
NAME AGE
istio-component-monitor 9s
prom-kube-prometheus-stack-grafana 43m
prom-kube-prometheus-stack-kube-controller-manager 43m
prom-kube-prometheus-stack-operator 43m
prom-kube-prometheus-stack-prometheus 43m
#
kubectl get svc,ep istiod -n istio-system
kubectl exec -it netshoot -- curl -s istiod.istio-system:15014/metrics
kubectl exec -it netshoot -- curl -s istiod.istio-system:15014/metrics | grep pilot_xds
kubectl exec -it netshoot -- curl -s istiod.istio-system:15014/metrics | grep citadel
데이터 플레인 수집 활성화 : PodMonitor 리소스를 사용해 istio-proxy 컨테이너를 포함하는 모든 파드에서 메트릭을 수집하자
이 이미지는 이스티오 사이드카(Envoy 프록시와 파일럿 에이전트)가 파드 내부에서 어떻게 동작하며, 주요 포트들이 어떤 역할을 하는지 알려준다.
15020 포트: 메인 엔드포인트로, Envoy, 파일럿 에이전트, (설정 시) 애플리케이션 메트릭을 집계해 Prometheus가 스크랩할 수 있게 노출합니다. 헬스체크와 디버깅 정보도 제공
15090 포트: Envoy 프록시가 자체적으로 생성하는 원본 메트릭(xDS, 커넥션, HTTP 통계 등)을 노출
15000 포트: Envoy 관리 인터페이스를 노출
15004, 15053 포트: 파일럿 에이전트의 디버그, DNS 프록시 등의 내부 통신에 사용
15001, 15006, 15021 포트: 각각 아웃바운드 트래픽, 인바운드 트래픽, 쿠버네티스 레디니스 프로브에 사용
#

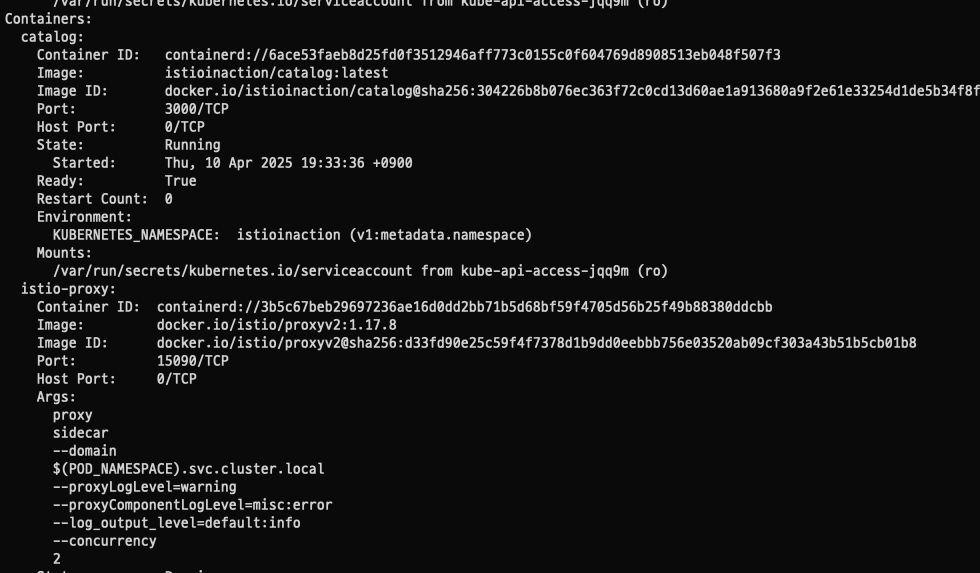

kubectl describe pod -n istioinaction
...
Annotations: ...
prometheus.io/path: /stats/prometheus
prometheus.io/port: 15020
prometheus.io/scrape: true
#
cat ch7/pod-monitor-dp.yaml
apiVersion: monitoring.coreos.com/v1
kind: PodMonitor
metadata:
name: envoy-stats-monitor
namespace: prometheus
labels:
monitoring: istio-proxies
release: prom
spec:
selector:
matchExpressions:
- {key: istio-prometheus-ignore, operator: DoesNotExist}
namespaceSelector:
any: true
jobLabel: envoy-stats
podMetricsEndpoints:
- path: /stats/prometheus
interval: 15s
relabelings:
- action: keep
sourceLabels: [__meta_kubernetes_pod_container_name]
regex: "istio-proxy"
- action: keep
sourceLabels: [__meta_kubernetes_pod_annotationpresent_prometheus_io_scrape]
- sourceLabels: [
__address__, __meta_kubernetes_pod_annotation_prometheus_io_port]
action: replace
regex: ([^:]+)(?::\d+)?;(\d+)
replacement: $1:$2
targetLabel: __address__
- action: labeldrop
regex: "__meta_kubernetes_pod_label_(.+)"
- sourceLabels: [__meta_kubernetes_namespace]
action: replace
targetLabel: namespace
- sourceLabels: [__meta_kubernetes_pod_name]
action: replace
targetLabel: pod_name
# PodMonitor 설정 적용
kubectl apply -f ch7/pod-monitor-dp.yaml -n prometheus
#
kubectl get podmonitor -n prometheus
NAME AGE
envoy-stats-monitor 6s
# metric 확인을 위해서 호출테스트
for in in {1..10}; do curl -s http://webapp.istioinaction.io:30000/ ; sleep 0.5; done
for in in {1..10}; do curl -s http://webapp.istioinaction.io:30000/api/catalog ; sleep 0.5; done
# 반복 접속
while true; do curl -s http://webapp.istioinaction.io:30000/api/catalog ; date "+%Y-%m-%d %H:%M:%S" ; sleep 1; echo; done
#
WEBAPP=$(kubectl get pod -n istioinaction -l app=webapp -o jsonpath='{.items[0].status.podIP}')
kubectl exec -it netshoot -- curl -s $WEBAPP:15020/stats/prometheus
...
kubectl exec -it netshoot -- curl -s $WEBAPP:15090/stats/prometheus
...
이스티오의 표준 메트릭(예:istio_requests_total)은Telemetry API를 통해 커스터마이징 가능하다.
디멘션 추가:request_host,destination_port같은 속성을 메트릭에 추가해 세부 분석 가능.
태그 제거:grpc_response_status같은 불필요한 태그 삭제 가능.
새 메트릭 생성:COUNTER,DISTRIBUTION타입의 사용자 정의 메트릭 정의 가능.
버전별 차이: 1.18+는 Telemetry API 권장, 이전 버전은EnvoyFilter설정 필요.
# 메트릭 정보 수정 시 모든 버전의 envoyfilter 에 반영(업데이트)되는지 확인해보자.
kubectl get envoyfilter -n istio-system
NAME AGE
stats-filter-1.13 13h # 스터디 실습에서 사용
stats-filter-1.14 13h
stats-filter-1.15 13h
stats-filter-1.16 13h
stats-filter-1.17 13h # 현재 실습 istiod 버전
tcp-stats-filter-1.13 13h
tcp-stats-filter-1.14 13h
tcp-stats-filter-1.15 13h
tcp-stats-filter-1.16 13h
tcp-stats-filter-1.17 13h
#
kubectl get envoyfilter stats-filter-1.13 -n istio-system -o yaml
...
spec:
configPatches:
- applyTo: HTTP_FILTER
match:
context: SIDECAR_OUTBOUND
listener:
filterChain:
filter:
name: envoy.filters.network.http_connection_manager
subFilter:
name: envoy.filters.http.router
proxy:
proxyVersion: ^1\.13.*
patch:
operation: INSERT_BEFORE
value:
name: istio.stats # 필터 이름
typed_config:
'@type': type.googleapis.com/udpa.type.v1.TypedStruct
type_url: type.googleapis.com/envoy.extensions.filters.http.wasm.v3.Wasm
value:
config: # 필터 설정
configuration:
'@type': type.googleapis.com/google.protobuf.StringValue
value: |
{
"debug": "false",
"stat_prefix": "istio"
}
root_id: stats_outbound
vm_config:
code:
local:
inline_string: envoy.wasm.stats
runtime: envoy.wasm.runtime.null
vm_id: stats_outbound
...
###ADDING DIMENSIONS TO EXISTING METRICS 기존 메트릭에 디멘션 추가하기
#
cat ch7/metrics/istio-operator-new-dimensions.yaml
apiVersion: install.istio.io/v1alpha1
kind: IstioOperator
spec:
profile: demo
values:
telemetry:
v2:
prometheus:
configOverride:
inboundSidecar:
metrics:
- name: requests_total
dimensions: # 추가한 새 디멘션
upstream_proxy_version: upstream_peer.istio_version
source_mesh_id: node.metadata['MESH_ID']
tags_to_remove: # 제거한 태그 목록
- request_protocol
outboundSidecar:
metrics:
- name: requests_total
dimensions:
upstream_proxy_version: upstream_peer.istio_version
source_mesh_id: node.metadata['MESH_ID']
tags_to_remove:
- request_protocol
gateway:
metrics:
- name: requests_total
dimensions:
upstream_proxy_version: upstream_peer.istio_version
source_mesh_id: node.metadata['MESH_ID']
tags_to_remove:
- request_protocol
# 기존 설정 확인
kubectl get istiooperator installed-state -n istio-system -o yaml | grep -E "prometheus:|telemetry:" -A2
telemetry:
enabled: true
v2:
--
prometheus:
enabled: true
wasmEnabled: false
# 메트릭 확인 : request_protocol 디멘션이 메트릭에 있는지 먼저 확인 >> 아래 설정 적용 후에 확인 시 해당 디멘션 없이 출력됨.
# 프로메테우스 UI 에서도 확인 : istio_requests_total - Link
kubectl -n istioinaction exec -it deploy/webapp -c istio-proxy \
-- curl localhost:15000/stats/prometheus | grep istio_requests_total
...
# 설정 적용
docker exec -it myk8s-control-plane bash
----------------------------------------
# 파일 작성
cat << EOF > istio-operator-new-dimensions.yaml
apiVersion: install.istio.io/v1alpha1
kind: IstioOperator
spec:
profile: demo
values:
telemetry:
v2:
prometheus:
configOverride:
inboundSidecar:
metrics:
- name: requests_total
dimensions:
upstream_proxy_version: upstream_peer.istio_version
source_mesh_id: node.metadata['MESH_ID']
tags_to_remove:
- request_protocol
outboundSidecar:
metrics:
- name: requests_total
dimensions:
upstream_proxy_version: upstream_peer.istio_version
source_mesh_id: node.metadata['MESH_ID']
tags_to_remove:
- request_protocol
gateway:
metrics:
- name: requests_total
dimensions:
upstream_proxy_version: upstream_peer.istio_version
source_mesh_id: node.metadata['MESH_ID']
tags_to_remove:
- request_protocol
EOF
istioctl verify-install -f istio-operator-new-dimensions.yaml # 리소스별로 적용결과를 출력
istioctl install -f istio-operator-new-dimensions.yaml -y
exit
----------------------------------------

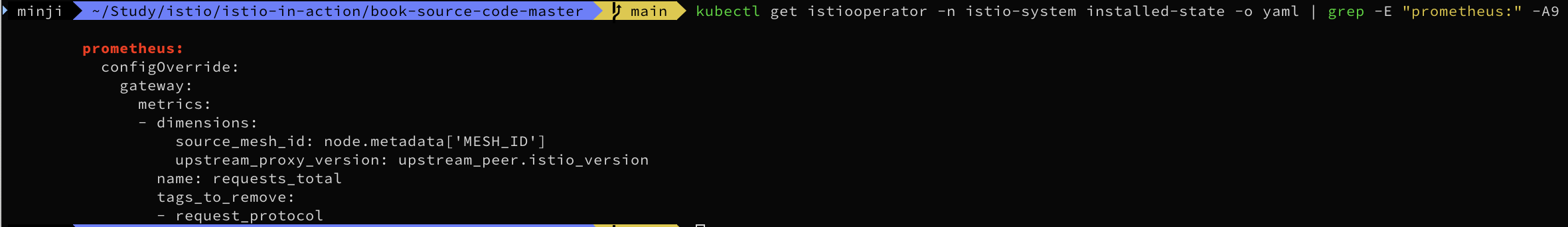

# 변경 설정 확인
kubectl get istiooperator -n istio-system installed-state -o yaml | grep -E "prometheus:" -A9
prometheus:
configOverride:
gateway:
metrics:
- dimensions:
source_mesh_id: node.metadata['MESH_ID']
upstream_proxy_version: upstream_peer.istio_version
name: requests_total
tags_to_remove:
- request_protocol
# envoyfilter "stats-filter-{stat-postfix}"도 업데이트 확인
kubectl get envoyfilter stats-filter-1.13 -n istio-system -o yaml
...
spec:
configPatches:
- applyTo: HTTP_FILTER
match:
context: SIDECAR_OUTBOUND
listener:
filterChain:
filter:
name: envoy.filters.network.http_connection_manager
subFilter:
name: envoy.filters.http.router
proxy:
proxyVersion: ^1\.13.*
patch:
operation: INSERT_BEFORE
value:
name: istio.stats
typed_config:
'@type': type.googleapis.com/udpa.type.v1.TypedStruct
type_url: type.googleapis.com/envoy.extensions.filters.http.wasm.v3.Wasm
value:
config:
configuration:
'@type': type.googleapis.com/google.protobuf.StringValue
value: |
{"metrics":[{"dimensions":{"source_mesh_id":"node.metadata['MESH_ID']","upstream_proxy_version":"upstream_peer.istio_version"},"name":"requests_total","tags_to_remove":["request_protocol"]}]}
root_id: stats_outbound
vm_config:
code:
local:
inline_string: envoy.wasm.stats
runtime: envoy.wasm.runtime.null
vm_id: stats_outbound
...
# 나머지 버전에서도 업데이트 반영되었는지 확인해보자.
kubectl get envoyfilter stats-filter-1.14 -n istio-system -o yaml | grep MESH_ID
kubectl get envoyfilter stats-filter-1.15 -n istio-system -o yaml | grep MESH_ID
kubectl get envoyfilter stats-filter-1.16 -n istio-system -o yaml | grep MESH_ID
kubectl get envoyfilter stats-filter-1.17 -n istio-system -o yaml | grep MESH_ID
...
#
git clone https://github.com/AcornPublishing/istio-in-action
cd istio-in-action/book-source-code-master
pwd # 각자 자신의 pwd 경로
code .
# 아래 extramounts 생략 시, myk8s-control-plane 컨테이너 sh/bash 진입 후 직접 git clone 가능
kind create cluster --name myk8s --image kindest/node:v1.23.17 --config - <<EOF
kind: Cluster
apiVersion: kind.x-k8s.io/v1alpha4
nodes:
- role: control-plane
extraPortMappings:
- containerPort: 30000 # Sample Application (istio-ingrssgateway) HTTP
hostPort: 30000
- containerPort: 30001 # Prometheus
hostPort: 30001
- containerPort: 30002 # Grafana
hostPort: 30002
- containerPort: 30003 # Kiali
hostPort: 30003
- containerPort: 30004 # Tracing
hostPort: 30004
- containerPort: 30005 # Sample Application (istio-ingrssgateway) HTTPS
hostPort: 30005
- containerPort: 30006 # TCP Route
hostPort: 30006
- containerPort: 30007 # kube-ops-view
hostPort: 30007
extraMounts: # 해당 부분 생략 가능
- hostPath: /Users/gasida/Downloads/istio-in-action/book-source-code-master # 각자 자신의 pwd 경로로 설정
containerPath: /istiobook
networking:
podSubnet: 10.10.0.0/16
serviceSubnet: 10.200.1.0/24
EOF
# 설치 확인
docker ps
# 노드에 기본 툴 설치
docker exec -it myk8s-control-plane sh -c 'apt update && apt install tree psmisc lsof wget bridge-utils net-tools dnsutils tcpdump ngrep iputils-ping git vim -y'
# (옵션) kube-ops-view
helm repo add geek-cookbook https://geek-cookbook.github.io/charts/
helm install kube-ops-view geek-cookbook/kube-ops-view --version 1.2.2 --set service.main.type=NodePort,service.main.ports.http.nodePort=30007 --set env.TZ="Asia/Seoul" --namespace kube-system
kubectl get deploy,pod,svc,ep -n kube-system -l app.kubernetes.io/instance=kube-ops-view
## kube-ops-view 접속 URL 확인
open "http://localhost:30007/#scale=1.5"
open "http://localhost:30007/#scale=1.3"
# (옵션) metrics-server
helm repo add metrics-server https://kubernetes-sigs.github.io/metrics-server/
helm install metrics-server metrics-server/metrics-server --set 'args[0]=--kubelet-insecure-tls' -n kube-system
kubectl get all -n kube-system -l app.kubernetes.io/instance=metrics-server
# myk8s-control-plane 진입 후 설치 진행
docker exec -it myk8s-control-plane bash
-----------------------------------
# (옵션) 코드 파일들 마운트 확인
tree /istiobook/ -L 1
혹은
git clone ... /istiobook
# istioctl 설치
export ISTIOV=1.17.8
echo 'export ISTIOV=1.17.8' >> /root/.bashrc
curl -s -L https://istio.io/downloadIstio | ISTIO_VERSION=$ISTIOV sh -
cp istio-$ISTIOV/bin/istioctl /usr/local/bin/istioctl
istioctl version --remote=false
# default 프로파일 컨트롤 플레인 배포
istioctl install --set profile=default -y
# 설치 확인 : istiod, istio-ingressgateway, crd 등
kubectl get istiooperators -n istio-system -o yaml
kubectl get all,svc,ep,sa,cm,secret,pdb -n istio-system
kubectl get cm -n istio-system istio -o yaml
kubectl get crd | grep istio.io | sort
# 보조 도구 설치
kubectl apply -f istio-$ISTIOV/samples/addons
kubectl get pod -n istio-system
# 빠져나오기
exit
-----------------------------------
# istio-proxy 로그 출력 설정 : configmap 에 mesh 바로 아래에 accessLogFile 부분 추가
KUBE_EDITOR="nano" kubectl edit cm -n istio-system istio
...
mesh: |-
accessLogFile: /dev/stdout
...
# 실습을 위한 네임스페이스 설정
kubectl create ns istioinaction
kubectl label namespace istioinaction istio-injection=enabled
kubectl get ns --show-labels
# istio-ingressgateway 서비스 : NodePort 변경 및 nodeport 지정 변경 , externalTrafficPolicy 설정 (ClientIP 수집)
kubectl patch svc -n istio-system istio-ingressgateway -p '{"spec": {"type": "NodePort", "ports": [{"port": 80, "targetPort": 8080, "nodePort": 30000}]}}'
kubectl patch svc -n istio-system istio-ingressgateway -p '{"spec": {"type": "NodePort", "ports": [{"port": 443, "targetPort": 8443, "nodePort": 30005}]}}'
kubectl patch svc -n istio-system istio-ingressgateway -p '{"spec":{"externalTrafficPolicy": "Local"}}'
kubectl describe svc -n istio-system istio-ingressgateway
# NodePort 변경 및 nodeport 30001~30003으로 변경 : prometheus(30001), grafana(30002), kiali(30003), tracing(30004)
kubectl patch svc -n istio-system prometheus -p '{"spec": {"type": "NodePort", "ports": [{"port": 9090, "targetPort": 9090, "nodePort": 30001}]}}'
kubectl patch svc -n istio-system grafana -p '{"spec": {"type": "NodePort", "ports": [{"port": 3000, "targetPort": 3000, "nodePort": 30002}]}}'
kubectl patch svc -n istio-system kiali -p '{"spec": {"type": "NodePort", "ports": [{"port": 20001, "targetPort": 20001, "nodePort": 30003}]}}'
kubectl patch svc -n istio-system tracing -p '{"spec": {"type": "NodePort", "ports": [{"port": 80, "targetPort": 16686, "nodePort": 30004}]}}'
# Prometheus 접속 : envoy, istio 메트릭 확인
open http://127.0.0.1:30001
# Grafana 접속
open http://127.0.0.1:30002

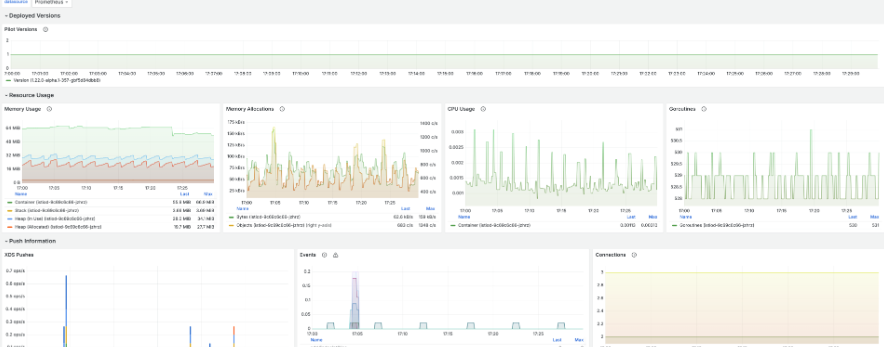

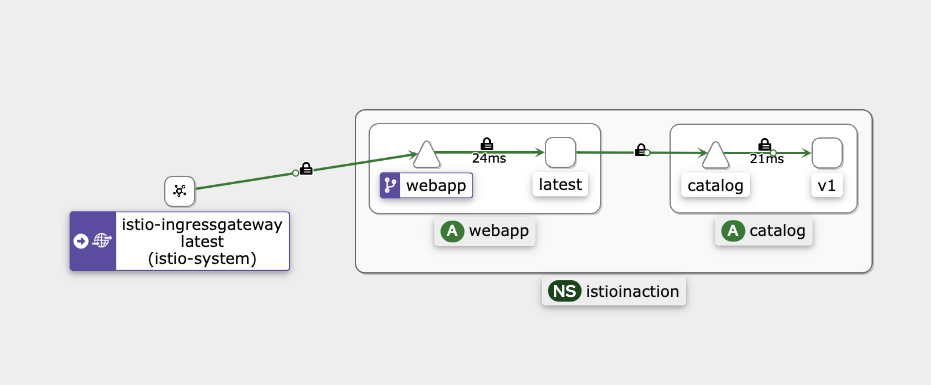

# Kiali 접속 1 : NodePort
open http://127.0.0.1:30003
# (옵션) Kiali 접속 2 : Port forward
kubectl port-forward deployment/kiali -n istio-system 20001:20001 &
open http://127.0.0.1:20001

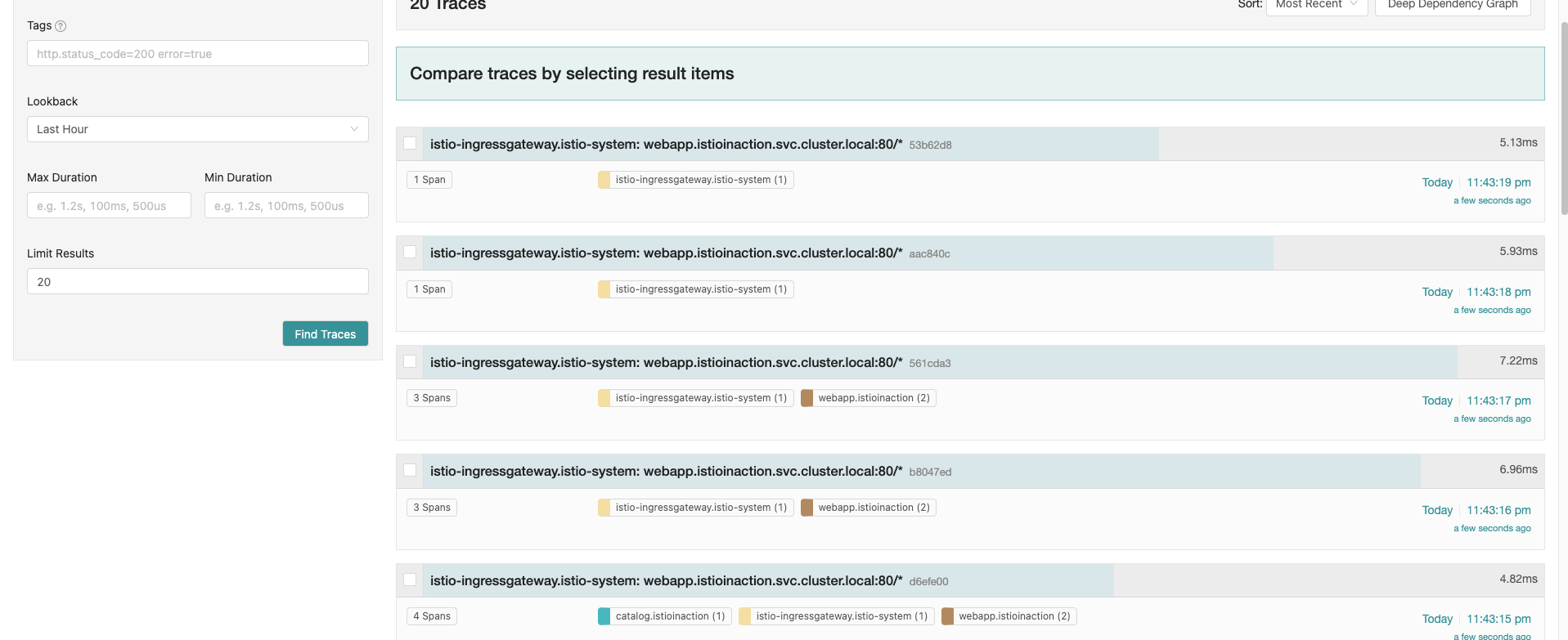

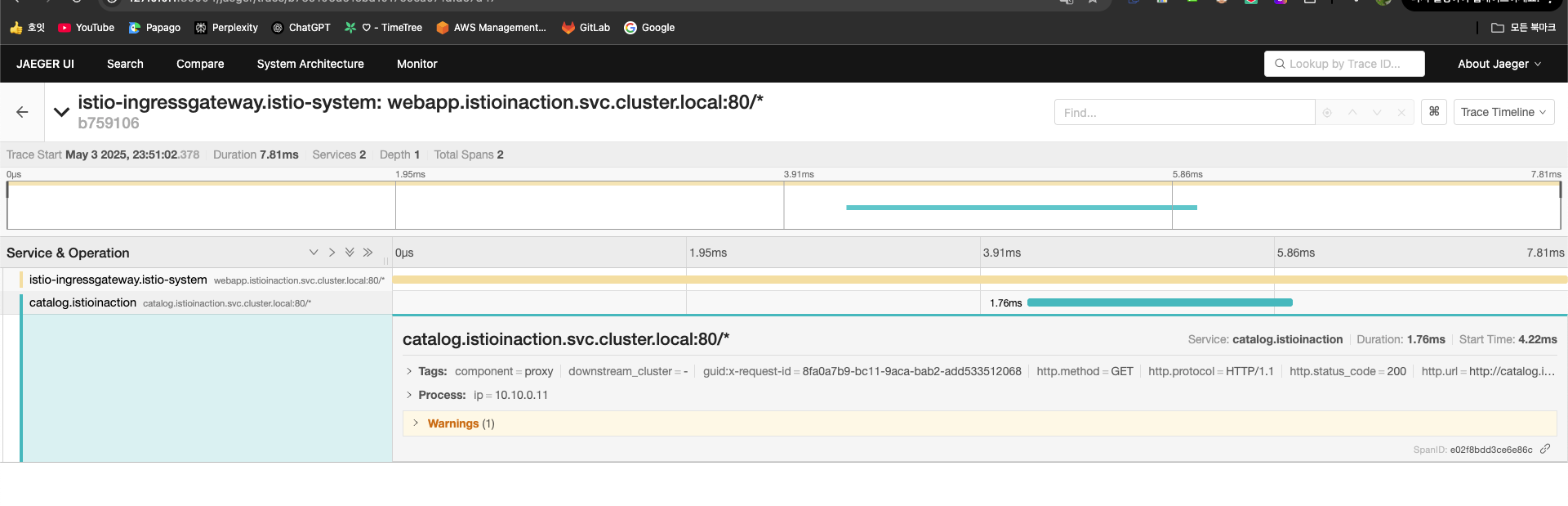

# tracing 접속 : 예거 트레이싱 대시보드
open http://127.0.0.1:30004
# 접속 테스트용 netshoot 파드 생성
cat <<EOF | kubectl apply -f -
apiVersion: v1
kind: Pod
metadata:
name: netshoot
spec:
containers:
- name: netshoot
image: nicolaka/netshoot
command: ["tail"]
args: ["-f", "/dev/null"]
terminationGracePeriodSeconds: 0
EOF
6.1 Building resilience into the application
마이크로서비스는 분산 환경에서 불가피한 장애에 대비해, 재시도, 타임아웃, 서킷 브레이커 등 복원력 패턴을 일관되게 적용하여 서비스 연쇄 장애를 방지하고 전체 시스템의 안정성과 가용성을 높여야 합니다.
서비스 메시 기술이 등장하기 전에는, 개발자들이 각 애플리케이션 코드에 직접 복원력 패턴(재시도, 타임아웃, 서킷 브레이커 등)을 구현해야 했고, 트위터 Finagle, 넷플릭스 Hystrix·Ribbon 같은 오픈소스 프레임워크가 등장했지만, 언어와 프레임워크마다 구현 방식이 달라 유지보수와 일관성 확보에 어려움이 있었습니다.

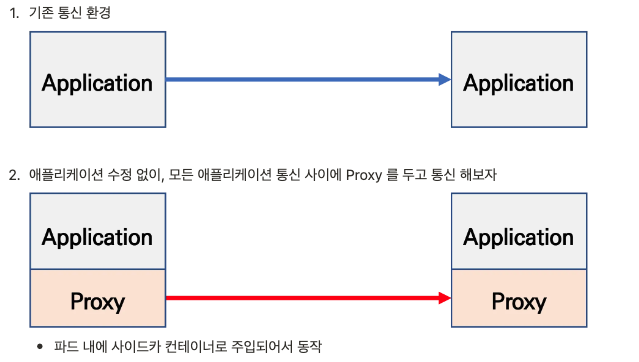

이스티오의 서비스 프록시는 각 애플리케이션 옆에 사이드카로 배포되어 모든 네트워크 트래픽을 가로채고, 애플리케이션 코드 수정 없이 재시도, 타임아웃, 서킷 브레이킹, 클라이언트 측 로드 밸런싱 등 다양한 복원력 패턴을 프록시 레벨에서 일관되게 적용할 수 있게 해줍니다.
이스티오는 애플리케이션 인스턴스 옆에 배치된사이드카 프록시를 통해 복원력 패턴(재시도/서킷브레이커 등)을 중앙 게이트웨이 없이 분산 처리하며, 기존의 중앙 집중식 하드웨어/미들웨어 방식보다동적 클라우드 환경에 적합한 유연성과 확장성을 제공합니다.
6.2 Client-side load balancing 클라이언트 측 로드 밸런싱 (실습)
Server-side 로드 밸런싱은 중앙 집중식 장치가 트래픽을 분배하는 방식이고, client-side 로드 밸런싱은 클라이언트(또는 프록시)가 엔드포인트 정보를 직접 받아 분산 처리하는 방식으로, 분산성과 유연성은 client-side가 높지만, 관리와 보안은 server-side가 더 용이합니다.
이스티오 DestinationRule 리소스로 simple-backend 서비스를 호출하는 모든 클라이언트의 로드 밸런싱을 ROUND_ROBIN으로 설정하자.
**DestinationRule**는 특정 목적지를 호출하는 메시 내 클라이언트들에 정책을 지정한다.
simple-backend 용 첫 DestinationRule는 다음과 같다.
# cat ch6/simple-backend-dr-rr.yaml
apiVersion: networking.istio.io/v1beta1
kind: DestinationRule
metadata:
name: simple-backend-dr
spec:
host: simple-backend.istioinaction.svc.cluster.local
trafficPolicy:
loadBalancer:
simple: ROUND_ROBIN # 엔드포인트 결정을 '순서대로 돌아가며'
# DestinationRule 적용 : ROUND_ROBIN
cat ch6/simple-backend-dr-rr.yaml
kubectl apply -f ch6/simple-backend-dr-rr.yaml -n istioinaction
# 확인 : DestinationRule 단축어 dr
kubectl get dr -n istioinaction
NAME HOST AGE
simple-backend-dr simple-backend.istioinaction.svc.cluster.local 11s
kubectl get destinationrule simple-backend-dr -n istioinaction \
-o jsonpath='{.spec.trafficPolicy.loadBalancer.simple}{"\n"}'
ROUND_ROBIN
# 호출 : 이 예시 서비스 집합에서는 호출 체인을 보여주는 JSON 응답을 받느다
## simple-web 서비스는 simple-backend 서비스를 호출하고, 우리는 궁극적으로 simple-backend-1 에서 온 응답 메시지 Hello를 보게 된다.
## 몇 번 더 반복하면 simple-backend-1 과 simple-backend-2 에게 응답을 받는다.
curl -s http://simple-web.istioinaction.io:30000 | jq ".upstream_calls[0].body"

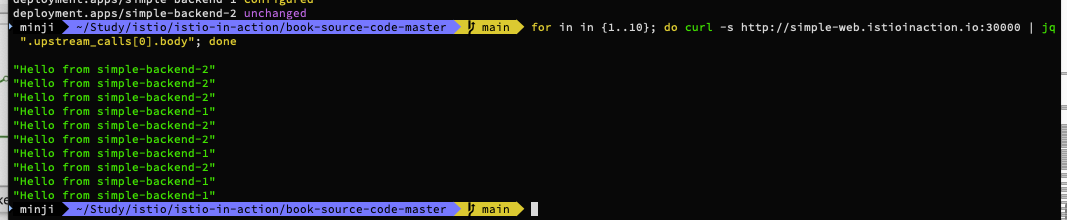

# 반복 호출 확인 : 파드 비중은 backend-2가 2개임
for in in {1..10}; do curl -s http://simple-web.istioinaction.io:30000 | jq ".upstream_calls[0].body"; done
for in in {1..50}; do curl -s http://simple-web.istioinaction.io:30000 | jq ".upstream_calls[0].body"; done | sort | uniq -c | sort -nr
# 로그 확인 : backend 요청을 하면 요청을 처리할 redirect 주소를 응답 (301), 전달 받은 redirect(endpoint)로 다시 요청

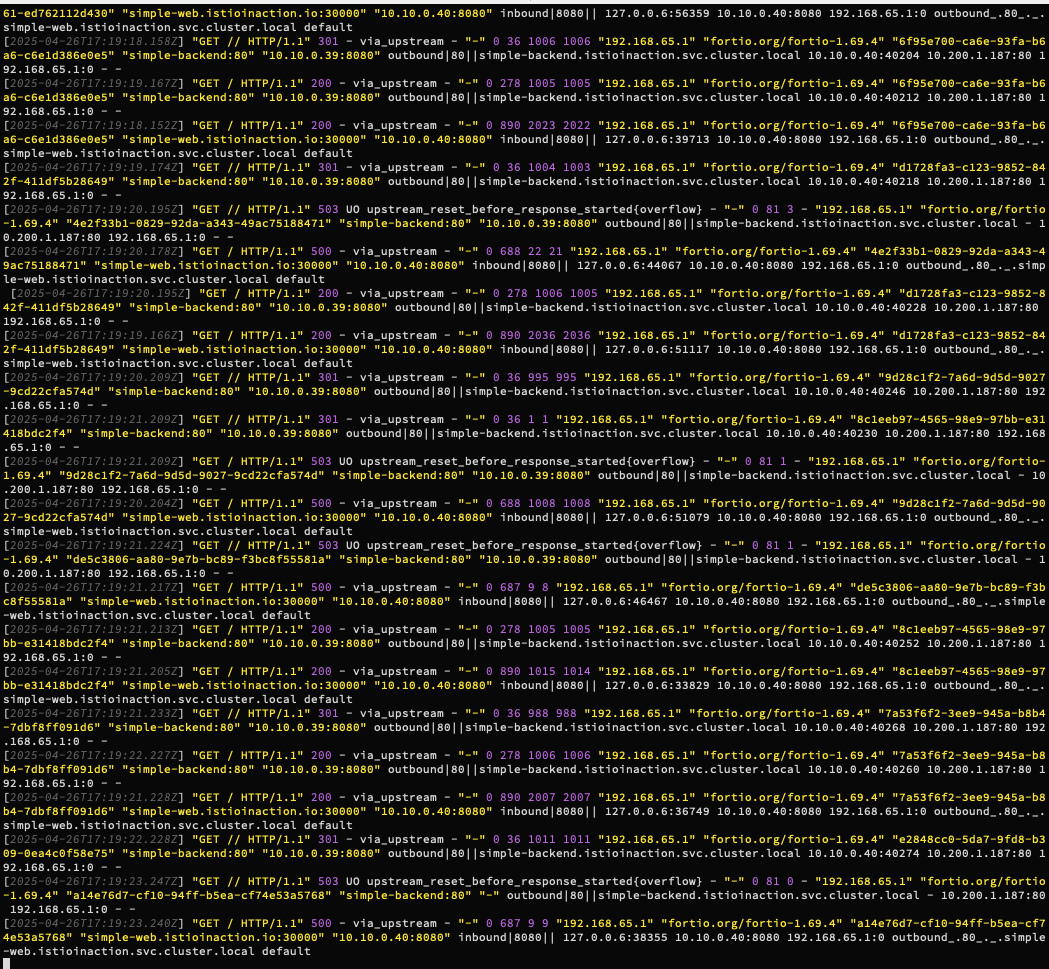

kubectl stern -l app=simple-web -n istioinaction -c istio-proxy
## simpleweb → simple-backend (301) redirect 응답 수신
simple-web-7cd856754-tjdv6 istio-proxy [2025-04-20T04:22:24.317Z] "GET // HTTP/1.1" 301 - via_upstream - "-" 0 36 3 3 "172.18.0.1" "curl/8.7.1" "ee707715-7e7c-42c3-a404-d3ee22f79d11" "simple-backend:80" "10.10.0.16:8080" outbound|80||simple-backend.istioinaction.svc.cluster.local 10.10.0.17:46590 10.200.1.161:80 172.18.0.1:0 - default
## simpleweb → simple-backend (200)
simple-web-7cd856754-tjdv6 istio-proxy [2025-04-20T04:22:24.324Z] "GET / HTTP/1.1" 200 - via_upstream - "-" 0 278 156 156 "172.18.0.1" "curl/8.7.1" "ee707715-7e7c-42c3-a404-d3ee22f79d11" "simple-backend:80" "10.10.0.14:8080" outbound|80||simple-backend.istioinaction.svc.cluster.local 10.10.0.17:38336 10.200.1.161:80 172.18.0.1:0 - default
## simpleweb → 외부 curl 응답(200)
simple-web-7cd856754-tjdv6 istio-proxy [2025-04-20T04:22:24.307Z] "GET / HTTP/1.1" 200 - via_upstream - "-" 0 889 177 177 "172.18.0.1" "curl/8.7.1" "ee707715-7e7c-42c3-a404-d3ee22f79d11" "simple-web.istioinaction.io:30000" "10.10.0.17:8080" inbound|8080|| 127.0.0.6:40981 10.10.0.17:8080 172.18.0.1:0 outbound_.80_._.simple-web.istioinaction.svc.cluster.local default
kubectl stern -l app=simple-backend -n istioinaction -c istio-proxy
## simple-backend → (응답) simpleweb (301)
simple-backend-2-6876494bbf-zn6v9 istio-proxy [2025-04-20T04:22:45.209Z] "GET // HTTP/1.1" 301 - via_upstream - "-" 0 36 3 3 "172.18.0.1" "curl/8.7.1" "71ba286a-a45f-41bc-9b57-69710ea576d7" "simple-backend:80" "10.10.0.14:8080" inbound|8080|| 127.0.0.6:54105 10.10.0.14:8080 172.18.0.1:0 outbound_.80_._.simple-backend.istioinaction.svc.cluster.local default
## simple-backend → (응답) simpleweb (200)
simple-backend-1-7449cc5945-d9zmc istio-proxy [2025-04-20T04:22:45.216Z] "GET / HTTP/1.1" 200 - via_upstream - "-" 0 278 152 152 "172.18.0.1" "curl/8.7.1" "71ba286a-a45f-41bc-9b57-69710ea576d7" "simple-backend:80" "10.10.0.15:8080" inbound|8080|| 127.0.0.6:43705 10.10.0.15:8080 172.18.0.1:0 outbound_.80_._.simple-backend.istioinaction.svc.cluster.local default
#
docker exec -it myk8s-control-plane istioctl proxy-config cluster deploy/simple-web.istioinaction --fqdn simple-backend.istioinaction.svc.cluster.local -o json
...
"name": "outbound|80||simple-backend.istioinaction.svc.cluster.local",
"type": "EDS",
"edsClusterConfig": {
"edsConfig": {
"ads": {},
"initialFetchTimeout": "0s",
"resourceApiVersion": "V3"
},
"serviceName": "outbound|80||simple-backend.istioinaction.svc.cluster.local"
},
"connectTimeout": "10s",
"lbPolicy": "LEAST_REQUEST", # RR은 기본값(?)이여서, 해당 부분 설정이 이전과 다르게 없다
...
#
docker exec -it myk8s-control-plane istioctl proxy-config endpoint deploy/simple-web.istioinaction --cluster 'outbound|80||simple-backend.istioinaction.svc.cluster.local' -o json
위와같이 라운드로빈에 의해 29대21정도로 접속되는것을 확인할 수 있다. 이는 백앤드2 서비스가 파드가 더 많아서 그렇다.
부하 생성기를 사용해 simple-backend 서비스 지연 시간을 변화시키는 어느 정도 현실적인 시나리오를 살펴보자.
그러면 이런 상황에서 어떤 이스티오의 로드 밸런싱 전략이 가장 적합한지 선택하는 데 도움이 될 것이다.
우리는 Fortio 라는 CLI 부하 생성 도구를 사용해 서비스를 실행하고 클라이언트 측 로드 밸런싱의 차이를 관찰할 것이다.
# mac 설치
brew install fortio
fortio -h
fortio server
open http://127.0.0.1:8080/fortio
# windows 설치
1. 다운로드 https://github.com/fortio/fortio/releases/download/v1.69.3/fortio_win_1.69.3.zip
2. 압축 풀기
3. Windows Command Prompt : fortio.exe server
4. Once fortio server is running, you can visit its web UI at http://localhost:8080/fortio/
이제 Fortio 로드 테스트 클라이언트를 사용할 준비가 됐으므로 사용 사례를 살펴보자.
Fortio를 사용해서 60초 동안 10개의 커넥션을 통해 초당 1000개의 요청을 보낼 것이다.
Fortio to send 1,000 rps (requests per seconds) for 60 seconds through 10 connections

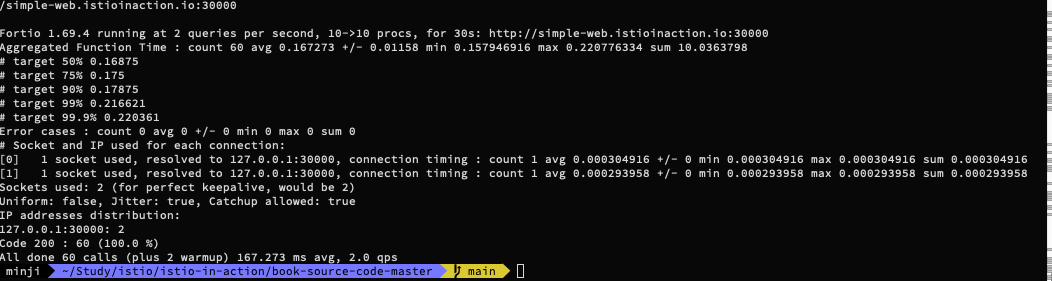

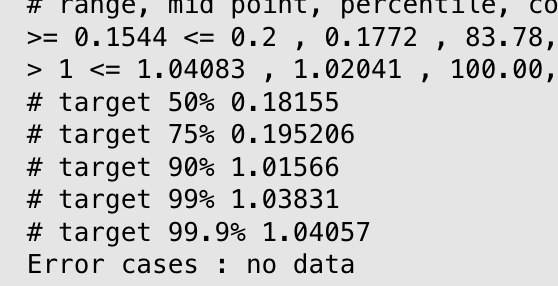

Fortio는 각 호출의 지연 시간을 추적하고 지연 시간 백분위수 분석과 함께 히스토그램에 표시한다.
테스트를 하기 전에 지연 시간을 1초까지 늘린 simple-backend-1 서비스를 도입할 것이다.
이는 엔드포인트 중 하나에 긴 가비지 컬렉션 이벤트 또는 기타 애플리케이션 지연 시간이 발생한 상황을 시뮬레이션한다.
우리는 로드 밸런싱 전략을 라운드 로빈, 랜덤, 최소 커넥션으로 바꿔가면서 차이점을 관찰할 것이다.
simple-web과 같은 지역인 us-west1-a 에 simple-backend-1을 배포한다.
그리고 us-west1-b 에 simple-backend-2 를 배포한다. 이 경우, 리전은 동일하지만 영역이 다르다.
지역 간에 로드 밸런싱을 수행할 수 있는 이스티오의 기능에는 리전, 영역, 심지어는 더 세밀한 하위 영역 subzone 도 포함된다.
#
kubectl apply -f ch6/simple-service-locality.yaml -n istioinaction
# 확인
## simple-backend-1 : us-west1-a (same locality as simple-web)

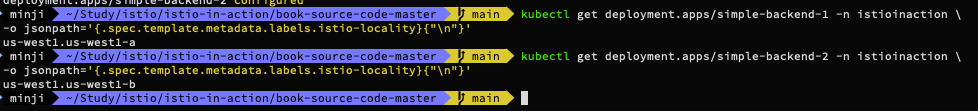

kubectl get deployment.apps/simple-backend-1 -n istioinaction \
-o jsonpath='{.spec.template.metadata.labels.istio-locality}{"\n"}'
us-west1.us-west1-a
## simple-backend-2 : us-west1-b
kubectl get deployment.apps/simple-backend-2 -n istioinaction \
-o jsonpath='{.spec.template.metadata.labels.istio-locality}{"\n"}'
us-west1.us-west1-b

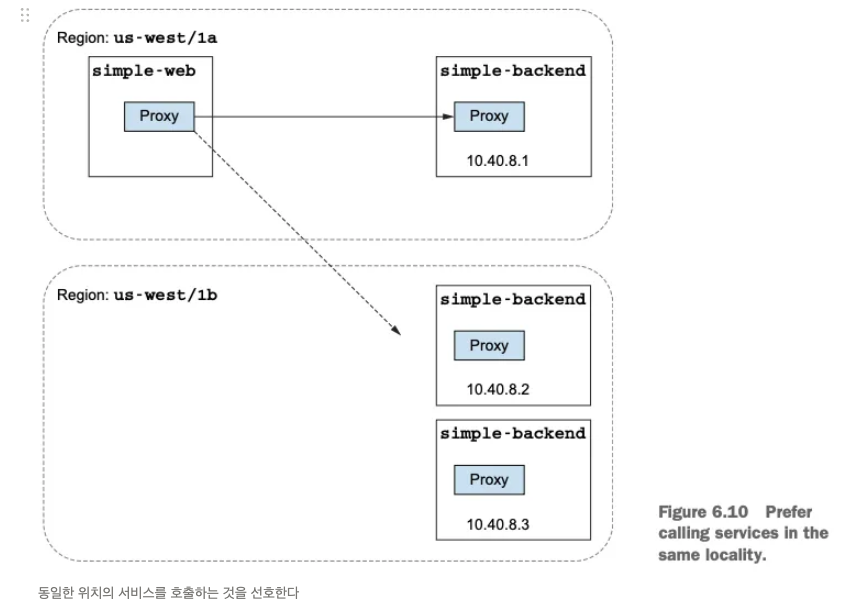

이스티오의 지역 인식 로드 밸런싱은 기본적으로 활성화되어 동일 지역의 서비스로 트래픽을 우선 분배하지만, 인스턴스 수 불균형 등 실제 부하 특성에 따라 설정을 세밀하게 튜닝하는 것이 중요합니다.
호출테스트 1
# 신규 터미널 : 반복 접속 실행 해두기
while true; do curl -s http://simple-web.istioinaction.io:30000 | jq ".upstream_calls[0].body" ; date "+%Y-%m-%d %H:%M:%S" ; sleep 1; echo; done
# 호출 : 이 예시 서비스 집합에서는 호출 체인을 보여주는 JSON 응답을 받느다
curl -s http://simple-web.istioinaction.io:30000 | jq ".upstream_calls[0].body"
# 반복 호출 확인 : 파드 비중은 backend-2가 2개임
for in in {1..10}; do curl -s http://simple-web.istioinaction.io:30000 | jq ".upstream_calls[0].body"; done
for in in {1..50}; do curl -s http://simple-web.istioinaction.io:30000 | jq ".upstream_calls[0].body"; done | sort | uniq -c | sort -nr

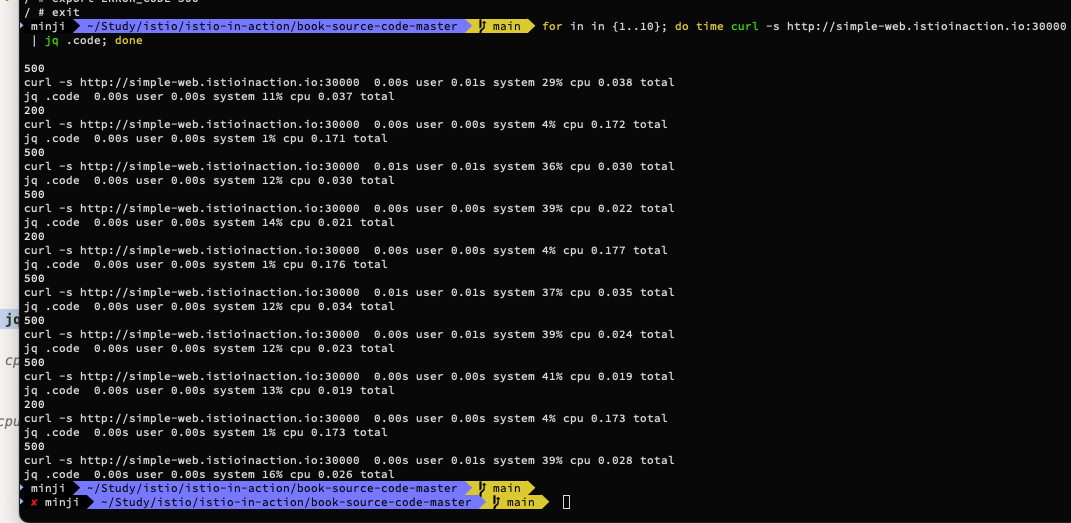

트래픽이 가용 영역을 넘어가는 것을 보기 위해 simple-backend-1 서비스를 오동작 상태로 만들어보자.
simple-web 에서 simple-backend-1 호출하면 항상 HTTP 500 오류를 발생하게 하자
# HTTP 500 에러를 일정비율로 발생
cat ch6/simple-service-locality-failure.yaml
...
- name: "ERROR_TYPE"
value: "http_error"
- name: "ERROR_RATE"
value: "1"
- name: "ERROR_CODE"
value: "500"
...
kubectl apply -f ch6/simple-service-locality-failure.yaml -n istioinaction
# simple-backend-1- Pod 가 Running 상태로 완전히 배포된 후에 호출 확인
# 반복 호출 확인 : 파드 비중 확인

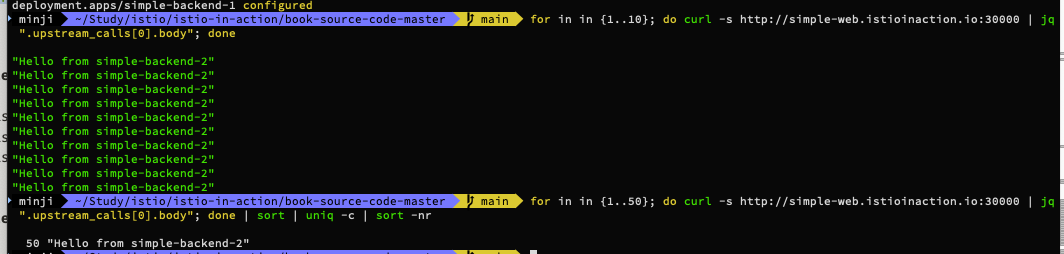

for in in {1..10}; do curl -s http://simple-web.istioinaction.io:30000 | jq ".upstream_calls[0].body"; done
for in in {1..50}; do curl -s http://simple-web.istioinaction.io:30000 | jq ".upstream_calls[0].body"; done | sort | uniq -c | sort -nr
# 확인
docker exec -it myk8s-control-plane istioctl proxy-config endpoint deploy/simple-web.istioinaction --cluster 'outbound|80||simple-backend.istioinaction.svc.cluster.local'
ENDPOINT STATUS OUTLIER CHECK CLUSTER
10.10.0.23:8080 HEALTHY OK outbound|80||simple-backend.istioinaction.svc.cluster.local
10.10.0.24:8080 HEALTHY OK outbound|80||simple-backend.istioinaction.svc.cluster.local
10.10.0.25:8080 HEALTHY FAILED outbound|80||simple-backend.istioinaction.svc.cluster.local
# simple-backend-1 500에러 리턴으로 outliercheck 실패 상태로 호출에서 제외됨
docker exec -it myk8s-control-plane istioctl proxy-config endpoint deploy/simple-web.istioinaction --cluster 'outbound|80||simple-backend.istioinaction.svc.cluster.local' -o json
...
"healthStatus": {
"failedOutlierCheck": true,
"edsHealthStatus": "HEALTHY"
},
...
"healthStatus": {
"edsHealthStatus": "HEALTHY"
},
원래는 1번으로만 트래픽이 흐르다가 헬스체크에 의해 2번으로만 트래픽이 흐르는것을 알 수 있다...(와우 !)
이는 다음과 같이 24번 아이피(동일리전)에 문제가 발생해서이다.
6.3.2 More control over locality load balancing with weighted distribution : 가중치 분포로 지역 인식 LB 제어 강화
이스티오의 지역 인식 로드 밸런싱은 기본적으로 동일 지역에 우선 트래픽을 보내지만, 필요에 따라 여러 지역에 트래픽을 가중치로 분산(지역 가중 분포)하여 과부하를 예방할 수 있습니다.
특정 영역에서 리전이 처리 할 수 없는 부하가 들어온다고 해보자.
트래픽의 70%가 최인접 지역으로 가고, 30%가 인접 지역으로 가길 원한다.
앞선 예제를 따라 simple-backend 서비스로 가는 트래픽 70%를 us-west1-a로, 30%를 us-west1-b로 보낼 것이다.
#
cat ch6/simple-backend-dr-outlier-locality.yaml
apiVersion: networking.istio.io/v1beta1
kind: DestinationRule
metadata:
name: simple-backend-dr
spec:
host: simple-backend.istioinaction.svc.cluster.local
trafficPolicy:
loadBalancer: # 로드 밸런서 설정 추가
localityLbSetting:
distribute:
- from: us-west1/us-west1-a/* # 출발지 영역
to:
"us-west1/us-west1-a/*": 70 # 목적지 영역
"us-west1/us-west1-b/*": 30 # 목적지 영역
connectionPool:
http:
http2MaxRequests: 10
maxRequestsPerConnection: 10
outlierDetection:
consecutive5xxErrors: 1
interval: 5s
baseEjectionTime: 30s
maxEjectionPercent: 100
kubectl apply -f ch6/simple-backend-dr-outlier-locality.yaml -n istioinaction
# 반복 호출 확인 : 파드 비중 확인
for in in {1..10}; do curl -s http://simple-web.istioinaction.io:30000 | jq ".upstream_calls[0].body"; done
for in in {1..50}; do curl -s http://simple-web.istioinaction.io:30000 | jq ".upstream_calls[0].body"; done | sort | uniq -c | sort -nr
# endpoint 에 weight 는 모두 1이다. 위 70/30 비중은 어느곳의 envoy 에 설정 되는 걸까?...
docker exec -it myk8s-control-plane istioctl proxy-config endpoint deploy/simple-web.istioinaction --cluster 'outbound|80||simple-backend.istioinaction.svc.cluster.local' -o json
docker exec -it myk8s-control-plane istioctl proxy-config endpoint deploy/simple-web.istioinaction --cluster 'outbound|80||simple-backend.istioinaction.svc.cluster.local'
ENDPOINT STATUS OUTLIER CHECK CLUSTER
10.10.0.23:8080 HEALTHY OK outbound|80||simple-backend.istioinaction.svc.cluster.local
10.10.0.24:8080 HEALTHY OK outbound|80||simple-backend.istioinaction.svc.cluster.local
10.10.0.26:8080 HEALTHY OK outbound|80||simple-backend.istioinaction.svc.cluster.local

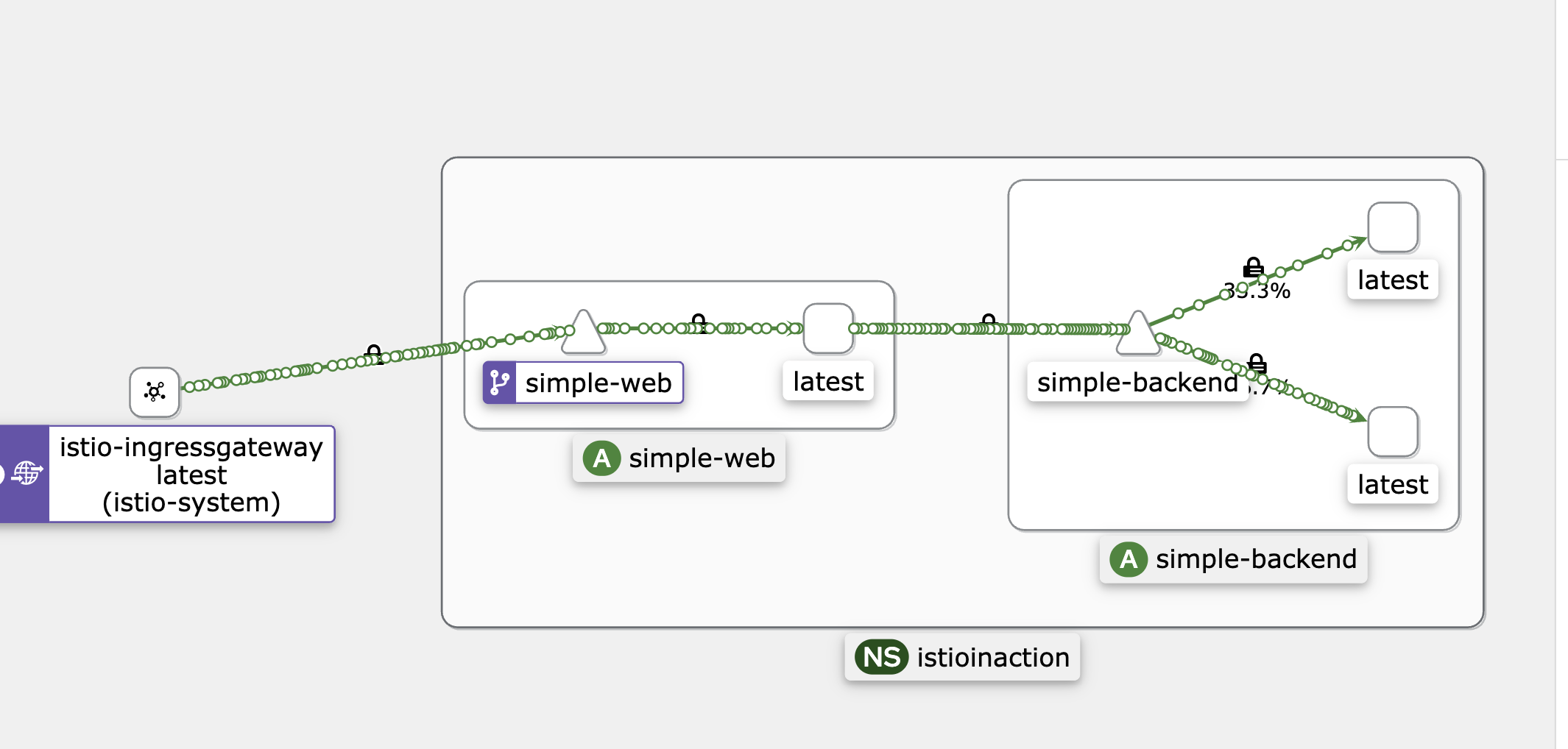

설정한것처럼 대략 7:3정도로 로드밸런싱이 된다.

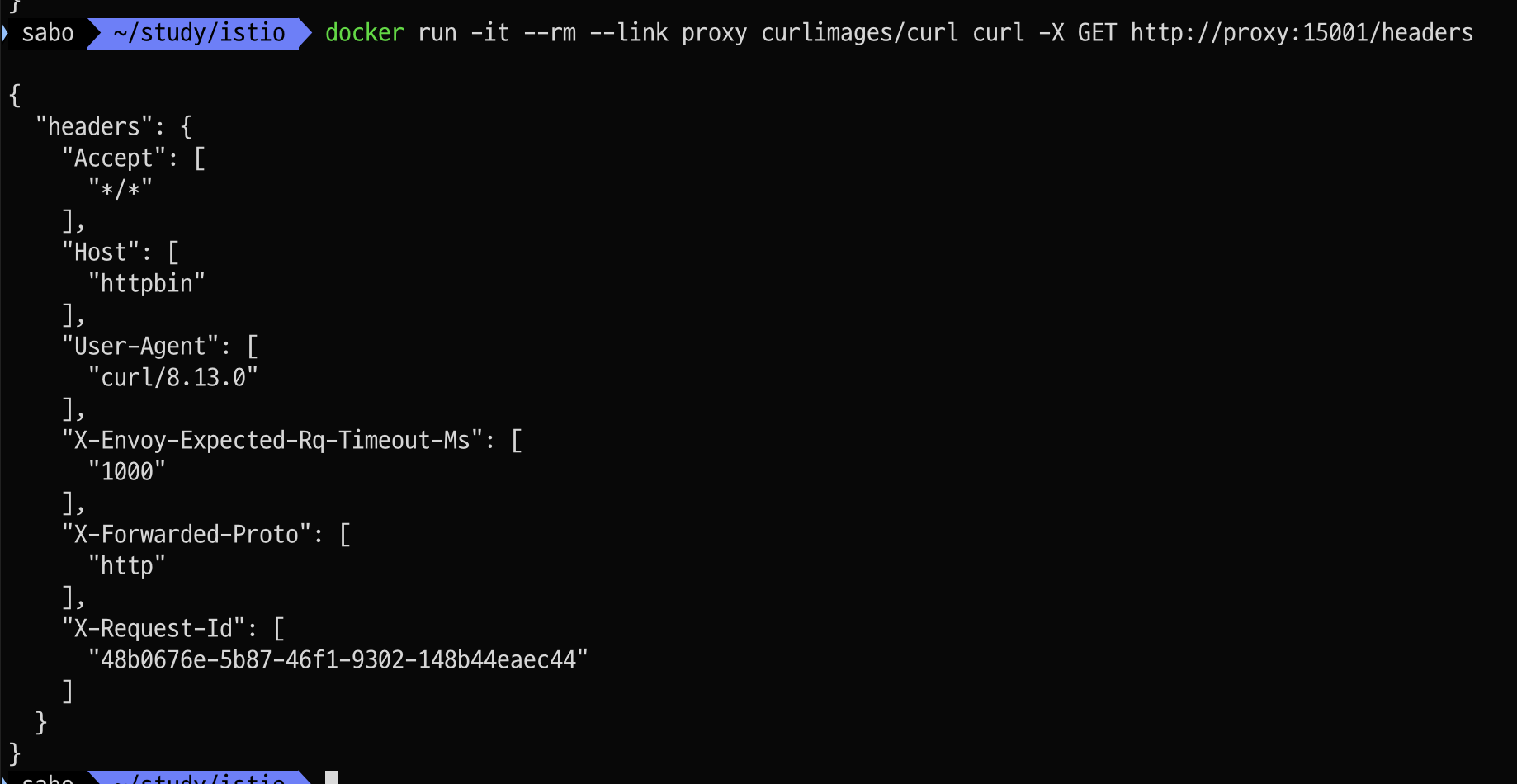

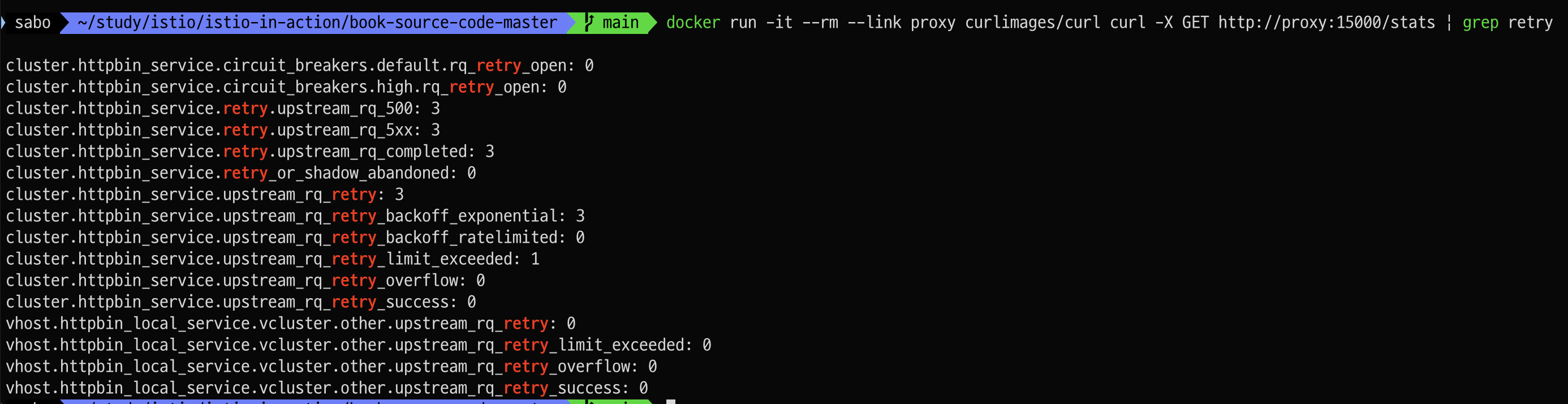

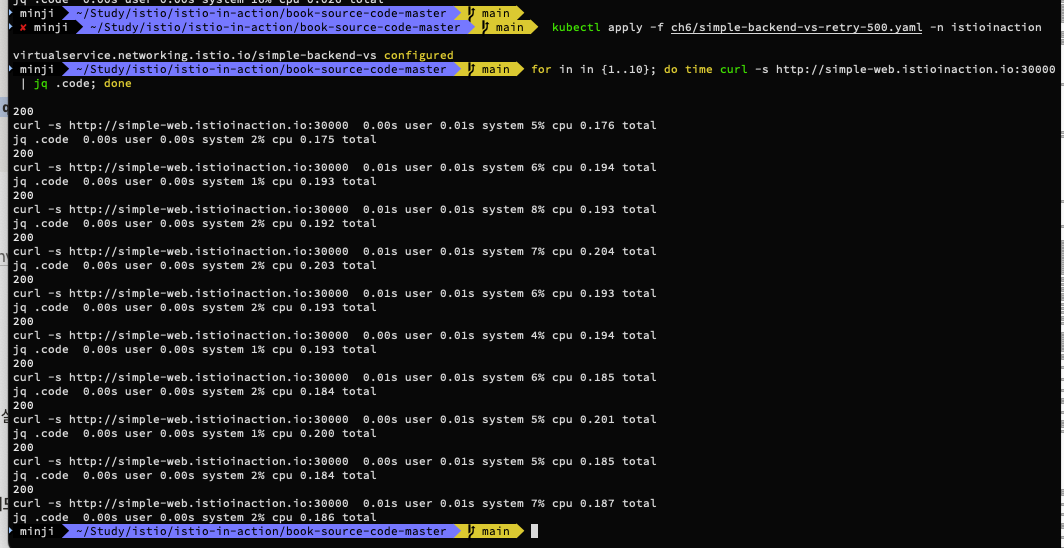

6.4 Transparent timeouts and retries (실습)
이스티오는 다양한 타임아웃과 재시도 설정을 통해 네트워크 지연과 실패 같은 신뢰성 문제를 극복하여 분산 시스템의 안정성을 높입니다.
분산 시스템에서타임아웃 계층화는 연쇄 장애 방지를 위해 외부 서비스(edge)에서 긴 타임아웃, 내부 서비스(backend)로 갈수록 짧은 타임아웃을 설정하는 전략입니다.이스티오는VirtualService를 통해 서비스 호출별 타임아웃을 세밀하게 제어하며, 상위 서비스의 타임아웃이 하위 서비스보다 우선 적용되어 시스템 전반의 안정성을 확보합니다.
실습을 진행하기 위해 다음 코드를 실행한다.
kubectl apply -f ch6/simple-web.yaml -n istioinaction
kubectl apply -f ch6/simple-backend.yaml -n istioinaction
kubectl delete destinationrule simple-backend-dr -n istioinaction

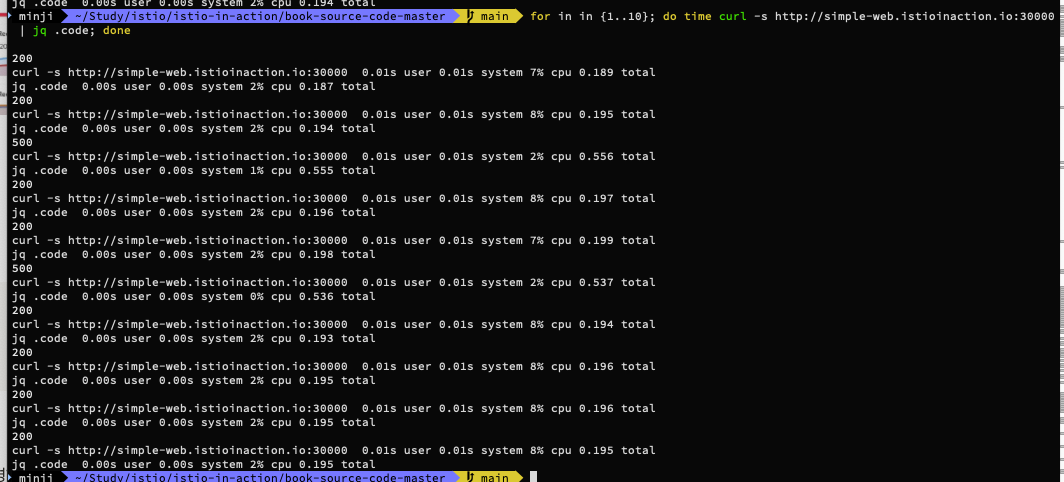

# 호출 테스트 : 보통 10~20ms 이내 걸림
curl -s http://simple-web.istioinaction.io:30000 | jq .code

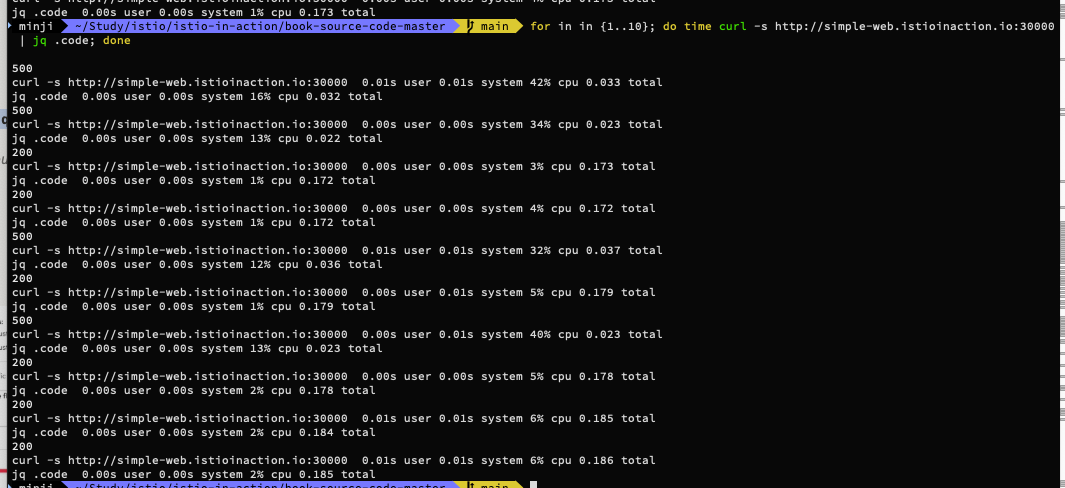

time curl -s http://simple-web.istioinaction.io:30000 | jq .code
for in in {1..10}; do time curl -s http://simple-web.istioinaction.io:30000 | jq .code; done
# simple-backend-1를 1초 delay로 응답하도록 배포
cat ch6/simple-backend-delayed.yaml
kubectl apply -f ch6/simple-backend-delayed.yaml -n istioinaction
kubectl exec -it deploy/simple-backend-1 -n istioinaction -- env | grep TIMING
TIMING_VARIANCE=10ms
TIMING_50_PERCENTILE=150ms
# 동작 중 파드에 env 직접 수정..
kubectl exec -it deploy/simple-backend-1 -n istioinaction -- sh
-----------------------------------
export TIMING_50_PERCENTILE=1000ms
exit
-----------------------------------
# 호출 테스트 : simple-backend-1로 로드밸런싱 될 경우 1초 이상 소요 확인
for in in {1..10}; do time curl -s http://simple-web.istioinaction.io:30000 | jq .code; done
...
curl -s http://simple-web.istioinaction.io:30000 0.01s user 0.01s system 6% cpu 0.200 total
jq .code 0.00s user 0.00s system 3% cpu 0.199 total
500
...
#
cat ch6/simple-backend-vs-timeout.yaml
apiVersion: networking.istio.io/v1alpha3
kind: VirtualService
metadata:
name: simple-backend-vs
spec:
hosts:
- simple-backend
http:
- route:
- destination:
host: simple-backend
timeout: 0.5s
kubectl apply -f ch6/simple-backend-vs-timeout.yaml -n istioinaction
#
kubectl get vs -n istioinaction
NAME GATEWAYS HOSTS AGE
simple-backend-vs ["simple-backend"] 14s
simple-web-vs-for-gateway ["simple-web-gateway"] ["simple-web.istioinaction.io"] 6h11m
# 호출 테스트 : 0.5s 이상 걸리는 호출은 타임아웃 발생 (500응답)
for in in {1..10}; do time curl -s http://simple-web.istioinaction.io:30000 | jq .code; done
...
curl -s http://simple-web.istioinaction.io:30000 0.01s user 0.01s system 2% cpu 0.537 total
jq .code 0.00s user 0.00s system 0% cpu 0.535 total
500
...
# istio-proxy config 에서 위 timeout 적용 envoy 설정 부분 찾아 두자.
# cat ch6/simple-backend-dr-conn-limit.yaml
apiVersion: networking.istio.io/v1beta1
kind: DestinationRule
metadata:
name: simple-backend-dr
spec:
host: simple-backend.istioinaction.svc.cluster.local
trafficPolicy:
connectionPool:
tcp:
maxConnections: 1 # 커넥션 총 개수 Total number of connections
http:
http1MaxPendingRequests: 1 # 대기 중인 요청 Queued requests
maxRequestsPerConnection: 1 # 커넥션당 요청 개수 Requests per connection
maxRetries: 1 # Maximum number of retries that can be outstanding to all hosts in a cluster at a given time.
http2MaxRequests: 1 # 모든 호스트에 대한 최대 동시 요청 개수 Maximum concurrent requests to all hosts
# DestinationRule 적용 (connection-limiting)
kubectl apply -f ch6/simple-backend-dr-conn-limit.yaml -n istioinaction
kubectl get dr -n istioinaction
#
docker exec -it myk8s-control-plane istioctl proxy-config cluster deploy/simple-backend-1.istioinaction | egrep 'RULE|backend'
SERVICE FQDN PORT SUBSET DIRECTION TYPE DESTINATION RULE
8080 - inbound ORIGINAL_DST simple-backend-dr.istioinaction
simple-backend.istioinaction.svc.cluster.local 80 - outbound EDS simple-backend-dr.istioinaction
# 설정 적용 확인
docker exec -it myk8s-control-plane istioctl proxy-config cluster deploy/simple-backend-1.istioinaction --fqdn simple-backend.istioinaction.svc.cluster.local -o json
...
"connectTimeout": "10s",
"lbPolicy": "LEAST_REQUEST",
"circuitBreakers": {
"thresholds": [
{
"maxConnections": 1, # tcp.maxConnections, 커넥션 총 개수 Total number of connections
"maxPendingRequests": 1, # http.http1MaxPendingRequests, 대기 중인 요청 Queued requests
"maxRequests": 1, # http.http2MaxRequests, 모든 호스트에 대한 최대 동시 요청 개수
"maxRetries": 1, # http.maxRetries
"trackRemaining": true
}
]
},
"typedExtensionProtocolOptions": {
"envoy.extensions.upstreams.http.v3.HttpProtocolOptions": {
"@type": "type.googleapis.com/envoy.extensions.upstreams.http.v3.HttpProtocolOptions",
"commonHttpProtocolOptions": {
"maxRequestsPerConnection": 1 # http.maxRequestsPerConnection, 커넥션당 요청 개수
...
# (참고) 기본값?
docker exec -it myk8s-control-plane istioctl proxy-config cluster deploy/istio-ingressgateway.istio-system --fqdn simple-web.istioinaction.svc.cluster.local -o json
...
"connectTimeout": "10s",
"lbPolicy": "LEAST_REQUEST",
"circuitBreakers": {
"thresholds": [
{
"maxConnections": 4294967295,
"maxPendingRequests": 4294967295,
"maxRequests": 4294967295,
"maxRetries": 4294967295,
"trackRemaining": true
...

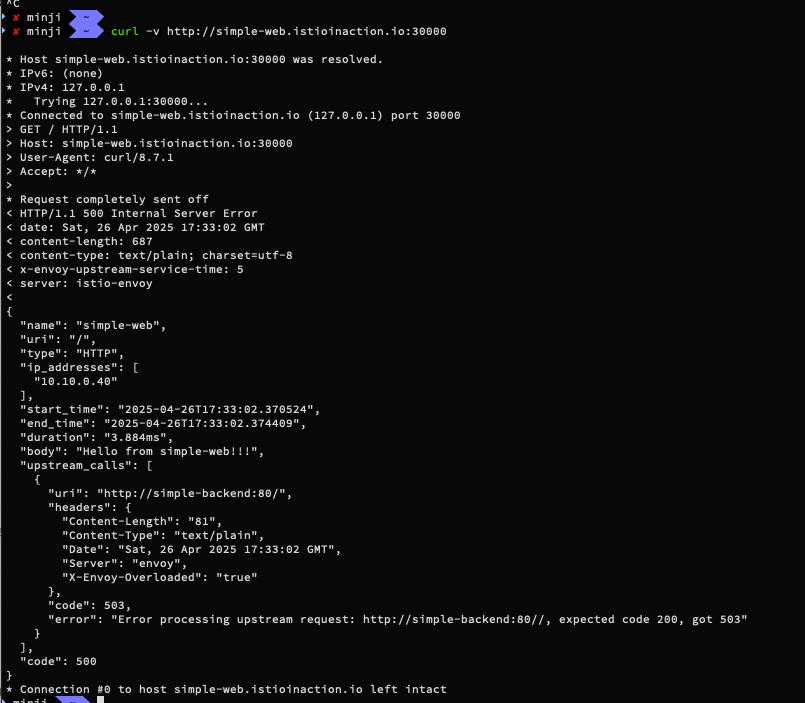

이스티오의DestinationRule에서maxConnections는 대상 호스트당HTTP1/TCP 커넥션 최대 수를 제한하고,http1MaxPendingRequests는 사용 가능한 커넥션이 없을 때대기 중인 요청 수를 제한하며,http2MaxRequests(이름과 달리 HTTP1.1/HTTP2 모두 적용)는호스트별 동시 요청 수를 제어합니다.
이스티오는 기본적으로프록시 메트릭 카디널리티를 줄이기 위해 통계를 제한하지만, 특정 서비스(예:simple-web)에 대해 상세 통계 수집을 활성화해 서킷 브레이커 동작과 업스트림 서비스(simple-backend) 장애를 명확히 구분할 수 있습니다.
6.5.2 Guarding against unhealthy services with outlier detection* : 이상값 감지로 비정상 서비스에 대응하기
Istio는 엔보이의 이상값 감지(Outlier Detection) 기능을 활용해 오동작하는 호스트를 서비스에서 자동 제거하여 시스템 안정성을 유지합니다.
- 실습 환경 초기화 - 동작을 살펴보기 위해 이스티오의 **기본 재시도 메커니즘도 비활성화** 한다. - 재시도와 이상값 감지는 잘 어울리지만, 이 예제에서는 **이상값 감지 기능을 고립**시키려고 한다. - 재시도는 마지막에 추가해서 이상값 감지와 재시도가 서로 어떻게 보완하는지 확인해본다.
#
kubectl delete destinationrule --all -n istioinaction
kubectl delete vs simple-backend-vs -n istioinaction
# disable retries (default) : 이미 적용 되어 있음
docker exec -it myk8s-control-plane bash
----------------------------------------
istioctl install --set profile=default --set meshConfig.defaultHttpRetryPolicy.attempts=0
y
exit
----------------------------------------
#
kubectl apply -f ch6/simple-backend.yaml -n istioinaction
kubectl apply -f ch6/simple-web-stats-incl.yaml -n istioinaction # 통계 활성화
# istio-proxy stats 카운터 초기화
kubectl exec -it deploy/simple-web -c istio-proxy -n istioinaction \
-- curl -X POST localhost:15000/reset_counters
# 호출 테스트 : 모두 성공
fortio load -quiet -jitter -t 30s -c 2 -qps 2 --allow-initial-errors http://simple-web.istioinaction.io:30000
# 확인
kubectl exec -it deploy/simple-web -c istio-proxy -n istioinaction \
-- curl localhost:15000/stats | grep simple-backend.istioinaction.svc.cluster.local.upstream
#
kubectl apply -n istioinaction -f ch6/simple-backend-periodic-failure-500.yaml
kubectl exec -it deploy/simple-backend-1 -n istioinaction -- env | grep ERROR
#
kubectl exec -it deploy/simple-backend-1 -n istioinaction -- sh
---------------------------------------------------------------
export ERROR_TYPE=http_error
export ERROR_RATE=0.75
export ERROR_CODE=500
exit
---------------------------------------------------------------
# 정보 확인
kubectl get deploy,pod -n istioinaction -o wide
NAME READY UP-TO-DATE AVAILABLE AGE CONTAINERS IMAGES SELECTOR
deployment.apps/simple-backend-1 1/1 1 1 20h simple-backend nicholasjackson/fake-service:v0.14.1 app=simple-backend
deployment.apps/simple-backend-2 2/2 2 2 20h simple-backend nicholasjackson/fake-service:v0.17.0 app=simple-backend
deployment.apps/simple-web 1/1 1 1 21h simple-web nicholasjackson/fake-service:v0.17.0 app=simple-web
NAME READY STATUS RESTARTS AGE IP NODE NOMINATED NODE READINESS GATES
pod/simple-backend-1-bdb6c7ff8-rqqlr 2/2 Running 0 2m25s 10.10.0.30 myk8s-control-plane <none> <none>
pod/simple-backend-2-6799f8bf-d4b6t 2/2 Running 0 11m 10.10.0.27 myk8s-control-plane <none> <none>
pod/simple-backend-2-6799f8bf-dk78j 2/2 Running 0 11m 10.10.0.29 myk8s-control-plane <none> <none>
pod/simple-web-865f4949ff-56kbq 2/2 Running 0 3h32m 10.10.0.18 myk8s-control-plane <none> <none>
# 로드 테스트 실행 : 재시도를 끄고, backend-1 엔드포인트에 주기적인 실패를 설정했으니, 테스트 일부는 실패
fortio load -quiet -jitter -t 30s -c 2 -qps 2 --allow-initial-errors http://simple-web.istioinaction.io:30000
...
Sockets used: 19 (for perfect keepalive, would be 2)
Code 200 : 43 (71.7 %)
Code 500 : 17 (28.3 %)
All done 60 calls (plus 2 warmup) 134.138 ms avg, 2.0 qps
...
# 통계 확인
kubectl exec -it deploy/simple-web -c istio-proxy -n istioinaction \
-- curl localhost:15000/stats | grep simple-backend.istioinaction.svc.cluster.local.upstream
설정에서처럼 약 75프로 가량 실패하는것을 확인할 수 있다.
정기적으로 실패하는 서비스에 요청을 보내고 있는데 서비스의 다른 엔드포인트들은 실패하지 않고 있다면, 해당 엔드포인트가 과부하됐거나 어떤 이유로든 성능이 저하된 상태일 수 있으므로 당분간 그 엔드포인트로 트래픽을 전송하는 것을 멈춰야 한다.
이상값 감지를 설정해보자 : 기존 오류율 대비 극적으로 감소. 오동작하는 엔드포인트를 잠시 제거했기 때문이다. - Docs
destination rule에 의해 subset을 기반으로 catalog 로만 트래픽이 간다.
5.2.5 Routing specific requests to v2
http 요청 헤더를 기반으로 v2로 보내는 방법을 알아본다.
#
cat ch5/catalog-vs-v2-request.yaml
apiVersion: networking.istio.io/v1alpha3
kind: VirtualService
metadata:
name: catalog-vs-from-gw
spec:
hosts:
- "catalog.istioinaction.io"
gateways:
- catalog-gateway
http:
- match:
- headers:
x-istio-cohort:
exact: "internal"
route:
- destination:
host: catalog
subset: version-v2
- route:
- destination:
host: catalog
subset: version-v1
kubectl apply -f ch5/catalog-vs-v2-request.yaml -n istioinaction
# 호출 테스트 : 여전히 v1
for i in {1..10}; do curl -s http://catalog.istioinaction.io:30000/items/ ; printf "\n\n"; done
# 요청 헤더 포함 호출 테스트 : v2!
curl http://catalog.istioinaction.io:30000/items -H "x-istio-cohort: internal"
# (옵션) 신규 터미널 : v2 반복 접속
while true; do curl -s http://catalog.istioinaction.io:30000/items/ -H "x-istio-cohort: internal" -I | head -n 1 ; date "+%Y-%m-%d %H:%M:%S" ; sleep 2; echo; done
# 상세 확인
# route 추가 : routes 에 2개의 route 확인 - 위에서 부터 적용되는 순서 중요!
docker exec -it myk8s-control-plane istioctl proxy-config routes deploy/istio-ingressgateway.istio-system --name http.8080
NAME DOMAINS MATCH VIRTUAL SERVICE
http.8080 catalog.istioinaction.io /* catalog-vs-from-gw.istioinaction
http.8080 catalog.istioinaction.io /* catalog-vs-from-gw.istioinaction
docker exec -it myk8s-control-plane istioctl proxy-config routes deploy/istio-ingressgateway.istio-system --name http.8080 -o json
...
"virtualHosts": [
{
"name": "catalog.istioinaction.io:80",
"domains": [
"catalog.istioinaction.io"
],
"routes": [
{
"match": {
"prefix": "/",
"caseSensitive": true,
"headers": [
{
"name": "x-istio-cohort",
"stringMatch": {
"exact": "internal"
}
}
]
},
"route": {
"cluster": "outbound|80|version-v2|catalog.istioinaction.svc.cluster.local",
"timeout": "0s",
...
{
"match": {
"prefix": "/"
},
"route": {
"cluster": "outbound|80|version-v1|catalog.istioinaction.svc.cluster.local",
...
#
docker exec -it myk8s-control-plane istioctl proxy-config cluster deploy/istio-ingressgateway.istio-system --fqdn catalog.istioinaction.svc.cluster.local
docker exec -it myk8s-control-plane istioctl proxy-config endpoint deploy/istio-ingressgateway.istio-system | egrep 'ENDPOINT|istioinaction'
# istio-proxy (catalog)에는 routes 정보가 아래 cluster 로 보내는 1개만 있다. 즉 istio-proxy(istio-ingressgateway)가 routes 분기 처리하는 것을 알 수 있다.
## "cluster": "outbound|80||catalog.istioinaction.svc.cluster.local"
docker exec -it myk8s-control-plane istioctl proxy-config routes deploy/catalog.istioinaction --name 80 -o json
docker exec -it myk8s-control-plane istioctl proxy-config routes deploy/catalog.istioinaction | grep catalog
80 catalog, catalog.istioinaction + 1 more... /*
위와같이 헤더를 포함하여 접속하게 되면
위와같이 일반 트래픽(0.1초 sleep 접속)외에 2초에 한번씩 접속해둔 트래픽이 흐르는것을 볼 수 있다.

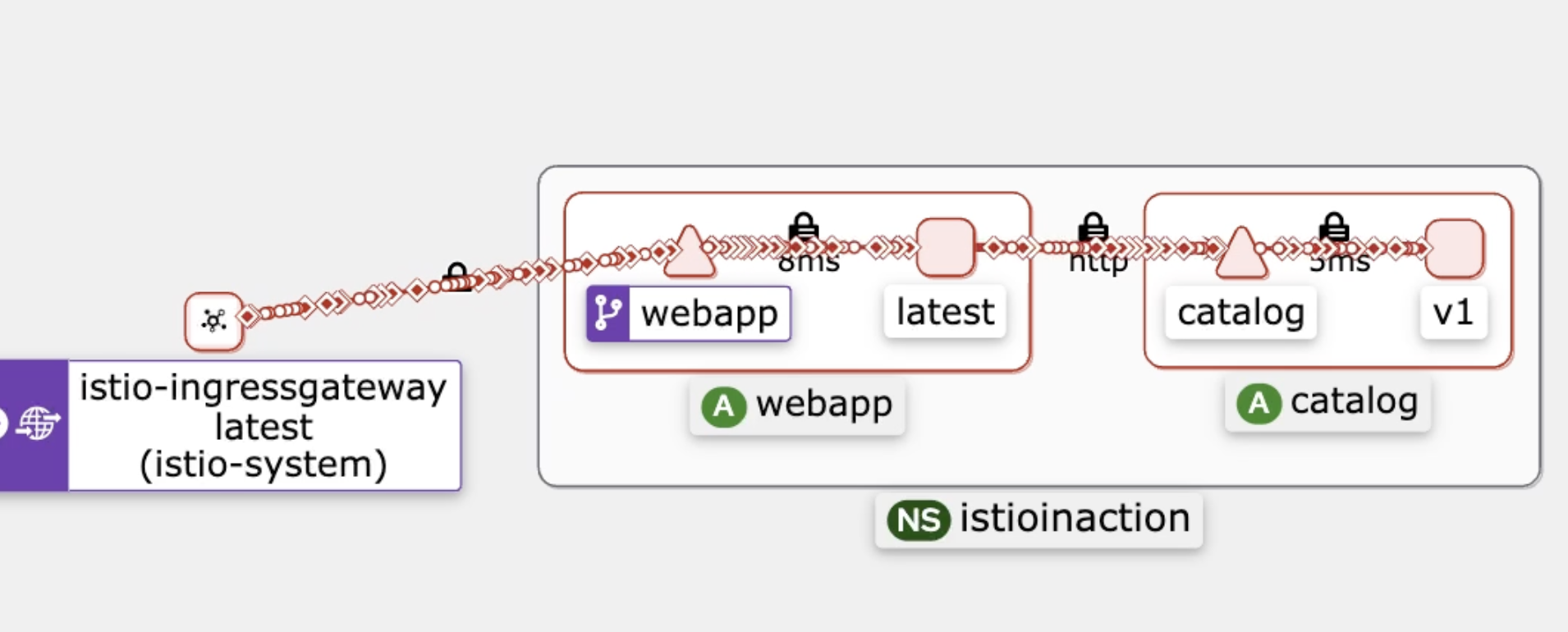

5.2.6 Routing deep within a call graph 호출 그래프 내 깊은 위치에서 라우팅 Mesh(Gateway)

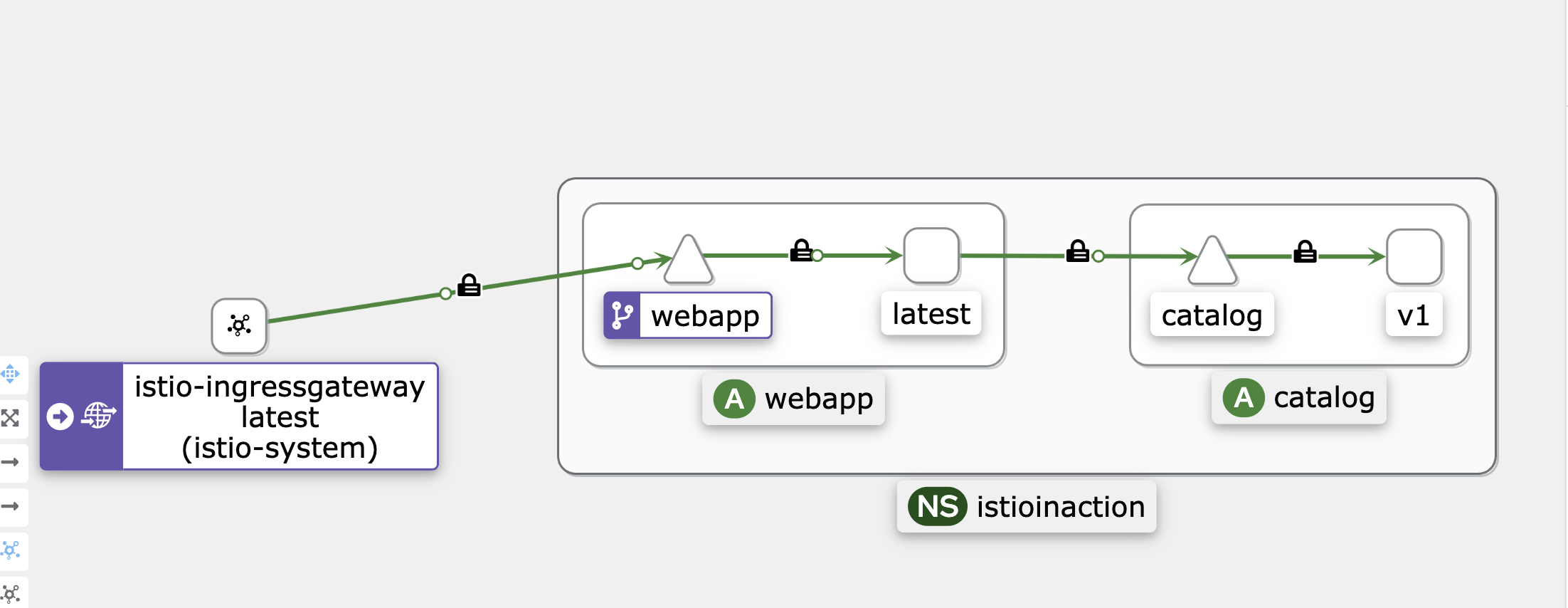

이 스크린샷은 Istio를 사용해 마이크로서비스 아키텍처에서 트래픽을 세밀하게 제어하는 방법을 설명하고 있습니다.
왼쪽의 Istio ingress gateway는 외부에서 들어오는 요청을 받아 webapp service로 전달합니다.
webapp service는 내부적으로 catalog 서비스의 두 버전(v1, v2) 중 하나를 호출합니다.
여기서 중요한 점은, 트래픽 라우팅(즉, 어떤 요청이 catalog v1으로 갈지, v2로 갈지 결정하는 것)이 반드시 ingress gateway에서만 일어나는 것이 아니라, 서비스 간 호출(예: webapp → catalog)처럼 호출 그래프 내의 더 깊은 위치에서도 적용될 수 있다는 점입니다.
즉, Istio의 VirtualService 같은 리소스를 활용하면, webapp에서 catalog로 가는 요청 중에서도 요청의 내용(예: 헤더, 경로, 파라미터 등)에 따라 세밀하게 트래픽을 분기할 수 있습니다.
이런 방식으로, 예를 들어 특정 조건을 만족하는 요청만 catalog v2로 보내고, 나머지는 v1으로 보내는 식의 "미세 조정된 트래픽 제어"가 가능합니다.
즉, 이 그림과 설명은 Istio가 단순히 외부 트래픽만 제어하는 게 아니라, 서비스 간 내부 호출까지도 세밀하게 트래픽을 라우팅할 수 있음을 보여줍니다.
# 초기화
kubectl delete gateway,virtualservice,destinationrule --all -n istioinaction
# webapp 기동
kubectl apply -n istioinaction -f services/webapp/kubernetes/webapp.yaml
kubectl apply -f services/catalog/kubernetes/catalog.yaml -n istioinaction # 이미 배포 상태
kubectl apply -f services/catalog/kubernetes/catalog-deployment-v2.yaml -n istioinaction # 이미 배포 상태
# 확인
kubectl get deploy,pod,svc,ep -n istioinaction
NAME READY UP-TO-DATE AVAILABLE AGE
deployment.apps/catalog 1/1 1 1 55m
deployment.apps/catalog-v2 1/1 1 1 48m
deployment.apps/webapp 1/1 1 1 42s
NAME READY STATUS RESTARTS AGE
pod/catalog-6cf4b97d-jxpb8 2/2 Running 0 55m
pod/catalog-v2-6df885b555-rg9f5 2/2 Running 0 48m
pod/webapp-7685bcb84-2q7rg 2/2 Running 0 42s
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
service/catalog ClusterIP 10.200.1.254 <none> 80/TCP 55m
service/webapp ClusterIP 10.200.1.61 <none> 80/TCP 42s
NAME ENDPOINTS AGE
endpoints/catalog 10.10.0.16:3000,10.10.0.17:3000 55m
endpoints/webapp 10.10.0.18:8080 42s
# Now, set up the Istio ingress gateway to route to the webapp service
cat services/webapp/istio/webapp-catalog-gw-vs.yaml
---
apiVersion: networking.istio.io/v1alpha3
kind: Gateway
metadata:
name: coolstore-gateway
spec:
selector:
istio: ingressgateway # use istio default controller
servers:
- port:
number: 80
name: http
protocol: HTTP
hosts:
- "webapp.istioinaction.io"
---
apiVersion: networking.istio.io/v1alpha3
kind: VirtualService
metadata:
name: webapp-virtualservice
spec:
hosts:
- "webapp.istioinaction.io"
gateways:
- coolstore-gateway
http:
- route:
- destination:
host: webapp
port:
number: 80
kubectl apply -f services/webapp/istio/webapp-catalog-gw-vs.yaml -n istioinaction
# 확인
kubectl get gw,vs -n istioinaction
NAME AGE
gateway.networking.istio.io/coolstore-gateway 3s
NAME GATEWAYS HOSTS AGE
virtualservice.networking.istio.io/webapp-virtualservice ["coolstore-gateway"] ["webapp.istioinaction.io"] 3s
# 도메인 질의를 위한 임시 설정 : 실습 완료 후에는 삭제 해둘 것
echo "127.0.0.1 webapp.istioinaction.io" | sudo tee -a /etc/hosts
cat /etc/hosts | tail -n 3
# 호출테스트 : 외부(web, curl) → ingressgw → webapp → catalog (v1, v2)
curl -s http://webapp.istioinaction.io:30000/api/catalog | jq
# 반복 호출테스트 : 신규터미널 2개에 아래 각각 실행 해두기
while true; do curl -s http://webapp.istioinaction.io:30000/api/catalog -I | head -n 1 ; date "+%Y-%m-%d %H:%M:%S" ; sleep 1; echo; done
while true; do curl -s http://webapp.istioinaction.io:30000/api/catalog -H "x-istio-cohort: internal" -I | head -n 1 ; date "+%Y-%m-%d %H:%M:%S" ; sleep 2; echo; done
# proxy-config : istio-ingressgateway
docker exec -it myk8s-control-plane istioctl proxy-config routes deploy/istio-ingressgateway.istio-system --name http.8080
NAME DOMAINS MATCH VIRTUAL SERVICE
http.8080 webapp.istioinaction.io /* webapp-virtualservice.istioinaction
=> route."cluster": "outbound|80||webapp.istioinaction.svc.cluster.local"
docker exec -it myk8s-control-plane istioctl proxy-config cluster deploy/istio-ingressgateway.istio-system | egrep 'webapp|catalog'
catalog.istioinaction.svc.cluster.local 80 - outbound EDS
webapp.istioinaction.svc.cluster.local 80 - outbound EDS
docker exec -it myk8s-control-plane istioctl proxy-config cluster deploy/istio-ingressgateway.istio-system --fqdn webapp.istioinaction.svc.cluster.local -o json
...
"name": "outbound|80||webapp.istioinaction.svc.cluster.local",
"type": "EDS",
...
docker exec -it myk8s-control-plane istioctl proxy-config endpoint deploy/istio-ingressgateway.istio-system --cluster 'outbound|80||webapp.istioinaction.svc.cluster.local'
ENDPOINT STATUS OUTLIER CHECK CLUSTER
10.10.0.18:8080 HEALTHY OK outbound|80||webapp.istioinaction.svc.cluster.local
# proxy-config : webapp
docker exec -it myk8s-control-plane istioctl proxy-config listener deploy/webapp.istioinaction
docker exec -it myk8s-control-plane istioctl proxy-config routes deploy/webapp.istioinaction
docker exec -it myk8s-control-plane istioctl proxy-config cluster deploy/webapp.istioinaction
docker exec -it myk8s-control-plane istioctl proxy-config endpoint deploy/webapp.istioinaction
# proxy-config : catalog
docker exec -it myk8s-control-plane istioctl proxy-config listener deploy/catalog.istioinaction
docker exec -it myk8s-control-plane istioctl proxy-config routes deploy/catalog.istioinaction
docker exec -it myk8s-control-plane istioctl proxy-config cluster deploy/catalog.istioinaction
docker exec -it myk8s-control-plane istioctl proxy-config endpoint deploy/catalog.istioinaction
# webapp istio-proxy 로그 활성화
# 신규 터미널
kubectl logs -n istioinaction -l app=webapp -c istio-proxy -f
# webapp istio-proxy 로그 활성화 적용
cat << EOF | kubectl apply -f -
apiVersion: telemetry.istio.io/v1alpha1
kind: Telemetry
metadata:
name: webapp
namespace: istioinaction
spec:
selector:
matchLabels:
app: webapp
accessLogging:
- providers:
- name: envoy #2 액세스 로그를 위한 프로바이더 설정
disabled: false #3 disable 를 false 로 설정해 활성화한다
EOF
# webapp → catalog 는 k8s service(clusterIP) 라우팅 사용 확인!
kubectl logs -n istioinaction -l app=webapp -c istio-proxy -f
[2025-04-18T13:27:57.178Z] "HEAD /api/catalog HTTP/1.1" 200 - via_upstream - "-" 0 0 8 8 "172.18.0.1" "curl/8.7.1" "8d425652-17a9-4b41-a21c-874acab3b1f4" "webapp.istioinaction.io:30000" "10.10.0.18:8080" inbound|8080|| 127.0.0.6:51809 10.10.0.18:8080 172.18.0.1:0 outbound_.80_._.webapp.istioinaction.svc.cluster.local default
=> 이 로그는 webapp 서비스의 사이드카 프록시가 클라이언트로부터 직접 HTTP 요청을 받은 장면이고, 이 요청을 10.10.0.18:8080 (즉, webapp 서비스의 실제 컨테이너)으로 보냄을 의미
[2025-04-18T13:27:58.237Z] "GET /items HTTP/1.1" 200 - via_upstream - "-" 0 502 2 2 "172.18.0.1" "beegoServer" "49b55b86-2505-4a5c-aadf-950d03705b87" "catalog.istioinaction:80" "10.10.0.16:3000" outbound|80||catalog.istioinaction.svc.cluster.local 10.10.0.18:45152 10.200.1.254:80 172.18.0.1:0 - default
=> 이 로그는 webapp 서비스가 catalog 서비스로 HTTP 요청을 보낸 상황이에요. Envoy는 catalog.istioinaction이라는 Kubernetes catalog 서비스(clusterIp 10.200.1.254:80)로 라우팅하고, 실제 Pod IP는 10.10.0.16:3000으로 연결되었어요.
...
Istio의가중치 기반 라우팅을 활용해 신규 버전(catalog v2)에 트래픽을 10%씩 점진적으로 분배함으로써 카나리 릴리스를 수행하고, 문제 발생 시 가중치 조정으로 빠르게 롤백할 수 있어 배포 위험을 최소화합니다.
# 이전 절부터 다음 서비스가 실행 중이다 : 파드에 labels 에 버전 정보 없을 경우 latest 설정되며, kiali 에 Workloads Details 에 'Missing Version' 표기됨
kubectl apply -f services/webapp/kubernetes/webapp.yaml -n istioinaction # 이미 배포 상태
kubectl apply -f services/catalog/kubernetes/catalog.yaml -n istioinaction # 이미 배포 상태
kubectl apply -f services/catalog/kubernetes/catalog-deployment-v2.yaml -n istioinaction # 이미 배포 상태
kubectl get deploy,rs,pod -n istioinaction --show-labels
NAME READY STATUS RESTARTS AGE LABELS
catalog-6cf4b97d-q4xv5 2/2 Running 0 19m app=catalog,...,service.istio.io/canonical-revision=v1,version=v1
catalog-v2-6df885b555-df7g4 2/2 Running 0 19m app=catalog,...,service.istio.io/canonical-revision=v2,version=v2
webapp-7685bcb84-skzgg 2/2 Running 0 2m48s app=webapp,...,service.istio.io/canonical-revision=latest
# 반복 호출테스트 : 신규터미널
while true; do curl -s http://webapp.istioinaction.io:30000/api/catalog ; date "+%Y-%m-%d %H:%M:%S" ; sleep 1; echo; done
# 모든 트래픽을 catalog service v1 으로 재설정하자
cat ch5/catalog-vs-v1-mesh.yaml
...
http:
- route:
- destination:
host: catalog
subset: version-v1
kubectl apply -f ch5/catalog-vs-v1-mesh.yaml -n istioinaction
# 호출테스트
curl -s http://webapp.istioinaction.io:30000/api/catalog | jq
#
cat ch5/catalog-vs-v2-10-90-mesh.yaml
apiVersion: networking.istio.io/v1alpha3
kind: VirtualService
metadata:
name: catalog
spec:
hosts:
- catalog
gateways:
- mesh
http:
- route:
- destination:
host: catalog
subset: version-v1
weight: 90
- destination:
host: catalog
subset: version-v2
weight: 10
kubectl apply -f ch5/catalog-vs-v2-10-90-mesh.yaml -n istioinaction
#
kubectl get vs -n istioinaction catalog
NAME GATEWAYS HOSTS AGE
catalog ["mesh"] ["catalog"] 112s
# 호출 테스트 : v2 호출 비중 확인
for i in {1..10}; do curl -s http://webapp.istioinaction.io:30000/api/catalog | grep -i imageUrl ; done | wc -l
for i in {1..100}; do curl -s http://webapp.istioinaction.io:30000/api/catalog | grep -i imageUrl ; done | wc -l
# proxy-config(webapp) : mesh 이므로 메시 내 모든 사이드카에 VS 적용
docker exec -it myk8s-control-plane istioctl proxy-config routes deploy/webapp.istioinaction --name 80 -o json
...
"route": {
"weightedClusters": {
"clusters": [
{
"name": "outbound|80|version-v1|catalog.istioinaction.svc.cluster.local",
"weight": 90
},
{
"name": "outbound|80|version-v2|catalog.istioinaction.svc.cluster.local",
"weight": 10
}
],
"totalWeight": 100
...
docker exec -it myk8s-control-plane istioctl proxy-config cluster deploy/webapp.istioinaction --fqdn catalog.istioinaction.svc.cluster.local
docker exec -it myk8s-control-plane istioctl proxy-config endpoint deploy/webapp.istioinaction | grep catalog
# proxy-config(catalog) : mesh 이므로 메시 내 모든 사이드카에 VS 적용
docker exec -it myk8s-control-plane istioctl proxy-config routes deploy/catalog.istioinaction --name 80 -o json
...
9:1 로 트래픽이 맞춰지는걸 볼 수 있다.
각 서비스 버전의 트래픽 가중치를 1에서 100 사이로 바꿀 수 있지만, 가중치 총합은 반드시 100이어야 한다.
그렇지 않으면 예기치 못한 트래픽 라우팅이 발생할 수 있다.
v1, v2 외 다른 버전이 있을 경우, DestinationRule 에서 subnet 으로 선언해야 한다는 것도 유념하자.
5.3.1 (Automating) Canary releasing with Flagger (Progressive Delivery Operator for Kubernetes) - Link
Flagger는 Istio와 연동해 카나리 배포를 자동화하는 도구로, 릴리스 진행, 트래픽 분배, 모니터링, 롤백까지 모든 과정을 메트릭 기반으로 자동 처리하여 운영자의 수작업과 실수 가능성을 줄여줍니다
실습을 진행하기 위해 다음과 같이 기존 셋팅은 삭제한다.
# catalog-v2 와 트래픽 라우팅을 명시적으로 제어하는 VirtualService를 제거
kubectl delete virtualservice catalog -n istioinaction
kubectl delete deploy catalog-v2 -n istioinaction
kubectl delete service catalog -n istioinaction
kubectl delete destinationrule catalog -n istioinaction
# 남은 리소스 확인
kubectl get deploy,svc,ep -n istioinaction
NAME READY UP-TO-DATE AVAILABLE AGE
deployment.apps/catalog 1/1 1 1 77m
deployment.apps/webapp 1/1 1 1 78m
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
service/webapp ClusterIP 10.200.1.73 <none> 80/TCP 78m
NAME ENDPOINTS AGE
endpoints/webapp 10.10.0.19:8080 78m
kubectl get gw,vs -n istioinaction
NAME AGE
gateway.networking.istio.io/coolstore-gateway 73m
NAME GATEWAYS HOSTS AGE
virtualservice.networking.istio.io/webapp-virtualservice ["coolstore-gateway"] ["webapp.istioinaction.io"] 73m
Flagger는 서비스 상태를 판단할 때 메트릭에 의존하며, 카나리 릴리스를 사용할 때 특히 그렇다.
Flagger가 성공 메트릭을 사용하려면 프로메테우스를 설치해 이스티오 데이터 플레인을 수집해야 한다.
Flagger를 다음과 같이 설치한다.
# CRD 설치
kubectl apply -f https://raw.githubusercontent.com/fluxcd/flagger/main/artifacts/flagger/crd.yaml
kubectl get crd | grep flagger
alertproviders.flagger.app 2025-04-19T03:11:50Z
canaries.flagger.app 2025-04-19T03:11:50Z
metrictemplates.flagger.app 2025-04-19T03:11:50Z
# Helm 설치
helm repo add flagger https://flagger.app
helm install flagger flagger/flagger \
--namespace=istio-system \
--set crd.create=false \
--set meshProvider=istio \
--set metricServer=http://prometheus:9090
# 디플로이먼트 flagger 에 의해 배포된 파드 확인
kubectl get pod -n istio-system -l app.kubernetes.io/name=flagger
NAME READY STATUS RESTARTS AGE
flagger-6d4ffc5576-q78ls 1/1 Running 0 2m54s
# 시크릿
kubectl get secret -n istio-system | grep flagger-token
flagger-token-v2f5z kubernetes.io/service-account-token 3 4m11s
# 시크릿 확인 : ca.crt 는 k8s 루프 인증서
kubectl view-secret -n istio-system flagger-token-v2f5z --all
ca.crt='-----BEGIN CERTIFICATE-----
MIIC/jCCAeagAwIBAgIBADANBgkqhkiG9w0BAQsFADAVMRMwEQYDVQQDEwprdWJl
cm5ldGVzMB4XDTI1MDQxOTAxNDEyMVoXDTM1MDQxNzAxNDEyMVowFTETMBEGA1UE
AxMKa3ViZXJuZXRlczCCASIwDQYJKoZIhvcNAQEBBQADggEPADCCAQoCggEBAMzN
onEbSSXBHfHhJICwREU4EX4D0K2Bwg7SXNwZNl3QwwPOpjFoaRbr6Hdog88jmo8A
Mo/RDKDj+Lvr0FE3hBvm5igLndWgnjYqpIHfDq31AYvWCoJvbBQ/omDIal4u1HHI
8XNqEpxl3JhsV9M9pMEx2+Gvlp1og8qjbB3B5amutriNQom6VOG0HBzJQuvNG8op
2GhWD4IOQf3vfKltGE9Y/KzbBLajtPueMkHZr/kH4Qy/Xu9kSGc8lhdsxrRSqoTX
ytyr2rOe83vliKhGKYtkiWESIm35BcVF1rp+jl0nLGs8IMhmR5Ll9A9pZ5xsqFzN
ndg7DjpdcKKwCxzw9BsCAwEAAaNZMFcwDgYDVR0PAQH/BAQDAgKkMA8GA1UdEwEB
/wQFMAMBAf8wHQYDVR0OBBYEFPm+n2+NblRv8ZWaoVW4fMvmFzuNMBUGA1UdEQQO
MAyCCmt1YmVybmV0ZXMwDQYJKoZIhvcNAQELBQADggEBAFkDbnnWS+9u9AKnlih0
Cltedk01oId5I31SWzvfI1owgudBH6pGxs3dGeij5iNDlV2StDzG5mqUIW6Y5iXR
hVMUUl/GvscaoSqFb5cIEgfmzdDSsNm1eBON8HpoN4VuEyuRZn1O39JAYIzVQcwD
LgO/dTCZwqM6hs6LC2Qx/PlxlQLt3agT3sZWXkztbOjLpLCuqVrz0NIRzFS3M2hA
b1+ACPllYGIRiEpSNxzbybgjui4W8bt8W2AjTPuqXIB/TuEcQrgAzrVcQsVf2XID
nC+WEpmUURKxQ51dLpLLQgFfojz+LXrdrlGJ4hpcfj0aN5j221+rjHTnI6PrsQdT
qME=
-----END CERTIFICATE-----
'
namespace='istio-system'
token='eyJhbGciOiJSUzI1NiIsImtpZCI6InFIUnV5blBfSUVDaDQ0MUxyOXR2MFRqV1g5ekVjaU1wdWZvSDFXZXl6Z3cifQ.eyJpc3MiOiJrdWJlcm5ldGVzL3NlcnZpY2VhY2NvdW50Iiwia3ViZXJuZXRlcy5pby9zZXJ2aWNlYWNjb3VudC9uYW1lc3BhY2UiOiJpc3Rpby1zeXN0ZW0iLCJrdWJlcm5ldGVzLmlvL3NlcnZpY2VhY2NvdW50L3NlY3JldC5uYW1lIjoiZmxhZ2dlci10b2tlbi12MmY1eiIsImt1YmVybmV0ZXMuaW8vc2VydmljZWFjY291bnQvc2VydmljZS1hY2NvdW50Lm5hbWUiOiJmbGFnZ2VyIiwia3ViZXJuZXRlcy5pby9zZXJ2aWNlYWNjb3VudC9zZXJ2aWNlLWFjY291bnQudWlkIjoiNWIxZWM4MjUtODU4My00OGViLWI4MGMtNmYyNzEzZTBlMzA3Iiwic3ViIjoic3lzdGVtOnNlcnZpY2VhY2NvdW50OmlzdGlvLXN5c3RlbTpmbGFnZ2VyIn0.Eb14h5EKU9FfYZa3XkydrFFYUSk4gPYUM0j76Cbsb4XTtAL0U54-RfMiNcX5rfyK6WFOUhU5W6yuAChRhsl7TEzZCpgj3aVRNNe5TRsy-mYpG89FfBSpU0H6wmZyJnvHDcweo1eh-BLIThH6-_1GuUeJDc18WsapllkcHNIXiR_7gudgY7tfn29KoKxlv72K_HPYIerIsTGZe9tHr7K__lvl0Yz779yKNXKUlSerqho0-z2cPsmhFRR1KvPwrhi6UQck70s_snMlaecVJvkrYXCnEvsMkUwpaa6JmDmamKC3NNm9zWJYKtEt0fHHomZoJQFHHQCiYDTVkjYi8ErE2A'
# token 을 jtw.io 에서 Decoded 확인
{
"iss": "kubernetes/serviceaccount",
"kubernetes.io/serviceaccount/namespace": "istio-system",
"kubernetes.io/serviceaccount/secret.name": "flagger-token-v2f5z",
"kubernetes.io/serviceaccount/service-account.name": "flagger",
"kubernetes.io/serviceaccount/service-account.uid": "5b1ec825-8583-48eb-b80c-6f2713e0e307",
"sub": "system:serviceaccount:istio-system:flagger"
}
그리고 Flagger 카나리 리소스를 사용해서 카나리 릴리스에 대한 설정을 정의한다
이 Canary 리소스에서는 어떤 쿠버네티스 Deployment가 카나리 대상인지, 어떤 쿠버네티스 Service와 이스티오 VirtualService가 자동으로 만들어져야 하는지, 카나리를 어떻게 진행해야 하는지 등을 지정한다.
Canary 리소스의 마지막 부분은 카나리를 얼마나 빨리 진행할지, 생존을 판단하기 위해 지켜볼 메트릭은 무엇인지, 성공을 판단할 임계값은 얼마인지를 기술하고 있다.
45초마다 카나리의 각 단계를 평가하고, 단계별로 트래픽을 10%씩 늘린다. 트래픽이 **50%에 도달하면 100%**로 바꾼다.
성공률 메트릭의 경우 1분 동안의 성공률이 99% 이상이어야 한다. 또한 P99(상위 99%) 요청 시간은 500ms까지 허용한다.
이 메트릭들이 연속으로 5회를 초과해 지정한 범위와 다르면, 롤백한다.
# cat ch5/flagger/catalog-release.yaml
apiVersion: flagger.app/v1beta1
kind: Canary
metadata:
name: catalog-release
namespace: istioinaction
spec:
targetRef: #1 카나리 대상 디플로이먼트 https://docs.flagger.app/usage/how-it-works#canary-target
apiVersion: apps/v1
kind: Deployment
name: catalog
progressDeadlineSeconds: 60
# Service / VirtualService Config
service: #2 서비스용 설정 https://docs.flagger.app/usage/how-it-works#canary-service
name: catalog
port: 80
targetPort: 3000
gateways:
- mesh
hosts:
- catalog
analysis: #3 카니리 진행 파라미터 https://docs.flagger.app/usage/how-it-works#canary-analysis
interval: 45s
threshold: 5
maxWeight: 50
stepWeight: 10
match:
- sourceLabels:
app: webapp
metrics: # https://docs.flagger.app/usage/metrics , https://docs.flagger.app/faq#metrics
- name: request-success-rate # built-in metric 요청 성공률
thresholdRange:
min: 99
interval: 1m
- name: request-duration # built-in metric 요청 시간
thresholdRange:
max: 500
interval: 30s
# 반복 호출테스트 : 신규터미널
while true; do curl -s http://webapp.istioinaction.io:30000/api/catalog -I | head -n 1 ; date "+%Y-%m-%d %H:%M:%S" ; sleep 1; echo; done
# flagger (operator) 가 catalog를 위한 canary 배포환경을 구성
kubectl apply -f ch5/flagger/catalog-release.yaml -n istioinaction
# flagger 로그 확인 : Service, Deployment, VirtualService 등을 설치하는 것을 확인할 수 있습니다.
kubectl logs -f deploy/flagger -n istio-system
...
# 확인
kubectl get canary -n istioinaction -w
NAME STATUS WEIGHT LASTTRANSITIONTIME
catalog-release Initializing 0 2025-04-19T05:10:00Z
catalog-release Initialized 0 2025-04-19T05:15:54Z
kubectl get canary -n istioinaction -owide
NAME STATUS WEIGHT SUSPENDED FAILEDCHECKS INTERVAL MIRROR STEPWEIGHT STEPWEIGHTS MAXWEIGHT LASTTRANSITIONTIME
catalog-release Initialized 0 0 45s 10 50 2025-04-19T05:15:54Z
# flagger Initialized 동작 확인
## catalog-primary deployment/service 가 생성되어 있음, 기존 catalog deploy/service 는 파드가 0으로 됨
kubectl get deploy,svc,ep -n istioinaction -o wide
NAME READY UP-TO-DATE AVAILABLE AGE CONTAINERS IMAGES SELECTOR
deployment.apps/catalog 0/0 0 0 3h34m catalog istioinaction/catalog:latest app=catalog,version=v1
deployment.apps/catalog-primary 1/1 1 1 6m41s catalog istioinaction/catalog:latest app=catalog-primary
deployment.apps/webapp 1/1 1 1 3h36m webapp istioinaction/webapp:latest app=webapp
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE SELECTOR
service/catalog ClusterIP 10.200.1.168 <none> 80/TCP 5m56s app=catalog-primary
service/catalog-canary ClusterIP 10.200.1.242 <none> 80/TCP 6m41s app=catalog
service/catalog-primary ClusterIP 10.200.1.119 <none> 80/TCP 6m41s app=catalog-primary
service/webapp ClusterIP 10.200.1.73 <none> 80/TCP 3h36m app=webapp
NAME ENDPOINTS AGE
endpoints/catalog 10.10.0.23:3000 5m56s
endpoints/catalog-canary <none> 6m41s
endpoints/catalog-primary 10.10.0.23:3000 6m41s
endpoints/webapp 10.10.0.19:8080 3h36m
## VS catalog 생성되었음
kubectl get gw,vs -n istioinaction
NAME AGE
gateway.networking.istio.io/coolstore-gateway 137m
NAME GATEWAYS HOSTS AGE
virtualservice.networking.istio.io/catalog ["mesh"] ["catalog"] 8m17s
virtualservice.networking.istio.io/webapp-virtualservice ["coolstore-gateway"] ["webapp.istioinaction.io"] 137m
## VS catalog 확인
kubectl get vs -n istioinaction catalog -o yaml | kubectl neat
apiVersion: networking.istio.io/v1beta1
kind: VirtualService
metadata:
annotations:
helm.toolkit.fluxcd.io/driftDetection: disabled
kustomize.toolkit.fluxcd.io/reconcile: disabled
name: catalog
namespace: istioinaction
spec:
gateways:
- mesh
hosts:
- catalog
http:
- match:
- sourceLabels:
app: webapp
route:
- destination:
host: catalog-primary
weight: 100
- destination:
host: catalog-canary
weight: 0
- route:
- destination:
host: catalog-primary
weight: 100
# destinationrule 확인
kubectl get destinationrule -n istioinaction
NAME HOST AGE
catalog-canary catalog-canary 15m
catalog-primary catalog-primary 15m
kubectl get destinationrule -n istioinaction catalog-primary -o yaml | kubectl neat
apiVersion: networking.istio.io/v1beta1
kind: DestinationRule
metadata:
name: catalog-primary
namespace: istioinaction
spec:
host: catalog-primary
kubectl get destinationrule -n istioinaction catalog-canary -o yaml | kubectl neat
apiVersion: networking.istio.io/v1beta1
kind: DestinationRule
metadata:
name: catalog-canary
namespace: istioinaction
spec:
host: catalog-canary
#
docker exec -it myk8s-control-plane istioctl proxy-config routes deploy/webapp.istioinaction --name 80 -o json
docker exec -it myk8s-control-plane istioctl proxy-config routes deploy/webapp.istioinaction --name 80
NAME DOMAINS MATCH VIRTUAL SERVICE
80 catalog-canary, catalog-canary.istioinaction + 1 more... /*
80 catalog-primary, catalog-primary.istioinaction + 1 more... /*
80 catalog, catalog.istioinaction + 1 more... /* catalog.istioinaction
...
docker exec -it myk8s-control-plane istioctl proxy-config cluster deploy/webapp.istioinaction | egrep 'RULE|catalog'
SERVICE FQDN PORT SUBSET DIRECTION TYPE DESTINATION RULE
catalog-canary.istioinaction.svc.cluster.local 80 - outbound EDS catalog-canary.istioinaction
catalog-primary.istioinaction.svc.cluster.local 80 - outbound EDS catalog-primary.istioinaction
catalog.istioinaction.svc.cluster.local 80 - outbound EDS
docker exec -it myk8s-control-plane istioctl proxy-config cluster deploy/webapp.istioinaction --fqdn catalog.istioinaction.svc.cluster.local -o json
docker exec -it myk8s-control-plane istioctl proxy-config cluster deploy/webapp.istioinaction --fqdn catalog-primary.istioinaction.svc.cluster.local -o json
docker exec -it myk8s-control-plane istioctl proxy-config cluster deploy/webapp.istioinaction --fqdn catalog-canary.istioinaction.svc.cluster.local -o json
docker exec -it myk8s-control-plane istioctl proxy-config endpoint deploy/webapp.istioinaction | grep catalog
10.10.0.23:3000 HEALTHY OK outbound|80||catalog-primary.istioinaction.svc.cluster.local
10.10.0.23:3000 HEALTHY OK outbound|80||catalog.istioinaction.svc.cluster.local
# 해당 EDS에 메트릭 통계 값 0.
docker exec -it myk8s-control-plane istioctl proxy-config endpoint deploy/webapp.istioinaction --cluster 'outbound|80||catalog.istioinaction.svc.cluster.local' -o json
...
# 현재 EDS primary 에 메트릭 통계 값 출력 중. 해당 EDS 호출.
docker exec -it myk8s-control-plane istioctl proxy-config endpoint deploy/webapp.istioinaction --cluster 'outbound|80||catalog-primary.istioinaction.svc.cluster.local' -o json
...
지금까지는 기본 설정만 준비 했을 뿐, 실제 카나리는 수행하지 않았다.
Flagger는 원본 디폴로이먼트 대상(여기서는 catalog 디플로이먼트 ?catalog-primary가 아닌가?)의 변경 사항을 지켜보고, 카나리 디폴로이먼트(catalog-canary) 및 서비스(catalog-canary)를 생성하고, VirtualService 의 가중치를 조정한다.
# 반복 호출테스트 : 신규터미널1 - 부하 만들기
while true; do curl -s http://webapp.istioinaction.io:30000/api/catalog -I | head -n 1 ; date "+%Y-%m-%d %H:%M:%S" ; sleep 1; echo; done
# flagger 로그 확인 : 신규터미널2
kubectl logs -f deploy/flagger -n istio-system
{"level":"info","ts":"2025-04-19T05:15:54.453Z","caller":"controller/events.go:33","msg":"Initialization done! catalog-release.istioinaction","canary":"catalog-release.istioinaction"}
{"level":"info","ts":"2025-04-19T06:09:09.442Z","caller":"router/istio.go:414","msg":"Canary catalog-release.istioinaction uses HTTP service"}
{"level":"info","ts":"2025-04-19T06:09:09.444Z","caller":"controller/events.go:33","msg":"New revision detected! Scaling up catalog.istioinaction","canary":"catalog-release.istioinaction"}
{"level":"info","ts":"2025-04-19T06:09:54.441Z","caller":"router/istio.go:414","msg":"Canary catalog-release.istioinaction uses HTTP service"}
{"level":"info","ts":"2025-04-19T06:09:54.446Z","caller":"controller/events.go:33","msg":"Starting canary analysis for catalog.istioinaction","canary":"catalog-release.istioinaction"}
{"level":"info","ts":"2025-04-19T06:09:54.461Z","caller":"controller/events.go:33","msg":"Advance catalog-release.istioinaction canary weight 10","canary":"catalog-release.istioinaction"}
{"level":"info","ts":"2025-04-19T06:10:39.443Z","caller":"router/istio.go:414","msg":"Canary catalog-release.istioinaction uses HTTP service"}
{"level":"info","ts":"2025-04-19T06:10:39.469Z","caller":"controller/events.go:33","msg":"Advance catalog-release.istioinaction canary weight 20","canary":"catalog-release.istioinaction"}
{"level":"info","ts":"2025-04-19T06:11:24.437Z","caller":"router/istio.go:414","msg":"Canary catalog-release.istioinaction uses HTTP service"}
{"level":"info","ts":"2025-04-19T06:11:24.461Z","caller":"controller/events.go:33","msg":"Advance catalog-release.istioinaction canary weight 30","canary":"catalog-release.istioinaction"}
{"level":"info","ts":"2025-04-19T06:12:09.445Z","caller":"router/istio.go:414","msg":"Canary catalog-release.istioinaction uses HTTP service"}
{"level":"info","ts":"2025-04-19T06:12:09.472Z","caller":"controller/events.go:33","msg":"Advance catalog-release.istioinaction canary weight 40","canary":"catalog-release.istioinaction"}
{"level":"info","ts":"2025-04-19T06:12:54.429Z","caller":"router/istio.go:414","msg":"Canary catalog-release.istioinaction uses HTTP service"}
{"level":"info","ts":"2025-04-19T06:12:54.445Z","caller":"controller/events.go:33","msg":"Advance catalog-release.istioinaction canary weight 50","canary":"catalog-release.istioinaction"}
{"level":"info","ts":"2025-04-19T06:13:39.444Z","caller":"router/istio.go:414","msg":"Canary catalog-release.istioinaction uses HTTP service"}
{"level":"info","ts":"2025-04-19T06:13:39.453Z","caller":"controller/events.go:33","msg":"Copying catalog.istioinaction template spec to catalog-primary.istioinaction","canary":"catalog-release.istioinaction"}
{"level":"info","ts":"2025-04-19T06:14:24.438Z","caller":"router/istio.go:414","msg":"Canary catalog-release.istioinaction uses HTTP service"}
{"level":"info","ts":"2025-04-19T06:14:24.440Z","caller":"controller/events.go:33","msg":"Routing all traffic to primary","canary":"catalog-release.istioinaction"}
{"level":"info","ts":"2025-04-19T06:15:09.436Z","caller":"router/istio.go:414","msg":"Canary catalog-release.istioinaction uses HTTP service"}
{"level":"info","ts":"2025-04-19T06:15:09.642Z","caller":"controller/events.go:33","msg":"Promotion completed! Scaling down catalog.istioinaction","canary":"catalog-release.istioinaction"}
# flagger 상태 확인 : 신규터미널3
## 카나리는 Carary 오브젝트에 설정한 대로 45초마다 진행될 것이다.
## 트래픽의 50%가 카나리로 이동할 때까지는 단계별로 10%씩 증가한다.
## flagger가 메트릭에 문제가 없고 기준과 차이가 없다고 판단되면, 모든 트래픽이 카나리로 이동해 카나리가 기본 서비스로 승격 될 때까지 카나리가 진행된다.
## 만약 문제가 발생하면 flagger는 자동으로 카나리 릴리스를 롤백할 것이다.
kubectl get canary -n istioinaction -w
NAME STATUS WEIGHT LASTTRANSITIONTIME
catalog-release Initialized 0 2025-04-19T05:15:54Z
catalog-release Progressing 0 2025-04-19T06:09:09Z
catalog-release Progressing 10 2025-04-19T06:09:54Z # 45초 간격
catalog-release Progressing 20 2025-04-19T06:10:39Z
catalog-release Progressing 30 2025-04-19T06:11:24Z
catalog-release Progressing 40 2025-04-19T06:12:09Z
catalog-release Progressing 50 2025-04-19T06:12:54Z
catalog-release Promoting 0 2025-04-19T06:13:39Z
catalog-release Finalising 0 2025-04-19T06:14:24Z
catalog-release Succeeded 0 2025-04-19T06:15:09Z
# imageUrl 출력 (v2)을 포함하는 catalog deployment v2 배포
cat ch5/flagger/catalog-deployment-v2.yaml
apiVersion: apps/v1
kind: Deployment
metadata:
labels:
app: catalog
version: v1
name: catalog
spec:
replicas: 1
selector:
matchLabels:
app: catalog
version: v1
template:
metadata:
labels:
app: catalog
version: v1
spec:
containers:
- env:
- name: KUBERNETES_NAMESPACE
valueFrom:
fieldRef:
fieldPath: metadata.namespace
- name: SHOW_IMAGE
value: "true"
image: istioinaction/catalog:latest
imagePullPolicy: IfNotPresent
name: catalog
ports:
- containerPort: 3000
name: http
protocol: TCP
securityContext:
privileged: false
kubectl apply -f ch5/flagger/catalog-deployment-v2.yaml -n istioinaction
kubectl get vs -n istioinaction catalog -o yaml -w # catalog vs 에 가중치 변경 모니터링
---
route:
- destination:
host: catalog-primary
weight: 90
- destination:
host: catalog-canary
weight: 10
- route:
- destination:
host: catalog-primary
weight: 90
---
route:
- destination:
host: catalog-primary
weight: 80
- destination:
host: catalog-canary
weight: 20
- route:
- destination:
host: catalog-primary
weight: 80
---
route:
- destination:
host: catalog-primary
weight: 70
- destination:
host: catalog-canary
weight: 30
- route:
- destination:
host: catalog-primary
weight: 70
---
route:
- destination:
host: catalog-primary
weight: 60
- destination:
host: catalog-canary
weight: 40
- route:
- destination:
host: catalog-primary
weight: 60
---
route:
- destination:
host: catalog-primary
weight: 50
- destination:
host: catalog-canary
weight: 50
- route:
- destination:
host: catalog-primary
weight: 50
---
route:
- destination:
host: catalog-primary
weight: 100
- destination:
host: catalog-canary
weight: 0
- route:
- destination:
host: catalog-primary
weight: 100
---
# canary CRD 이벤트 확인
kubectl describe canary -n istioinaction catalog-release | grep Events: -A20
Events:
Type Reason Age From Message
---- ------ ---- ---- -------
Normal Synced 10m flagger New revision detected! Scaling up catalog.istioinaction
Normal Synced 9m54s flagger Starting canary analysis for catalog.istioinaction
Normal Synced 9m54s flagger Advance catalog-release.istioinaction canary weight 10
Normal Synced 9m9s flagger Advance catalog-release.istioinaction canary weight 20
Normal Synced 8m24s flagger Advance catalog-release.istioinaction canary weight 30
Normal Synced 7m39s flagger Advance catalog-release.istioinaction canary weight 40
Normal Synced 6m54s flagger Advance catalog-release.istioinaction canary weight 50
Normal Synced 6m9s flagger Copying catalog.istioinaction template spec to catalog-primary.istioinaction
Normal Synced 5m24s flagger Routing all traffic to primary
Normal Synced 4m39s flagger (combined from similar events): Promotion completed! Scaling down catalog.istioinaction
# 최종 v2 접속 확인
for i in {1..100}; do curl -s http://webapp.istioinaction.io:30000/api/catalog | grep -i imageUrl ; done | wc -l
100
위와같이 신규 버전을 배포하고 모니터링해본다.
자동으로 WEIGHT이 오르고 있다. 그리고 당연하게 kiali에서는 트래픽이 점점 많이 흐르는것기 확인된다.
5.4 Reducing risk even further: Traffic mirroring
트래픽 미러링은실제 운영 환경 트래픽을 복사해 별도의 서비스(catalog-v2)로 전송하되, 사용자 응답에는 영향을 주지 않는 방식입니다. 이를 통해 신규 버전의 동작을 실제 트래픽으로 검증하면서도 서비스 중단 위험을 제로에 가깝게 관리할 수 있습니다.
# cat ch5/catalog-vs-v2-mirror.yaml
apiVersion: networking.istio.io/v1alpha3
kind: VirtualService
metadata:
name: catalog
spec:
hosts:
- catalog
gateways:
- mesh
http:
- route:
- destination:
host: catalog
subset: version-v1
weight: 100
mirror:
host: catalog
subset: version-v2
# 반복 접속
while true; do curl -s http://webapp.istioinaction.io:30000/api/catalog -I | head -n 1 ; date "+%Y-%m-%d %H:%M:%S" ; sleep 1; echo; don
# catalog istio-proxy 로그 활성화
cat << EOF | kubectl apply -f -
apiVersion: telemetry.istio.io/v1alpha1
kind: Telemetry
metadata:
name: catalog
namespace: istioinaction
spec:
accessLogging:
- disabled: false
providers:
- name: envoy
selector:
matchLabels:
app: catalog
EOF
kubectl get telemetries -n istioinaction
NAME AGE
catalog 16s
webapp 5h49m
# istio-proxy 로그 확인 : 신규 터미널
kubectl logs -n istioinaction -l app=webapp -c istio-proxy -f
kubectl logs -n istioinaction -l app=catalog -c istio-proxy -f
kubectl logs -n istioinaction -l version=v1 -c istio-proxy -f
kubectl logs -n istioinaction -l app=catalog -l version=v2 -c istio-proxy -f
혹은
kubectl stern -n istioinaction -l app=catalog -c istio-proxy
# proxy-config : webapp
docker exec -it myk8s-control-plane istioctl proxy-config routes deploy/webapp.istioinaction | grep catalog
docker exec -it myk8s-control-plane istioctl proxy-config cluster deploy/webapp.istioinaction | grep catalog
docker exec -it myk8s-control-plane istioctl proxy-config endpoint deploy/webapp.istioinaction | grep catalog
# proxy-config : catalog
docker exec -it myk8s-control-plane istioctl proxy-config routes deploy/catalog.istioinaction | grep catalog
docker exec -it myk8s-control-plane istioctl proxy-config cluster deploy/catalog.istioinaction | grep catalog
docker exec -it myk8s-control-plane istioctl proxy-config endpoint deploy/catalog.istioinaction | grep catalog
# 미러링 VS 설정
kubectl apply -f ch5/catalog-vs-v2-mirror.yaml -n istioinaction
# v1 으로만 호출 확인
for i in {1..100}; do curl -s http://webapp.istioinaction.io:30000/api/catalog | grep -i imageUrl ; done | wc -l
0
# v1 app 로그 확인
kubectl logs -n istioinaction -l app=catalog -l version=v1 -c catalog -f
request path: /items
blowups: {}
number of blowups: 0
GET catalog.istioinaction:80 /items 200 502 - 0.375 ms
GET /items 200 0.375 ms - 502
...
# v2 app 로그 확인 : 미러링된 트래픽이 catalog v2로 향할때, Host 헤더가 수정돼 미러링/섀도잉된 트래픽임을 나타낸다.
## 따라서 Host:catalog:8080 대신 Host:catalog-shadow:8080이 된다.
## -shadow 접미사가 붙은 요청을 받는 서비스는 그 요청이 미러링된 요청임을 식별할 수 있어, 요청을 처리할 때 고려할 수 있다
## 예를 들어, 응답이 버려질 테니 트랜잭션을 롤백하지 않거나 리소스를 많이 사용하는 호출을 하지 않는 것 등.
kubectl logs -n istioinaction -l app=catalog -l version=v2 -c catalog -f
request path: /items
blowups: {}
number of blowups: 0
GET catalog.istioinaction-shadow:80 /items 200 698 - 0.503 ms
GET /items 200 0.503 ms - 698
#
docker exec -it myk8s-control-plane istioctl proxy-config routes deploy/webapp.istioinaction --name 80 -o json > webapp-routes.json
cat webapp-routes.json
...
"route": {
"cluster": "outbound|80|version-v1|catalog.istioinaction.svc.cluster.local",
"timeout": "0s",
"retryPolicy": {
"retryOn": "connect-failure,refused-stream,unavailable,cancelled,retriable-status-codes",
"numRetries": 2,
"retryHostPredicate": [
{
"name": "envoy.retry_host_predicates.previous_hosts",
"typedConfig": {
"@type": "type.googleapis.com/envoy.extensions.retry.host.previous_hosts.v3.PreviousHostsPredicate"
}
}
],
"hostSelectionRetryMaxAttempts": "5",
"retriableStatusCodes": [
503
]
},
"requestMirrorPolicies": [
{
"cluster": "outbound|80|version-v2|catalog.istioinaction.svc.cluster.local",
"runtimeFraction": {
"defaultValue": {
"numerator": 100
}
},
"traceSampled": false
...
# 위 webapp과 상동 : 그거슨 mesh(gateway)이니까...
docker exec -it myk8s-control-plane istioctl proxy-config routes deploy/catalog.istioinaction --name 80 -o json > webapp-routes.json
cat catalog-routes.json
...
catalog에 미러링 표시가 추가된것을 볼 수 있다.
# Istio 메시 내부망에서 모든 mTLS 통신 기능 끄기 설정 : (참고) 특정 네임스페이스 등 세부 조절 설정 가능
cat <<EOF | kubectl apply -f -
apiVersion: security.istio.io/v1beta1
kind: PeerAuthentication
metadata:
name: default
namespace: istio-system
spec:
mtls:
mode: DISABLE
EOF
kubectl get PeerAuthentication -n istio-system
NAME MODE AGE
default DISABLE 6h13m
--------------------------------------------------------------------------------
# catalog v2 파드의 vnic 와 vritual-pair 인 control-plane 노드(?)의 veth 이름 찾기
## catalog v2 파드 IP 확인
C2IP=$(kubectl get pod -n istioinaction -l app=catalog -l version=v2 -o jsonpath='{.items[*].status.podIP}')
echo $C2IP
## veth 이름 확인
docker exec -it myk8s-control-plane ip -c route | grep $C2IP | awk '{ print $3 }'
C2VETH=$(docker exec -it myk8s-control-plane ip -c route | grep $C2IP | awk '{ print $3 }')
echo $C2VETH
veth853288c7 <- 해당 이름을 메모해두기
--------------------------------------------------------------------------------
# ngrep 확인(메모 정보 직접 기입!) : catalog v2 파드 tcp 3000
docker exec -it myk8s-control-plane sh -c "ngrep -tW byline -d veth4ede8164 '' 'tcp port 3000'"
## 요청
T 2025/04/19 08:13:56.766981 10.10.0.19:49446 -> 10.10.0.27:3000 [AP] #19
GET /items HTTP/1.1.
host: catalog.istioinaction-shadow:80.
user-agent: beegoServer.
x-envoy-attempt-count: 1.
x-forwarded-for: 172.18.0.1,10.10.0.19.
x-forwarded-proto: http.
x-request-id: 769c8e1f-2a2a-4498-b98d-0683c7c46281.
accept-encoding: gzip.
x-envoy-internal: true.
x-envoy-decorator-operation: catalog.istioinaction.svc.cluster.local:80/*.
x-envoy-peer-metadata: ChoKDkFQUF9DT05UQUlORVJTEggaBndlYmFwcAoaCgpDTFVTVEVSX0lEEgwaCkt1YmVybmV0ZXMKHAoMSU5TVEFOQ0VfSVBTEgwaCjEwLjEwLjAuMTkKGQoNSVNUSU9fVkVSU0lPThIIGgYxLjE3LjgKowEKBkxBQkVMUxKYASqVAQoPCgNhcHASCBoGd2ViYXBwCiQKGXNlY3VyaXR5LmlzdGlvLmlvL3Rsc01vZGUSBxoFaXN0aW8KKwofc2VydmljZS5pc3Rpby5pby9jYW5vbmljYWwtbmFtZRIIGgZ3ZWJhcHAKLwojc2VydmljZS5pc3Rpby5pby9jYW5vbmljYWwtcmV2aXNpb24SCBoGbGF0ZXN0ChoKB01FU0hfSUQSDxoNY2x1c3Rlci5sb2NhbAogCgROQU1FEhgaFndlYmFwcC03Njg1YmNiODQtc2t6Z2cKHAoJTkFNRVNQQUNFEg8aDWlzdGlvaW5hY3Rpb24KUAoFT1dORVISRxpFa3ViZXJuZXRlczovL2FwaXMvYXBwcy92MS9uYW1lc3BhY2VzL2lzdGlvaW5hY3Rpb24vZGVwbG95bWVudHMvd2ViYXBwChcKEVBMQVRGT1JNX01FVEFEQVRBEgIqAAoZCg1XT1JLTE9BRF9OQU1FEggaBndlYmFwcA==.
x-envoy-peer-metadata-id: sidecar~10.10.0.19~webapp-7685bcb84-skzgg.istioinaction~istioinaction.svc.cluster.local.
x-b3-traceid: 8a650108ee32974ad419ff2948d9f8f2.
x-b3-spanid: 12c05a3f651b36fa.
x-b3-parentspanid: 2c77705aee579141.
x-b3-sampled: 0.
.
## 응답
T 2025/04/19 08:13:56.770458 10.10.0.27:3000 -> 10.10.0.19:49446 [AP] #20
HTTP/1.1 200 OK.
x-powered-by: Express.
vary: Origin, Accept-Encoding.
access-control-allow-credentials: true.
cache-control: no-cache.
pragma: no-cache.
expires: -1.
content-type: application/json; charset=utf-8.
content-length: 698.
etag: W/"2ba-8igEisu4O69h8jWIFgUqgmp7D5o".
date: Sat, 19 Apr 2025 08:13:56 GMT.
x-envoy-upstream-service-time: 2.
x-envoy-peer-metadata: ChsKDkFQUF9DT05UQUlORVJTEgkaB2NhdGFsb2cKGgoKQ0xVU1RFUl9JRBIMGgpLdWJlcm5ldGVzChwKDElOU1RBTkNFX0lQUxIMGgoxMC4xMC4wLjI3ChkKDUlTVElPX1ZFUlNJT04SCBoGMS4xNy44CrIBCgZMQUJFTFMSpwEqpAEKEAoDYXBwEgkaB2NhdGFsb2cKJAoZc2VjdXJpdHkuaXN0aW8uaW8vdGxzTW9kZRIHGgVpc3RpbwosCh9zZXJ2aWNlLmlzdGlvLmlvL2Nhbm9uaWNhbC1uYW1lEgkaB2NhdGFsb2cKKwojc2VydmljZS5pc3Rpby5pby9jYW5vbmljYWwtcmV2aXNpb24SBBoCdjIKDwoHdmVyc2lvbhIEGgJ2MgoaCgdNRVNIX0lEEg8aDWNsdXN0ZXIubG9jYWwKJQoETkFNRRIdGhtjYXRhbG9nLXYyLTZkZjg4NWI1NTUtbjlueHcKHAoJTkFNRVNQQUNFEg8aDWlzdGlvaW5hY3Rpb24KVAoFT1dORVISSxpJa3ViZXJuZXRlczovL2FwaXMvYXBwcy92MS9uYW1lc3BhY2VzL2lzdGlvaW5hY3Rpb24vZGVwbG95bWVudHMvY2F0YWxvZy12MgoXChFQTEFURk9STV9NRVRBREFUQRICKgAKHQoNV09SS0xPQURfTkFNRRIMGgpjYXRhbG9nLXYy.
x-envoy-peer-metadata-id: sidecar~10.10.0.27~catalog-v2-6df885b555-n9nxw.istioinaction~istioinaction.svc.cluster.local.
server: istio-envoy.
.
[
{
"id": 1,
"color": "amber",
"department": "Eyewear",
"name": "Elinor Glasses",
"price": "282.00",
"imageUrl": "http://lorempixel.com/640/480"
},
...
