관찰 가능성이란 외부 신호만으로 시스템의 내부 상태를 이해하고 추론할 수 있는 시스템의 특성으로, 안정적 제어와 문제 대응에 필수적이다. 이스티오는 네트워크 계층에서 메트릭을 수집해 이러한 관찰 가능성을 보조하지만, 이스티오만으로 완전한 관찰 가능성이 보장되는 것은 아니다.
관찰 가능성은 다양한 계층의 계측과 데이터 결합을 포함하는 시스템의 특성이며, 이스티오는 그중 애플리케이션 수준 네트워크 계측을 보조한다.
관찰 가능성은 시스템의 내부 상태와 문제의 근본 원인까지 파악하기 위해 다양한 데이터(메트릭, 로그, 트레이스 등)를 폭넓게 수집·분석하는 개념이다.
반면 모니터링은 미리 정의된 임계값이나 상태를 중심으로 주요 지표를 감시하고, 이상이 감지되면 즉각적으로 알림을 제공한다.
즉, 모니터링은 관찰 가능성의 일부로, 관찰 가능성은 예측 불가능한 문제까지 대응할 수 있도록 더 많은 데이터와 유연한 분석을 지향한다.

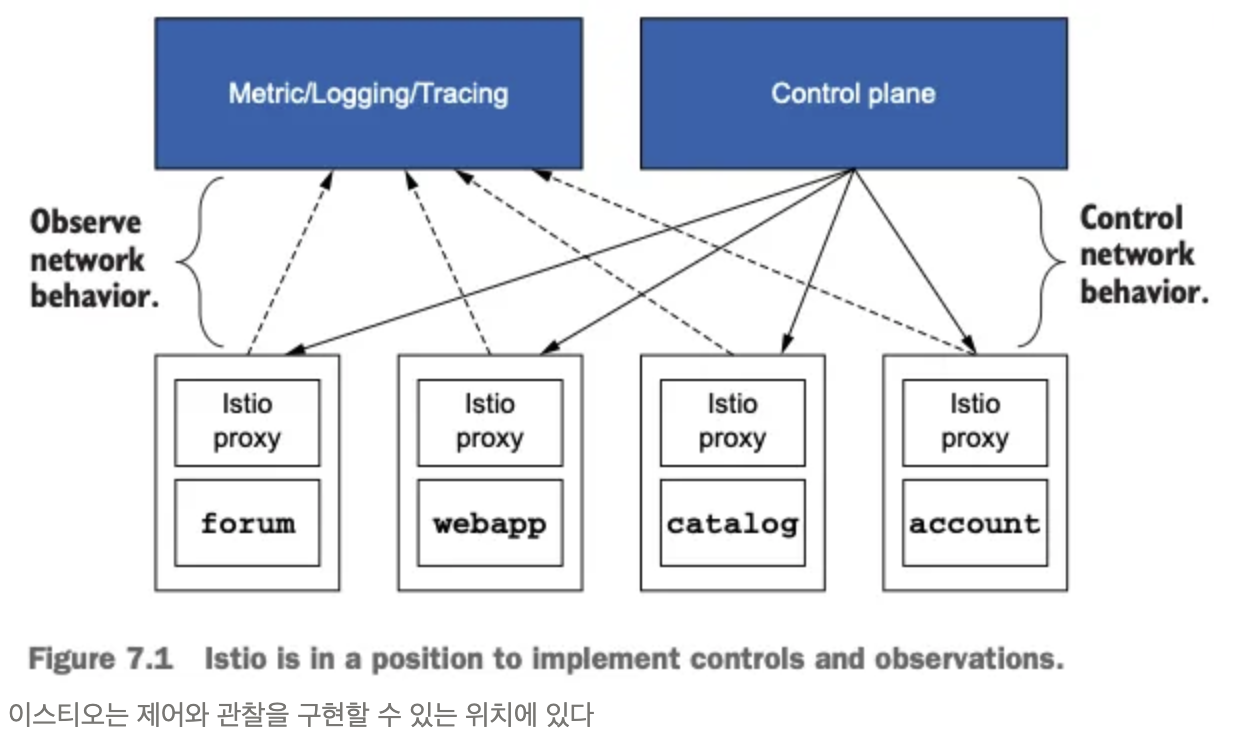

이스티오는 엔보이 프록시를 통해 서비스 간 모든 네트워크 트래픽에서 메트릭, 로그, 트레이스를 자동으로 수집하여, 별도의 코드 수정 없이 서비스 동작을 상세히 관찰할 수 있게 해준다.
또한 프로메테우스, 그라파나, 키알리 등과 연동해 서비스 상태와 트래픽 흐름을 시각화하고, 분산 트레이싱으로 요청의 전체 경로까지 추적할 수 있다.
이스티오는 엔보이 프록시를 통해 HTTP/TCP 요청 수, 지연 시간, 오류율 등의 데이터 플레인 메트릭을 자동 수집하며, 프로메테우스와 그라파나 연동으로 실시간 모니터링이 가능하다.
실습 시작
#
git clone https://github.com/AcornPublishing/istio-in-action
cd istio-in-action/book-source-code-master
pwd # 각자 자신의 pwd 경로
code .
# 아래 extramounts 생략 시, myk8s-control-plane 컨테이너 sh/bash 진입 후 직접 git clone 가능
kind create cluster --name myk8s --image kindest/node:v1.23.17 --config - <<EOF
kind: Cluster
apiVersion: kind.x-k8s.io/v1alpha4
nodes:
- role: control-plane
extraPortMappings:
- containerPort: 30000 # Sample Application (istio-ingrssgateway) HTTP
hostPort: 30000
- containerPort: 30001 # Prometheus
hostPort: 30001
- containerPort: 30002 # Grafana
hostPort: 30002
- containerPort: 30003 # Kiali
hostPort: 30003
- containerPort: 30004 # Tracing
hostPort: 30004
- containerPort: 30005 # Sample Application (istio-ingrssgateway) HTTPS
hostPort: 30005
- containerPort: 30006 # TCP Route
hostPort: 30006
- containerPort: 30007 # kube-ops-view
hostPort: 30007
kubeadmConfigPatches:
- |
kind: ClusterConfiguration
controllerManager:
extraArgs:
bind-address: 0.0.0.0
extraMounts: # 해당 부분 생략 가능
- hostPath: /Users/gasida/Downloads/istio-in-action/book-source-code-master # 각자 자신의 pwd 경로로 설정
containerPath: /istiobook
networking:
podSubnet: 10.10.0.0/16
serviceSubnet: 10.200.1.0/24
EOF
# 설치 확인
docker ps
# 노드에 기본 툴 설치
docker exec -it myk8s-control-plane sh -c 'apt update && apt install tree psmisc lsof wget bridge-utils net-tools dnsutils tcpdump ngrep iputils-ping git vim -y'
# (옵션) kube-ops-view
helm repo add geek-cookbook https://geek-cookbook.github.io/charts/
helm install kube-ops-view geek-cookbook/kube-ops-view --version 1.2.2 --set service.main.type=NodePort,service.main.ports.http.nodePort=30007 --set env.TZ="Asia/Seoul" --namespace kube-system
kubectl get deploy,pod,svc,ep -n kube-system -l app.kubernetes.io/instance=kube-ops-view
## kube-ops-view 접속 URL 확인
open "http://localhost:30007/#scale=1.5"
open "http://localhost:30007/#scale=1.3"
# (옵션) metrics-server
helm repo add metrics-server https://kubernetes-sigs.github.io/metrics-server/
helm install metrics-server metrics-server/metrics-server --set 'args[0]=--kubelet-insecure-tls' -n kube-system
kubectl get all -n kube-system -l app.kubernetes.io/instance=metrics-server
# myk8s-control-plane 진입 후 설치 진행
docker exec -it myk8s-control-plane bash
-----------------------------------
# (옵션) 코드 파일들 마운트 확인
tree /istiobook/ -L 1
혹은
git clone ... /istiobook
# istioctl 설치
export ISTIOV=1.17.8
echo 'export ISTIOV=1.17.8' >> /root/.bashrc
curl -s -L https://istio.io/downloadIstio | ISTIO_VERSION=$ISTIOV sh -
cp istio-$ISTIOV/bin/istioctl /usr/local/bin/istioctl
istioctl version --remote=false
# default 프로파일 컨트롤 플레인 배포
istioctl install --set profile=default -y
# 빠져나오기
exit
-----------------------------------
# 설치 확인 : istiod, istio-ingressgateway, crd 등
kubectl get istiooperators -n istio-system -o yaml
kubectl get all,svc,ep,sa,cm,secret,pdb -n istio-system
kubectl get cm -n istio-system istio -o yaml
kubectl get crd | grep istio.io | sort
# 실습을 위한 네임스페이스 설정
kubectl create ns istioinaction
kubectl label namespace istioinaction istio-injection=enabled
kubectl get ns --show-labels
# istio-ingressgateway 서비스 : NodePort 변경 및 nodeport 지정 변경 , externalTrafficPolicy 설정 (ClientIP 수집)
kubectl patch svc -n istio-system istio-ingressgateway -p '{"spec": {"type": "NodePort", "ports": [{"port": 80, "targetPort": 8080, "nodePort": 30000}]}}'
kubectl patch svc -n istio-system istio-ingressgateway -p '{"spec": {"type": "NodePort", "ports": [{"port": 443, "targetPort": 8443, "nodePort": 30005}]}}'
kubectl patch svc -n istio-system istio-ingressgateway -p '{"spec":{"externalTrafficPolicy": "Local"}}'
kubectl describe svc -n istio-system istio-ingressgateway
# 내부 접속 테스트용 netshoot 파드 생성
cat <<EOF | kubectl apply -f -
apiVersion: v1
kind: Pod
metadata:
name: netshoot
spec:
containers:
- name: netshoot
image: nicolaka/netshoot
command: ["tail"]
args: ["-f", "/dev/null"]
terminationGracePeriodSeconds: 0
EOF
# istioinaction 네임스페이스 초기화
kubectl delete -n istioinaction deploy,svc,gw,vs,dr,envoyfilter --all
# catalog 앱 기동
kubectl apply -f services/catalog/kubernetes/catalog.yaml -n istioinaction
# webapp 앱 기동
kubectl apply -f services/webapp/kubernetes/webapp.yaml -n istioinaction
# gateway, virtualservice 설정
kubectl apply -f services/webapp/istio/webapp-catalog-gw-vs.yaml -n istioinaction
# 확인
kubectl get deploy,pod,svc,ep,gw,vs -n istioinaction
# 호출테스트
curl -s http://webapp.istioinaction.io:30000
curl -s http://webapp.istioinaction.io:30000/api/catalog | jq
curl -s http://webapp.istioinaction.io:30000/api/catalog | jq
...

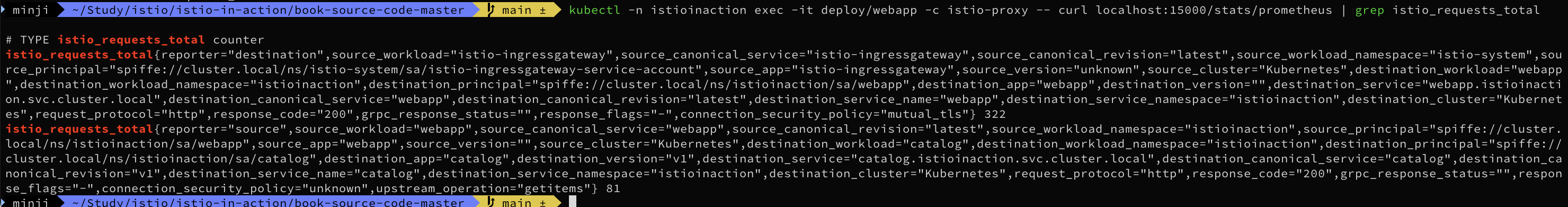

- 다음 히스토그램은 각 프록시가 인바운드 및 아웃바운드 호출에 유지하는 표준 이스티오 메트릭이다. - Docs
- istio_requests_total : This is a COUNTER incremented for every request handled by an Istio proxy.
- istio_request_bytes : This is a DISTRIBUTION which measures HTTP request body sizes
- istio_response_bytes : This is a DISTRIBUTION which measures HTTP response body sizes.
- istio_request_duration_milliseconds : This is a DISTRIBUTION which measures the duration of requests.
- ⇒ The telemetry component is implemented as a Proxy-wasm plugin.
메트릭이 수집되는것을 알 수 있다.
이밖에 더 많은 메트릭을 수집하려면 다음과 같이 진행한다.
###방법 1 (IstioOperator 명세) : 메시 전체에 적용 - DocsapiVersion: install.istio.io/v1alpha1
kind: IstioOperator
metadata:
name: control-plane
spec:
profile: demo
meshConfig:
defaultConfig: # Defines the default proxy configuration for all services
proxyStatsMatcher: # Customizes the reported metrics
inclusionPrefixes: # Metrics matching the prefix will be reported alongside the default ones.
- "cluster.outbound|80||catalog.istioinaction"
###방법 2 (해당 워크로드 별 명세) : 워크로드 단위로 설정(애노테이션으로 포함할 메트릭 지정) ← 권장 방법
# cat ch7/webapp-deployment-stats-inclusion.yaml
...
template:
metadata:
annotations:
proxy.istio.io/config: |-
proxyStatsMatcher:
inclusionPrefixes:
- "cluster.outbound|80||catalog.istioinaction"
labels:
app: webapp
# 호출테스트
curl -s http://webapp.istioinaction.io:30000/api/catalog | jq
# 적용 전 확인
kubectl exec -it deploy/webapp -c istio-proxy -n istioinaction -- curl localhost:15000/stats | grep catalog
# 적용
cat ch7/webapp-deployment-stats-inclusion.yaml
kubectl apply -n istioinaction -f ch7/webapp-deployment-stats-inclusion.yaml
# 호출테스트
curl -s http://webapp.istioinaction.io:30000/api/catalog | jq
curl -s http://webapp.istioinaction.io:30000/api/catalog | jq
# 적용 후 확인 : catalog.istioinaction 에 대한 metrics 추가
# upstream 클러스터로 향햐는 커넥션 혹은 요청 시 circuit breaking 작동 확인
kubectl exec -it deploy/webapp -c istio-proxy -n istioinaction -- curl localhost:15000/stats | grep catalog
...
cluster.outbound|80||catalog.istioinaction.svc.cluster.local.upstream_cx_active: 2
cluster.outbound|80||catalog.istioinaction.svc.cluster.local.upstream_cx_close_notify: 0
cluster.outbound|80||catalog.istioinaction.svc.cluster.local.upstream_cx_connect_attempts_exceeded: 0
...
cluster.outbound|80||catalog.istioinaction.svc.cluster.local.upstream_rq_200: 2
cluster.outbound|80||catalog.istioinaction.svc.cluster.local.upstream_rq_2xx: 2
cluster.outbound|80||catalog.istioinaction.svc.cluster.local.upstream_rq_active: 0
...
- 엔보이는 트래픽을 식별 할 때 출처가 내부인지 외부인지를 구분한다.
- 내부는 보통 메시 내부 트래픽이라 인식하는 것을 말하고, 외부는 메시 외부에서 시작한 트래픽(인그레스 게이트웨이로 들어온 트래픽)을 말한다.
# cluster_name.internal.*. 메트릭을 보면 메시 내부에서 시작해 성공한 요청 개수를 확인 할 수 있다.
kubectl exec -it deploy/**webapp** -c istio-proxy -n istioinaction -- **curl localhost:15000/stats | grep catalog | grep internal
...**
cluster.outbound|80||catalog.istioinaction.svc.cluster.local.**internal.upstream_rq_200**: 2
cluster.outbound|80||catalog.istioinaction.svc.cluster.local.internal.upstream_rq_2xx: 2
cluster.outbound|80||catalog.istioinaction.svc.cluster.local.internal.upstream_rq_completed: 2
**...**
컨트롤 플레인 istiod는 xDS 설정 동기화 횟수, 인증서 발급/갱신 상태, 구성 오류 등의 메트릭을 제공하여 메시 운영 상태를 종합적으로 모니터링할 수 있게 한다.

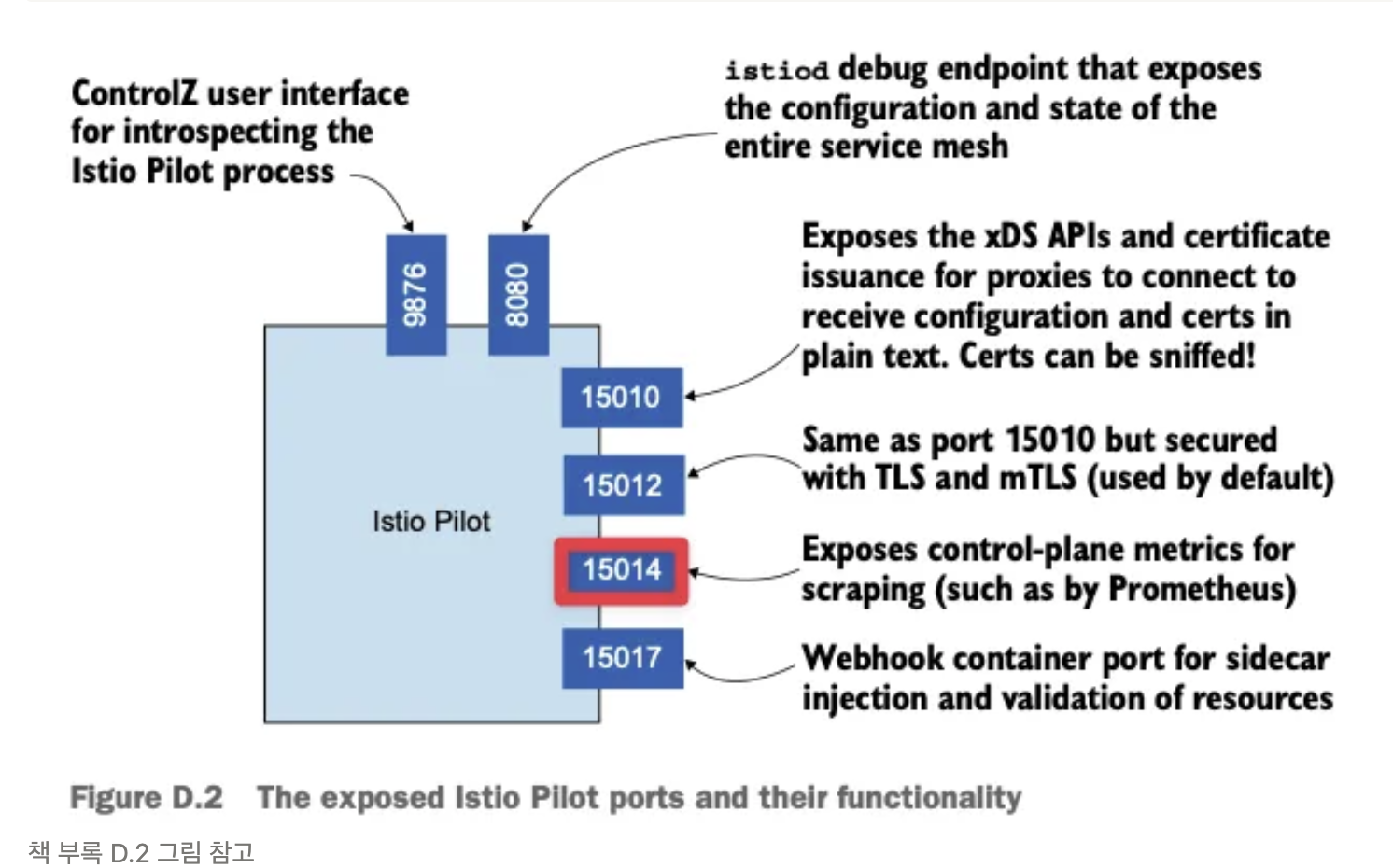

# istiod 파드에 tcp LISTEN port 정보 확인
kubectl exec -it deploy/istiod -n istio-system -- netstat -tnl
Active Internet connections (only servers)
Proto Recv-Q Send-Q Local Address Foreign Address State
tcp 0 0 127.0.0.1:9876 0.0.0.0:* LISTEN
tcp6 0 0 :::8080 :::* LISTEN
tcp6 0 0 :::15017 :::* LISTEN
tcp6 0 0 :::15010 :::* LISTEN
tcp6 0 0 :::15012 :::* LISTEN
tcp6 0 0 :::15014 :::* LISTEN

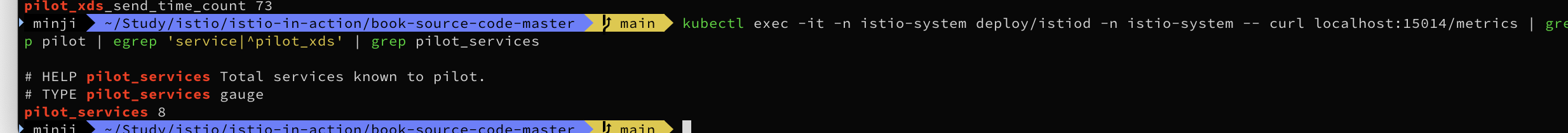

# 다음 명령어를 실행해 컨트롤 플레인 메트릭을 보자
## CSR : Certificate Signing Request 인증서 발급 요청
## Citadel : Istio 보안 컴포넌트
kubectl exec -it -n istio-system deploy/istiod -n istio-system -- curl localhost:15014/metrics
kubectl exec -it -n istio-system deploy/istiod -n istio-system -- curl localhost:15014/metrics | grep citadel
# HELP citadel_server_csr_count The number of CSRs received by Citadel server.
# TYPE citadel_server_csr_count counter
citadel_server_csr_count 4
# HELP citadel_server_root_cert_expiry_timestamp The unix timestamp, in seconds, when Citadel root cert will expire. A negative time indicates the cert is expired.
# TYPE citadel_server_root_cert_expiry_timestamp gauge
citadel_server_root_cert_expiry_timestamp 2.060988622e+09
# HELP citadel_server_success_cert_issuance_count The number of certificates issuances that have succeeded.
# TYPE citadel_server_success_cert_issuance_count counter
citadel_server_success_cert_issuance_count 4
# 컨트롤 플레인 버전에 대한 런타임 정보 확인 : istio 버전정보
kubectl exec -it -n istio-system deploy/istiod -n istio-system -- curl localhost:15014/metrics | grep istio_build
istio_build{component="pilot",tag="1.17.8"} 1
#
kubectl exec -it -n istio-system deploy/istiod -n istio-system -- curl localhost:15014/metrics | grep convergence
# HELP pilot_proxy_convergence_time Delay in seconds between config change and a proxy receiving all required configuration.
# TYPE pilot_proxy_convergence_time histogram
pilot_proxy_convergence_time_bucket{le="0.1"} 24 # 0.1초 내에 24개의 업데이트가 프록시에 배포됐다
pilot_proxy_convergence_time_bucket{le="0.5"} 25 # 요청 하나는 좀 더 걸려서 0.1~0.5초 범위에 속했다
pilot_proxy_convergence_time_bucket{le="1"} 25
pilot_proxy_convergence_time_bucket{le="3"} 25
pilot_proxy_convergence_time_bucket{le="5"} 25
pilot_proxy_convergence_time_bucket{le="10"} 25
pilot_proxy_convergence_time_bucket{le="20"} 25
pilot_proxy_convergence_time_bucket{le="30"} 25
pilot_proxy_convergence_time_bucket{le="+Inf"} 25
pilot_proxy_convergence_time_sum 0.020836250000000004
pilot_proxy_convergence_time_count 25
이스티오의 데이터·컨트롤 플레인 메트릭은 시스템 운영 세부사항을 노출해 관찰 가능성 구축에 핵심적인 역할을 한다.
수동 접근 대신 프로메테우스 등 시계열 DB와 시각화 도구를 활용해 메트릭 수집·분석을 자동화해야 실용적인 모니터링이 가능하다.
Scraping Istio metrics with Prometheus (실습)
이스티오 메트릭을 프로메테우스로 수집하려면 풀(pull) 기반 모델을 사용한다. 프로메테우스가 이스티오 프록시의 메트릭 엔드포인트(예: istio_requests_total)를 주기적으로 스크랩해서 HTTP 요청 수, 오류율 같은 데이터를 자동으로 가져간다. 쿠버네티스 환경에서는 서비스 디스커버리 기능으로 파드 메트릭 엔드포인트를 자동 탐지하기 때문에 설정이 간편하고, 고가용성을 위해 여러 프로메테우스 서버를 병렬로 운영할 수 있다.

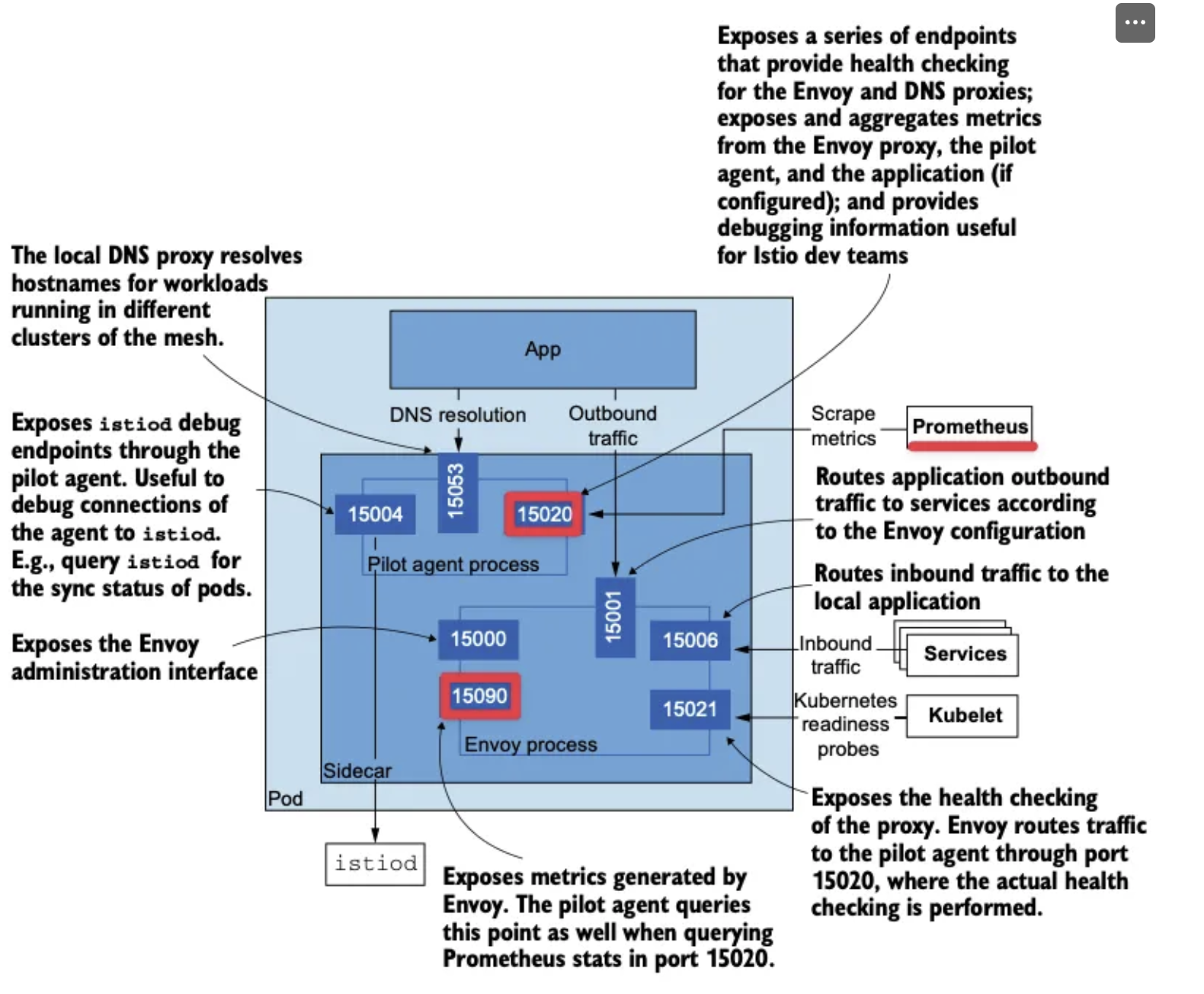

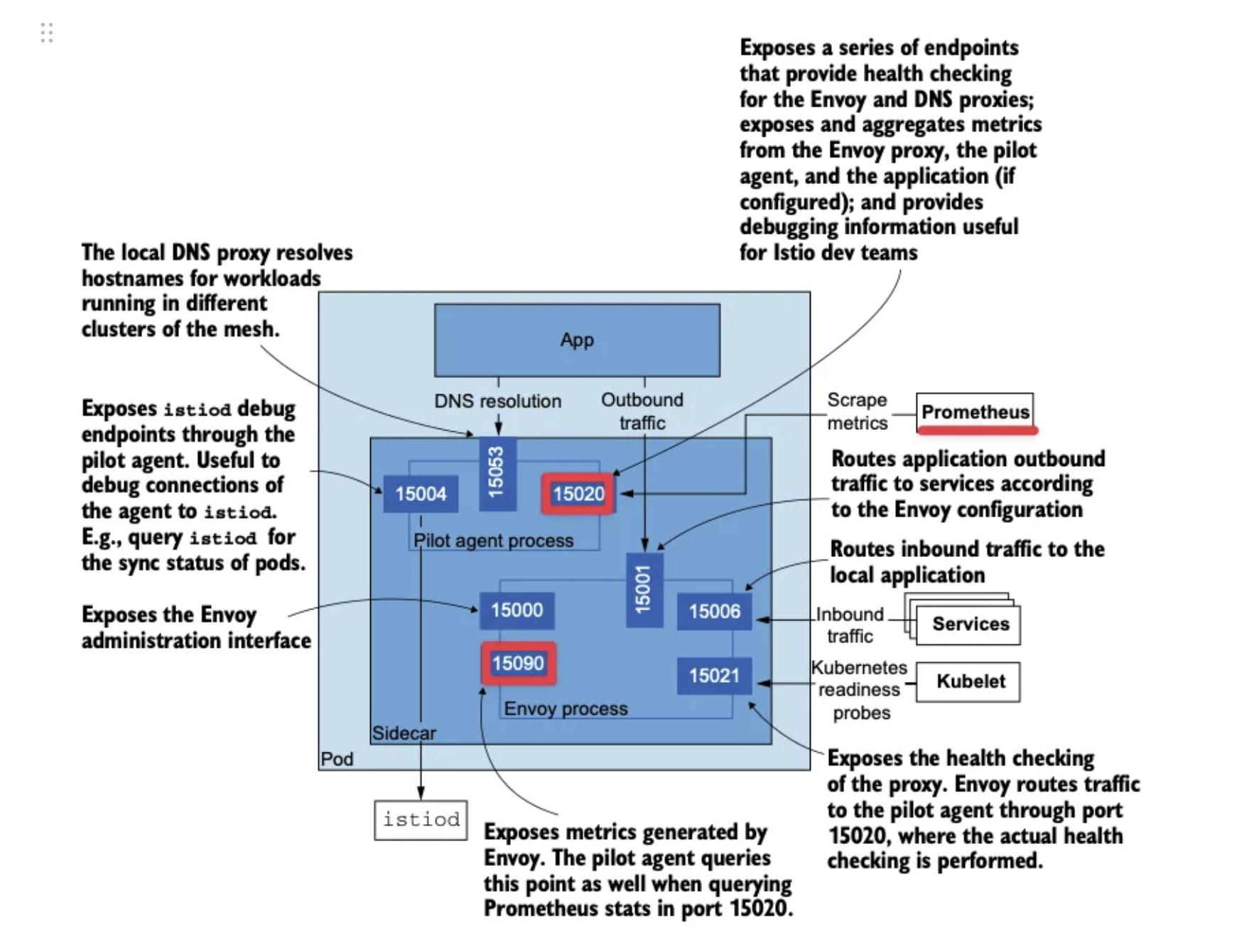

15020 포트는 Envoy, 애플리케이션, Istio 에이전트의 메트릭을 통합해 /stats/prometheus 엔드포인트로 제공하고, 헬스체크 및 디버깅 기능까지 포함하는 등 여러 역할을 수행해서 실질적으로 메인 포트라 할 수 있다.
반면 15090은 Envoy 프록시의 원본 메트릭만 노출하는 보조 포트에 가깝다.

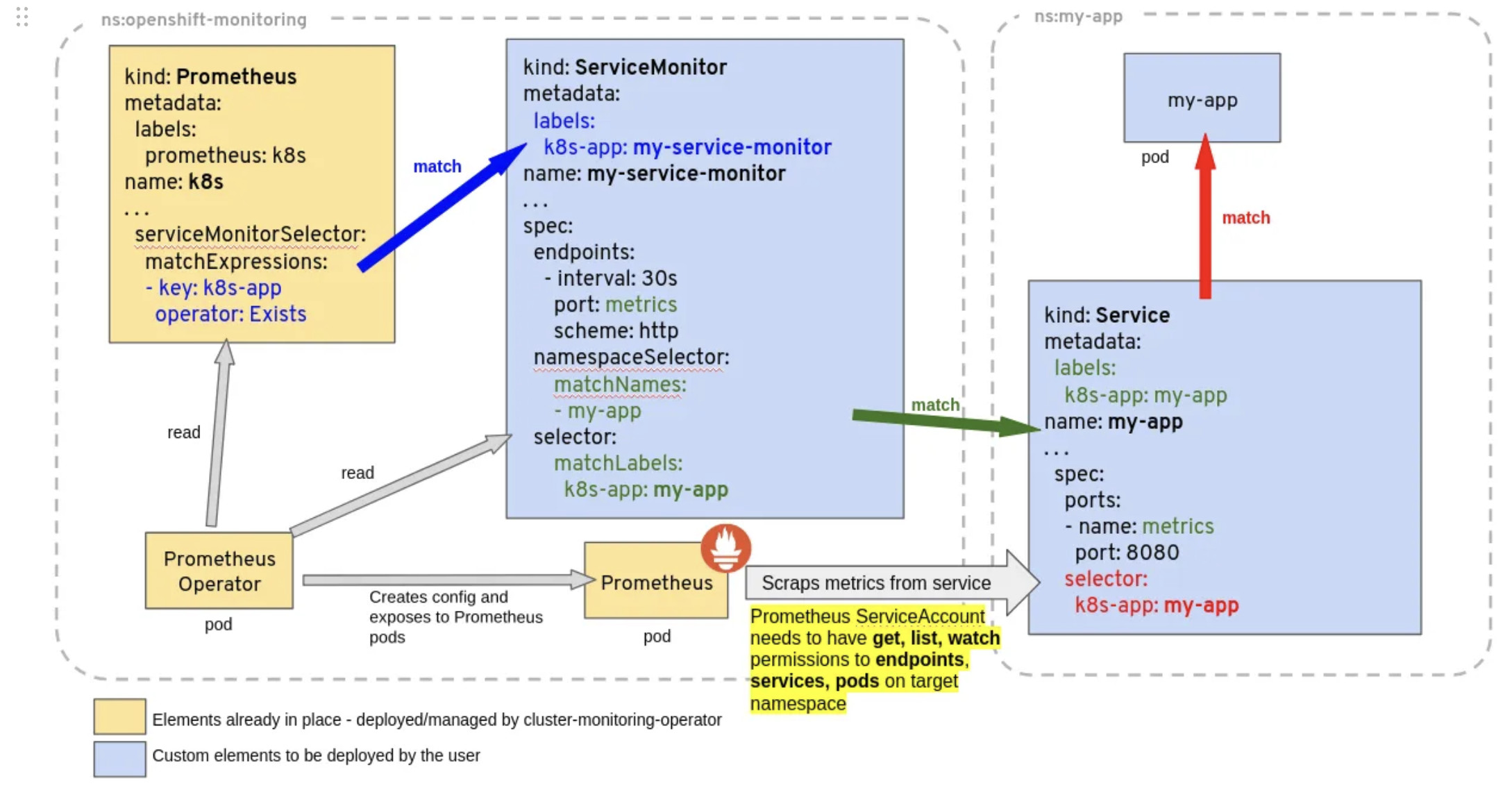

kube-prometheus-stack은 Helm으로 프로메테우스 오퍼레이터·그라파나·Alertmanager 등을 통합 배포해 쿠버네티스 클러스터 모니터링을 자동화하는 솔루션이다.
#
helm repo add prometheus-community https://prometheus-community.github.io/helm-charts
helm repo update
#
cat ch7/prom-values.yaml
open ch7/prom-values.yaml
cat << EOF > prom-values-2.yaml
prometheusOperator:
tls:
enabled: false
admissionWebhooks:
patch:
enabled: false
prometheus:
service:
type: NodePort
nodePort: 30001
grafana:
service:
type: NodePort
nodePort: 30002
EOF
# helm 설치
kubectl create ns prometheus
helm install prom prometheus-community/kube-prometheus-stack --version 13.13.1 \
-n prometheus -f ch7/prom-values.yaml -f prom-values-2.yaml
# 확인
helm list -n prometheus
kubectl get-all -n prometheus # krew plugin
kubectl get sts,deploy,pod,svc,ep,cm,secret -n prometheus
kubectl get crd | grep monitoring
kubectl get prometheus,servicemonitors -n prometheus

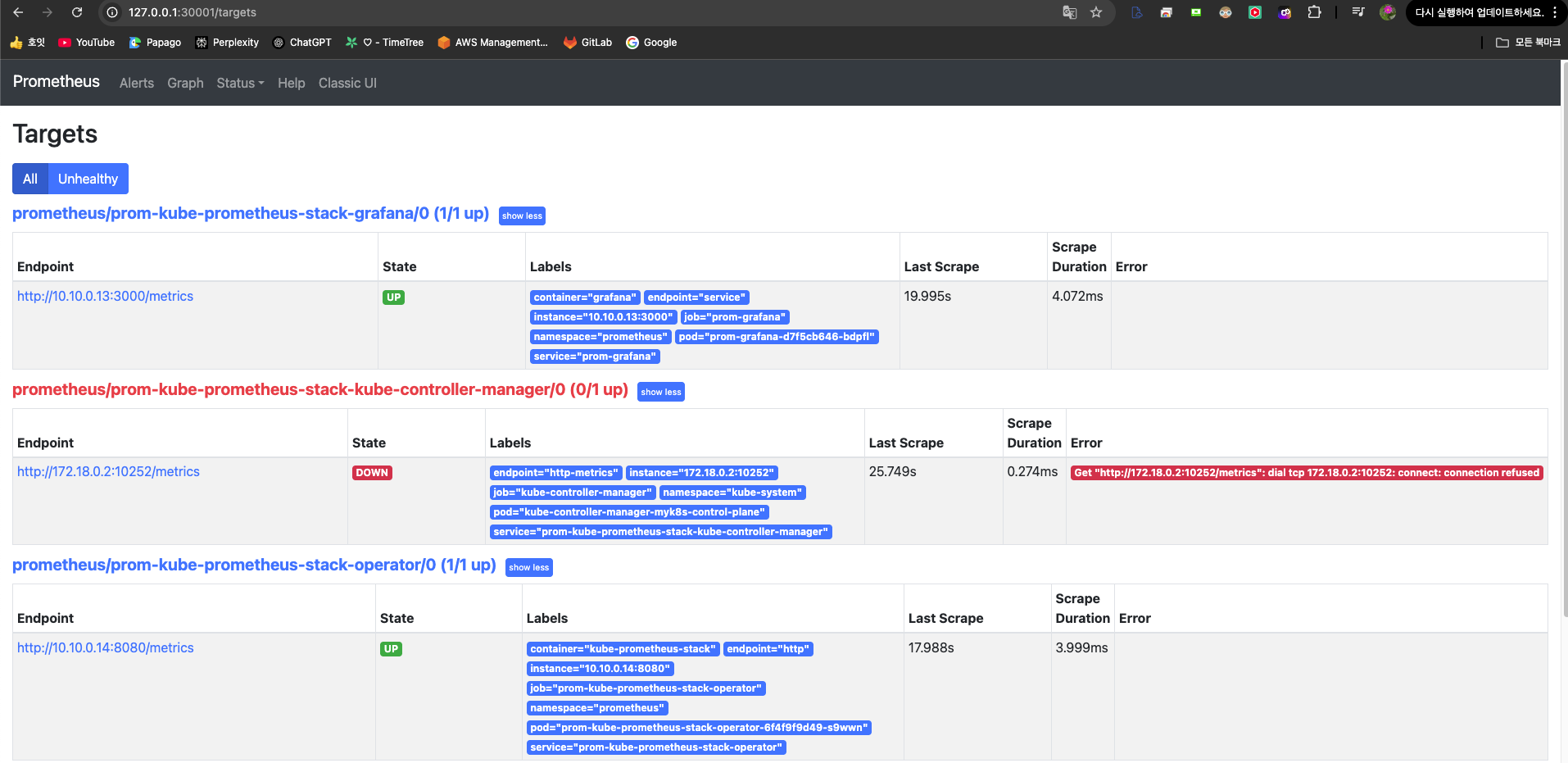

# Prometheus 접속 : Service Discovery, Target 확인
open http://127.0.0.1:30001
#
kubectl get servicemonitors -n prometheus
NAME AGE
prom-kube-prometheus-stack-grafana 12m
prom-kube-prometheus-stack-kube-controller-manager 12m
prom-kube-prometheus-stack-operator 12m
prom-kube-prometheus-stack-prometheus 12m
# (참고) 프로메테우스 버전 확인
kubectl exec -it sts/prometheus-prom-kube-prometheus-stack-prometheus -n prometheus -c prometheus -- prometheus --version
prometheus, version 2.24.0 (branch: HEAD, revision: 02e92236a8bad3503ff5eec3e04ac205a3b8e4fe)
...
# Grafana 접속 : admin / prom-operator
open http://127.0.0.1:30002
##(참고) kube-controller-manager 메트릭 수집 설정
# https://stackoverflow.com/questions/65901186/kube-prometheus-stack-issue-scraping-metrics
docker exec -it myk8s-control-plane curl -s https://172.18.0.2:10257/metrics -k
kubectl edit svc -n kube-system prom-kube-prometheus-stack-kube-controller-manager # 10252 -> 10257로 포트 변경
...
ports:
- name: http-metrics
port: 10257
protocol: TCP
targetPort: 10257
...
kubectl edit servicemonitors -n prometheus prom-kube-prometheus-stack-kube-controller-manager
...
spec:
endpoints:
- bearerTokenFile: /var/run/secrets/kubernetes.io/serviceaccount/token
port: http-metrics
scheme: https
tlsConfig:
caFile: /var/run/secrets/kubernetes.io/serviceaccount/ca.crt
insecureSkipVerify: true
jobLabel: jobLabel
namespaceSelector:
matchNames:
- kube-system
selector:
matchLabels:
app: kube-prometheus-stack-kube-controller-manager
release: prom
이스티오 컨트롤 플레인과 워크로드를 긁어가도록 프로메테우스 오퍼레이터 설정하기
프로메테우스가 이스티오에서 메트릭을 수집하도록 설정하기 위해 프로메테우스 오퍼레이터의 커스텀 리소스 ServiceMonitor 와 PodMonitor 를 사용할 것이다.
##이스티오 컨트롤 플레인 구성 요소를 긁어오도록 ServiceMonitor 리소스를 설정하는 방법은 다음과 같다.
# cat ch7/service-monitor-cp.yaml
apiVersion: monitoring.coreos.com/v1
kind: ServiceMonitor
metadata:
name: istio-component-monitor
namespace: prometheus
labels:
monitoring: istio-components
release: prom
spec:
jobLabel: istio
targetLabels: [app]
selector:
matchExpressions:
- {key: istio, operator: In, values: [pilot]}
namespaceSelector:
any: true
endpoints:
- port: http-monitoring # 15014
interval: 15s
# istiod의 Service Spec ServiceMonitor 에서 selector 에 istio=pilot 매칭 확인
kubectl describe svc istiod -n istio-system
Name: istiod
Labels: app=istiod
...
istio=pilot
...
Port: http-monitoring 15014/TCP
TargetPort: 15014/TCP
Endpoints: 10.10.0.7:15014
...
#
kubectl get pod -n istio-system -l istio=pilot
NAME READY STATUS RESTARTS AGE
istiod-7df6ffc78d-826zx 1/1 Running 0 52m
# ServiceMonitor 적용
kubectl apply -f ch7/service-monitor-cp.yaml -n prometheus
# 확인
kubectl get servicemonitor -n prometheus
NAME AGE
istio-component-monitor 9s
prom-kube-prometheus-stack-grafana 43m
prom-kube-prometheus-stack-kube-controller-manager 43m
prom-kube-prometheus-stack-operator 43m
prom-kube-prometheus-stack-prometheus 43m
#
kubectl get svc,ep istiod -n istio-system
kubectl exec -it netshoot -- curl -s istiod.istio-system:15014/metrics
kubectl exec -it netshoot -- curl -s istiod.istio-system:15014/metrics | grep pilot_xds
kubectl exec -it netshoot -- curl -s istiod.istio-system:15014/metrics | grep citadel
데이터 플레인 수집 활성화 : PodMonitor 리소스를 사용해 istio-proxy 컨테이너를 포함하는 모든 파드에서 메트릭을 수집하자
이 이미지는 이스티오 사이드카(Envoy 프록시와 파일럿 에이전트)가 파드 내부에서 어떻게 동작하며, 주요 포트들이 어떤 역할을 하는지 알려준다.
- 15020 포트: 메인 엔드포인트로, Envoy, 파일럿 에이전트, (설정 시) 애플리케이션 메트릭을 집계해 Prometheus가 스크랩할 수 있게 노출합니다. 헬스체크와 디버깅 정보도 제공
- 15090 포트: Envoy 프록시가 자체적으로 생성하는 원본 메트릭(xDS, 커넥션, HTTP 통계 등)을 노출
- 15000 포트: Envoy 관리 인터페이스를 노출
- 15004, 15053 포트: 파일럿 에이전트의 디버그, DNS 프록시 등의 내부 통신에 사용
- 15001, 15006, 15021 포트: 각각 아웃바운드 트래픽, 인바운드 트래픽, 쿠버네티스 레디니스 프로브에 사용
#
kubectl describe pod -n istioinaction
...
Annotations: ...
prometheus.io/path: /stats/prometheus
prometheus.io/port: 15020
prometheus.io/scrape: true
#
cat ch7/pod-monitor-dp.yaml
apiVersion: monitoring.coreos.com/v1
kind: PodMonitor
metadata:
name: envoy-stats-monitor
namespace: prometheus
labels:
monitoring: istio-proxies
release: prom
spec:
selector:
matchExpressions:
- {key: istio-prometheus-ignore, operator: DoesNotExist}
namespaceSelector:
any: true
jobLabel: envoy-stats
podMetricsEndpoints:
- path: /stats/prometheus
interval: 15s
relabelings:
- action: keep
sourceLabels: [__meta_kubernetes_pod_container_name]
regex: "istio-proxy"
- action: keep
sourceLabels: [__meta_kubernetes_pod_annotationpresent_prometheus_io_scrape]
- sourceLabels: [
__address__, __meta_kubernetes_pod_annotation_prometheus_io_port]
action: replace
regex: ([^:]+)(?::\d+)?;(\d+)
replacement: $1:$2
targetLabel: __address__
- action: labeldrop
regex: "__meta_kubernetes_pod_label_(.+)"
- sourceLabels: [__meta_kubernetes_namespace]
action: replace
targetLabel: namespace
- sourceLabels: [__meta_kubernetes_pod_name]
action: replace
targetLabel: pod_name
# PodMonitor 설정 적용
kubectl apply -f ch7/pod-monitor-dp.yaml -n prometheus
#
kubectl get podmonitor -n prometheus
NAME AGE
envoy-stats-monitor 6s
# metric 확인을 위해서 호출테스트
for in in {1..10}; do curl -s http://webapp.istioinaction.io:30000/ ; sleep 0.5; done
for in in {1..10}; do curl -s http://webapp.istioinaction.io:30000/api/catalog ; sleep 0.5; done
# 반복 접속
while true; do curl -s http://webapp.istioinaction.io:30000/api/catalog ; date "+%Y-%m-%d %H:%M:%S" ; sleep 1; echo; done
#
WEBAPP=$(kubectl get pod -n istioinaction -l app=webapp -o jsonpath='{.items[0].status.podIP}')
kubectl exec -it netshoot -- curl -s $WEBAPP:15020/stats/prometheus
...
kubectl exec -it netshoot -- curl -s $WEBAPP:15090/stats/prometheus
...
이스티오의 표준 메트릭(예: istio_requests_total)은 Telemetry API를 통해 커스터마이징 가능하다.
- 디멘션 추가: request_host, destination_port 같은 속성을 메트릭에 추가해 세부 분석 가능.
- 태그 제거: grpc_response_status 같은 불필요한 태그 삭제 가능.
- 새 메트릭 생성: COUNTER, DISTRIBUTION 타입의 사용자 정의 메트릭 정의 가능.
- 버전별 차이: 1.18+는 Telemetry API 권장, 이전 버전은 EnvoyFilter 설정 필요.
# 메트릭 정보 수정 시 모든 버전의 envoyfilter 에 반영(업데이트)되는지 확인해보자.
kubectl get envoyfilter -n istio-system
NAME AGE
stats-filter-1.13 13h # 스터디 실습에서 사용
stats-filter-1.14 13h
stats-filter-1.15 13h
stats-filter-1.16 13h
stats-filter-1.17 13h # 현재 실습 istiod 버전
tcp-stats-filter-1.13 13h
tcp-stats-filter-1.14 13h
tcp-stats-filter-1.15 13h
tcp-stats-filter-1.16 13h
tcp-stats-filter-1.17 13h
#
kubectl get envoyfilter stats-filter-1.13 -n istio-system -o yaml
...
spec:
configPatches:
- applyTo: HTTP_FILTER
match:
context: SIDECAR_OUTBOUND
listener:
filterChain:
filter:
name: envoy.filters.network.http_connection_manager
subFilter:
name: envoy.filters.http.router
proxy:
proxyVersion: ^1\.13.*
patch:
operation: INSERT_BEFORE
value:
name: istio.stats # 필터 이름
typed_config:
'@type': type.googleapis.com/udpa.type.v1.TypedStruct
type_url: type.googleapis.com/envoy.extensions.filters.http.wasm.v3.Wasm
value:
config: # 필터 설정
configuration:
'@type': type.googleapis.com/google.protobuf.StringValue
value: |
{
"debug": "false",
"stat_prefix": "istio"
}
root_id: stats_outbound
vm_config:
code:
local:
inline_string: envoy.wasm.stats
runtime: envoy.wasm.runtime.null
vm_id: stats_outbound
...
###ADDING DIMENSIONS TO EXISTING METRICS 기존 메트릭에 디멘션 추가하기
#
cat ch7/metrics/istio-operator-new-dimensions.yaml
apiVersion: install.istio.io/v1alpha1
kind: IstioOperator
spec:
profile: demo
values:
telemetry:
v2:
prometheus:
configOverride:
inboundSidecar:
metrics:
- name: requests_total
dimensions: # 추가한 새 디멘션
upstream_proxy_version: upstream_peer.istio_version
source_mesh_id: node.metadata['MESH_ID']
tags_to_remove: # 제거한 태그 목록
- request_protocol
outboundSidecar:
metrics:
- name: requests_total
dimensions:
upstream_proxy_version: upstream_peer.istio_version
source_mesh_id: node.metadata['MESH_ID']
tags_to_remove:
- request_protocol
gateway:
metrics:
- name: requests_total
dimensions:
upstream_proxy_version: upstream_peer.istio_version
source_mesh_id: node.metadata['MESH_ID']
tags_to_remove:
- request_protocol
# 기존 설정 확인
kubectl get istiooperator installed-state -n istio-system -o yaml | grep -E "prometheus:|telemetry:" -A2
telemetry:
enabled: true
v2:
--
prometheus:
enabled: true
wasmEnabled: false
# 메트릭 확인 : request_protocol 디멘션이 메트릭에 있는지 먼저 확인 >> 아래 설정 적용 후에 확인 시 해당 디멘션 없이 출력됨.
# 프로메테우스 UI 에서도 확인 : istio_requests_total - Link
kubectl -n istioinaction exec -it deploy/webapp -c istio-proxy \
-- curl localhost:15000/stats/prometheus | grep istio_requests_total
...
# 설정 적용
docker exec -it myk8s-control-plane bash
----------------------------------------
# 파일 작성
cat << EOF > istio-operator-new-dimensions.yaml
apiVersion: install.istio.io/v1alpha1
kind: IstioOperator
spec:
profile: demo
values:
telemetry:
v2:
prometheus:
configOverride:
inboundSidecar:
metrics:
- name: requests_total
dimensions:
upstream_proxy_version: upstream_peer.istio_version
source_mesh_id: node.metadata['MESH_ID']
tags_to_remove:
- request_protocol
outboundSidecar:
metrics:
- name: requests_total
dimensions:
upstream_proxy_version: upstream_peer.istio_version
source_mesh_id: node.metadata['MESH_ID']
tags_to_remove:
- request_protocol
gateway:
metrics:
- name: requests_total
dimensions:
upstream_proxy_version: upstream_peer.istio_version
source_mesh_id: node.metadata['MESH_ID']
tags_to_remove:
- request_protocol
EOF
istioctl verify-install -f istio-operator-new-dimensions.yaml # 리소스별로 적용결과를 출력
istioctl install -f istio-operator-new-dimensions.yaml -y
exit
----------------------------------------
# 변경 설정 확인

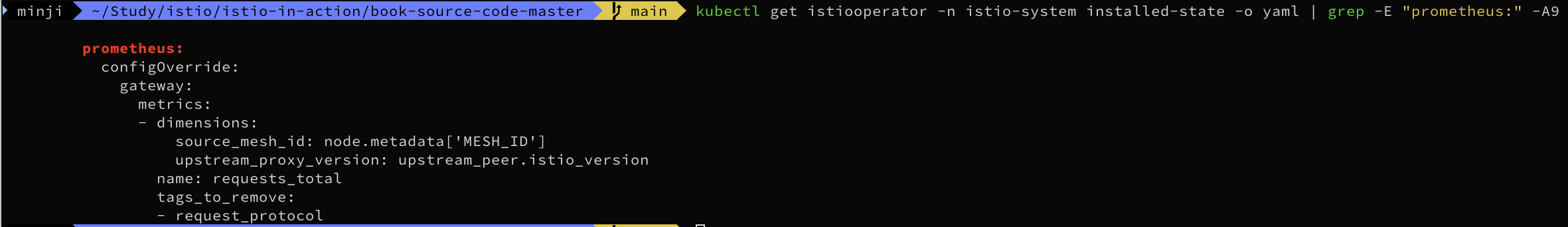

kubectl get istiooperator -n istio-system installed-state -o yaml | grep -E "prometheus:" -A9
prometheus:
configOverride:
gateway:
metrics:
- dimensions:
source_mesh_id: node.metadata['MESH_ID']
upstream_proxy_version: upstream_peer.istio_version
name: requests_total
tags_to_remove:
- request_protocol
# envoyfilter "stats-filter-{stat-postfix}"도 업데이트 확인
kubectl get envoyfilter stats-filter-1.13 -n istio-system -o yaml
...
spec:
configPatches:
- applyTo: HTTP_FILTER
match:
context: SIDECAR_OUTBOUND
listener:
filterChain:
filter:
name: envoy.filters.network.http_connection_manager
subFilter:
name: envoy.filters.http.router
proxy:
proxyVersion: ^1\.13.*
patch:
operation: INSERT_BEFORE
value:
name: istio.stats
typed_config:
'@type': type.googleapis.com/udpa.type.v1.TypedStruct
type_url: type.googleapis.com/envoy.extensions.filters.http.wasm.v3.Wasm
value:
config:
configuration:
'@type': type.googleapis.com/google.protobuf.StringValue
value: |
{"metrics":[{"dimensions":{"source_mesh_id":"node.metadata['MESH_ID']","upstream_proxy_version":"upstream_peer.istio_version"},"name":"requests_total","tags_to_remove":["request_protocol"]}]}
root_id: stats_outbound
vm_config:
code:
local:
inline_string: envoy.wasm.stats
runtime: envoy.wasm.runtime.null
vm_id: stats_outbound
...
# 나머지 버전에서도 업데이트 반영되었는지 확인해보자.
kubectl get envoyfilter stats-filter-1.14 -n istio-system -o yaml | grep MESH_ID
kubectl get envoyfilter stats-filter-1.15 -n istio-system -o yaml | grep MESH_ID
kubectl get envoyfilter stats-filter-1.16 -n istio-system -o yaml | grep MESH_ID
kubectl get envoyfilter stats-filter-1.17 -n istio-system -o yaml | grep MESH_ID
...
7.4.2 Creating new metrics 새로운 메트릭 만들기
# cat ch7/metrics/istio-operator-new-metric.yaml
apiVersion: install.istio.io/v1alpha1
kind: IstioOperator
spec:
profile: demo
values:
telemetry:
v2:
prometheus:
configOverride:
inboundSidecar:
definitions:
- name: get_calls
type: COUNTER
value: "(request.method.startsWith('GET') ? 1 : 0)"
outboundSidecar:
definitions:
- name: get_calls
type: COUNTER
value: "(request.method.startsWith('GET') ? 1 : 0)"
gateway:
definitions:
- name: get_calls
type: COUNTER
value: "(request.method.startsWith('GET') ? 1 : 0)"
# 설정 적용
docker exec -it myk8s-control-plane bash
----------------------------------------
cat << EOF > istio-operator-new-metric.yaml
apiVersion: install.istio.io/v1alpha1
kind: IstioOperator
spec:
profile: demo
values:
telemetry:
v2:
prometheus:
configOverride:
inboundSidecar:
definitions:
- name: get_calls
type: COUNTER
value: "(request.method.startsWith('GET') ? 1 : 0)"
outboundSidecar:
definitions:
- name: get_calls
type: COUNTER
value: "(request.method.startsWith('GET') ? 1 : 0)"
gateway:
definitions:
- name: get_calls
type: COUNTER
value: "(request.method.startsWith('GET') ? 1 : 0)"
EOF
istioctl verify-install -f istio-operator-new-metric.yaml # 리소스별로 적용결과를 출력
istioctl install -f istio-operator-new-metric.yaml -y
exit
----------------------------------------
# 확인
kubectl get istiooperator -n istio-system installed-state -o yaml | grep -A2 get_calls$
- name: get_calls
type: COUNTER
value: '(request.method.startsWith(''GET'') ? 1 : 0)''
...
kubectl get envoyfilter -n istio-system stats-filter-1.13 -o yaml | grep get_calls
...
{"definitions":[{"name":"get_calls","type":"COUNTER","value":"(request.method.startsWith('GET') ? 1 : 0)"}]}
...
# webapp 디플로이먼트의 파드 사양에 애너테이션을 추가한다
cat ch7/metrics/webapp-deployment-new-metric.yaml
...
template:
metadata:
annotations:
proxy.istio.io/config: |-
proxyStatsMatcher:
inclusionPrefixes:
- "istio_get_calls"
labels:
app: webapp
...
#
kubectl -n istioinaction apply -f ch7/metrics/webapp-deployment-new-metric.yaml
# metric 확인을 위해서 호출테스트
for in in {1..10}; do curl -s http://webapp.istioinaction.io:30000/api/catalog ; sleep 0.5; done
while true; do curl -s http://webapp.istioinaction.io:30000/api/catalog ; date "+%Y-%m-%d %H:%M:%S" ; sleep 1; echo; done
# 메트릭 확인

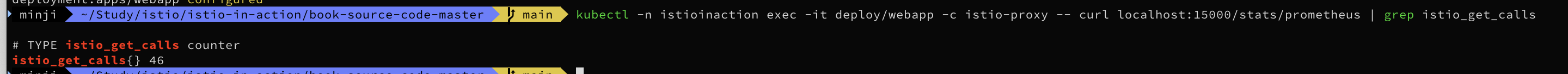

kubectl -n istioinaction exec -it deploy/webapp -c istio-proxy -- curl localhost:15000/stats/prometheus | grep istio_get_calls
# TYPE istio_get_calls counter
istio_get_calls{} 20
7.4.3 Grouping calls with new attributes 새 속성으로 호출 그룹화하기
cat ch7/metrics/attribute-gen.yaml
apiVersion: networking.istio.io/v1alpha3
kind: EnvoyFilter
metadata:
name: attribute-gen-example
namespace: istioinaction
spec:
configPatches:
## Sidecar Outbound
- applyTo: HTTP_FILTER
match:
context: SIDECAR_OUTBOUND
listener:
filterChain:
filter:
name: envoy.filters.network.http_connection_manager
subFilter:
name: istio.stats
proxy:
proxyVersion: ^1\.13.*
patch:
operation: INSERT_BEFORE
value:
name: istio.attributegen
typed_config:
'@type': type.googleapis.com/udpa.type.v1.TypedStruct
type_url: type.googleapis.com/envoy.extensions.filters.http.wasm.v3.Wasm
value:
config:
configuration:
'@type': type.googleapis.com/google.protobuf.StringValue
value: |
{
"attributes": [
{
"output_attribute": "istio_operationId", # 속성 이름
"match": [
{
"value": "getitems", # 속성 값
"condition": "request.url_path == '/items' && request.method == 'GET'"
},
{
"value": "createitem",
"condition": "request.url_path == '/items' && request.method == 'POST'"
},
{
"value": "deleteitem",
"condition": "request.url_path == '/items' && request.method == 'DELETE'"
}
]
}
]
}
vm_config:
code:
local:
inline_string: envoy.wasm.attributegen
runtime: envoy.wasm.runtime.null
#아래 attribute-gen.yaml 을 적용하기 전에 proxyVersion: ^1\.16.* 을 설치된 istio 버전에 맞게 1.16 혹은 1.17 로 수정.
docker exec -it myk8s-control-plane istioctl version
client version: 1.17.8
control plane version: 1.17.8
data plane version: 1.17.8 (4 proxies)
#
vi ch7/metrics/attribute-gen.yaml # 혹은 open ch7/metrics/attribute-gen.yaml 후 수정
...
proxy:
proxyVersion: ^1\.17.* # 수정
...
# 버전을 수정 후 envoyfilter 를 배포합니다. envoyfilter를 배포한 네임스페이스의 istio-proxy들에 적용 됩니다
kubectl apply -f ch7/metrics/attribute-gen.yaml -n istioinaction
# 확인
kubectl get envoyfilter -n istioinaction -o yaml | kubectl neat
kubectl get envoyfilter -n istioinaction
NAME AGE
attribute-gen-example 12s
# stats 플러그인 설정을 업데이트 하자.
# 설정 적용
docker exec -it myk8s-control-plane bash
----------------------------------------
cat << EOF > istio-operator-new-attribute.yaml
apiVersion: install.istio.io/v1alpha1
kind: IstioOperator
spec:
profile: demo
values:
telemetry:
v2:
prometheus:
configOverride:
outboundSidecar:
metrics:
- name: requests_total
dimensions:
upstream_operation: istio_operationId # 새 디멘션
EOF
istioctl verify-install -f istio-operator-new-attribute.yaml # 리소스별로 적용결과를 출력
istioctl install -f istio-operator-new-attribute.yaml -y
exit
----------------------------------------
# 확인 : outboundSidecar 에만 적용됨

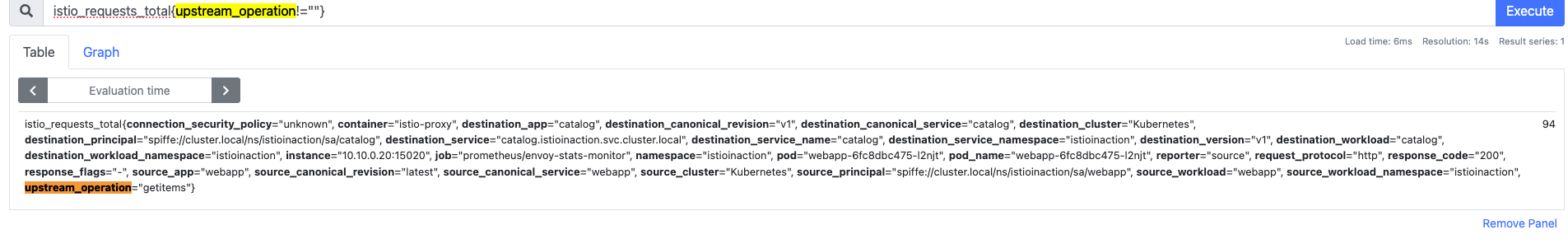

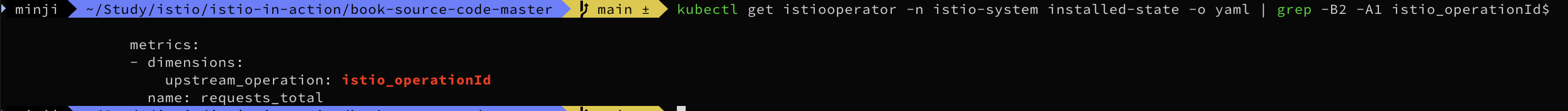

kubectl get istiooperator -n istio-system installed-state -o yaml | grep -B2 -A1 istio_operationId$
metrics:
- dimensions:
upstream_operation: istio_operationId
name: requests_total
#
kubectl get envoyfilter -n istio-system stats-filter-1.17 -o yaml | kubectl neat
...
spec:
configPatches:
- applyTo: HTTP_FILTER
match:
context: SIDECAR_OUTBOUND
listener:
filterChain:
filter:
name: envoy.filters.network.http_connection_manager
subFilter:
name: envoy.filters.http.router
proxy:
proxyVersion: ^1\.17.*
patch:
operation: INSERT_BEFORE
value:
name: istio.stats
typed_config:
'@type': type.googleapis.com/udpa.type.v1.TypedStruct
type_url: type.googleapis.com/stats.PluginConfig
value:
metrics:
- dimensions:
upstream_operation: istio_operationId
name: requests_total
...
kubectl get envoyfilter -n istio-system stats-filter-1.16 -o yaml | grep istio_operationId -B15 -A5
kubectl get envoyfilter -n istio-system stats-filter-1.15 -o yaml | grep istio_operationId -B15 -A5
kubectl get envoyfilter -n istio-system stats-filter-1.14 -o yaml | grep istio_operationId -B15 -A5
kubectl get envoyfilter -n istio-system stats-filter-1.13 -o yaml | grep istio_operationId -B15 -A5
...
이스티오는 서비스 간 네트워크 메트릭(지연 시간, 처리량, 오류율 등)을 코드 수정 없이 자동 수집해 마이크로서비스 아키텍처의 통합 관찰 가능성을 제공한다.
