10장 데이터 플레인 트러블 슈팅하기
이스티오는 네트워크 통신 장애 발생 시 복원력 기능(타임아웃·재시도 등)을 통해 애플리케이션의 자동 대응을 지원한다. 데이터 플레인 동기화를 담당하는 istiod, 트래픽 허용을 위한 인그레스 게이트웨이, 트래픽 제어를 수행하는 서비스 프록시, 실제 요청을 처리하는 애플리케이션이 협력해 요청 흐름을 관리한다. 서비스 프록시의 비정상 동작 시 전체 시스템에 영향을 줄 수 있으므로 각 구성 요소의 정상 작동이 중요하다.
10.1 가장 흔한 실수: 잘못 설정한 데이터 플레인
이스티오는 VirtualService, DestinationRule 같은 CRD로 프록시 설정을 관리한다.
이 설정들은 엔보이 설정으로 변환되어 데이터 플레인에 적용된다.
DestinationRule이 없으면 부분집합 정의가 없어 인그레스 게이트웨이에서 모든 요청이 실패한다.
# 샘플 애플리케이션 배포
kubectl apply -f services/catalog/kubernetes/catalog.yaml -n istioinaction # catalog v1 배포
kubectl apply -f ch10/catalog-deployment-v2.yaml -n istioinaction # catalog v2 배포
kubectl apply -f ch10/catalog-gateway.yaml -n istioinaction # catalog-gateway 배포
kubectl apply -f ch10/catalog-virtualservice-subsets-v1-v2.yaml -n istioinaction
# Gateway
cat ch10/catalog-gateway.yaml
apiVersion: networking.istio.io/v1alpha3
kind: Gateway
metadata:
name: catalog-gateway
namespace: istioinaction
spec:
selector:
istio: ingressgateway
servers:
- hosts:
- "catalog.istioinaction.io"
port:
number: 80
name: http
protocol: HTTP
# VirtualService
cat ch10/catalog-virtualservice-subsets-v1-v2.yaml
apiVersion: networking.istio.io/v1alpha3
kind: VirtualService
metadata:
name: catalog-v1-v2
namespace: istioinaction
spec:
hosts:
- "catalog.istioinaction.io"
gateways:
- "catalog-gateway"
http:
- route:
- destination:
host: catalog.istioinaction.svc.cluster.local
subset: version-v1
port:
number: 80
weight: 20
- destination:
host: catalog.istioinaction.svc.cluster.local
subset: version-v2
port:
number: 80
weight: 80
# 확인
kubectl get deploy,svc -n istioinaction
kubectl get gw,vs -n istioinaction
10.2 데이터 플레인 문제 식별하기
데이터 플레인 문제 해결 시 컨트롤 플레인 동기화 상태를 먼저 확인해야 한다. 데이터 플레인 설정은 궁극적 일관성을 가지므로 환경 변화가 즉시 반영되지 않는다. 예를 들어 파드 장애 시 쿠버네티스가 비정상 엔드포인트를 감지하고 데이터 플레인에서 제거하는 데 지연이 발생할 수 있다. 컨트롤 플레인은 지속적으로 최신 설정을 데이터 플레인에 동기화하여 일관성을 복원한다. 이 과정에서 그림 10.3과 같은 이벤트 흐름을 통해 데이터 플레인 업데이트가 시각화된다.
- SYNCED : istiod가 보낸 마지막 설정을 엔보이가 확인했다.
- NOT SENT : istiod가 아무것도 엔보이로 보내지 않았다. 보통은 istiod가 보낼 것이 없기 때문이다.
- STALE : istiod가 엔보이에 업데이트를 보냈지만 확인받지 못했다. 이는 다음 중 하나를 나타낸다.
- istiod가 과부하됐거나, 엔보이와 istiod 사이의 커넥션 부족 또는 끊김이거나, 이스티오의 버그다.

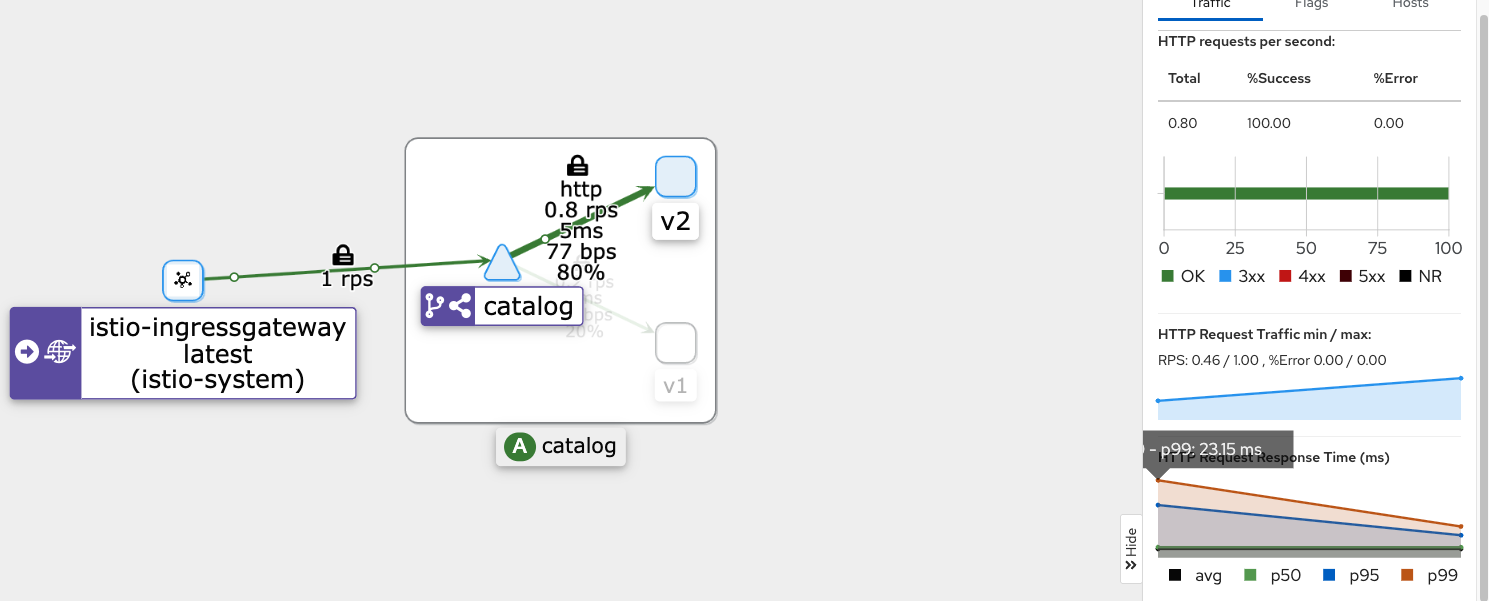

컨트롤 플레인에 문제가 없으면 데이터 플레인 워크로드 설정 오류를 키알리로 빠르게 검증해야 한다.

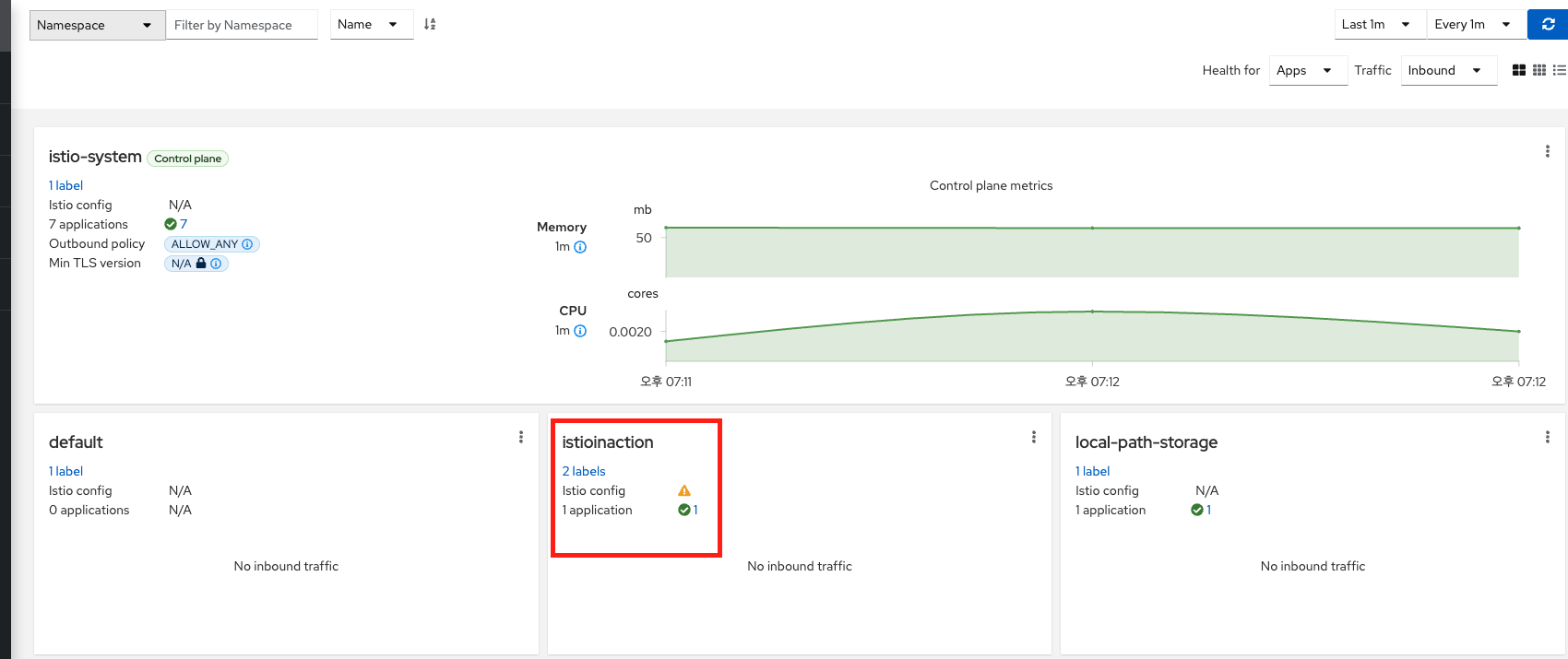

10.2.2 키알리로 잘못된 설정 발견하기 Discovering misconfigurations with Kiali
10.2.3 istioctl로 잘못된 설정 발견하기* Discovering misconfigurations with istioctl

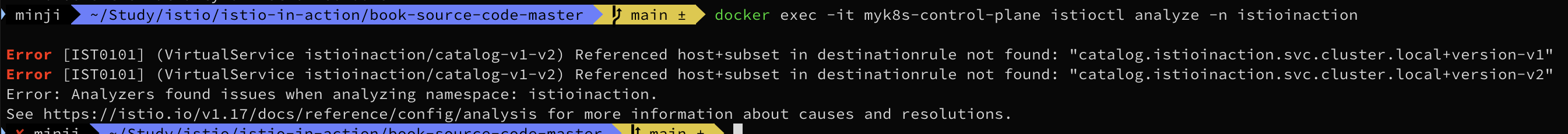

istioctl analyze는 이스티오 설정 오류를 자동으로 감지하고 진단하는 강력한 도구다.
istioctl describe은 특정 파드/서비스에 적용된 라우팅 규칙과 연관된 리소스를 확인해 설정 문제를 식별한다.
istioctl describe는 워크로드별로 적용된 이스티오 설정을 분석해 요약 정보를 제공한다.
이 명령어로 서비스 메시 포함 여부, 적용된 VirtualService/DestinationRule, 상호 인증 요구사항 등을 쉽게 확인할 수 있다.
#
kubectl get pod -n istioinaction -l app=catalog -o jsonpath='{.items[0].metadata.name}'
CATALOG_POD1=$(kubectl get pod -n istioinaction -l app=catalog -o jsonpath='{.items[0].metadata.name}')
# 단축키 : experimental(x), describe(des)
docker exec -it myk8s-control-plane istioctl experimental describe -h
docker exec -it myk8s-control-plane istioctl x des pod -n istioinaction $CATALOG_POD1
Pod: catalog-6cf4b97d-l44zk
Pod Revision: default
Pod Ports: 3000 (catalog), 15090 (istio-proxy)
--------------------
Service: catalog
Port: http 80/HTTP targets pod port 3000
--------------------
Effective PeerAuthentication:
Workload mTLS mode: PERMISSIVE
Exposed on Ingress Gateway http://172.18.0.2
VirtualService: catalog-v1-v2
WARNING: No destinations match pod subsets (checked 1 HTTP routes)
Warning: Route to subset version-v1 but NO DESTINATION RULE defining subsets!
Warning: Route to subset version-v2 but NO DESTINATION RULE defining subsets!
# 문제 해결 후 확인
cat ch10/catalog-destinationrule-v1-v2.yaml
kubectl apply -f ch10/catalog-destinationrule-v1-v2.yaml
docker exec -it myk8s-control-plane istioctl x des pod -n istioinaction $CATALOG_POD1
Pod: catalog-6cf4b97d-l44zk
Pod Revision: default
Pod Ports: 3000 (catalog), 15090 (istio-proxy)
--------------------
Service: catalog
Port: http 80/HTTP targets pod port 3000
DestinationRule: catalog for "catalog.istioinaction.svc.cluster.local"
Matching subsets: version-v1 # 일치하는 부분집합
(Non-matching subsets version-v2) # 일치하지 않은 부분집합
No Traffic Policy
--------------------
Effective PeerAuthentication:
Workload mTLS mode: PERMISSIVE
Exposed on Ingress Gateway http://172.18.0.2
VirtualService: catalog-v1-v2 # 이 파드로 트래픽을 라우팅하는 VirtualService
Weight 20%
# 다음 점검 방법을 위해 오류 상황으로 원복
kubectl delete -f ch10/catalog-destinationrule-v1-v2.yaml
analyze와 describe 명령어로 대부분의 설정 오류를 해결할 수 있지만, 추가 진단이 필요한 경우 더 깊은 분석이 필요하다.
10.3 엔보이 설정에서 수동으로 잘못된 설정 발견하기
엔보이 관리(admin) 인터페이스는 각 서비스 프록시에서 포트 15000으로 접근할 수 있고, 프록시의 설정 전체를 확인하거나 수정하는 데 사용된다.
설정이 많아 가독성이 떨어지기 때문에, istioctl은 출력 결과를 필터링해 필요한 부분만 쉽게 볼 수 있도록 도와준다.
엔보이 관리 인터페이스를 활용하면 자동화 도구로 잡히지 않는 설정 오류를 수동으로 직접 조사할 수 있다.
kubectl port-forward deploy/catalog -n istioinaction 15000:15000
open http://localhost:15000
# 현재 적재한 엔보이 설정 출력 : 데이터양이 많다!
curl -s localhost:15000/config_dump | wc -l
13952
10.3.2 istioctl 로 프록시 설정 쿼리하기 Querying proxy configurations using istioctl
엔보이 API는 프록시의 리스너를 통해 네트워크 설정(IP/포트)을 정의하고, HTTP 필터 체인에서 라우터 필터가 고급 라우팅을 수행한다. 라우트는 가상 호스트와 클러스터를 매칭하는 규칙을 순차적으로 적용하며, 이스티오는 RDS를 통해 동적으로 관리한다. 클러스터는 유사한 워크로드 엔드포인트 그룹을 구성하고, 부분집합으로 세분화된 트래픽 제어가 가능하다. 엔드포인트는 실제 워크로드 IP 주소를 나타내며, 인그레스 게이트웨이 설정 검증 시 리스너·라우트·클러스터·엔드포인트를 종합적으로 확인해야 한다.
#엔보이 리느서 설정 쿼리하기
#

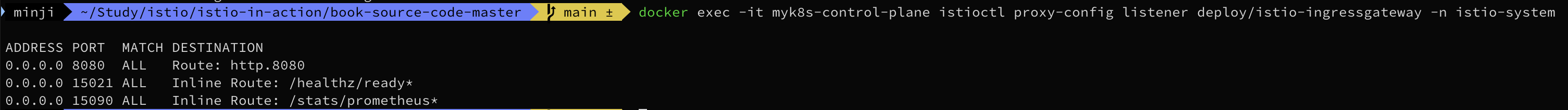

docker exec -it myk8s-control-plane istioctl proxy-config listener deploy/istio-ingressgateway -n istio-system
ADDRESS PORT MATCH DESTINATION
0.0.0.0 8080 ALL Route: http.8080 # 8080 포트에 대한 요청은 루트 http.8080에 따라 라우팅하도록 설정된다
0.0.0.0 15021 ALL Inline Route: /healthz/ready*
0.0.0.0 15090 ALL Inline Route: /stats/prometheus*
## 리스터는 8080 포트에 설정돼 있다.
## 그 리스너에서 트래픽은 http.8080 이라는 루트에 따라 라우팅된다.
#

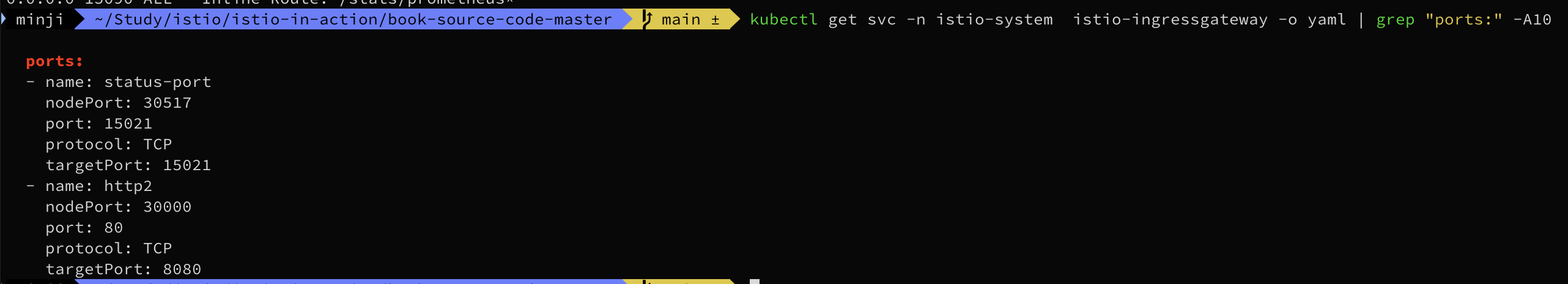

kubectl get svc -n istio-system istio-ingressgateway -o yaml | grep "ports:" -A10
ports:
- name: status-port
nodePort: 30840
port: 15021
protocol: TCP
targetPort: 15021
- name: http2
nodePort: 30000
port: 80
protocol: TCP
targetPort: 8080
nodePort 30000이나 clusterIP/서비스명으로 유입된 트래픽은 인그레스 게이트웨이 파드의 8080 포트로 전달되고, 해당 포트의 리스너와 http.8080 라우트가 이를 처리한다.
이스티오는 VirtualService와 DestinationRule로 트래픽 라우팅 규칙을 정의하고, 이 설정들이 엔보이 프록시에 적용된다.
DestinationRule이 없으면 부분집합 정의가 누락되어 라우팅 실패가 발생하며, HTTP 헤더(예: x-istio-cohort)를 활용해 특정 버전(v2)으로 트래픽을 제어할 수 있다.
# 엔보이 루트 설정 쿼리하기 QUERYING THE ENVOY ROUTE CONFIGURATION
# http.8080 루트의 트래픽을 어느 클러스터로 라우팅할지 알아내기 위해 설정을 쿼리
docker exec -it myk8s-control-plane istioctl proxy-config routes deploy/istio-ingressgateway -n istio-system --name http.8080
NAME DOMAINS MATCH VIRTUAL SERVICE
http.8080 catalog.istioinaction.io /* catalog-v1-v2.istioinaction
## 호스트 catalog.istioinaction.io 의 트래픽 중 URL이 경로 접두사 /*과 일치하는 것이 istioinaction 네임스페이스의 catalog 서비스에 있는 catalog VirtualService 로 라우팅됨을 보여준다.
# 세부 정보 확인

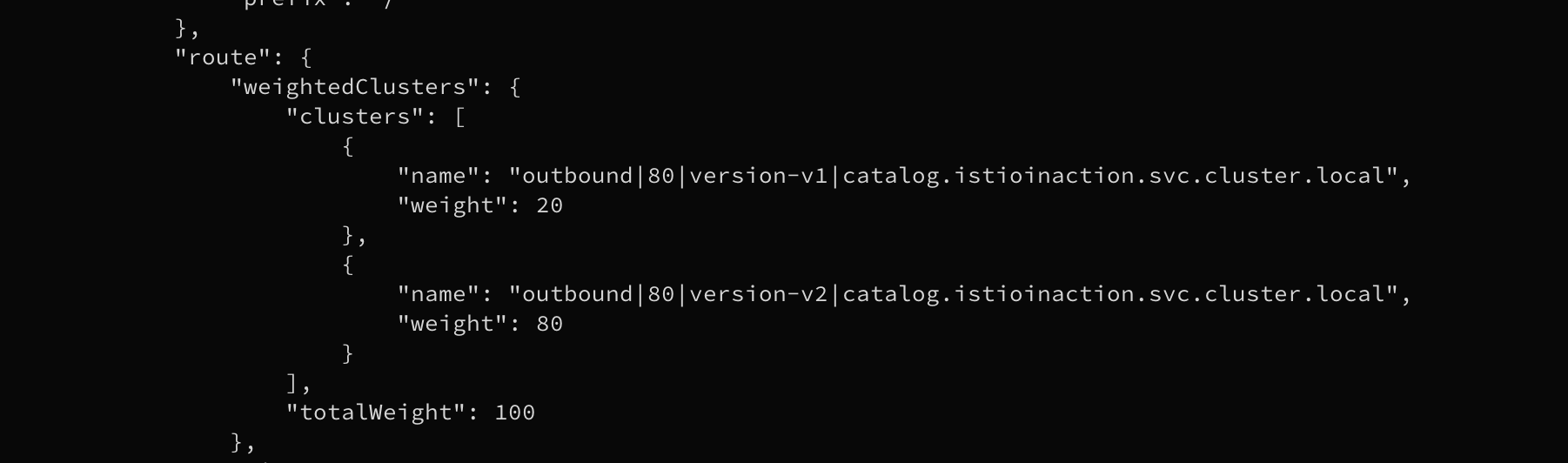

docker exec -it myk8s-control-plane istioctl proxy-config routes deploy/istio-ingressgateway -n istio-system --name http.8080 -o json
...
"routes": [
{
"match": {
"prefix": "/" # 일치해야 하는 라우팅 규칙
},
"route": {
"weightedClusters": {
"clusters": [ # 규칙이 일치할 때 트래픽을 라우팅하는 클러스터
{
"name": "outbound|80|version-v1|catalog.istioinaction.svc.cluster.local",
"weight": 20
},
{
"name": "outbound|80|version-v2|catalog.istioinaction.svc.cluster.local",
"weight": 80
}
],
"totalWeight": 100
},
...
라우팅 규칙에 따라 트래픽은 outbound|80|version-v1 또는 version-v2 부분집합의 catalog.istioinaction.svc.cluster.local 클러스터로 분산된다.
엔보이 클러스터 설정은 백엔드 서비스 라우팅을 정의하며, 각 클러스터는 여러 엔드포인트로 부하를 분산한다.
istioctl proxy-config clusters 명령어로 특정 클러스터를 필터링(direction/fqdn/port/subset)해 확인할 수 있다.
예를 들어 outbound|80|version-v1|catalog.istioinaction.svc.cluster.local 클러스터는 v1 버전의 catalog 서비스 트래픽을 처리한다.
#

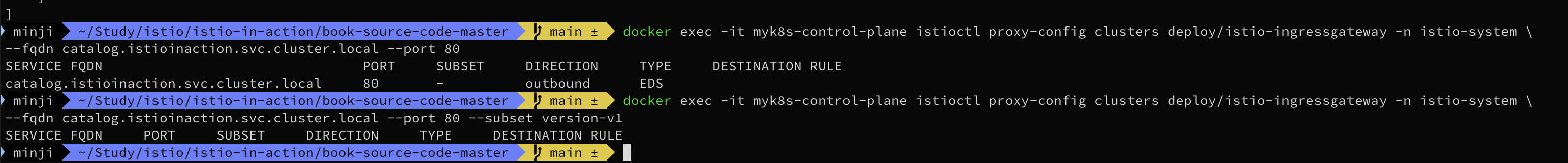

docker exec -it myk8s-control-plane istioctl proxy-config clusters deploy/istio-ingressgateway -n istio-system \
--fqdn catalog.istioinaction.svc.cluster.local --port 80
SERVICE FQDN PORT SUBSET DIRECTION TYPE DESTINATION RULE
catalog.istioinaction.svc.cluster.local 80 - outbound EDS
#
docker exec -it myk8s-control-plane istioctl proxy-config clusters deploy/istio-ingressgateway -n istio-system \
--fqdn catalog.istioinaction.svc.cluster.local --port 80 --subset version-v1
# 해당 파일이 없을 경우 'copy & paste'로 작성 후 진행 하자
docker exec -it myk8s-control-plane cat /istiobook/ch10/catalog-destinationrule-v1-v2.yaml
apiVersion: networking.istio.io/v1alpha3
kind: DestinationRule
metadata:
name: catalog
namespace: istioinaction
spec:
host: catalog.istioinaction.svc.cluster.local
subsets:
- name: version-v1
labels:
version: v1
- name: version-v2
labels:
version: v2
# istioctl analyze 명령어를 사용해서, 설정할 yaml 파일이 식별한 서비스 메시 오류를 고칠 수 있는지 확인
docker exec -it myk8s-control-plane istioctl analyze /istiobook/ch10/catalog-destinationrule-v1-v2.yaml -n istioinaction
✔ No validation issues found when analyzing /istiobook/ch10/catalog-destinationrule-v1-v2.yaml.
# 문제 해결
cat ch10/catalog-destinationrule-v1-v2.yaml
kubectl apply -f ch10/catalog-destinationrule-v1-v2.yaml
# 확인
docker exec -it myk8s-control-plane istioctl proxy-config clusters deploy/istio-ingressgateway -n istio-system \
--fqdn catalog.istioinaction.svc.cluster.local --port 80
SERVICE FQDN PORT SUBSET DIRECTION TYPE DESTINATION RULE
catalog.istioinaction.svc.cluster.local 80 - outbound EDS catalog.istioinaction
catalog.istioinaction.svc.cluster.local 80 version-v1 outbound EDS catalog.istioinaction
catalog.istioinaction.svc.cluster.local 80 version-v2 outbound EDS catalog.istioinaction
CATALOG_POD1=$(kubectl get pod -n istioinaction -l app=catalog -o jsonpath='{.items[0].metadata.name}')
docker exec -it myk8s-control-plane istioctl x des pod -n istioinaction $CATALOG_POD1
docker exec -it myk8s-control-plane istioctl analyze -n istioinaction
# 호출 확인
curl http://catalog.istioinaction.io:30000/items
curl http://catalog.istioinaction.io:30000/items

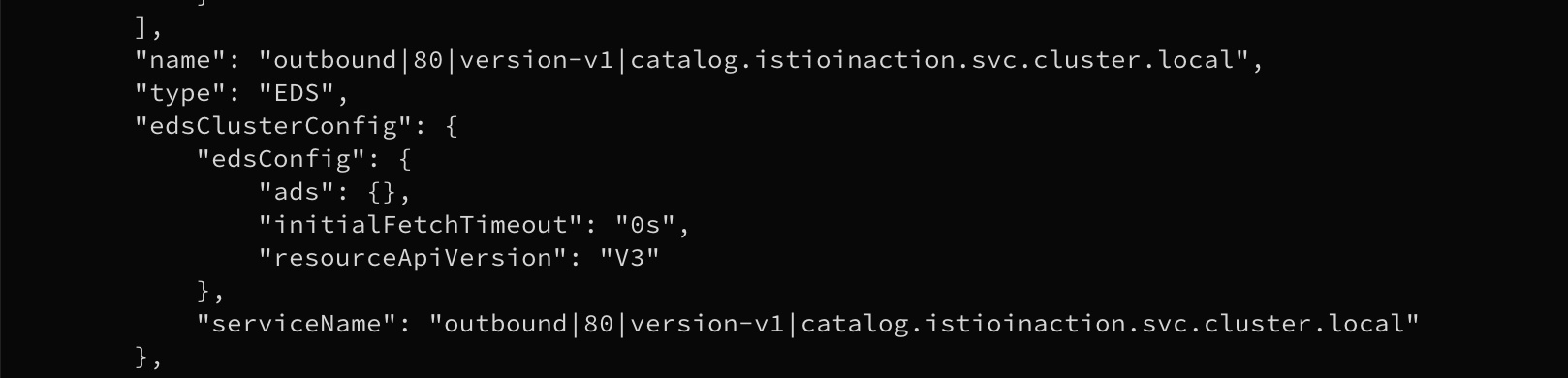

엔보이 클러스터는 **동적 서비스 발견(EDS)**과 **Aggregated Discovery Service(ADS)**를 통해 설정된다.
istioctl proxy-config clusters 명령어로 확인 시, 클러스터는 outbound|80|version-v1|catalog.istioinaction.svc.cluster.local 형식으로 정의되며 포트·부분집합·FQDN 정보를 포함한다.
DestinationRule 리소스에서 정의된 부분집합이 클러스터에 반영되며, ADS를 통해 엔드포인트 정보가 실시간으로 동기화되어 트래픽 라우팅이 관리된다.

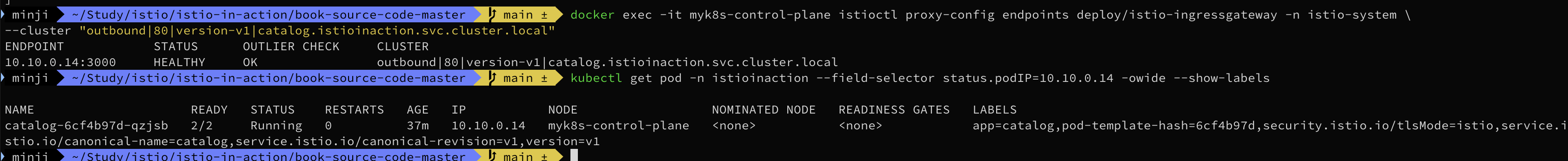

엔보이 클러스터의 엔드포인트 정보는 istioctl proxy-config endpoints 명령어로 확인한다.
예를 들어 --cluster 플래그에 특정 클러스터명을 지정하면 해당 클러스터에 등록된 **엔드포인트 IP와 상태(HEALTHY/UNHEALTHY)**를 출력한다.
출력된 IP로 kubectl get pod를 실행해 실제 워크로드 존재 여부를 검증함으로써 라우팅 설정의 정확성을 확인할 수 있다.
10.3.3 애플리케이션 문제 트러블슈팅하기 Troubleshooting application issues
서비스 프록시의 로그와 메트릭은 마이크로서비스 환경에서 성능 병목, 실패 엔드포인트, 성능 저하 등 다양한 문제를 트러블슈팅하는 데 활용된다.
간헐적으로 제한 시간을 초과하는 느린 워크로드 준비하기* SETTING UP AN INTERMITTENTLY SLOW WORKLOAD THAT TIMES OUT
# 신규 터미널
for in in {1..9999}; do curl http://catalog.istioinaction.io:30000/items -w "\nStatus Code %{http_code}\n"; sleep 1; done
# catalog v2 파드 중 첫 번째 파드 이름 변수 지정
CATALOG_POD=$(kubectl get pods -l version=v2 -n istioinaction -o jsonpath={.items..metadata.name} | cut -d ' ' -f1)
echo $CATALOG_POD
catalog-v2-56c97f6db-d74kv
# 해당 파드에 latency (지연) 발생하도록 설정
kubectl -n istioinaction exec -c catalog $CATALOG_POD \
-- curl -s -X POST -H "Content-Type: application/json" \
-d '{"active": true, "type": "latency", "volatile": true}' \
localhost:3000/blowup ;
blowups=[object Object]
# 신규 터미널
for in in {1..9999}; do curl http://catalog.istioinaction.io:30000/items -w "\nStatus Code %{http_code}\n"; sleep 1; done
#
kubectl get vs -n istioinaction
NAME GATEWAYS HOSTS AGE
catalog-v1-v2 ["catalog-gateway"] ["catalog.istioinaction.io"] 6h44m
# 타임아웃(0.5s) 적용
kubectl patch vs catalog-v1-v2 -n istioinaction --type json \
-p '[{"op": "add", "path": "/spec/http/0/timeout", "value": "0.5s"}]'
# 적용확인
kubectl get vs catalog-v1-v2 -n istioinaction -o jsonpath='{.spec.http[?(@.timeout=="0.5s")]}' | jq
...
"timeout": "0.5s"
}
# 신규 터미널
for in in {1..9999}; do curl http://catalog.istioinaction.io:30000/items -w "\nStatus Code %{http_code}\n"; sleep 1; done
upstream request timeout
Status Code 504
upstream request timeout
Status Code 504
..
#
kubectl logs -n istio-system -l app=istio-ingressgateway -f
[2025-05-09T08:45:41.636Z] "GET /items HTTP/1.1" 504 UT response_timeout - "-" 0 24 501 - "172.18.0.1" "curl/8.7.1" "cb846eff-07ac-902e-9890-7af478c84166" "catalog.istioinaction.io:30000" "10.10.0.13:3000" outbound|80|version-v2|catalog.istioinaction.svc.cluster.local 10.10.0.7:58078 10.10.0.7:8080 172.18.0.1:61108 - -
[2025-05-09T08:45:43.175Z] "GET /items HTTP/1.1" 200 - via_upstream - "-" 0 502 375 374 "172.18.0.1" "curl/8.7.1" "3f2de0c1-5af2-9a33-a6ac-bca08c1ee271" "catalog.istioinaction.io:30000" "10.10.0.13:3000" outbound|80|version-v2|catalog.istioinaction.svc.cluster.local 10.10.0.7:58084 10.10.0.7:8080 172.18.0.1:61118 - -
...
kubectl logs -n istio-system -l app=istio-ingressgateway -f | grep 504
...
#
kubectl logs -n istioinaction -l version=v2 -c istio-proxy -f
[2025-05-09T08:42:38.152Z] "GET /items HTTP/1.1" 0 DC downstream_remote_disconnect - "-" 0 0 500 - "172.18.0.1" "curl/8.7.1" "69fef43c-2fea-9e51-b33d-a0375b382d86" "catalog.istioinaction.io:30000" "10.10.0.13:3000" inbound|3000|| 127.0.0.6:36535 10.10.0.13:3000 172.18.0.1:0 outbound_.80_.version-v2_.catalog.istioinaction.svc.cluster.local default
...
엔보이 액세스 로그 이해하기 + 엔보이 액세스 로그 형식 바꾸기
이스티오 프록시 로그는 기본적으로 TEXT 형식이지만, JSON 형식으로 설정하면 각 값의 의미를 쉽게 파악할 수 있다.
# 형식 설정 전 로그 확인
kubectl logs -n istio-system -l app=istio-ingressgateway -f | grep 504
...
# MeshConfig 설정 수정
KUBE_EDITOR="nano" kubectl edit -n istio-system cm istio
...
mesh: |-
accessLogFile: /dev/stdout # 기존 설정되어 있음
accessLogEncoding: JSON # 추가
...
# 형식 설정 후 로그 확인
kubectl logs -n istio-system -l app=istio-ingressgateway -f | jq
...
{
"upstream_host": "10.10.0.13:3000", # 요청을 받는 업스트림 호스트
"bytes_received": 0,
"upstream_service_time": null,
"response_code_details": "response_timeout",
"upstream_cluster": "outbound|80|version-v2|catalog.istioinaction.svc.cluster.local",
"duration": 501, # 500ms 인 제한 시간 초과
"response_code": 504,
"path": "/items",
"protocol": "HTTP/1.1",
"upstream_transport_failure_reason": null,
"connection_termination_details": null,
"method": "GET",
"requested_server_name": null,
"start_time": "2025-05-09T08:56:38.988Z",
"downstream_remote_address": "172.18.0.1:59052",
"upstream_local_address": "10.10.0.7:57154",
"downstream_local_address": "10.10.0.7:8080",
"bytes_sent": 24,
"authority": "catalog.istioinaction.io:30000",
"x_forwarded_for": "172.18.0.1",
"request_id": "062ad02a-ff36-9dcc-8a7d-68eabb01bbb5",
"route_name": null,
"response_flags": "UT", # 엔보이 응답 플래그, UT(Upstream request Timeout)로 중단됨, '업스트림 요청 제한 시간 초과'
"user_agent": "curl/8.7.1"
}
...
# slow 동작되는 파드 IP로 느린 동작 파드 확인!
CATALOG_POD=$(kubectl get pods -l version=v2 -n istioinaction -o jsonpath={.items..metadata.name} | cut -d ' ' -f1)
kubectl get pod -n istioinaction $CATALOG_POD -owide
NAME READY STATUS RESTARTS AGE IP NODE NOMINATED NODE READINESS GATES
catalog-v2-56c97f6db-d74kv 2/2 Running 0 7h11m 10.10.0.13 myk8s-control-plane <none> <none>
엔보이 게이트웨이의 로깅 수준 높이기 INCREASING THE LOGGING LEVEL FOR THE INGRESS GATEWAY
엔보이는 none, error, warning, info, debug 등 다양한 로깅 수준을 범위별(connection, http, router, pool 등)로 설정해 필요한 영역의 로그만 상세히 확인할 수 있다.
#
docker exec -it myk8s-control-plane istioctl proxy-config log deploy/istio-ingressgateway -n istio-system \
--level http:debug,router:debug,connection:debug,pool:debug
# 로그 확인
kubectl logs -n istio-system -l app=istio-ingressgateway -f
k logs -n istio-system -l app=istio-ingressgateway -f > istio-igw-log.txt # 편집기로 열어서 보기
...
#로그 내용
# 504 검색
2025-05-09T09:17:17.762027Z debug envoy http external/envoy/source/common/http/filter_manager.cc:967 [C18119][S12425904214070917868] Sending local reply with details response_timeout thread=38
2025-05-09T09:17:17.762072Z debug envoy http external/envoy/source/common/http/conn_manager_impl.cc:1687 [C18119][S12425904214070917868] encoding headers via codec (end_stream=false):
':status', '504'
'content-length', '24'
'content-type', 'text/plain'
'date', 'Fri, 09 May 2025 09:17:17 GMT'
'server', 'istio-envoy'
thread=38
# 커넥션 ID(C18119)로 다시 검색
## [C18119] new stream # 시작
2025-05-09T09:17:17.262341Z debug envoy http external/envoy/source/common/http/conn_manager_impl.cc:329 [C18119] new stream thread=38
2025-05-09T09:17:17.262425Z debug envoy http external/envoy/source/common/http/conn_manager_impl.cc:1049 [C18119][S12425904214070917868] request headers complete (end_stream=true):
':authority', 'catalog.istioinaction.io:30000'
':path', '/items'
':method', 'GET'
'user-agent', 'curl/8.7.1'
'accept', '*/*'
thread=38
## /items 요청이 cluster로 매칭됨
2025-05-09T09:17:17.262445Z debug envoy http external/envoy/source/common/http/conn_manager_impl.cc:1032 [C18119][S12425904214070917868] request end stream thread=38
2025-05-09T09:17:17.262468Z debug envoy connection external/envoy/source/common/network/connection_impl.h:92 [C18119] current connecting state: false thread=38
025-05-09T09:17:17.262603Z debug envoy router external/envoy/source/common/router/router.cc:470 [C18119][S12425904214070917868] cluster 'outbound|80|version-v2|catalog.istioinaction.svc.cluster.local' match for URL '/items' thread=38
2025-05-09T09:17:17.262683Z debug envoy router external/envoy/source/common/router/router.cc:678 [C18119][S12425904214070917868] router decoding headers:
':authority', 'catalog.istioinaction.io:30000'
':path', '/items'
':method', 'GET'
':scheme', 'http'
'user-agent', 'curl/8.7.1'
'accept', '*/*'
'x-forwarded-for', '172.18.0.1'
'x-forwarded-proto', 'http'
'x-envoy-internal', 'true'
'x-request-id', 'a6bc39e7-9215-950f-96ea-4cb5f6b12deb'
'x-envoy-decorator-operation', 'catalog-v1-v2:80/*'
'x-envoy-peer-metadata', 'ChQKDkFQUF9DT05UQUlORVJTEgIaAAoaCgpDTFVTVEVSX0lEEgwaCkt1YmVybmV0ZXMKGwoMSU5TVEFOQ0VfSVBTEgsaCTEwLjEwLjAuNwoZCg1JU1RJT19WRVJTSU9OEggaBjEuMTcuOAqcAwoGTEFCRUxTEpEDKo4DCh0KA2FwcBIWGhRpc3Rpby1pbmdyZXNzZ2F0ZXdheQoTCgVjaGFydBIKGghnYXRld2F5cwoUCghoZXJpdGFnZRIIGgZUaWxsZXIKNgopaW5zdGFsbC5vcGVyYXRvci5pc3Rpby5pby9vd25pbmctcmVzb3VyY2USCRoHdW5rbm93bgoZCgVpc3RpbxIQGg5pbmdyZXNzZ2F0ZXdheQoZCgxpc3Rpby5pby9yZXYSCRoHZGVmYXVsdAowChtvcGVyYXRvci5pc3Rpby5pby9jb21wb25lbnQSERoPSW5ncmVzc0dhdGV3YXlzChIKB3JlbGVhc2USBxoFaXN0aW8KOQofc2VydmljZS5pc3Rpby5pby9jYW5vbmljYWwtbmFtZRIWGhRpc3Rpby1pbmdyZXNzZ2F0ZXdheQovCiNzZXJ2aWNlLmlzdGlvLmlvL2Nhbm9uaWNhbC1yZXZpc2lvbhIIGgZsYXRlc3QKIgoXc2lkZWNhci5pc3Rpby5pby9pbmplY3QSBxoFZmFsc2UKGgoHTUVTSF9JRBIPGg1jbHVzdGVyLmxvY2FsCi8KBE5BTUUSJxolaXN0aW8taW5ncmVzc2dhdGV3YXktNmJiOGZiNjU0OS1oY2RuYwobCglOQU1FU1BBQ0USDhoMaXN0aW8tc3lzdGVtCl0KBU9XTkVSElQaUmt1YmVybmV0ZXM6Ly9hcGlzL2FwcHMvdjEvbmFtZXNwYWNlcy9pc3Rpby1zeXN0ZW0vZGVwbG95bWVudHMvaXN0aW8taW5ncmVzc2dhdGV3YXkKFwoRUExBVEZPUk1fTUVUQURBVEESAioACicKDVdPUktMT0FEX05BTUUSFhoUaXN0aW8taW5ncmVzc2dhdGV3YXk='
'x-envoy-peer-metadata-id', 'router~10.10.0.7~istio-ingressgateway-6bb8fb6549-hcdnc.istio-system~istio-system.svc.cluster.local'
'x-envoy-expected-rq-timeout-ms', '500'
'x-envoy-attempt-count', '1'
thread=38
## upstream timeout 으로 client 에서 끊음 (disconnect)
2025-05-09T09:17:17.262701Z debug envoy pool external/envoy/source/common/conn_pool/conn_pool_base.cc:265 [C17947] using existing fully connected connection thread=38
2025-05-09T09:17:17.262710Z debug envoy pool external/envoy/source/common/conn_pool/conn_pool_base.cc:182 [C17947] creating stream thread=38
2025-05-09T09:17:17.262736Z debug envoy router external/envoy/source/common/router/upstream_request.cc:581 [C18119][S12425904214070917868] pool ready thread=38
2025-05-09T09:17:17.761697Z debug envoy router external/envoy/source/common/router/router.cc:947 [C18119][S12425904214070917868] upstream timeout thread=38 # 업스트림 서버가 설정된 타임아웃 내에 응답하지 않아 요청이 실패
2025-05-09T09:17:17.761762Z debug envoy router external/envoy/source/common/router/upstream_request.cc:500 [C18119][S12425904214070917868] resetting pool request thread=38
2025-05-09T09:17:17.761776Z debug envoy connection external/envoy/source/common/network/connection_impl.cc:139 [C17947] closing data_to_write=0 type=1 thread=38
2025-05-09T09:17:17.761779Z debug envoy connection external/envoy/source/common/network/connection_impl.cc:250 [C17947] closing socket: 1 thread=38
2025-05-09T09:17:17.761920Z debug envoy connection external/envoy/source/extensions/transport_sockets/tls/ssl_socket.cc:320 [C17947] SSL shutdown: rc=0 thread=38
2025-05-09T09:17:17.761982Z debug envoy pool external/envoy/source/common/conn_pool/conn_pool_base.cc:484 [C17947] client disconnected, failure reason: thread=38
2025-05-09T09:17:17.761997Z debug envoy pool external/envoy/source/common/conn_pool/conn_pool_base.cc:454 invoking idle callbacks - is_draining_for_deletion_=false thread=38
## 504 응답
2025-05-09T09:17:17.762027Z debug envoy http external/envoy/source/common/http/filter_manager.cc:967 [C18119][S12425904214070917868] Sending local reply with details response_timeout thread=38
2025-05-09T09:17:17.762072Z debug envoy http external/envoy/source/common/http/conn_manager_impl.cc:1687 [C18119][S12425904214070917868] encoding headers via codec (end_stream=false):
':status', '504'
'content-length', '24'
'content-type', 'text/plain'
'date', 'Fri, 09 May 2025 09:17:17 GMT'
'server', 'istio-envoy'
thread=38
2025-05-09T09:17:17.762253Z debug envoy pool external/envoy/source/common/conn_pool/conn_pool_base.cc:215 [C17947] destroying stream: 0 remaining thread=38
2025-05-09T09:17:17.763718Z debug envoy connection external/envoy/source/common/network/connection_impl.cc:656 [C18119] remote close thread=38
2025-05-09T09:17:17.763731Z debug envoy connection external/envoy/source/common/network/connection_impl.cc:250 [C18119] closing socket: 0 thread=38응답이 느린 업스트림의 IP가 액세스 로그와 일치해, 특정 인스턴스만 오동작함을 확인했다.
로그에서 클라이언트(프록시)가 업스트림 커넥션을 종료한 것도 확인되어, 제한 시간 초과로 인한 종료라는 예상과 일치한다.
엔보이 로거를 통해 프록시의 동작 원인과 문제 인스턴스를 정확히 파악할 수 있다.
10.3.4 tcpdump로 네트워크 트래픽 검사* Inspect network traffic with ksniff
특정 파드에서 tcpdump 후 wireshark 로 불러오기
# slow 파드 정보 확인
CATALOG_POD=$(kubectl get pods -l version=v2 -n istioinaction -o jsonpath={.items..metadata.name} | cut -d ' ' -f1)
kubectl get pod -n istioinaction $CATALOG_POD -owide
# catalog 서비스 정보 확인
kubectl get svc,ep -n istioinaction
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
service/catalog ClusterIP 10.200.1.178 <none> 80/TCP 10h
NAME ENDPOINTS AGE
endpoints/catalog 10.10.0.12:3000,10.10.0.13:3000,10.10.0.14:3000 10h
# istio-proxy 에서 기본 정보 확인
kubectl exec -it -n istioinaction $CATALOG_POD -c istio-proxy -- sudo whoami
kubectl exec -it -n istioinaction $CATALOG_POD -c istio-proxy -- tcpdump -h
kubectl exec -it -n istioinaction $CATALOG_POD -c istio-proxy -- ip -c addr
kubectl exec -it -n istioinaction $CATALOG_POD -c istio-proxy -- ip add show dev eth0
kubectl exec -it -n istioinaction $CATALOG_POD -c istio-proxy -- ip add show dev lo
# istio-proxy 에 eth0 에서 패킷 덤프
kubectl exec -it -n istioinaction $CATALOG_POD -c istio-proxy -- sudo tcpdump -i eth0 tcp port 3000 -nnq
kubectl exec -it -n istioinaction $CATALOG_POD -c istio-proxy -- sudo tcpdump -i eth0 tcp port 3000 -nn
kubectl exec -it -n istioinaction $CATALOG_POD -c istio-proxy -- sudo tcpdump -i eth0 tcp port 3000
# istio-proxy 에 lo 에서 패킷 덤프
kubectl exec -it -n istioinaction $CATALOG_POD -c istio-proxy -- sudo tcpdump -i lo -nnq
# istio-proxy 에 tcp port 3000 에서 패킷 덤프
kubectl exec -it -n istioinaction $CATALOG_POD -c istio-proxy -- sudo tcpdump -i any tcp port 3000 -nnq
kubectl exec -it -n istioinaction $CATALOG_POD -c istio-proxy -- sudo tcpdump -i any tcp port 3000 -nn
#
kubectl describe pod -n istioinaction $CATALOG_POD
...
Mounts:
/etc/istio/pod from istio-podinfo (rw)
/etc/istio/proxy from istio-envoy (rw)
/var/lib/istio/data from istio-data (rw)
/var/run/secrets/credential-uds from credential-socket (rw)
/var/run/secrets/istio from istiod-ca-cert (rw)
/var/run/secrets/tokens from istio-token (rw)
/var/run/secrets/workload-spiffe-credentials from workload-certs (rw)
/var/run/secrets/workload-spiffe-uds from workload-socket (rw)
...
# istio-proxy 에 tcp port 3000 에서 패킷 덤프에 출력 결과를 파일로 저장
kubectl exec -it -n istioinaction $CATALOG_POD -c istio-proxy -- sudo tcpdump -i any tcp port 3000 -w /var/lib/istio/data/dump.pcap
kubectl exec -it -n istioinaction $CATALOG_POD -c istio-proxy -- ls -l /var/lib/istio/data/
# 출력 결과 파일을 로컬로 다운로드
kubectl cp -n istioinaction -c istio-proxy $CATALOG_POD:var/lib/istio/data/dump.pcap ./dump.pcap
# 로컬로 다운 받은 파일을 wireshark 로 불러오기
wireshark dump.pcap
그라파나를 통한 Istio 실패 요청 비율 분석
- 클라이언트 측 성공률 70% (30% 실패) → 주요 원인은 504 Gateway Timeout
- 서버 측 성공률 100% → 실제 서버 문제는 없으나, Envoy 프록시가 응답 코드 0으로 처리
- 인그레스 게이트웨이 응답 플래그 UT(Upstream Timeout) vs catalog v2 플래그 DC(Downstream Connection 종료)
- 타임아웃 차이 → 클라이언트(istio-ingress)의 0.5초 타임아웃 설정이 서버(catalog) 응답보다 짧아 발생
- 트러블슈팅 포인트 : 워크로드(v1/v2)별 상세 메트릭 추적 필요 → PromQL로 파드 단위 분할 분석 권장
프로메테우스로 Istio 문제 파드 진단 핵심
목적 : 그라파나 한계 보완 → 파드 단위 실패 요청 집중 분석
쿼리 전략 : istio_requests_total 메트릭에 DC 응답 플래그 필터링 → 클라이언트 강제 종료 사례 추적
진단 결과 : catalog v2 파드에서만 응답 코드 0 집중 발생 → 타임아웃 설정 불일치 확인
sort_desc( # 가장 높은 값부터 내림차순 정렬
sum( # irate 값들을 집계
irate( # 요청 수 초당 증가율
istio_requests_total {
reporter="destination", # 서버(destination) 측에서 보고한 메트릭만 필터링
destination_service=~"catalog.istioinaction.svc.cluster.local", # catalog 가 서버(destination)측인 메트릭만 필터링
response_flags="DC" # DC (다운스트림 커넥션 종료)로 끝난 메트릭만 필터링
}[5m]
)
)by(response_code, pod, version) # 응답 코드(response_code), 대상 pod, 버전(version) 별로 분리 => sum.. 합산
)
# 쿼리1
istio_requests_total
istio_requests_total{reporter="destination", destination_service=~"catalog.istioinaction.svc.cluster.local"}
istio_requests_total{reporter="destination", destination_service=~"catalog.istioinaction.svc.cluster.local",response_flags="DC"}
# 쿼리2
istio_requests_total{reporter="destination", destination_service=~"catalog.istioinaction.svc.cluster.local",response_flags="DC"}[5m]
irate(istio_requests_total{reporter="destination", destination_service=~"catalog.istioinaction.svc.cluster.local",response_flags="DC"}[5m])
sum(irate(istio_requests_total{reporter="destination", destination_service=~"catalog.istioinaction.svc.cluster.local",response_flags="DC"}[5m]))
# 쿼리3
sum(irate(istio_requests_total{reporter="destination", destination_service=~"catalog.istioinaction.svc.cluster.local",response_flags="DC"}[5m])) by(response_code, pod, version)
sort_desc(sum(irate(istio_requests_total{reporter="destination", destination_service=~"catalog.istioinaction.svc.cluster.local",response_flags="DC"}[5m]))by(response_code, pod, version))
## PromQL 쿼리별 분석
### **쿼리1: 기본 메트릭 필터링**
```promql
istio_requests_total
istio_requests_total{reporter="destination", destination_service=~"catalog.istioinaction.svc.cluster.local"}
istio_requests_total{reporter="destination", destination_service=~"catalog.istioinaction.svc.cluster.local",response_flags="DC"}
```
- **목적**: 단계별 필터링을 통한 문제 범위 축소
1. **전체 메트릭 확인**: `istio_requests_total` (모든 요청)
2. **서버 측 리포트 필터**: `reporter="destination"` + `destination_service`(catalog 서비스 대상 요청)
3. **이슈 신호 포착**: `response_flags="DC"` (Downstream Connection 종료 이벤트)
---
### **쿼리2: 실시간 트래픽 패턴 분석**
```promql
istio_requests_total{...}[5m]
irate(...[5m])
sum(irate(...))
```
- **동작 원리**:
- `[5m]`: **5분 간 데이터 범위** 지정 → 단기 트렌드 파악
- `irate()`: **초당 요청 증가율** 계산 → 급증/감소 추이 감지
- `sum()`: 모든 레이블 값 **통합 집계** → 전체 실패율 산출
---
### **쿼리3: 근본 원인 진단**
```promql
sum(...) by(response_code, pod, version)
sort_desc(...)
```
- **핵심 기능**:
- `by(response_code, pod, version)`: **파드/버전별** 실패 요청 분할 분석
- `sort_desc()`: **실패율 상위 항목** 우선 표시 → 문제 있는 워크로드 신속 식별
---
### **실무 적용 시나리오**
```python
# 문제 파악 프로세스 예시
if "response_flags=DC" in query_results:
identify_affected_pods() # 쿼리3 실행 → catalog-v2 파드 발견
check_timeout_config() # istio-ingressgateway 타임아웃 0.5초 확인
adjust_virtual_service() # 타임아웃 1초로 조정
```
---
### **요약 표**
| 쿼리 단계 | 주요 연산자 | 출력 예시 | 용도 |
|---------|------------|----------|-----|
| 쿼리1 | `{}` 필터 | `{response_flags="DC", pod="catalog-v2"}` | 이슈 후보군 추출 |
| 쿼리2 | `irate()` | `0.35 req/sec` | 실시간 트래픽 강도 측정 |
| 쿼리3 | `sort_desc()` | `catalog-v2 (70%) → catalog-v1 (5%)` | 문제 파드 우선순위 결정 |
---
부록 D 이스티오 구성 요소 트러블 슈팅하기
이스티오 사이드카는 헬스체크, 메트릭 수집·노출, DNS 해석, 트래픽 라우팅 등 다양한 기능을 제공한다. 프록시가 트래픽을 처리하기 전에 설정 수신 및 ID 할당 등 추가적인 준비 상태 확인이 필요하다. 메트릭은 애플리케이션, 에이전트, 엔보이 프록시에서 생성되며, 에이전트가 이를 집계해 노출한다.
- 서비스용 포트 Ports facing other services
- 15020 : (파일럿 에이전트 프로세스) 여러 기능 제공!
- 메트릭을 집계하고 노출하며, 이때 메트릭에는 엔보이 프록시의 15090 포트에 쿼리한 메트릭, 애플리케이션 메트릭(설정한 경우), 자체 메트릭이 있다.
- 엔보이 및 DNS 프록시를 헬스 체크. 이 엔드포인트에서 애플리케이션도 헬스 체크하도록 프록시를 설정할 수 있지만, 보통은 가상머신과 같이 쿠버네티스가 아닌 워크로드에만 사용한다.
- 이스티오 개발 팀에 유용한 파일럿 에이전트 디버깅용 엔드포인트로, 메모리 정보, CPU 프로파일링 등과 같은 정보를 노출한다.
- 15021 : (엔보이 프로세스) 사이드카 주입된 파드는 이 포트에서 트래픽을 받을 준비가 됐는지 확인하도록 설정된다. Pods with the sidecar injected are configured to check their readiness to receive traffic on this port.
- 앞서 설명한 것처럼 엔보이 프록시는 헬스 체크를 15020 포트의 파일럿 에이전트로 라우팅하며, 실제 헬스 체크는 여기서 일어난다. the Envoy proxy routes the health checks to the Pilot agent on port 15020, where the actual healthchecking occurs.
- 15053 : (파일럿 에이전트 프로세스) 쿠버네티스 DNS 해석이 충분하지 않은 에지 케이스를 해결하기 위해 istiod가 구성한 로컬 DNS 프록시 Local DNS proxy configured by istiod to resolve edge cases where Kubernetes DNS resolution doesn’t suffice.
- 15001 : (엔보이 프로세스) 애플리케이션에서 나가는 트래픽은 Iptable 규칙에 의해 일단 이 포트로 리다이렉트되며, 이후 프록시가 트래픽을 서비스로 라우팅한다.
- 15006 : (엔보이 프로세스) 애플리케이션으로 들어오는 트래픽은 Iptable 규칙에 의해 일단 이 포트로 리다이렉트되며, 여기서 로컬 애플리케이션 라우팅된다.
- 15020 : (파일럿 에이전트 프로세스) 여러 기능 제공!
- 에이전트 디버깅 및 내부 상태 조사에 유용한 포트 useful for debugging and introspecting the agent
- 15000 : (엔보이 프로세스) 엔보이 프록시 관리 인터페이스
- 15090 : (엔보이 프로세스) 엔보이 프록시 메트릭을 노출 (xDS 통계, 커넥션 통계, HTTP 통계, 이상값 outlier 통계, 헬스 체크 통계, 서킷 브레이커 통계 등)
- 15004 : (파일럿 에이전트 프로세스) 에이전트를 통해 이스티오 파일럿 디버그 엔드포인트를 노출. 파일럿과의 연결 문제를 디버깅에 유용.
- 15020 : (파일럿 에이전트 프로세스) 파일럿 에이전트 디버기용 엔드포인트들을 노출.
#
kubectl apply -f - <<EOF
apiVersion: apps/v1
kind: Deployment
metadata:
name: liveness-http
namespace: istioinaction
spec:
selector:
matchLabels:
app: liveness-http
version: v1
template:
metadata:
labels:
app: liveness-http
version: v1
spec:
containers:
- name: liveness-http
image: docker.io/istio/health:example
ports:
- containerPort: 8001
livenessProbe:
httpGet:
path: /foo
port: 8001
initialDelaySeconds: 5
periodSeconds: 5
EOF
#
kubectl get pod -n istioinaction -l app=liveness-http
kubectl describe pod -n istioinaction -l app=liveness-http
...
Containers:
liveness-http:
Container ID: containerd://edaf01bff5d553e03290b3d44f60bb26958319e615a27a9b38309aad9b2df477
Image: docker.io/istio/health:example
Image ID: docker.io/istio/health@sha256:d8a2ff91d87f800b4661bec5aaadf73d33de296d618081fa36a0d1cbfb45d3d5
Port: 8001/TCP
Host Port: 0/TCP
State: Running
Started: Sat, 10 May 2025 16:58:35 +0900
Ready: True
Restart Count: 0
Liveness: http-get http://:15020/app-health/liveness-http/livez delay=5s timeout=1s period=5s #success=1 #failure=3
...
istio-proxy:
Container ID: containerd://d4b0955372bdb7b3e1490eb3f290c6c6f5a9f2691eabea4cebafaafa8be85fc9
Image: docker.io/istio/proxyv2:1.17.8
Image ID: docker.io/istio/proxyv2@sha256:d33fd90e25c59f4f7378d1b9dd0eebbb756e03520ab09cf303a43b51b5cb01b8
Port: 15090/TCP
...
Readiness: http-get http://:15021/healthz/ready delay=1s timeout=3s period=2s #success=1 #failure=30
Environment:
...
ISTIO_META_POD_PORTS: [
{"containerPort":8001,"protocol":"TCP"}
]
ISTIO_META_APP_CONTAINERS: liveness-http
ISTIO_META_CLUSTER_ID: Kubernetes
ISTIO_META_NODE_NAME: (v1:spec.nodeName)
ISTIO_META_INTERCEPTION_MODE: REDIRECT
ISTIO_META_WORKLOAD_NAME: liveness-http
ISTIO_META_OWNER: kubernetes://apis/apps/v1/namespaces/istioinaction/deployments/liveness-http
ISTIO_META_MESH_ID: cluster.local
TRUST_DOMAIN: cluster.local
ISTIO_KUBE_APP_PROBERS: {"/app-health/liveness-http/livez":{"httpGet":{"path":"/foo","port":8001,"scheme":"HTTP"},"timeoutSeconds":1}}

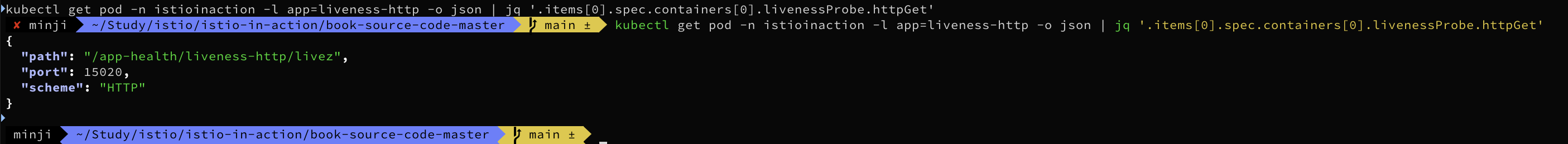

kubectl get pod -n istioinaction -l app=liveness-http -o json | jq '.items[0].spec.containers[0].livenessProbe.httpGet'
{
"path": "/app-health/liveness-http/livez",
"port": 15020,
"scheme": "HTTP"
}
# 헬스체크 확인
kubectl exec -n istioinaction deploy/liveness-http -c istio-proxy -- curl -s localhost:15020/app-health/liveness-http/livez -v
# 실습 확인 후 삭제
kubectl delete deploy liveness-http -n istioinaction
#

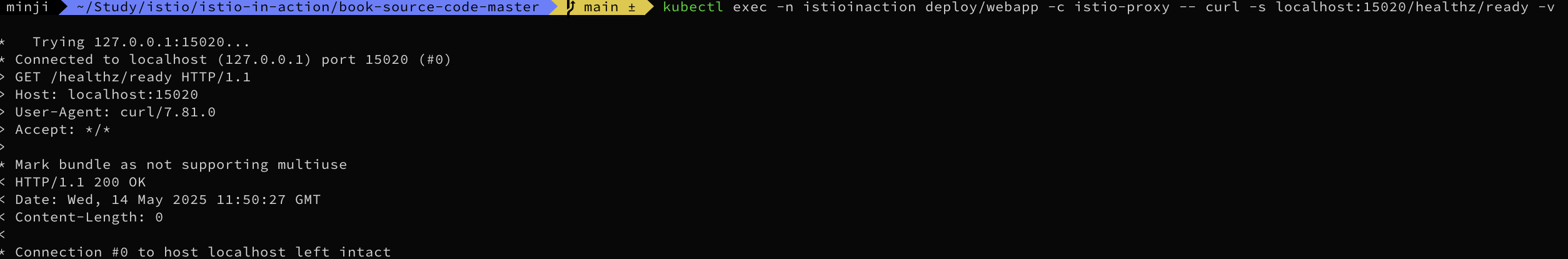

kubectl exec -n istioinaction deploy/webapp -c istio-proxy -- curl -s localhost:15020/healthz/ready -v
# webapp 워크로드의 병합된 통계 확인 : istio_agent로 시작하는 메트릭(에이전트에서 온 것) + envoy로 시작하는 메트릭(프록시에서 온 것)
kubectl exec -n istioinaction deploy/webapp -c istio-proxy -- curl -s localhost:15020/stats/prometheus
## 응답에서는 istio_agent로 시작하는 메트릭(에이전트에서 온 것)과 envoy로 시작하는 메트릭(프록시에서 온 것)을 볼 수 있는데,
## 이는 이 둘이 병합됐음을 보여준다.
#
kubectl exec -n istioinaction deploy/webapp -c istio-proxy -- curl -s localhost:15020/quitquitquit
#
kubectl exec -n istioinaction deploy/webapp -c istio-proxy -- curl -s localhost:15020/debug/ndsz
#
kubectl port-forward deploy/webapp -n istioinaction 15020:15020
open http://localhost:15020/debug/pprof # 혹은 웹 브라우저에서 열기
15020 포트에는 이스티오 에이전트 트러블슈팅을 위한 여러 엔드포인트가 존재한다.
/healthz/ready는 엔보이와 DNS 프록시의 상태를 검사해 워크로드가 트래픽을 받을 준비가 됐는지 확인한다.
/stats/prometheus는 엔보이 및 애플리케이션 메트릭을 병합해 노출하고, /quitquitquit는 파일럿 에이전트 프로세스를 종료하며, /app-health/는 애플리케이션의 쿠버네티스 프로브를 프록시가 대신 처리한다
#
kubectl exec -n istioinaction deploy/webapp -c istio-proxy -- curl -s localhost:15004/debug/syncz -v
kubectl exec -n istioinaction deploy/webapp -c istio-proxy -- curl -s localhost:15004/debug/syncz | jq
...
"@type": "type.googleapis.com/envoy.service.status.v3.ClientConfig",
"node": {
"id": "catalog-6cf4b97d-fbftr.istioinaction", # 워크로드 ID
"metadata": {
"CLUSTER_ID": "Kubernetes"
}
},
"genericXdsConfigs": [
{
"typeUrl": "type.googleapis.com/envoy.config.listener.v3.Listener",
"configStatus": "SYNCED" # xDS API는 최신 상태로 동기화됬다
},
{
"typeUrl": "type.googleapis.com/envoy.config.route.v3.RouteConfiguration",
"configStatus": "SYNCED" # xDS API는 최신 상태로 동기화됬다
},
{
"typeUrl": "type.googleapis.com/envoy.config.endpoint.v3.ClusterLoadAssignment",
"configStatus": "SYNCED" # xDS API는 최신 상태로 동기화됬다
},
{
"typeUrl": "type.googleapis.com/envoy.config.cluster.v3.Cluster",
"configStatus": "SYNCED" # xDS API는 최신 상태로 동기화됬다
},
...
# 하위 명령 출력 내용과 동일
docker exec -it myk8s-control-plane istioctl x internal-debug -h
docker exec -it myk8s-control-plane istioctl x internal-debug syncz
이스티오 파일럿은 디버그 엔드포인트를 통해 서비스 메시의 구성 및 상태 정보를 노출한다. 주요 엔드포인트로는 클러스터/라우트/리스너 설정을 확인하는 /debug/adsz, 엔드포인트 정보를 제공하는 /debug/edsz, 전체 구성을 조회하는 /debug/configz 등이 있다.
istioctl x internal-debug 명령어는 파일럿 디버그 엔드포인트에 접근해 동기화 상태(syncz), 구성 차이(diff), 엔보이 설정 등을 직접 확인할 수 있다. 인-클러스터/아웃-오브-클러스터 배포 환경에서 보안 옵션(--cert-dir, --xds-address)을 활용해 안전하게 데이터를 수집할 수 있으며, 다중 컨트롤 플레인 환경에서는 --xds-label로 특정 인스턴스를 대상으로 진단이 가능하다.
이 도구들은 Envoy 설정 동기화 문제, 엔드포인트 누락, 라우팅 규칙 오작동 등을 효과적으로 트러블슈팅하는 데 활용된다. 예를 들어 istioctl x internal-debug syncz로 전체 메시의 동기화 상태를 한 번에 확인하거나, 특정 파드의 설정 차이를 비교해 문제 원인을 식별할 수 있다.
#
kubectl -n istio-system exec -it deploy/istiod -- netstat -tnl
Active Internet connections (only servers)
Proto Recv-Q Send-Q Local Address Foreign Address State
tcp 0 0 127.0.0.1:9876 0.0.0.0:* LISTEN
tcp6 0 0 :::15017 :::* LISTEN
tcp6 0 0 :::15014 :::* LISTEN
tcp6 0 0 :::15012 :::* LISTEN
tcp6 0 0 :::15010 :::* LISTEN
tcp6 0 0 :::8080 :::* LISTEN
# pilot-discovery 프로세스 확인
kubectl -n istio-system exec -it deploy/istiod -- ss -tnlp
State Recv-Q Send-Q Local Address:Port Peer Address:Port Process
LISTEN 0 4096 127.0.0.1:9876 0.0.0.0:* users:(("pilot-discovery",pid=1,fd=8))
LISTEN 0 4096 *:15017 *:* users:(("pilot-discovery",pid=1,fd=12))
LISTEN 0 4096 *:15014 *:* users:(("pilot-discovery",pid=1,fd=9))
LISTEN 0 4096 *:15012 *:* users:(("pilot-discovery",pid=1,fd=10))
LISTEN 0 4096 *:15010 *:* users:(("pilot-discovery",pid=1,fd=11))
LISTEN 0 4096 *:8080 *:* users:(("pilot-discovery",pid=1,fd=3))
#
kubectl describe pod -n istio-system -l app=istiod
...
Containers:
discovery:
Container ID: containerd://f13d7ad8a32cc0cecf47392ef426ea4687ce12d1abf64b5a6d2a60c2f8934e04
Image: docker.io/istio/pilot:1.17.8
Image ID: docker.io/istio/pilot@sha256:cb9e7b1b1c7b8dcea37d5173b87c40f38a5ae7b44799adfdcf8574c57a52ad2c
Ports: 8080/TCP, 15010/TCP, 15017/TCP
Host Ports: 0/TCP, 0/TCP, 0/TCP
Args:
discovery
--monitoringAddr=:15014
--log_output_level=default:info
--domain
cluster.local
--keepaliveMaxServerConnectionAge
30m
...
Readiness: http-get http://:8080/ready delay=1s timeout=5s period=3s #success=1 #failure=3
Environment:
REVISION: default
JWT_POLICY: third-party-jwt
PILOT_CERT_PROVIDER: istiod
POD_NAME: istiod-8d74787f-ltkhs (v1:metadata.name)
POD_NAMESPACE: istio-system (v1:metadata.namespace)
SERVICE_ACCOUNT: (v1:spec.serviceAccountName)
KUBECONFIG: /var/run/secrets/remote/config
PILOT_TRACE_SAMPLING: 100
PILOT_ENABLE_PROTOCOL_SNIFFING_FOR_OUTBOUND: true
PILOT_ENABLE_PROTOCOL_SNIFFING_FOR_INBOUND: true
ISTIOD_ADDR: istiod.istio-system.svc:15012
PILOT_ENABLE_ANALYSIS: false
CLUSTER_ID: Kubernetes
...

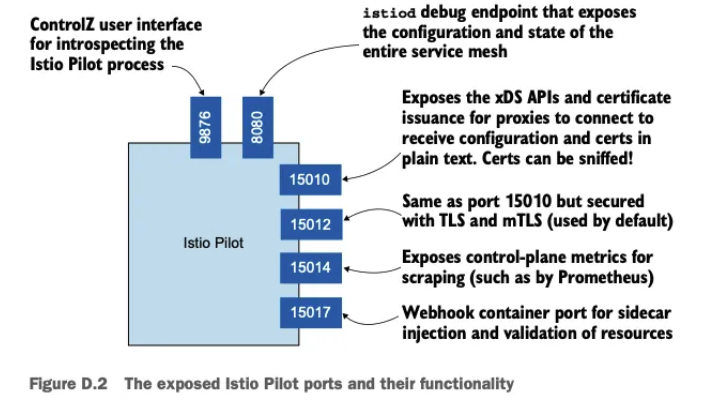

- 서비스용 포트
- 15010 : xDS API 및 인증서 발급을 평문으로 노출한다. 트래픽을 스니핑할 수 있으므로 이 포트는 사용하지 않는 것이 좋다.
- 15012 : 15010 포트와 노출하는 정보는 같지만 보안을 적용한다. 이 포트는 TLS를 사용해 ID를 발급하여, 후속 요청은 상호 인증된다.
- 15014 : 11장에서 다룬 것과 같은 컨트롤 플레인 메트릭을 노출한다.
- 15017 : 쿠버네티스 API 서버가 호출하는 웹훅 서버를 노출한다.
- 쿠버네티스 API 서버는 새로 만들어진 파드에 사이드카를 주입하고, Gateway나 VirtualServie 같은 이스티오 리소스를 검증하기 위해 호출한다.
- 디버깅 및 검사 포트
- 8080 : 이스티오 파일럿 디버그 엔드포인트를 노출한다.
- 9876 : istiod 프로세스에 대한 검사 정보를 노출한다.
#
kubectl -n istio-system port-forward deploy/istiod 8080
open http://localhost:8080/debug
# 파일럿이 알고 있는 서비스 메시 상태
## 클러스터, 루트, 리스너 설정
curl -s http://localhost:8080/debug/adsz | jq
## 이 파일럿이 관리하는 모든 프록시에 대한 푸시를 트리거한다.
curl -s http://localhost:8080/debug/adsz?push=true
Pushed to 4 servers
## /debug/edsz=proxyID=<pod>.<namespace> : 프록시가 알고 있는 엔드포인트들
curl -s http://localhost:8080/debug/edsz=proxyID=webapp.istioninaction
## /debug/authorizationz : 네임스페이스에 적용되는 인가 정책 목록
curl -s http://localhost:8080/debug/authorizationz | jq
# 파일럿이 알고 있는 데이터 플레인 설정을 나타내는 엔드포인트
## 이 파일럿 인스턴스에 연결된 모든 엔보이의 버전 상태 : 현재 비활성화되어 있음
curl -s http://localhost:8080/debug/config_distribution
Pilot Version tracking is disabled. It may be enabled by setting the PILOT_ENABLE_CONFIG_DISTRIBUTION_TRACKING environment variable to true
## 이스티오 파일럿의 현재 알려진 상태에 따라 엔보이 설정을 생성한다.
curl -s http://localhost:8080/debug/config_dump?=proxyID=webapp.istioninaction
## 이 파일럿이 관리하는 프록시들을 표시한다.
curl -s http://localhost:8080/debug/syncz | jq
...
{
"cluster_id": "Kubernetes",
"proxy": "webapp-7685bcb84-lwsvj.istioinaction",
"istio_version": "1.17.8",
"cluster_sent": "ff5e6b2c-e857-4e12-b17e-46ad968567f4",
"cluster_acked": "ff5e6b2c-e857-4e12-b17e-46ad968567f4",
"listener_sent": "7280c908-010d-4788-807f-7138e74fe72e",
"listener_acked": "7280c908-010d-4788-807f-7138e74fe72e",
"route_sent": "2a1916c3-9c05-4ce5-8cfa-d777105b9205",
"route_acked": "2a1916c3-9c05-4ce5-8cfa-d777105b9205",
"endpoint_sent": "dffacd32-2674-4e39-8e76-17016ff32514",
"endpoint_acked": "dffacd32-2674-4e39-8e76-17016ff32514"
},
...이스티오 파일럿은 /debug/adsz, /debug/edsz, /debug/authorizationz로 서비스 메시 상태(클러스터·라우트·엔드포인트·인가 정책)를 확인한다.
/debug/syncz는 프록시 동기화 상태와 **논스(nonce)**를 비교해 설정 최신 여부를 판단하며, /debug/config_dump는 특정 프록시의 엔보이 설정을 생성한다.
istioctl proxy-status 같은 도구가 엔드포인트를 활용하지만, 복잡한 문제 시 직접 접근해 세부 진단이 가능하다.
