istio-7주차 이스티오 스케일링
시스템엔지니어
2025. 5. 19. 19:36
다중 클러스터 서비스 메시는 장애 격리 및 고가용성을 통해 클러스터 장애 시 트래픽을 다른 클러스터로 자동 전환하며, 다중 클라우드 지원 및 지연 시간 최소화를 위해 다양한 환경에서 워크로드를 실행하고 지리적 근접성을 기반으로 라우팅할 수 있다.
다중 클러스터 서비스 메시는 클러스터 간 워크로드 디스커버리·연결성·공통 신뢰를 통해 트래픽 제어·보안·관측 기능을 유지하며, Istio는 쿠버네티스 API 연동으로 서비스 프록시를 자동 구성한다. 보안 리스크 시 **메시 연합(Mesh Federation)**을 적용해 클러스터 API 접근 권한 분리와 독립적인 메시 운영이 가능하다.
이스티오 컨트롤 플레인은 쿠버네티스 API 서버에 접근해 서비스와 엔드포인트 정보를 수집한다.
API 접근은 서비스 어카운트와 토큰, RBAC 권한으로 제어한다.
istiod에 원격 클러스터의 서비스 어카운트 토큰
을 제공해 인증 후 워크로드를 디스커버리한다.
클러스터가 플랫 네트워크라면 워크로드가 IP로 바로 연결된다.

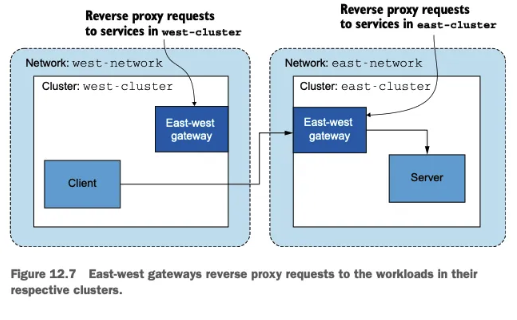

서로 다른 네트워크라면 이스티오 인그레스 게이트웨이(동서 게이트웨이)가 클러스터 간 트래픽을 프록시한다.
이 구조는 중복 IP, 네트워크 경계, 장애 허용, 네트워크 분리 등 다양한 요구를 충족한다.

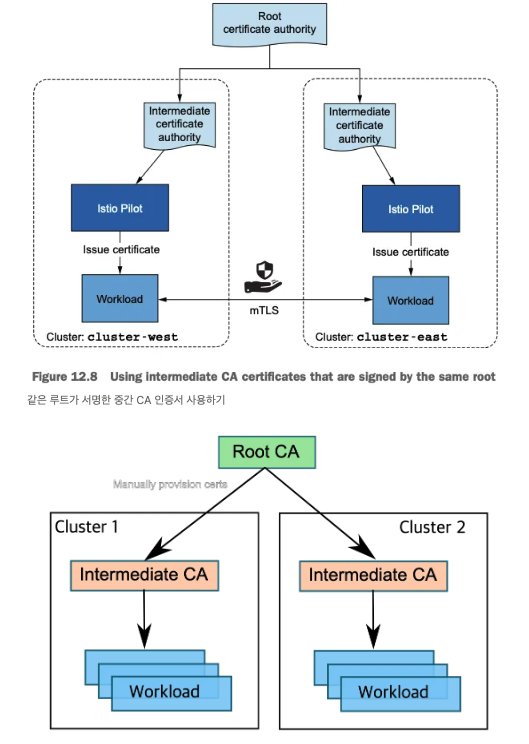

다중 클러스터 메시에서는 클러스터 간 공통 신뢰가 필요하다.
공통 루트 CA에서 발급한 플러그인 중간 CA 인증서나 외부 CA 통합 방식이 있다.
플러그인 CA 방식은 간단하지만 노출 위험이 있고, 외부 CA 통합은 더 안전하지만 복잡하다.
12.3 다중 클러스터, 다중 네트워크, 다중 컨트롤 플레인 서비스 메시 개요
인프라 구성 환경
실세계 엔터프라이즈 서비스를 모방하는 인프라를 준비해보자. 이 서비스는 여러 클러스터에서 실행되고, 여러 리전에 걸쳐 배포되며, 서로 다른 네트워크에 위치한다.
- west-cluster : 사설 네트워크가 us-west 리전에 있는 쿠버네티스 클러스터. 여기서 webapp 서비스를 실행.
- east-cluster : 사설 네트워크가 us-east 리전에 있는 쿠버네티스 클러스터. 여기서 catalog 서비스를 실행할 것이다.
#실습환경 - west 배포
#
kind create cluster --name west --image kindest/node:v1.23.17 --kubeconfig ./west-kubeconfig --config - <<EOF
kind: Cluster
apiVersion: kind.x-k8s.io/v1alpha4
nodes:
- role: control-plane
extraPortMappings:
- containerPort: 30000 # istio-ingrssgateway HTTP
hostPort: 30000
- containerPort: 30001 # Prometheus
hostPort: 30001
- containerPort: 30002 # Grafana
hostPort: 30002
- containerPort: 30003 # Kiali
hostPort: 30003
- containerPort: 30004 # Tracing
hostPort: 30004
- containerPort: 30005 # kube-ops-view
hostPort: 30005
networking:
podSubnet: 10.10.0.0/16
serviceSubnet: 10.100.0.0/24
EOF
# 설치 확인
docker ps
cat west-kubeconfig
kubectl get node --kubeconfig=./west-kubeconfig
kubectl get pod -A --kubeconfig=./west-kubeconfig
# 노드에 기본 툴 설치
docker exec -it west-control-plane sh -c 'apt update && apt install tree psmisc lsof wget bridge-utils net-tools dnsutils tcpdump ngrep iputils-ping git vim -y'
# (옵션) kube-ops-view
helm install kube-ops-view geek-cookbook/kube-ops-view --version 1.2.2 --set service.main.type=NodePort,service.main.ports.http.nodePort=30005 --set env.TZ="Asia/Seoul" --namespace kube-system --kubeconfig=./west-kubeconfig
kubectl get deploy,pod,svc,ep -n kube-system -l app.kubernetes.io/instance=kube-ops-view --kubeconfig=./west-kubeconfig
## kube-ops-view 접속 URL 확인
open "http://localhost:30005/#scale=1.5"
open "http://localhost:30005/#scale=1.3"
# 실습환경 - east 배포
#
kind create cluster --name east --image kindest/node:v1.23.17 --kubeconfig ./east-kubeconfig --config - <<EOF
kind: Cluster
apiVersion: kind.x-k8s.io/v1alpha4
nodes:
- role: control-plane
extraPortMappings:
- containerPort: 31000 # istio-ingrssgateway HTTP
hostPort: 31000
- containerPort: 31001 # Prometheus
hostPort: 31001
- containerPort: 31002 # Grafana
hostPort: 31002
- containerPort: 31003 # Kiali
hostPort: 31003
- containerPort: 31004 # Tracing
hostPort: 31004
- containerPort: 31005 # kube-ops-view
hostPort: 31005
networking:
podSubnet: 10.20.0.0/16
serviceSubnet: 10.200.0.0/24
EOF
# 설치 확인
docker ps
cat east-kubeconfig
kubectl get node --kubeconfig=./east-kubeconfig
kubectl get pod -A --kubeconfig=./east-kubeconfig
# 노드에 기본 툴 설치
docker exec -it east-control-plane sh -c 'apt update && apt install tree psmisc lsof wget bridge-utils net-tools dnsutils tcpdump ngrep iputils-ping git vim -y'
# (옵션) kube-ops-view
helm install kube-ops-view geek-cookbook/kube-ops-view --version 1.2.2 --set service.main.type=NodePort,service.main.ports.http.nodePort=31005 --set env.TZ="Asia/Seoul" --namespace kube-system --kubeconfig=./east-kubeconfig
kubectl get deploy,pod,svc,ep -n kube-system -l app.kubernetes.io/instance=kube-ops-view --kubeconfig=./east-kubeconfig
## kube-ops-view 접속 URL 확인
open "http://localhost:31005/#scale=1.5"
open "http://localhost:31005/#scale=1.3"
# kind 설치 시 kind 이름의 도커 브리지가 생성된다 : 172.18.0.0/16 대역
docker network ls
docker inspect kind
# mypc 컨테이너 기동 : kind 도커 브리지를 사용하고, 컨테이너 IP를 지정 없이 혹은 지정 해서 사용
docker run -d --rm --name mypc --network kind --ip 172.18.0.100 nicolaka/netshoot sleep infinity # IP 지정 실행 시
혹은 IP 지정 실행 시 에러 발생 시 아래 처럼 IP 지정 없이 실행
docker run -d --rm --name mypc --network kind nicolaka/netshoot sleep infinity # IP 지정 없이 실행 시
docker ps
# kind network 중 컨테이너(노드) IP(대역) 확인
docker ps -q | xargs docker inspect --format '{{.Name}} {{.NetworkSettings.Networks.kind.IPAddress}}'
/mypc 172.18.0.100
/east-control-plane 172.18.0.3
/west-control-plane 172.18.0.2
# 동일한 docker network(kind) 내부에서 컨테이너 이름 기반 도메인 통신 가능 확인!
docker exec -it mypc ping -c 1 172.18.0.2
docker exec -it mypc ping -c 1 172.18.0.3
docker exec -it mypc ping -c 1 west-control-plane
docker exec -it mypc ping -c 1 east-control-plane
#
docker exec -it west-control-plane ping -c 1 east-control-plane
docker exec -it east-control-plane ping -c 1 west-control-plane
docker exec -it west-control-plane ping -c 1 mypc
docker exec -it east-control-plane ping -c 1 mypc#metal LB 배포
# MetalLB 배포
kubectl apply -f https://raw.githubusercontent.com/metallb/metallb/v0.14.9/config/manifests/metallb-native.yaml \
--kubeconfig=./west-kubeconfig
kubectl apply -f https://raw.githubusercontent.com/metallb/metallb/v0.14.9/config/manifests/metallb-native.yaml \
--kubeconfig=./east-kubeconfig
# 확인
kubectl get crd --kubeconfig=./west-kubeconfig
kubectl get crd --kubeconfig=./east-kubeconfig
kubectl get pod -n metallb-system --kubeconfig=./west-kubeconfig
kubectl get pod -n metallb-system --kubeconfig=./east-kubeconfig
# IPAddressPool, L2Advertisement 설정
cat << EOF | kubectl apply --kubeconfig=./west-kubeconfig -f -
apiVersion: metallb.io/v1beta1
kind: IPAddressPool
metadata:
name: default
namespace: metallb-system
spec:
addresses:
- 172.18.255.101-172.18.255.120
---
apiVersion: metallb.io/v1beta1
kind: L2Advertisement
metadata:
name: default
namespace: metallb-system
spec:
ipAddressPools:
- default
EOF
cat << EOF | kubectl apply --kubeconfig=./east-kubeconfig -f -
apiVersion: metallb.io/v1beta1
kind: IPAddressPool
metadata:
name: default
namespace: metallb-system
spec:
addresses:
- 172.18.255.201-172.18.255.220
---
apiVersion: metallb.io/v1beta1
kind: L2Advertisement
metadata:
name: default
namespace: metallb-system
spec:
ipAddressPools:
- default
EOF
# 확인
kubectl get IPAddressPool,L2Advertisement -A --kubeconfig=./west-kubeconfig
kubectl get IPAddressPool,L2Advertisement -A --kubeconfig=./east-kubeconfig#샘플 애플리케이션 배포 후 확인
#
cat << EOF | kubectl apply --kubeconfig=./west-kubeconfig -f -
apiVersion: apps/v1
kind: Deployment
metadata:
name: nginx
spec:
selector:
matchLabels:
app: nginx
template:
metadata:
labels:
app: nginx
spec:
containers:
- name: nginx
image: nginx:latest
ports:
- containerPort: 80
---
apiVersion: v1
kind: Service
metadata:
name: nginx-service
spec:
selector:
app: nginx
ports:
- port: 80
targetPort: 80
type: LoadBalancer
EOF
#
cat << EOF | kubectl apply --kubeconfig=./east-kubeconfig -f -
apiVersion: apps/v1
kind: Deployment
metadata:
name: nginx
spec:
selector:
matchLabels:
app: nginx
template:
metadata:
labels:
app: nginx
spec:
containers:
- name: nginx
image: nginx:latest
ports:
- containerPort: 80
---
apiVersion: v1
kind: Service
metadata:
name: nginx-service
spec:
selector:
app: nginx
ports:
- port: 80
targetPort: 80
type: LoadBalancer
EOF
# 확인
kubectl get deploy,pod,svc,ep --kubeconfig=./west-kubeconfig
kubectl get deploy,pod,svc,ep --kubeconfig=./east-kubeconfig
kubectl get svc nginx-service --kubeconfig=./west-kubeconfig -o jsonpath='{.status.loadBalancer.ingress[0].ip}'
kubectl get svc nginx-service --kubeconfig=./east-kubeconfig -o jsonpath='{.status.loadBalancer.ingress[0].ip}'
WNIP=$(kubectl get svc nginx-service --kubeconfig=./west-kubeconfig -o jsonpath='{.status.loadBalancer.ingress[0].ip}')
ENIP=$(kubectl get svc nginx-service --kubeconfig=./east-kubeconfig -o jsonpath='{.status.loadBalancer.ingress[0].ip}')
# 외부(mypc)에서 각 클러스터의 Service(LB)로 접속(인입) 확인 : TCP 80 포트 사용으로 편리하다!
docker exec -it mypc curl -s $WNIP
docker exec -it mypc curl -s $WNIP -v -I
docker exec -it mypc curl -s $ENIP
docker exec -it mypc curl -s $ENIP -v -I
# 확인 후 삭제
kubectl delete deploy,svc --all --kubeconfig=./west-kubeconfig
kubectl delete deploy,svc --all --kubeconfig=./east-kubeconfig
#
alias kwest='kubectl --kubeconfig=./west-kubeconfig'
alias keast='kubectl --kubeconfig=./east-kubeconfig'
# 확인
kwest get node
keast get node
12.3.3 플러그인 CA 인증서 설정
기본 CA 대신 사용자 정의 CA를 적용해 클러스터 간 공통 신뢰를 구축한다. cacerts 시크릿에 루트/중간 CA 인증서와 키를 포함시켜 Istio가 워크로드 인증서에 서명하도록 한다. 제공된 스크립트로 동일 루트 CA에서 파생된 중간 CA를 생성해 다중 클러스터 메시 보안을 통합한다.
플러그인 CA 인증서 적용하기
# cat ./ch12/scripts/generate-certificates.sh
#!/bin/bash
set -ex
cert_dir=`dirname "$BASH_SOURCE"`/../certs
echo "Clean up contents of dir './chapter12/certs'"
rm -rf ${cert_dir}
echo "Generating new certificates"
mkdir -p ${cert_dir}/west-cluster
mkdir -p ${cert_dir}/east-cluster
# step CLI 설치 확인 : step CLI가 설치되어 있지 않으면 에러 출력 후 종료.
## macOS : brew install step
if ! [ -x "$(command -v step)" ]; then
echo 'Error: Install the smallstep cli (https://github.com/smallstep/cli)'
exit 1
fi
step certificate create root.istio.in.action ${cert_dir}/root-cert.pem ${cert_dir}/root-ca.key \
--profile root-ca --no-password --insecure --san root.istio.in.action \
--not-after 87600h --kty RSA
step certificate create west.intermediate.istio.in.action ${cert_dir}/west-cluster/ca-cert.pem ${cert_dir}/west-cluster/ca-key.pem --ca ${cert_dir}/root-cert.pem --ca-key ${cert_dir}/root-ca.key --profile intermediate-ca --not-after 87600h --no-password --insecure --san west.intermediate.istio.in.action --kty RSA
step certificate create east.intermediate.istio.in.action ${cert_dir}/east-cluster/ca-cert.pem ${cert_dir}/east-cluster/ca-key.pem --ca ${cert_dir}/root-cert.pem --ca-key ${cert_dir}/root-ca.key --profile intermediate-ca --not-after 87600h --no-password --insecure --san east.intermediate.istio.in.action --kty RSA
cat ${cert_dir}/west-cluster/ca-cert.pem ${cert_dir}/root-cert.pem > ${cert_dir}/west-cluster/cert-chain.pem
cat ${cert_dir}/east-cluster/ca-cert.pem ${cert_dir}/root-cert.pem > ${cert_dir}/east-cluster/cert-chain.pem
#앞서 구성한 실습 환경 확인
tree ch12/certs
ch12/certs
├── east-cluster
│ ├── ca-cert.pem # 중간 CA 인증서
│ ├── ca-key.pem # 중간 CA 개인zl
│ └── cert-chain.pem # 인증서 체인
├── root-ca.key # 루트 인증서
├── root-cert.pem # 루트 개인키
└── west-cluster
├── ca-cert.pem
├── ca-key.pem
└── cert-chain.pem
# (참고) 인증서 체인 생성
## 중간 CA 인증서(ca-cert.pem)와 루트 CA 인증서(root-cert.pem)를 결합 -> 결과는 {west/east}-cluster/cert-chain.pem 에 저장
cat ${cert_dir}/west-cluster/ca-cert.pem ${cert_dir}/root-cert.pem > ${cert_dir}/west-cluster/cert-chain.pem
cat ${cert_dir}/east-cluster/ca-cert.pem ${cert_dir}/root-cert.pem > ${cert_dir}/east-cluster/cert-chain.pem
# 인증서 계층 구조
root.istio.in.action (Root CA)
│
└── east.intermediate.istio.in.action (Intermediate CA)
# 루트 CA 인증서 확인
openssl x509 -in ch12/certs/root-cert.pem -noout -text
...
Issuer: CN=root.istio.in.action
Validity
Not Before: Jun 28 14:11:35 2022 GMT
Not After : Jun 25 14:11:35 2032 GMT
Subject: CN=root.istio.in.action
...
X509v3 extensions:
X509v3 Key Usage: critical
Certificate Sign, CRL Sign
X509v3 Basic Constraints: critical
CA:TRUE, pathlen:1
...
#
openssl x509 -in ch12/certs/east-cluster/ca-cert.pem -noout -text
...
Issuer: CN=root.istio.in.action
Validity
Not Before: Jun 28 14:11:35 2022 GMT
Not After : Jun 25 14:11:35 2032 GMT
Subject: CN=east.intermediate.istio.in.action
...
X509v3 extensions:
X509v3 Key Usage: critical
Certificate Sign, CRL Sign
X509v3 Basic Constraints: critical
CA:TRUE, pathlen:0 # 이 중간 CA는 추가적인 하위 CA를 만들 수 없음
...
openssl x509 -in ch12/certs/east-cluster/cert-chain.pem -noout -text
Issuer: CN=root.istio.in.action
Validity
Not Before: Jun 28 14:11:35 2022 GMT
Not After : Jun 25 14:11:35 2032 GMT
Subject: CN=east.intermediate.istio.in.action
...
X509v3 extensions:
X509v3 Key Usage: critical
Certificate Sign, CRL Sign
X509v3 Basic Constraints: critical
CA:TRUE, pathlen:0
#
openssl x509 -in ch12/certs/west-cluster/ca-cert.pem -noout -text
openssl x509 -in ch12/certs/west-cluster/cert-chain.pem -noout -text# istio-system 네임스페이스를 만든 후 인증서를 cacerts 라는 시크릿으로 배포하여 각 클러스터에 중간 CA를 만들어두기
# west-cluster 용 인증서 설정하기
kwest create namespace istio-system
kwest create secret generic cacerts -n istio-system \
--from-file=ch12/certs/west-cluster/ca-cert.pem \
--from-file=ch12/certs/west-cluster/ca-key.pem \
--from-file=ch12/certs/root-cert.pem \
--from-file=ch12/certs/west-cluster/cert-chain.pem
# east-cluster 용 인증서 설정하기
keast create namespace istio-system
keast create secret generic cacerts -n istio-system \
--from-file=ch12/certs/east-cluster/ca-cert.pem \
--from-file=ch12/certs/east-cluster/ca-key.pem \
--from-file=ch12/certs/root-cert.pem \
--from-file=ch12/certs/east-cluster/cert-chain.pem
# 확인
for i in west east; do echo ">> k8s cluster : $i <<"; kubectl get ns istio-system --kubeconfig=./$i-kubeconfig; echo; done
for i in west east; do echo ">> k8s cluster : $i <<"; kubectl get secret cacerts -n istio-system --kubeconfig=./$i-kubeconfig; echo; done
for i in west east; do echo ">> k8s cluster : $i <<"; kubectl view-secret cacerts -n istio-system --all --kubeconfig=./$i-kubeconfig; echo; done
12.3.4 각 클러스터에 (Istiod) 컨트롤 플레인 설치하기* Installing the control planes in each cluster
클러스터에 네트워크 메타데이터 추가로 이스티오가 토폴로지 인지 → 근접 워크로드 우선 라우팅 및 동서 게이트웨이 자동 설정 가능하다.
#클러스터 간 연결을 위해 네트워크에 레이블 붙이기
kwest label namespace istio-system topology.istio.io/network=west-network
keast label namespace istio-system topology.istio.io/network=east-network
# 확인
for i in west east; do echo ">> k8s cluster : $i <<"; kubectl get ns istio-system --show-labels --kubeconfig=./$i-kubeconfig; echo; done
# cat ./ch12/controlplanes/cluster-west.yaml
apiVersion: install.istio.io/v1alpha1
kind: IstioOperator
metadata:
name: istio-controlplane
namespace: istio-system
spec:
profile: demo
components:
egressGateways: # 이그레스 게이트웨이 비활성화
- name: istio-egressgateway
enabled: false
values:
global:
meshID: usmesh # 메시 이름
multiCluster:
clusterName: west-cluster # 멀티 클러스터 메시 내부의 클러스터 식별자
network: west-network # 이 설치가 이뤄지는 네트워크
# cat ./ch12/controlplanes/cluster-east.yaml
apiVersion: install.istio.io/v1alpha1
kind: IstioOperator
metadata:
name: istio-controlplane
namespace: istio-system
spec:
profile: demo
components:
egressGateways: # 이그레스 게이트웨이 비활성화
- name: istio-egressgateway
enabled: false
values:
global:
meshID: usmesh # 메시 이름
multiCluster:
clusterName: east-cluster
network: east-network
# west-control-plane 진입 후 설치 진행
docker exec -it west-control-plane bash
-----------------------------------
# istioctl 설치
export ISTIOV=1.17.8
echo 'export ISTIOV=1.17.8' >> /root/.bashrc
curl -s -L https://istio.io/downloadIstio | ISTIO_VERSION=$ISTIOV sh -
cp istio-$ISTIOV/bin/istioctl /usr/local/bin/istioctl
# IstioOperator 파일 작성
cat << EOF > west-istio.yaml
apiVersion: install.istio.io/v1alpha1
kind: IstioOperator
metadata:
name: istio-controlplane
namespace: istio-system
spec:
profile: demo
components:
egressGateways:
- name: istio-egressgateway
enabled: false
values:
global:
meshID: usmesh
multiCluster:
clusterName: west-cluster
network: west-network
EOF
# 컨트롤 플레인 배포
istioctl install -f west-istio.yaml --set values.global.proxy.privileged=true -y
# 보조 도구 설치
kubectl apply -f istio-$ISTIOV/samples/addons
# 빠져나오기
exit
-----------------------------------
# 설치 확인 : istiod, istio-ingressgateway, crd 등
kwest get istiooperators -n istio-system -o yaml
...
meshID: usmesh
meshNetworks: {}
mountMtlsCerts: false
multiCluster:
clusterName: west-cluster
enabled: false
network: west-network
...
kwest get all,svc,ep,sa,cm,secret,pdb -n istio-system
kwest get secret -n istio-system cacerts -o json # 미리 만들어둔 인증서/키 확인
# istio-ingressgateway 서비스 : NodePort 변경 및 nodeport 지정 변경 , externalTrafficPolicy 설정 (ClientIP 수집)
kwest patch svc -n istio-system istio-ingressgateway -p '{"spec": {"type": "LoadBalancer", "ports": [{"port": 80, "targetPort": 8080, "nodePort": 30000}]}}'
kwest patch svc -n istio-system istio-ingressgateway -p '{"spec":{"externalTrafficPolicy": "Local"}}'
kwest describe svc -n istio-system istio-ingressgateway
# NodePort 변경 및 nodeport 30001~30003으로 변경 : prometheus(30001), grafana(30002), kiali(30003), tracing(30004)
kwest patch svc -n istio-system prometheus -p '{"spec": {"type": "NodePort", "ports": [{"port": 9090, "targetPort": 9090, "nodePort": 30001}]}}'
kwest patch svc -n istio-system grafana -p '{"spec": {"type": "NodePort", "ports": [{"port": 3000, "targetPort": 3000, "nodePort": 30002}]}}'
kwest patch svc -n istio-system kiali -p '{"spec": {"type": "NodePort", "ports": [{"port": 20001, "targetPort": 20001, "nodePort": 30003}]}}'
kwest patch svc -n istio-system tracing -p '{"spec": {"type": "NodePort", "ports": [{"port": 80, "targetPort": 16686, "nodePort": 30004}]}}'
# Prometheus 접속 : envoy, istio 메트릭 확인
open http://127.0.0.1:30001
# Grafana 접속
open http://127.0.0.1:30002
# Kiali 접속 : NodePort
open http://127.0.0.1:30003
# tracing 접속 : 예거 트레이싱 대시보드
open http://127.0.0.1:30004
이번엔 east 클러스터에도 비슷하게 설정해준다.
# west-control-plane 진입 후 설치 진행
docker exec -it east-control-plane bash
-----------------------------------
# istioctl 설치
export ISTIOV=1.17.8
echo 'export ISTIOV=1.17.8' >> /root/.bashrc
curl -s -L https://istio.io/downloadIstio | ISTIO_VERSION=$ISTIOV sh -
cp istio-$ISTIOV/bin/istioctl /usr/local/bin/istioctl
# IstioOperator 파일 작성
cat << EOF > east-istio.yaml
apiVersion: install.istio.io/v1alpha1
kind: IstioOperator
metadata:
name: istio-controlplane
namespace: istio-system
spec:
profile: demo
components:
egressGateways:
- name: istio-egressgateway
enabled: false
values:
global:
meshID: usmesh
multiCluster:
clusterName: east-cluster
network: east-network
EOF
# 컨트롤 플레인 배포
istioctl install -f east-istio.yaml --set values.global.proxy.privileged=true -y
# 보조 도구 설치
kubectl apply -f istio-$ISTIOV/samples/addons
# 빠져나오기
exit
-----------------------------------
# 설치 확인 : istiod, istio-ingressgateway, crd 등
keast get istiooperators -n istio-system -o yaml
...
meshID: usmesh
meshNetworks: {}
mountMtlsCerts: false
multiCluster:
clusterName: east-cluster
enabled: false
network: east-network
...
keast get all,svc,ep,sa,cm,secret,pdb -n istio-system
keast get secret -n istio-system cacerts -o json # 미리 만들어둔 인증서/키 확인
# NodePort 변경 및 nodeport 31001~31003으로 변경 : prometheus(31001), grafana(31002), kiali(31003), tracing(31004)
keast patch svc -n istio-system prometheus -p '{"spec": {"type": "NodePort", "ports": [{"port": 9090, "targetPort": 9090, "nodePort": 31001}]}}'
keast patch svc -n istio-system grafana -p '{"spec": {"type": "NodePort", "ports": [{"port": 3000, "targetPort": 3000, "nodePort": 31002}]}}'
keast patch svc -n istio-system kiali -p '{"spec": {"type": "NodePort", "ports": [{"port": 20001, "targetPort": 20001, "nodePort": 31003}]}}'
keast patch svc -n istio-system tracing -p '{"spec": {"type": "NodePort", "ports": [{"port": 80, "targetPort": 16686, "nodePort": 31004}]}}'
# Prometheus 접속 : envoy, istio 메트릭 확인
open http://127.0.0.1:31001
# Grafana 접속
open http://127.0.0.1:31002
# Kiali 접속
open http://127.0.0.1:31003
# tracing 접속 : 예거 트레이싱 대시보드
open http://127.0.0.1:31004
# istioctl alias 설정
#
docker exec -it west-control-plane istioctl -h
docker exec -it east-control-plane istioctl -h
#
alias iwest='docker exec -it west-control-plane istioctl'
alias ieast='docker exec -it east-control-plane istioctl'
#

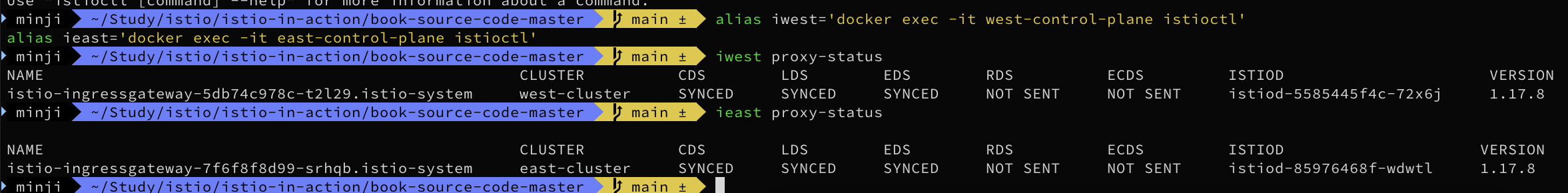

iwest proxy-status
NAME CLUSTER CDS LDS EDS RDS ECDS ISTIOD VERSION
istio-ingressgateway-5db74c978c-9qmt9.istio-system west-cluster SYNCED SYNCED SYNCED NOT SENT NOT SENT istiod-5585445f4c-zf8g6 1.17.8
ieast proxy-status
NAME CLUSTER CDS LDS EDS RDS ECDS ISTIOD VERSION
istio-ingressgateway-7f6f8f8d99-4mlp5.istio-system east-cluster SYNCED SYNCED SYNCED NOT SENT NOT SENT istiod-85976468f-vp4zg 1.17.8
#
iwest proxy-config secret deploy/istio-ingressgateway.istio-system
RESOURCE NAME TYPE STATUS VALID CERT SERIAL NUMBER NOT AFTER NOT BEFORE
default Cert Chain ACTIVE true 80349990876331570640723939723244297816 2025-05-17T08:47:28Z 2025-05-16T08:45:28Z
ROOTCA CA ACTIVE true 100900981840825465297757884708490534092 2032-06-25T14:11:35Z 2022-06-28T14:11:35Z
iwest proxy-config secret deploy/istio-ingressgateway.istio-system -o json
...
# 아래는 default 에 inlineBytes 값을 decode64 -d 시 3개의 인증서 정보 출력 후 각 개별 인증서를 openssl x509 -in Y.pem -noout -text 로 출력 확인
## (1) 사용자 인증서
-----BEGIN CERTIFICATE-----
MIIDdjCCAl6gAwIBAgIQPHLYaJhiIjAwJkg6cAVeWDANBgkqhkiG9w0BAQsFADAs
...
5xYNi7u0APTzE1swNbx2TF5eeTsFvYcbFh56ahLp0izGkahOv97bEgnZdeTsLRyH
K+5+1ZdJ2n8CuxoSY+FXUlMDwGjdvCXAKBM=
-----END CERTIFICATE-----
Issuer: CN=west.intermediate.istio.in.action
Validity
Not Before: May 16 08:45:28 2025 GMT
Not After : May 17 08:47:28 2025 GMT
Subject:
...
X509v3 extensions:
X509v3 Key Usage: critical
Digital Signature, Key Encipherment
X509v3 Extended Key Usage:
TLS Web Server Authentication, TLS Web Client Authentication
X509v3 Basic Constraints: critical
CA:FALSE
X509v3 Authority Key Identifier:
D3:83:9A:3A:51:D9:03:62:35:8F:6A:A4:DA:99:88:BB:74:70:4F:33
X509v3 Subject Alternative Name: critical
URI:spiffe://cluster.local/ns/istio-system/sa/istio-ingressgateway-service-account
## (2) 중간 CA 루트 인증서
-----BEGIN CERTIFICATE-----
MIIDPDCCAiSgAwIBAgIRAMkJ23sotpqiiWps+38Df/YwDQYJKoZIhvcNAQELBQAw
...
usSjiM6KR77xogslodbQw4QQG+w5HQOwMa1k8WTCNrplxdsnaQJjdqUwCdixicq2
DeHuSkz4cykAI/NWc2cZIw==
-----END CERTIFICATE-----
Issuer: CN=root.istio.in.action
Validity
Not Before: Jun 28 14:11:35 2022 GMT
Not After : Jun 25 14:11:35 2032 GMT
Subject: CN=west.intermediate.istio.in.action
...
X509v3 extensions:
X509v3 Key Usage: critical
Certificate Sign, CRL Sign
X509v3 Basic Constraints: critical
CA:TRUE, pathlen:0
## (3) 최상위 루트 인증서
-----BEGIN CERTIFICATE-----
MIIDDTCCAfWgAwIBAgIQS+jSffZX7itohjyrautczDANBgkqhkiG9w0BAQsFADAf
...
3fRtDApNHbbmi7WXrM+pG4D+Buk2FUEHJVpu16Ch2K2vpRzpkliqes+T/5E92uY9
ob7MBgt61g4VZ/p8+RMJWYw=
-----END CERTIFICATE-----
Issuer: CN=root.istio.in.action
Validity
Not Before: Jun 28 14:11:35 2022 GMT
Not After : Jun 25 14:11:35 2032 GMT
Subject: CN=root.istio.in.action
...
X509v3 extensions:
X509v3 Key Usage: critical
Certificate Sign, CRL Sign
X509v3 Basic Constraints: critical
CA:TRUE, pathlen:1
#
iwest proxy-config listener deploy/istio-ingressgateway.istio-system
iwest proxy-config route deploy/istio-ingressgateway.istio-system
iwest proxy-config cluster deploy/istio-ingressgateway.istio-system
iwest proxy-config endpoint deploy/istio-ingressgateway.istio-system
iwest proxy-config secret deploy/istio-ingressgateway.istio-system
iwest proxy-config bootstrap deploy/istio-ingressgateway.istio-system
iwest proxy-config ecds deploy/istio-ingressgateway.istio-system
#
ieast proxy-config listener deploy/istio-ingressgateway.istio-system
ieast proxy-config route deploy/istio-ingressgateway.istio-system
ieast proxy-config cluster deploy/istio-ingressgateway.istio-system
ieast proxy-config endpoint deploy/istio-ingressgateway.istio-system
ieast proxy-config secret deploy/istio-ingressgateway.istio-system
ieast proxy-config bootstrap deploy/istio-ingressgateway.istio-system
ieast proxy-config ecds deploy/istio-ingressgateway.istio-system
두 클러스터 모두에 워크로드 실행하기 Running workloads on both clusters
#
kwest create ns istioinaction
kwest label namespace istioinaction istio-injection=enabled
kwest -n istioinaction apply -f ch12/webapp-deployment-svc.yaml
kwest -n istioinaction apply -f ch12/webapp-gw-vs.yaml
kwest -n istioinaction apply -f ch12/catalog-svc.yaml # Stub catalog service to which webapp makes request
cat ch12/catalog-svc.yaml
piVersion: v1
kind: Service
metadata:
labels:
app: catalog
name: catalog
spec:
ports:
- name: http
port: 80
protocol: TCP
targetPort: 3000
selector:
app: catalog
# 확인
kwest get deploy,pod,svc,ep -n istioinaction
kwest get svc,ep catalog -n istioinaction
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
service/catalog ClusterIP 10.100.2.43 <none> 80/TCP 2m
NAME ENDPOINTS AGE
endpoints/catalog <none> 2m
kwest get gw,vs,dr -A
NAMESPACE NAME AGE
istioinaction gateway.networking.istio.io/coolstore-gateway 16s
NAMESPACE NAME GATEWAYS HOSTS AGE
istioinaction virtualservice.networking.istio.io/webapp-virtualservice ["coolstore-gateway"] ["webapp.istioinaction.io"] 16s
#
iwest proxy-status
NAME CLUSTER CDS LDS EDS RDS ECDS ISTIOD VERSION
istio-ingressgateway-5db74c978c-9j96n.istio-system west-cluster SYNCED SYNCED SYNCED SYNCED NOT SENT istiod-5585445f4c-zcvp4 1.17.8
webapp-5c8b4fff64-tfs8m.istioinaction west-cluster SYNCED SYNCED SYNCED SYNCED NOT SENT istiod-5585445f4c-zcvp4 1.17.8
# endpoint 에 IP 는 10.10.0.0/16 대역들 다수 확인

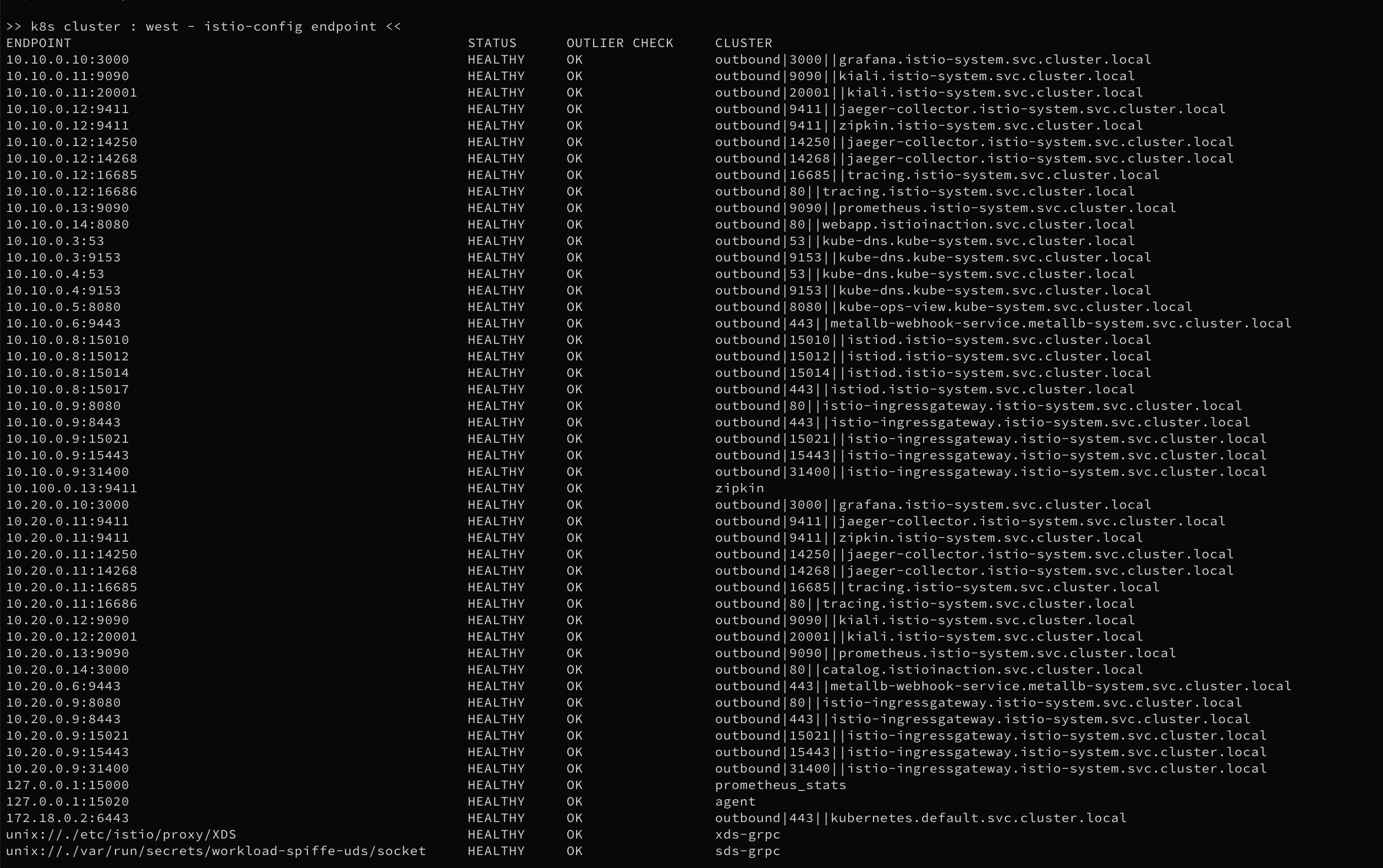

for i in listener route cluster endpoint; do echo ">> k8s cluster : west - istio-config $i <<"; docker exec -it west-control-plane istioctl proxy-config $i deploy/istio-ingressgateway.istio-system; echo; done

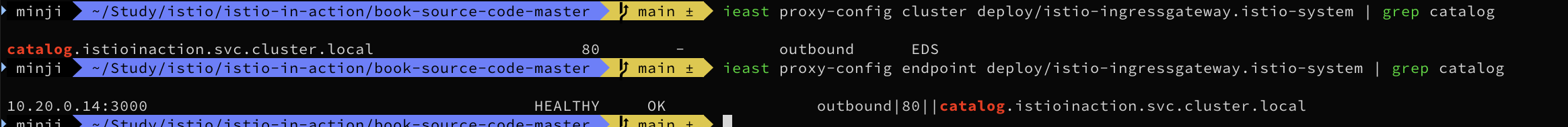

iwest proxy-config cluster deploy/istio-ingressgateway.istio-system | grep catalog
catalog.istioinaction.svc.cluster.local 80 - outbound EDS
iwest proxy-config endpoint deploy/istio-ingressgateway.istio-system | grep catalog
#east cluast에 catalog 배포
#
keast create ns istioinaction
keast label namespace istioinaction istio-injection=enabled
keast -n istioinaction apply -f ch12/catalog.yaml
cat ch12/catalog.yaml
# 확인
keast get deploy,pod,svc,ep -n istioinaction
keast get svc,ep catalog -n istioinaction
keast get gw,vs,dr -A # 없음
#
ieast proxy-status
NAME CLUSTER CDS LDS EDS RDS ECDS ISTIOD VERSION
catalog-6cf4b97d-ff7lq.istioinaction east-cluster SYNCED SYNCED SYNCED SYNCED NOT SENT istiod-85976468f-9q8ck 1.17.8
istio-ingressgateway-7f6f8f8d99-fjn92.istio-system east-cluster SYNCED SYNCED SYNCED NOT SENT NOT SENT istiod-85976468f-9q8ck 1.17.8
# endpoint 에 IP 는 10.20.0.0/16 대역들 다수 확인
for i in listener route cluster endpoint; do echo ">> k8s cluster : east - istio-config $i <<"; docker exec -it east-control-plane istioctl proxy-config $i deploy/istio-ingressgateway.istio-system; echo; done
ieast proxy-config cluster deploy/istio-ingressgateway.istio-system | grep catalog
catalog.istioinaction.svc.cluster.local 80 - outbound EDS
ieast proxy-config endpoint deploy/istio-ingressgateway.istio-system | grep catalog
10.20.0.15:3000 HEALTHY OK outbound|80||catalog.istioinaction.svc.cluster.local
지금까지 실습환경 구성이 끝났다.
12.3.5 클러스터 간 워크로드 디스커버리 활성화하기 Enabling cross-cluster workload discovery
istio-reader-service-account 생성 → 원격 클러스터 인증 및 워크로드 정보 조회 가능, 토큰/인증서 공유로 보안 연결 설정.
#

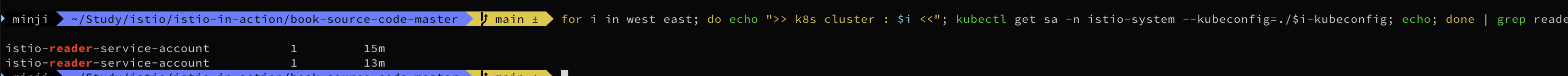

for i in west east; do echo ">> k8s cluster : $i <<"; kubectl get sa -n istio-system --kubeconfig=./$i-kubeconfig; echo; done
# east
keast describe sa -n istio-system istio-reader-service-account
...
Mountable secrets: istio-reader-service-account-token-566n2
Tokens: istio-reader-service-account-token-566n2
keast get sa -n istio-system istio-reader-service-account -o yaml
...
name: istio-reader-service-account
namespace: istio-system
resourceVersion: "16805"
uid: 40fa07c3-2e49-4003-a09b-afccdbcec7a2
secrets:
- name: istio-reader-service-account-token-566n2
keast get sa -n istio-system istio-reader-service-account -o jsonpath='{.secrets[0].name}'
eirsa=$(keast get sa -n istio-system istio-reader-service-account -o jsonpath='{.secrets[0].name}')
keast get secret -n istio-system $eirsa
keast get secret -n istio-system $eirsa -o json
{
"apiVersion": "v1",
"data": {
"ca.crt": "LS0t,,,==",
"namespace": "aXN0aW8tc3lzdGVt", # istio-system
"token": "ZXl...VN2Zw=="
},
...
kubectl rolesum istio-reader-service-account -n istio-system --kubeconfig=./east-kubeconfig
...
Policies:
• [CRB] */istio-reader-clusterrole-istio-system ⟶ [CR] */istio-reader-clusterrole-istio-system
Resource Name Exclude Verbs G L W C U P D DC
*.[config.istio.io,security.istio.io,networking.istio.io,authentication.istio.io,rbac.istio.io] [*] [-] [-] ✔ ✔ ✔ ✖ ✖ ✖ ✖ ✖
customresourcedefinitions.apiextensions.k8s.io [*] [-] [-] ✔ ✔ ✔ ✖ ✖ ✖ ✖ ✖
endpoints [*] [-] [-] ✔ ✔ ✔ ✖ ✖ ✖ ✖ ✖
endpointslices.discovery.k8s.io [*] [-] [-] ✔ ✔ ✔ ✖ ✖ ✖ ✖ ✖
namespaces [*] [-] [-] ✔ ✔ ✔ ✖ ✖ ✖ ✖ ✖
nodes [*] [-] [-] ✔ ✔ ✔ ✖ ✖ ✖ ✖ ✖
pods [*] [-] [-] ✔ ✔ ✔ ✖ ✖ ✖ ✖ ✖
replicasets.apps [*] [-] [-] ✔ ✔ ✔ ✖ ✖ ✖ ✖ ✖
replicationcontrollers [*] [-] [-] ✔ ✔ ✔ ✖ ✖ ✖ ✖ ✖
secrets [*] [-] [-] ✔ ✔ ✔ ✖ ✖ ✖ ✖ ✖
serviceexports.multicluster.x-k8s.io [*] [-] [-] ✔ ✔ ✔ ✔ ✖ ✖ ✔ ✖
serviceimports.multicluster.x-k8s.io [*] [-] [-] ✔ ✔ ✔ ✖ ✖ ✖ ✖ ✖
services [*] [-] [-] ✔ ✔ ✔ ✖ ✖ ✖ ✖ ✖
subjectaccessreviews.authorization.k8s.io [*] [-] [-] ✖ ✖ ✖ ✔ ✖ ✖ ✖ ✖
tokenreviews.authentication.k8s.io [*] [-] [-] ✖ ✖ ✖ ✔ ✖ ✖ ✖ ✖
workloadentries.networking.istio.io [*] [-] [-] ✔ ✔ ✔ ✖ ✖ ✖ ✖ ✖
• [CRB] */istio-reader-istio-system ⟶ [CR] */istio-reader-istio-system
Resource Name Exclude Verbs G L W C U P D DC
*.[config.istio.io,security.istio.io,networking.istio.io,authentication.istio.io,rbac.istio.io] [*] [-] [-] ✔ ✔ ✔ ✖ ✖ ✖ ✖ ✖
...
keast auth can-i --list
keast auth can-i --as=system:serviceaccount:istio-system:istio-reader-service-account --list
Resources Non-Resource URLs Resource Names Verbs
tokenreviews.authentication.k8s.io [] [] [create]
selfsubjectaccessreviews.authorization.k8s.io [] [] [create]
selfsubjectrulesreviews.authorization.k8s.io [] [] [create]
subjectaccessreviews.authorization.k8s.io [] [] [create]
serviceexports.multicluster.x-k8s.io [] [] [get list watch create delete]
endpoints [] [] [get list watch]
namespaces [] [] [get list watch]
nodes [] [] [get list watch]
pods [] [] [get list watch]
replicationcontrollers [] [] [get list watch]
secrets [] [] [get list watch]
services [] [] [get list watch]
...
#
ieast x create-remote-secret --help
Create a secret with credentials to allow Istio to access remote Kubernetes apiservers
ieast x create-remote-secret --name="east-cluster"
# This file is autogenerated, do not edit.
apiVersion: v1
kind: Secret
metadata:
annotations:
networking.istio.io/cluster: east-cluster
creationTimestamp: null
labels:
istio/multiCluster: "true" # 이 레이블이 true로 설정된 시크릿은 이스티오의 컨트롤 플레인이 새 클러스터를 등록하기 위해 감시한다
name: istio-remote-secret-east-cluster
namespace: istio-system
stringData:
east-cluster: |
apiVersion: v1
clusters:
- cluster: # 아래 'certificate-authority-data'는 이 클러스터에 보안 커넥션을 시작하는 데 사용하는 CA
certificate-authority-data: LS0tLS1CR....
server: https://east-control-plane:6443
name: east-cluster
contexts:
- context:
cluster: east-cluster
user: east-cluster
name: east-cluster
current-context: east-cluster
kind: Config
preferences: {}
users:
- name: east-cluster
user: # 아래 'token'은 서비스 어카운트의 ID를 나타내는 토큰
token: eyJhb...
---
## certificate-authority-data 정보 : k8s 루트 인증서
openssl x509 -in YYY -noout -text
...
Issuer: CN=kubernetes
Validity
Not Before: May 16 05:13:20 2025 GMT
Not After : May 14 05:13:20 2035 GMT
Subject: CN=kubernetes
...
X509v3 extensions:
X509v3 Key Usage: critical
Digital Signature, Key Encipherment, Certificate Sign
X509v3 Basic Constraints: critical
CA:TRUE
## user.token 정보 :

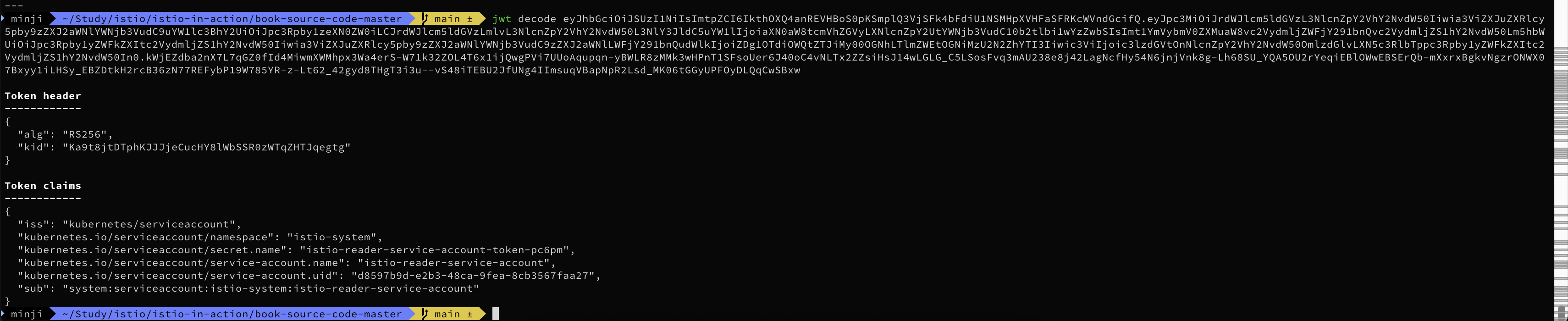

jwt decode YYY
Token header
------------
{
"alg": "RS256",
"kid": "oyrLHJhI-1aEvcPmbnFZEI6avASPC3fJttjoEaXt-iU"
}
Token claims
------------
{
"iss": "kubernetes/serviceaccount",
"kubernetes.io/serviceaccount/namespace": "istio-system",
"kubernetes.io/serviceaccount/secret.name": "istio-reader-service-account-token-566n2",
"kubernetes.io/serviceaccount/service-account.name": "istio-reader-service-account",
"kubernetes.io/serviceaccount/service-account.uid": "40fa07c3-2e49-4003-a09b-afccdbcec7a2",
"sub": "system:serviceaccount:istio-system:istio-reader-service-account"
}
# 시크릿 내용을 출력하는 대신, kubectl 명령어에 파이프해 west-cluster 에 적용하자
# west 에 시크릿 생성
ieast x create-remote-secret --name="east-cluster" | kwest apply -f -
secret/istio-remote-secret-east-cluster created
# istiod 로그 확인 : 시크릿이 생성되면, 바로 istiod가 이 시크릿을 가지고 새로 추가된 원격 클러스터(east)에 워크로드를 쿼리한다.
kwest logs deploy/istiod -n istio-system | grep 'Adding cluster'
2025-05-16T22:45:00.679666Z info Adding cluster cluster=east-cluster secret=istio-system/istio-remote-secret-east-cluster
#
for i in west east; do echo ">> k8s cluster : $i <<"; kubectl get secret -n istio-system --kubeconfig=./$i-kubeconfig; echo; done
kwest get secret -n istio-system istio-remote-secret-east-cluster
kwest get secret -n istio-system istio-remote-secret-east-cluster -o yaml
...
# west 확인 : east 의 모든 CDS/EDS 정보를 west 에서도 확인 가능!
for i in listener route cluster endpoint; do echo ">> k8s cluster : west - istio-config $i <<"; docker exec -it west-control-plane istioctl proxy-config $i deploy/istio-ingressgateway.istio-system; echo; done
iwest proxy-config cluster deploy/istio-ingressgateway.istio-system | grep catalog
iwest proxy-config cluster deploy/istio-ingressgateway.istio-system --fqdn catalog.istioinaction.svc.cluster.local -o json
iwest proxy-config endpoint deploy/istio-ingressgateway.istio-system | grep catalog
10.20.0.15:3000 HEALTHY OK outbound|80||catalog.istioinaction.svc.cluster.local
# west 에서 10.20.0.15(10.20.0.0/16)로 라우팅이 가능한 상태인가?
iwest proxy-config endpoint deploy/istio-ingressgateway.istio-system --cluster 'outbound|80||catalog.istioinaction.svc.cluster.local' -o json
...
"address": {
"socketAddress": {
"address": "10.20.0.15",
"portValue": 3000
...
# east 확인 : west 의 CDS/EDS 정보를 아직 모름!
for i in listener route cluster endpoint; do echo ">> k8s cluster : east - istio-config $i <<"; docker exec -it east-control-plane istioctl proxy-config $i deploy/istio-ingressgateway.istio-system; echo; done
ieast proxy-config cluster deploy/istio-ingressgateway.istio-system | grep catalog
ieast proxy-config endpoint deploy/istio-ingressgateway.istio-system | grep catalog
10.20.0.15:3000 HEALTHY OK outbound|80||catalog.istioinaction.svc.cluster.local
서로다른 대역(10.10.x 와 10.20.x)이 동시에 불러와지는데, west에서 east 정보가 가져와지는것을 알 수 있다. east 가 west 쿼리 할 수 있게 반대로도 설정하자.
# east 에 시크릿 생성
iwest x create-remote-secret --name="west-cluster" | keast apply -f -
secret/istio-remote-secret-west-cluster created
# istiod 로그 확인 : 시크릿이 생성되면, 바로 istiod가 이 시크릿을 가지고 새로 추가된 원격 클러스터(east)에 워크로드를 쿼리한다.
keast logs deploy/istiod -n istio-system | grep 'Adding cluster'
2025-05-17T00:09:02.438756Z info Adding cluster cluster=west-cluster secret=istio-system/istio-remote-secret-west-cluster
#
for i in west east; do echo ">> k8s cluster : $i <<"; kubectl get secret -n istio-system --kubeconfig=./$i-kubeconfig; echo; done
keast get secret -n istio-system istio-remote-secret-west-cluster
keast get secret -n istio-system istio-remote-secret-west-cluster -o yaml
...
# east 확인 : west 의 모든 CDS/EDS 정보를 east 에서도 확인 가능!
for i in listener route cluster endpoint; do echo ">> k8s cluster : east - istio-config $i <<"; docker exec -it east-control-plane istioctl proxy-config $i deploy/istio-ingressgateway.istio-system; echo; done
ieast proxy-config cluster deploy/istio-ingressgateway.istio-system | grep webapp
# east 에서 10.10.0.15(10.10.0.0/16)로 라우팅이 가능한 상태인가?
ieast proxy-config endpoint deploy/istio-ingressgateway.istio-system | grep webapp
10.10.0.15:8080 HEALTHY OK outbound|80||webapp.istioinaction.svc.cluster.local
이제 컨트롤 플레인이 상대 클러스터의 워크로드를 퀴리할 수 있다.
12.3.6 클러스터 간 연결 설정하기 Setting up cross-cluster connectivity
north-south 트래픽: 외부→내부 네트워크 진입 트래픽으로, 이스티오 인그레스 게이트웨이를 통해 처리된다.
east-west 트래픽: 내부 네트워크 간 통신으로, VPC 피어링 불가 시 이스티오 east-west 게이트웨이를 사용해 크로스 클라우드/온프레미스 연결을 구성한다.
클러스터 간 트래픽을 암호화된 상호 인증으로 투명하게 라우팅하며, 운영자 추가 설정 없이 정밀한 트래픽 제어가 가능하다.
SNI 클러스터와 SNI 자동 통과 기능이 게이트웨이 동작을 구현해 클러스터 경계 넘어 자동화된 라우팅을 지원한다.

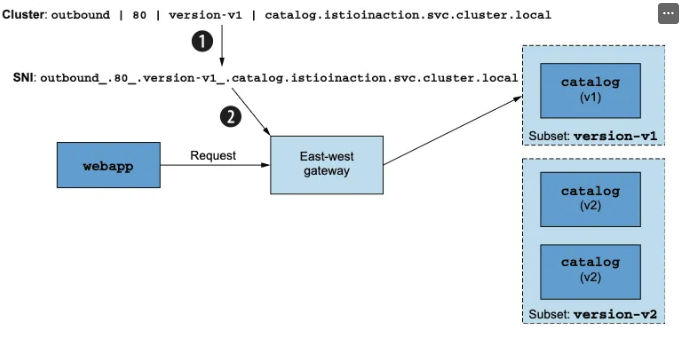

클라이언트는 SNI 헤더에 목적지 클러스터 정보(서비스명·포트·버전)를 인코딩해 전송하며, 게이트웨이는 이를 파싱해 암호화된 트래픽을 정확한 워크로드로 라우팅한다.mTLS 연결 유지 상태에서 프록시가 트래픽을 복호화 없이 전달하므로 보안성을 확보하면서도 클러스터 간 세부 라우팅 제어가 가능하다. 이 구조는 운영자의 추가 설정 없이 자동화된 크로스 클러스터 통신과 상호 인증을 동시에 구현한다.
SNI 클러스터가 있는 east-west 게이트웨이 설치하기 Installing the east-west gateway with SNI clusters
east-west 게이트웨이에 SNI 클러스터를 활성화하려면 IstioOperator에서 ISTIO_META_ROUTER_MODE를 sni-dnat으로 설정하면 된다. 이 설정으로 게이트웨이가 SNI 기반 트래픽 라우팅을 자동 지원하며, 추가 리소스 없이 다중 클러스터 mTLS 통신이 가능해진다.
# cat ch12/gateways/cluster-east-eastwest-gateway.yaml
apiVersion: install.istio.io/v1alpha1
kind: IstioOperator
metadata:
name: istio-eastwestgateway # IstioOperator 이름은 앞 선 이스티오 설정 이름과 겹치지 않아야 한다
namespace: istio-system
spec:
profile: empty # empty 프로필은 추가 이스티오 구성 요소를 설치하지 않는다
components:
ingressGateways:
- name: istio-eastwestgateway # 게이트웨이 이름
label:
istio: eastwestgateway
app: istio-eastwestgateway
topology.istio.io/network: east-network
enabled: true
k8s:
env:
- name: ISTIO_META_ROUTER_MODE # sni-dnat 모드는 트래픽을 프록시하는 데 필요한 SNI 클러스터를 추가한다
value: "sni-dnat"
# The network to which traffic is routed
- name: ISTIO_META_REQUESTED_NETWORK_VIEW # 게이트웨이가 트래픽을 라우팅하는 네트워크
value: east-network
service:
ports:
... (생략) ...
values:
global:
meshID: usmesh # 메시, 클러스터, 네트워크 식별 정보
multiCluster:
clusterName: east-cluster
network: east-network# 설치 전 확인
for i in west east; do echo ">> k8s cluster : $i <<"; kubectl get pod -n istio-system -l istio.io/rev=default --kubeconfig=./$i-kubeconfig; echo; done
for i in west east; do echo ">> k8s cluster : $i <<"; kubectl get IstioOperator -n istio-system --kubeconfig=./$i-kubeconfig; echo; done
kwest get IstioOperator -n istio-system installed-state-istio-controlplane -o yaml
keast get IstioOperator -n istio-system installed-state-istio-controlplane -o yaml
# 설치 전 확인 : west 에서 catalog endpoint 에 IP 확인
for i in listener route cluster endpoint; do echo ">> k8s cluster : west - istio-config $i <<"; docker exec -it west-control-plane istioctl proxy-config $i deploy/istio-ingressgateway.istio-system; echo; done
iwest proxy-config endpoint deploy/istio-ingressgateway.istio-system | grep catalog
10.20.0.15:3000 HEALTHY OK outbound|80||catalog.istioinaction.svc.cluster.local
# IstioOperator 로 east 클러스터에 east-west 게이트웨이를 설치
cat ch12/gateways/cluster-east-eastwest-gateway.yaml
docker cp ./ch12/gateways/cluster-east-eastwest-gateway.yaml east-control-plane:/cluster-east-eastwest-gateway.yaml
ieast install -f /cluster-east-eastwest-gateway.yaml --set values.global.proxy.privileged=true -y
# east 클러스터에 east-west 게이트웨이를 설치 확인
for i in west east; do echo ">> k8s cluster : $i <<"; kubectl get IstioOperator -n istio-system --kubeconfig=./$i-kubeconfig; echo; done
for i in west east; do echo ">> k8s cluster : $i <<"; kubectl get pod -n istio-system -l istio.io/rev=default --kubeconfig=./$i-kubeconfig; echo; done
...
NAME READY STATUS RESTARTS AGE
istio-eastwestgateway-866794c798-k9xfl 1/1 Running 0 14s
istio-ingressgateway-7f6f8f8d99-4mlp5 1/1 Running 1 (3h38m ago) 17h
istiod-85976468f-vp4zg 1/1 Running 1 (3h38m ago) 17h
keast get IstioOperator -n istio-system installed-state-istio-eastwestgateway -o yaml
...
ingressGateways:
- enabled: true
k8s:
env:
- name: ISTIO_META_ROUTER_MODE
value: sni-dnat
- name: ISTIO_META_REQUESTED_NETWORK_VIEW
value: east-network
service:
ports:
- name: status-port
port: 15021
targetPort: 15021
- name: mtls
port: 15443
targetPort: 15443
- name: tcp-istiod
port: 15012
targetPort: 15012
- name: tcp-webhook
port: 15017
targetPort: 15017
label:
app: istio-eastwestgateway
istio: eastwestgateway
topology.istio.io/network: east-network
name: istio-eastwestgateway
...
# east 정보 확인
ieast proxy-status
NAME CLUSTER CDS LDS EDS RDS ECDS ISTIOD VERSION
catalog-6cf4b97d-9c995.istioinaction east-cluster SYNCED SYNCED SYNCED SYNCED NOT SENT istiod-85976468f-vp4zg 1.17.8
istio-eastwestgateway-866794c798-k9xfl.istio-system east-cluster SYNCED SYNCED SYNCED NOT SENT NOT SENT istiod-85976468f-vp4zg 1.17.8
istio-ingressgateway-7f6f8f8d99-4mlp5.istio-system east-cluster SYNCED SYNCED SYNCED NOT SENT NOT SENT istiod-85976468f-vp4zg 1.17.8
# east 에 istio-ingressgateway 에 istio-config 정보 확인 : west 의 CDS/EDS 모두 알고 있음!
for i in listener route cluster endpoint; do echo ">> east k8s cluster : ingressgateway - istio-config $i <<"; docker exec -it east-control-plane istioctl proxy-config $i deploy/istio-ingressgateway.istio-system; echo; done
# east 에 istio-eastwestgateway 에 istio-config 정보 확인 : webapp(CDS) OK, west 에 EDS 아직 모름!
for i in listener route cluster endpoint; do echo ">> east k8s cluster : eastwestgateway - istio-config $i <<"; docker exec -it east-control-plane istioctl proxy-config $i deploy/istio-eastwestgateway.istio-system; echo; done
ieast proxy-config cluster deploy/istio-eastwestgateway.istio-system | grep istioinaction
catalog.istioinaction.svc.cluster.local 80 - outbound EDS
webapp.istioinaction.svc.cluster.local 80 - outbound EDS
ieast proxy-config cluster deploy/istio-eastwestgateway.istio-system --fqdn webapp.istioinaction.svc.cluster.local -o json
ieast proxy-config cluster deploy/istio-eastwestgateway.istio-system --fqdn webapp.istioinaction.svc.cluster.local -o json | grep sni
"sni": "outbound_.80_._.webapp.istioinaction.svc.cluster.local"
ieast proxy-config endpoint deploy/istio-eastwestgateway.istio-system | grep istioinaction
ieast proxy-config endpoint deploy/istio-eastwestgateway.istio-system --cluster 'outbound|80||catalog.istioinaction.svc.cluster.local' -o json
# west 정보 확인
iwest proxy-status
# west 에 istio-ingressgateway 에 istio-config 정보 확인
for i in listener route cluster endpoint; do echo ">> west k8s cluster : ingressgateway - istio-config $i <<"; docker exec -it west-control-plane istioctl proxy-config $i deploy/istio-ingressgateway.istio-system; echo; done
iwest proxy-config cluster deploy/istio-ingressgateway.istio-system | grep istioinaction
iwest proxy-config cluster deploy/istio-ingressgateway.istio-system --fqdn catalog.istioinaction.svc.cluster.local -o json
iwest proxy-config cluster deploy/istio-ingressgateway.istio-system --fqdn catalog.istioinaction.svc.cluster.local -o json | grep sni
"sni": "outbound_.80_._.catalog.istioinaction.svc.cluster.local"
# west 에 istio-ingressgateway : east EDS 모든 정보에서 east의 eastwestgateway에 mtls 정보로 변경!
iwest proxy-config endpoint deploy/istio-ingressgateway.istio-system | grep istioinaction
10.10.0.15:8080 HEALTHY OK outbound|80||webapp.istioinaction.svc.cluster.local
172.18.255.202:15443 HEALTHY OK outbound|80||catalog.istioinaction.svc.cluster.local
# 출력되는 172.18.X.Y에 IP 확인 : east 에 eastwestgateway 의 Service(LoadBalancer)의 External-IP.
keast get svc,ep -n istio-system istio-eastwestgateway
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
service/istio-eastwestgateway LoadBalancer 10.200.0.90 172.18.255.202 15021:32281/TCP,15443:30196/TCP,15012:32628/TCP,15017:32346/TCP 27m
NAME ENDPOINTS AGE
endpoints/istio-eastwestgateway 10.20.0.16:15021,10.20.0.16:15017,10.20.0.16:15012 + 1 more... 27m
# west 에 webapp 에 istio-config 정보 확인
for i in listener route cluster endpoint; do echo ">> west k8s cluster : webapp - istio-config $i <<"; docker exec -it west-control-plane istioctl proxy-config $i deploy/webapp.istioinaction; echo; done
iwest proxy-config endpoint deploy/webapp.istioinaction | grep istioinaction
10.10.0.15:8080 HEALTHY OK outbound|80||webapp.istioinaction.svc.cluster.local
172.18.255.202:15443 HEALTHY OK outbound|80||catalog.istioinaction.svc.cluster.local
# west 에서 호출 시도
kwest get svc,ep -n istioinaction
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
service/catalog ClusterIP 10.100.0.170 <none> 80/TCP 63m
service/webapp ClusterIP 10.100.0.141 <none> 80/TCP 63m
NAME ENDPOINTS AGE
endpoints/catalog <none> 63m
endpoints/webapp 10.10.0.15:8080 63m
kwest exec -it deploy/webapp -c istio-proxy -n istioinaction -- curl catalog.istioinaction.svc.cluster.local -v
* Trying 10.100.0.170:80...
* connect to 10.100.0.170 port 80 failed: Connection refused
...
east-west 게이트웨이 설치 후 라우터 모드를 sni-dnat으로 설정하면, SNI 자동 통과 모드를 통해 다중 클러스터 mTLS 포트를 노출시켜 암호화된 트래픽을 복호화 없이 목적지 클러스터로 라우팅할 수 있다.
# cat ch12/gateways/expose-services.yaml
apiVersion: networking.istio.io/v1alpha3
kind: Gateway
metadata:
name: cross-network-gateway
namespace: istio-system
spec:
selector:
istio: eastwestgateway # 셀렉터와 일치하는 게이트웨이에만 설정이 적용된다.
servers:
- port:
number: 15443 # 이스티오에서 15443 포트는 멀티 클러스터 상호 TLS 트래픽 용도로 지정된 특수 포트다
name: tls
protocol: TLS
tls:
mode: AUTO_PASSTHROUGH # SNI 헤더를 사용해 목적지를 해석하고 SNI 클러스터를 사용한다.
hosts:
- "*.local" # 정규식 *.local 과 일치하는 SNI에 대해서만 트래픽을 허용한다.
# east 클러스터에 적용하자. east-cluster의 워크로드를 west-cluster 에 노출한다.
cat ch12/gateways/expose-services.yaml
keast apply -n istio-system -f ch12/gateways/expose-services.yaml
# 확인
keast get gw,vs,dr -A
NAMESPACE NAME AGE
istio-system gateway.networking.istio.io/cross-network-gateway 85s
# west 에서 호출 시도
kwest get svc,ep -n istioinaction
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
service/catalog ClusterIP 10.100.0.170 <none> 80/TCP 63m
service/webapp ClusterIP 10.100.0.141 <none> 80/TCP 63m
NAME ENDPOINTS AGE
endpoints/catalog <none> 63m
endpoints/webapp 10.10.0.15:8080 63m
kwest exec -it deploy/webapp -c istio-proxy -n istioinaction -- curl catalog.istioinaction.svc.cluster.local -v
* Trying 10.100.0.170:80...
* connect to 10.100.0.170 port 80 failed: Connection refused
...
# east 에 istio-ingressgateway 에 istio-config 정보 확인 : 이전 내용과 동일하게 west 의 CDS/EDS 모두 알고 있음!
for i in listener route cluster endpoint; do echo ">> east k8s cluster : ingressgateway - istio-config $i <<"; docker exec -it east-control-plane istioctl proxy-config $i deploy/istio-ingressgateway.istio-system; echo; done
# east 에 istio-eastwestgateway 에 istio-config 정보 확인 : SNI 자동 통과를 위한 listener 추가 확인!
for i in listener route cluster endpoint; do echo ">> east k8s cluster : eastwestgateway - istio-config $i <<"; docker exec -it east-control-plane istioctl proxy-config $i deploy/istio-eastwestgateway.istio-system; echo; done
ieast proxy-config listener deploy/istio-eastwestgateway.istio-system
ieast proxy-config listener deploy/istio-eastwestgateway.istio-system | grep istioinaction
0.0.0.0 15443 SNI: outbound_.80_._.webapp.istioinaction.svc.cluster.local; App: istio,istio-peer-exchange,istio-http/1.0,istio-http/1.1,istio-h2 Cluster: outbound_.80_._.webapp.istioinaction.svc.cluster.local
0.0.0.0 15443 SNI: outbound_.80_._.catalog.istioinaction.svc.cluster.local; App: istio,istio-peer-exchange,istio-http/1.0,istio-http/1.1,istio-h2 Cluster: outbound_.80_._.catalog.istioinaction.svc.cluster.local
ieast proxy-config listener deploy/istio-eastwestgateway.istio-system --port 15443 -o json
...
"filterChainMatch": {
"serverNames": [
"outbound_.80_._.catalog.istioinaction.svc.cluster.local"
...
},
"filters": [
...
{
"name": "envoy.filters.network.tcp_proxy",
"typedConfig": {
"@type": "type.googleapis.com/envoy.extensions.filters.network.tcp_proxy.v3.TcpProxy",
"statPrefix": "outbound_.80_._.catalog.istioinaction.svc.cluster.local",
"cluster": "outbound_.80_._.catalog.istioinaction.svc.cluster.local",
...
# west 정보 확인
iwest proxy-status
# west 에 istio-ingressgateway 에 istio-config 정보 확인
for i in listener route cluster endpoint; do echo ">> west k8s cluster : ingressgateway - istio-config $i <<"; docker exec -it west-control-plane istioctl proxy-config $i deploy/istio-ingressgateway.istio-system; echo; done
# west 에 webapp 에 istio-config 정보 확인
for i in listener route cluster endpoint; do echo ">> west k8s cluster : webapp - istio-config $i <<"; docker exec -it west-control-plane istioctl proxy-config $i deploy/webapp.istioinaction; echo; done
#반대편 클러스터에도 작업 수행. west-cluster 에 east-west 게이트웨이를 만들고, 그 서비스를 east-cluster 워크로드에 노출.
# IstioOperator 로 west 클러스터에 east-west 게이트웨이를 설치
cat ch12/gateways/cluster-west-eastwest-gateway.yaml
docker cp ./ch12/gateways/cluster-west-eastwest-gateway.yaml west-control-plane:/cluster-west-eastwest-gateway.yaml
iwest install -f /cluster-west-eastwest-gateway.yaml --set values.global.proxy.privileged=true -y
# west 클러스터에 east-west 게이트웨이를 설치 확인
for i in west east; do echo ">> k8s cluster : $i <<"; kubectl get IstioOperator -n istio-system --kubeconfig=./$i-kubeconfig; echo; done
for i in west east; do echo ">> k8s cluster : $i <<"; kubectl get pod -n istio-system -l istio.io/rev=default --kubeconfig=./$i-kubeconfig; echo; done
kwest get IstioOperator -n istio-system installed-state-istio-eastwestgateway -o yaml
iwest proxy-status
# west 클러스터에 적용하자. east-cluster의 워크로드를 west-cluster 에 노출한다.
cat ch12/gateways/expose-services.yaml
kwest apply -n istio-system -f ch12/gateways/expose-services.yaml
# 확인
kwest get gw,vs,dr -A
NAMESPACE NAME AGE
istio-system gateway.networking.istio.io/cross-network-gateway 5s
istioinaction gateway.networking.istio.io/coolstore-gateway 89m
NAMESPACE NAME GATEWAYS HOSTS AGE
istioinaction virtualservice.networking.istio.io/webapp-virtualservice ["coolstore-gateway"] ["webapp.istioinaction.io"] 89m
kwest get svc,ep -n istioinaction
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
service/catalog ClusterIP 10.100.0.170 <none> 80/TCP 93m
service/webapp ClusterIP 10.100.0.141 <none> 80/TCP 93m
NAME ENDPOINTS AGE
endpoints/catalog <none> 93m
endpoints/webapp 10.10.0.15:8080 93m

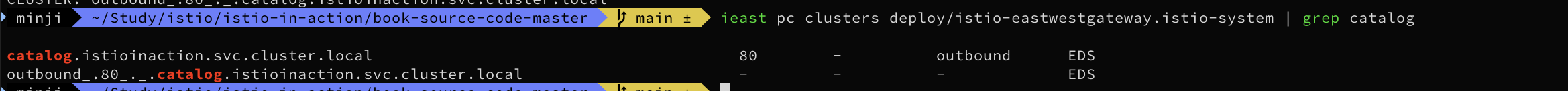

ieast pc clusters deploy/istio-eastwestgateway.istio-system | grep catalog
catalog.istioinaction.svc.cluster.local 80 - outbound EDS
outbound_.80_._.catalog.istioinaction.svc.cluster.local - - - EDS

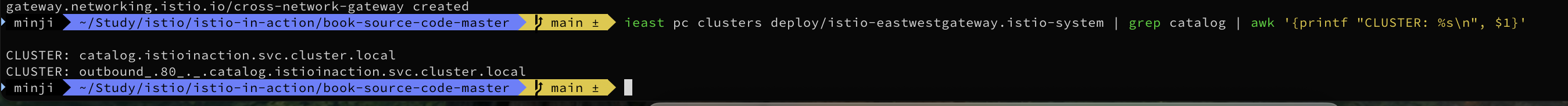

# sni 클러스터 확인
ieast pc clusters deploy/istio-eastwestgateway.istio-system | grep catalog | awk '{printf "CLUSTER: %s\n", $1}'
CLUSTER: catalog.istioinaction.svc.cluster.local
CLUSTER: outbound_.80_._.catalog.istioinaction.svc.cluster.local # catalog 서비스용 SNI 클러스터
지금까지의 설정으로 SNI 자동 통과로 클러스터 간 라우팅 활성화 → 제어 플레인이 원격 엔드포인트 감지 후 워크로드 설정 업데이트, mTLS 기반 보안 통신 유지한다.
클러스터 간 워크로드 디스커버리 검증하기* VALIDATING CROSS-CLUSTER WORKLOAD DISCOVERY
east-west 게이트웨이 IP 확인으로 webapp 엔보이의 catalog 엔드포인트 노출 검증 → 클러스터 간 트래픽 라우팅 가능 확인한다.

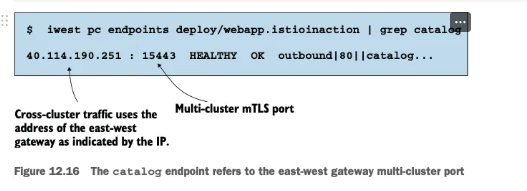

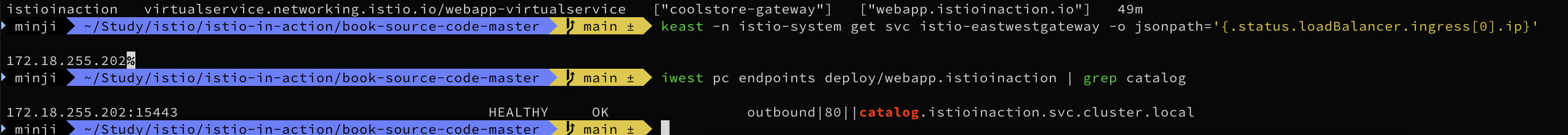

#이를 확인하기 위해 east-cluster 의 east-west 게이트웨이 주소(Service)를 알아보자.
keast -n istio-system get svc istio-eastwestgateway -o jsonpath='{.status.loadBalancer.ingress[0].ip}'
172.18.255.202
# 이제 이 값을 west-cluster 의 워크로드가 클러스터 간 트래픽을 라우팅할 때 사용하는 주소와 비교해보자.
iwest pc endpoints deploy/webapp.istioinaction | grep catalog
172.18.255.202:15443 HEALTHY OK outbound|80||catalog.istioinaction.svc.cluster.local
# west 에 istio-ingressgateway 인입을 위한 접속 정보 확인
kwest get svc -n istio-system istio-ingressgateway
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
service/istio-ingressgateway LoadBalancer 10.100.0.82 172.18.255.101 15021:30627/TCP,80:30000/TCP,443:31615/TCP,31400:32694/TCP,15443:32016/TCP 119m
EXT_IP=$(kwest -n istio-system get svc istio-ingressgateway -o jsonpath='{.status.loadBalancer.ingress[0].ip}')
echo $EXT_IP
172.18.255.101
#
docker exec -it mypc curl -s -H "Host: webapp.istioinaction.io" http://$EXT_IP/api/catalog | jq
[
{
"id": 1,
"color": "amber",
...
# 신규 터미널 : 반복 접속
alias kwest='kubectl --kubeconfig=./west-kubeconfig'
EXT_IP=$(kwest -n istio-system get svc istio-ingressgateway -o jsonpath='{.status.loadBalancer.ingress[0].ip}')
while true; do docker exec -it mypc curl -s -H "Host: webapp.istioinaction.io" http://$EXT_IP/api/catalog ; date "+%Y-%m-%d %H:%M:%S" ; sleep 1; echo; done

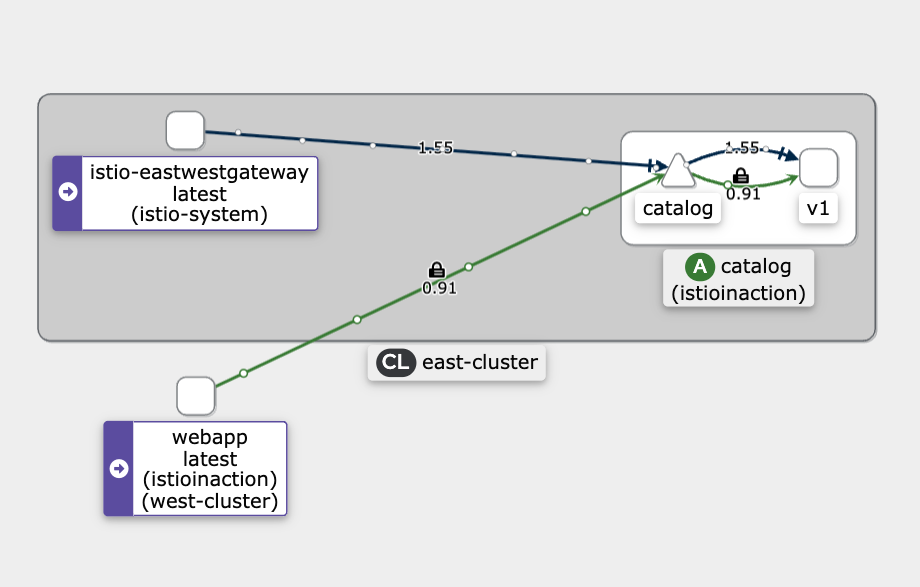

다른 클러스터를 통해서 트래픽이 통신되는것을 알 수 있다.
12.3.7 클러스터 간 로드 밸런싱 Load-balancing across clusters
#
tree ch12/locality-aware/west
ch12/locality-aware/west
├── simple-backend-deployment.yaml
├── simple-backend-dr.yaml
├── simple-backend-gw.yaml
├── simple-backend-svc.yaml
└── simple-backend-vs.yaml
# west-cluster 에 간단한 백엔드 디플로이먼트/서비스를 배포
cat ch12/locality-aware/west/simple-backend-deployment.yaml
...
- name: "MESSAGE"
value: "Hello from WEST"
...
cat ch12/locality-aware/west/simple-backend-svc.yaml
kwest apply -f ch12/locality-aware/west/simple-backend-deployment.yaml
kwest apply -f ch12/locality-aware/west/simple-backend-svc.yaml
kwest get deploy -n istioinaction simple-backend-west
kwest get svc,ep -n istioinaction simple-backend
# 트래픽을 허용하기 위해 Gateway, 게이트웨이에서 백엔드 워크로드로 트래픽을 라우팅하기 위해 VirtualService 적용
cat ch12/locality-aware/west/simple-backend-gw.yaml
cat ch12/locality-aware/west/simple-backend-vs.yaml
kwest apply -f ch12/locality-aware/west/simple-backend-gw.yaml
kwest apply -f ch12/locality-aware/west/simple-backend-vs.yaml
kwest get gw,vs,dr -n istioinaction
NAME AGE
gateway.networking.istio.io/coolstore-gateway 7h15m
gateway.networking.istio.io/simple-backend-gateway 3m10s
NAME GATEWAYS HOSTS AGE
virtualservice.networking.istio.io/simple-backend-vs-for-gateway ["simple-backend-gateway"] ["simple-backend.istioinaction.io"] 3m10s
virtualservice.networking.istio.io/webapp-virtualservice ["coolstore-gateway"] ["webapp.istioinaction.io"] 7h15m
# west-cluster의 서비스로 요청하고 클러스터 이름을 반환하는지 확인
EXT_IP=$(kwest -n istio-system get svc istio-ingressgateway -o jsonpath='{.status.loadBalancer.ingress[0].ip}')
docker exec -it mypc curl -s -H "Host: simple-backend.istioinaction.io" http://$EXT_IP | jq ".body"
docker exec -it mypc curl -s -H "Host: simple-backend.istioinaction.io" http://$EXT_IP
{
"name": "simple-backend-west",
"uri": "/",
"type": "HTTP",
"ip_addresses": [
"10.10.0.17"
],
"start_time": "2025-05-17T14:48:43.973591",
"end_time": "2025-05-17T14:48:44.124935",
"duration": "151.346ms",
"body": "Hello from WEST",
"code": 200
}
# 신규 터미널 : 반복 접속
alias kwest='kubectl --kubeconfig=./west-kubeconfig'
EXT_IP=$(kwest -n istio-system get svc istio-ingressgateway -o jsonpath='{.status.loadBalancer.ingress[0].ip}')
while true; do docker exec -it mypc curl -s -H "Host: simple-backend.istioinaction.io" http://$EXT_IP | jq ".body" ; date "+%Y-%m-%d %H:%M:%S" ; sleep 1; echo; done
#east에도 배포
tree ch12/locality-aware/east
ch12/locality-aware/east
├── simple-backend-deployment.yaml
└── simple-backend-svc.yaml
# east-cluster 에 서비스를 배포
cat ch12/locality-aware/east/simple-backend-deployment.yaml
...
- name: "MESSAGE"
value: "Hello from EAST"
...
cat ch12/locality-aware/east/simple-backend-svc.yaml
keast apply -f ch12/locality-aware/east/simple-backend-deployment.yaml
keast apply -f ch12/locality-aware/east/simple-backend-svc.yaml
keast get deploy -n istioinaction simple-backend-east
keast get svc,ep -n istioinaction simple-backend

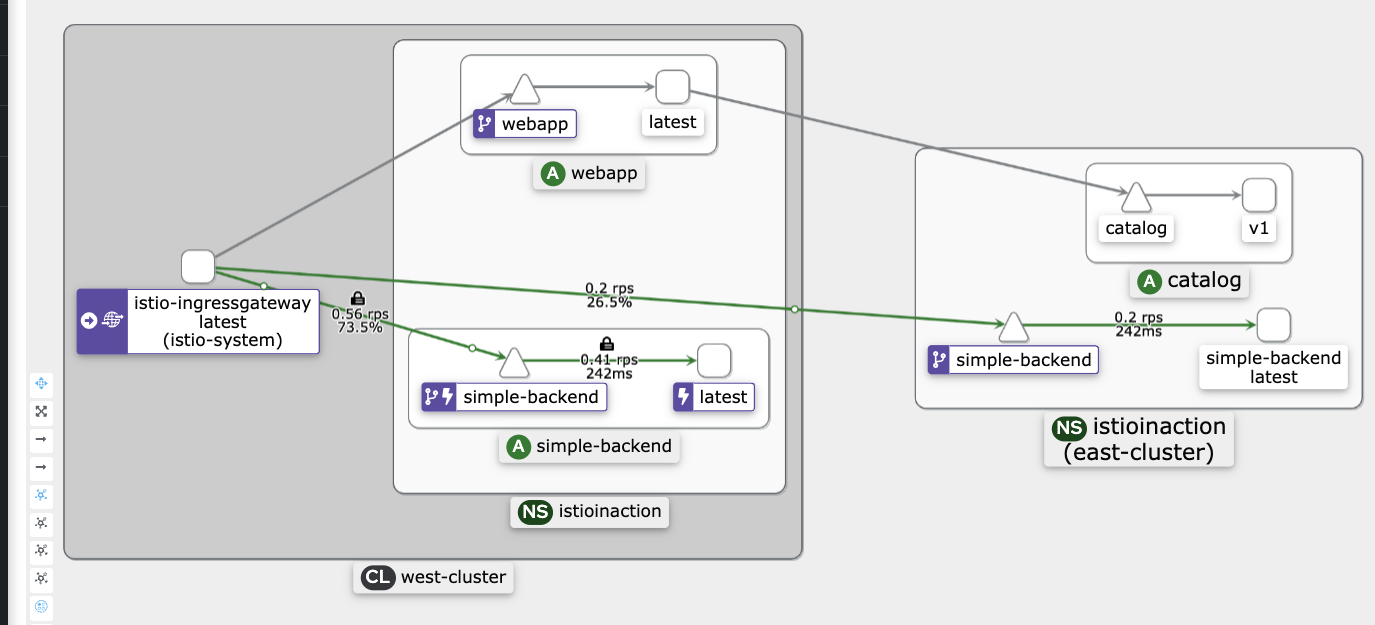

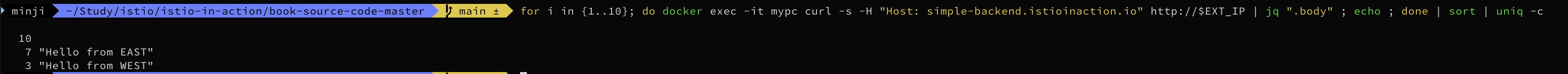

# 10회 요청 후 확인
for i in {1..10}; do docker exec -it mypc curl -s -H "Host: simple-backend.istioinaction.io" http://$EXT_IP | jq ".body" ; echo ; done
for i in {1..10}; do docker exec -it mypc curl -s -H "Host: simple-backend.istioinaction.io" http://$EXT_IP | jq ".body" ; echo ; done | sort | uniq -c
4 "Hello from EAST"
6 "Hello from WEST"
# 정보 확인
kwest get svc,ep -n istioinaction simple-backend
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
service/simple-backend ClusterIP 10.100.0.156 <none> 80/TCP 37m
NAME ENDPOINTS AGE
endpoints/simple-backend 10.10.0.17:8080 37m # k8s service 에 endpoint 에는 west 에 파드 ip만 출력
#
for i in listener route cluster endpoint; do echo ">> k8s cluster : west - istio-config $i <<"; docker exec -it west-control-plane istioctl proxy-config $i deploy/istio-ingressgateway.istio-system; echo; done
>> k8s cluster : west - istio-config listener <<
ADDRESS PORT MATCH DESTINATION
0.0.0.0 8080 ALL Route: http.8080
...
>> k8s cluster : west - istio-config route <<
NAME DOMAINS MATCH VIRTUAL SERVICE
http.8080 simple-backend.istioinaction.io /* simple-backend-vs-for-gateway.istioinaction
...
>> k8s cluster : west - istio-config cluster <<
SERVICE FQDN PORT SUBSET DIRECTION TYPE DESTINATION RULE
simple-backend.istioinaction.svc.cluster.local 80 - outbound EDS
...
>> k8s cluster : west - istio-config endpoint <<
ENDPOINT STATUS OUTLIER CHECK CLUSTER
10.10.0.17:8080 HEALTHY OK outbound|80||simple-backend.istioinaction.svc.cluster.local
172.18.255.202:15443 HEALTHY OK outbound|80||simple-backend.istioinaction.svc.cluster.local
...
#
iwest proxy-config listener deploy/istio-ingressgateway.istio-system
iwest proxy-config listener deploy/istio-ingressgateway.istio-system --port 8080 -o json
iwest proxy-config route deploy/istio-ingressgateway.istio-system
iwest proxy-config route deploy/istio-ingressgateway.istio-system --name http.8080
iwest proxy-config route deploy/istio-ingressgateway.istio-system --name http.8080 -o json
iwest proxy-config cluster deploy/istio-ingressgateway.istio-system
iwest proxy-config cluster deploy/istio-ingressgateway.istio-system --fqdn simple-backend.istioinaction.svc.cluster.local -o json
iwest proxy-config endpoint deploy/istio-ingressgateway.istio-system
iwest proxy-config endpoint deploy/istio-ingressgateway.istio-system | grep simple
10.10.0.17:8080 HEALTHY OK outbound|80||simple-backend.istioinaction.svc.cluster.local
172.18.255.202:15443 HEALTHY OK outbound|80||simple-backend.istioinaction.svc.cluster.local
iwest proxy-config endpoint deploy/istio-ingressgateway.istio-system --cluster 'outbound|80||simple-backend.istioinaction.svc.cluster.local' -o json
[
{
"name": "outbound|80||simple-backend.istioinaction.svc.cluster.local",
"addedViaApi": true,
"hostStatuses": [
{
"address": {
"socketAddress": {
"address": "10.10.0.17",
"portValue": 8080
}
"weight": 1,
"locality": {}
...
{
"address": {
"socketAddress": {
"address": "172.18.255.202",
"portValue": 15443
}
"weight": 1,
"locality": {}
...
클러스터 간 지역 인식 라우팅 검증하기 VERIFYING LOCALITY-AWARE ROUTING ACROSS CLUSTERS
#
kwest label node west-control-plane 'topology.kubernetes.io/region=westus'
kwest label node west-control-plane 'topology.kubernetes.io/zone=0'
kwest get node -o yaml
...
topology.kubernetes.io/region: westus
topology.kubernetes.io/zone: "0"
...
keast label node east-control-plane 'topology.kubernetes.io/region=eastus'
keast label node east-control-plane 'topology.kubernetes.io/zone=0'
keast get node -o yaml
...
topology.kubernetes.io/region: eastus
topology.kubernetes.io/zone: "0"
...
# istio eds 에 정보 반영을 위해 파드 재기동하자 : isiotd 가 노드의 지역성 정보 레이블을 엔드포인트 설정할 때 워크로드로 전파.
iwest proxy-config endpoint deploy/istio-ingressgateway.istio-system --cluster 'outbound|80||simple-backend.istioinaction.svc.cluster.local' -o json
...
"weight": 1,
"locality": {}
...
kwest rollout restart -n istio-system deploy/istio-ingressgateway
kwest rollout restart -n istio-system deploy/istio-eastwestgateway
kwest rollout restart -n istioinaction deploy/simple-backend-west
keast rollout restart -n istio-system deploy/istio-ingressgateway
keast rollout restart -n istio-system deploy/istio-eastwestgateway
keast rollout restart -n istioinaction deploy/simple-backend-east
iwest proxy-config endpoint deploy/istio-ingressgateway.istio-system --cluster 'outbound|80||simple-backend.istioinaction.svc.cluster.local' -o json
...
"weight": 1,
"locality": {
"region": "eastus", # east-cluster 에 있는 워크로드의 위치 정보
"zone": "0"
}
...
"weight": 1,
"locality": {
"region": "westus", # west-cluster 에 있는 워크로드의 위치 정보
"zone": "0"
}
...
#엔드포인트 상태를 수동적으로 확인하도록, 이상값 감지를 사용하는 DestinationRole 을 적용해보자.
cat ch12/locality-aware/west/simple-backend-dr.yaml
apiVersion: networking.istio.io/v1beta1
kind: DestinationRule
metadata:
name: simple-backend-dr
namespace: istioinaction
spec:
host: simple-backend.istioinaction.svc.cluster.local
trafficPolicy:
connectionPool:
http:
http2MaxRequests: 10
maxRequestsPerConnection: 10
outlierDetection:
consecutive5xxErrors: 1
interval: 20s
baseEjectionTime: 30s
kwest apply -f ch12/locality-aware/west/simple-backend-dr.yaml
kwest get gw,vs,dr -n istioinaction
# 확인
iwest proxy-config endpoint deploy/istio-ingressgateway.istio-system --cluster 'outbound|80||simple-backend.istioinaction.svc.cluster.local' -o json
iwest proxy-config endpoint deploy/istio-ingressgateway.istio-system --cluster 'outbound|80||simple-backend.istioinaction.svc.cluster.local'
ENDPOINT STATUS OUTLIER CHECK CLUSTER
10.10.0.18:8080 HEALTHY OK outbound|80||simple-backend.istioinaction.svc.cluster.local
172.18.255.202:15443 HEALTHY OK outbound|80||simple-backend.istioinaction.svc.cluster.local
#
EXT_IP=$(kwest -n istio-system get svc istio-ingressgateway -o jsonpath='{.status.loadBalancer.ingress[0].ip}')
docker exec -it mypc curl -s -H "Host: simple-backend.istioinaction.io" http://$EXT_IP
docker exec -it mypc curl -s -H "Host: simple-backend.istioinaction.io" http://$EXT_IP | jq ".body"
# 동일 클러스터 안에서 라우팅 되는 것을 확인
for i in {1..20}; do docker exec -it mypc curl -s -H "Host: simple-backend.istioinaction.io" http://$EXT_IP | jq ".body" ; echo ; done | sort | uniq -c
20 "Hello from WEST"
#
iwest proxy-config endpoint deploy/istio-ingressgateway.istio-system --cluster 'outbound|80||simple-backend.istioinaction.svc.cluster.local' -o json
...
"weight": 1,
"locality": {
"region": "westus", # priority 가 없으면(생략 시), 0으로 우선 순위가 가장 높음
"zone": "0"
}
...
"weight": 1,
"priority": 1, # priority 0 다음으로, 두 번쨰 우선순위
"locality": {
"region": "eastus",
"zone": "0"
}
...
클러스터 간 장애 극복 확인하기 VERIFYING CROSS-CLUSTER FAILOVER
# 신규 터미널 : 반복 접속 해두기
while true; do docker exec -it mypc curl -s -H "Host: simple-backend.istioinaction.io" http://$EXT_IP | jq ".body" ; date "+%Y-%m-%d %H:%M:%S" ; sleep 1; echo; done
...
"Hello from WEST"
2025-05-18 09:31:21
"Hello from EAST" # failover 시점
2025-05-18 09:31:23
...
#
kwest -n istioinaction set env deploy simple-backend-west ERROR_RATE='1'
kwest exec -it -n istioinaction deploy/simple-backend-west -- env | grep ERROR
ERROR_RATE=1
#
iwest proxy-config endpoint deploy/istio-ingressgateway.istio-system --cluster 'outbound|80||simple-backend.istioinaction.svc.cluster.local'
ENDPOINT STATUS OUTLIER CHECK CLUSTER
10.10.0.21:8080 HEALTHY FAILED outbound|80||simple-backend.istioinaction.svc.cluster.local
172.18.255.202:15443 HEALTHY OK outbound|80||simple-backend.istioinaction.svc.cluster.local
인가 정책을 사용해 클러스터 간 접근 제어 확인하기 VERIFYING CROSS-CLUSTER ACCESS CONTROL USING AUTHORIZATION POLICIES
AuthorizationPolicy 적용으로 east-cluster의 서비스 트래픽을 인그레스 게이트웨이 출처만 허용하고 외부 접근을 차단한다.
# 적용 전에 west-cluster 서비스를 제거해서 east 에서만 트래픽을 처리하게 하자 >> 이미 위에서 장애 상황이라 안해도 되긴함
kwest delete deploy simple-backend-west -n istioinaction
#
cat ch12/security/allow-only-ingress-policy.yaml
apiVersion: "security.istio.io/v1beta1"
kind: "AuthorizationPolicy"
metadata:
name: "allow-only-ingress"
namespace: istioinaction
spec:
selector:
matchLabels:
app: simple-backend
rules:
- from:
- source:
principals: ["cluster.local/ns/istio-system/sa/istio-ingressgateway-service-account"]
keast apply -f ch12/security/allow-only-ingress-policy.yaml
keast get authorizationpolicy -A
#업데이트가 전파되고 나면, west-cluster 의 워크로드에서 요청을 만들어 정책을 시험해보자. 이를 위해 임시 파드를 실행한다.

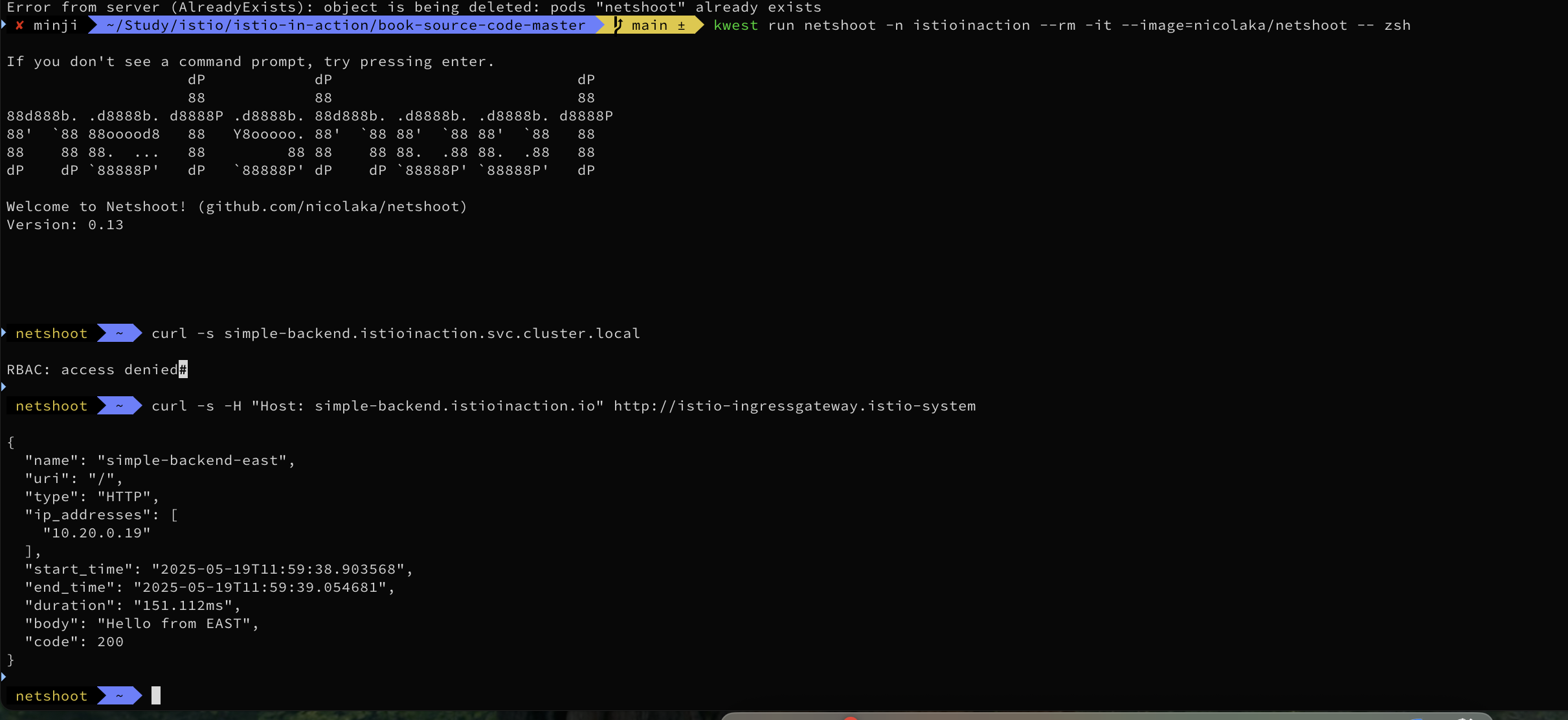

kwest run netshoot -n istioinaction --rm -it --image=nicolaka/netshoot -- zsh
-----------------------------------
#
curl -s webapp.istioinaction/api/catalog
# 직접 요청하면 실패!
curl -s simple-backend.istioinaction.svc.cluster.local
RBAC: access denied
# istio-ingressgateway 로 요청하면 성공!
curl -s -H "Host: simple-backend.istioinaction.io" http://istio-ingressgateway.istio-system
...
# kiali 등 확인을 위해 반복 접속 실행
watch curl -s simple-backend.istioinaction.svc.cluster.local
watch 'curl -s -H "Host: simple-backend.istioinaction.io" http://istio-ingressgateway.istio-system'
exit
-----------------------------------
AuthorizationPolicy로 인그레스 게이트웨이 출처 트래픽만 허용해 외부 접근 차단 가능함을 확인된다. 이는 상호 인증된 mTLS 기반 메타데이터를 활용해 클러스터 간 세밀한 접근 제어 구현 가능하다는것을 알 수 있다.
이를 통해 다중 클러스터 환경에서도 별도 설정 없이 일관된 보안 정책 적용 및 기능 통합 가능하다는것.
