istio3주차 스터디를 시작한다.
5.1 Reducing the risk of deploying new code
블루/그린 배포 전략은 현재에도 굉장히 많이 쓰이지만 해당 배포 전략은 모든 코드 변경사항이 한번에 해제된다. 이 리스크를 줄이는 방안을 살펴볼껀데, 그전에 배포와 릴리스가 뭔지 알아본다.
- 배포(Deploy)는 새 버전의 코드를 운영 환경 리소스에 설치하는 과정이지만, 이때는 실제 사용자 트래픽이 전달되지 않습니다.
- 배포된 코드는 운영 환경에서 테스트와 검증이 가능하며, 사용자에게 영향을 주지 않습니다.
- 릴리스(Release)는 운영 환경에 배포된 새 코드를 실제 사용자 트래픽에 노출하는 행위입니다.
- 배포와 릴리스를 분리하면, 카나리 릴리스처럼 일부 사용자만 신버전을 사용하게 하여 위험을 점진적으로 관리할 수 있습니다.
- 이렇게 하면 문제가 있을 때 빠르게 롤백할 수 있고, 안정적으로 전체 사용자에게 릴리스를 확장할 수 있습니다
5.2 Routing requests with Istio (실습)
VirtualService
VirtualService는 Istio에서 트래픽을 어떤 서비스로, 어떤 조건에 따라, 어떻게 라우팅할지 세밀하게 제어하는 역할을 하는 핵심 리소스
# Let’s deploy v1 of our catalog service. From the root of the book’s source code, run the following command
kubectl apply -f services/catalog/kubernetes/catalog.yaml -n istioinaction
# 확인

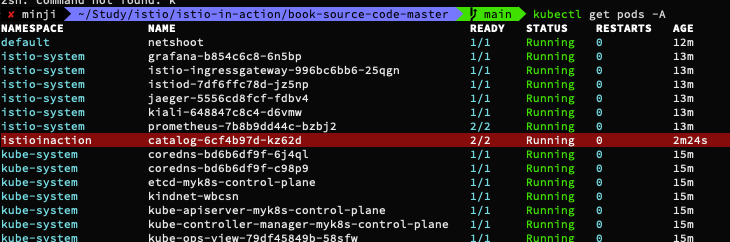

kubectl get pod -n istioinaction -owide
NAME READY STATUS RESTARTS AGE IP NODE NOMINATED NODE READINESS GATES
catalog-6cf4b97d-ftl77 2/2 Running 0 42s 10.10.0.14 myk8s-control-plane <none> <none>
# 도메인 질의를 위한 임시 설정 : 실습 완료 후에는 삭제 해둘 것
echo "127.0.0.1 catalog.istioinaction.io" | sudo tee -a /etc/hosts
cat /etc/hosts | tail -n 3
# netshoot로 내부에서 catalog 접속 확인
kubectl exec -it netshoot -- curl -s http://catalog.istioinaction/items | jq
# 외부 노출을 위해 Gateway 설정
cat ch5/catalog-gateway.yaml
apiVersion: networking.istio.io/v1alpha3
kind: Gateway
metadata:
name: catalog-gateway
spec:
selector:
istio: ingressgateway
servers:
- port:
number: 80
name: http
protocol: HTTP
hosts:
- "catalog.istioinaction.io"
kubectl apply -f ch5/catalog-gateway.yaml -n istioinaction
# 트래픽을 catalog 서비스로 라우팅하는 VirtualService 리소스 설정
cat ch5/catalog-vs.yaml
apiVersion: networking.istio.io/v1alpha3
kind: VirtualService
metadata:
name: catalog-vs-from-gw
spec:
hosts:
- "catalog.istioinaction.io"
gateways:
- catalog-gateway
http:
- route:
- destination:
host: catalog
kubectl apply -f ch5/catalog-vs.yaml -n istioinaction
# 확인

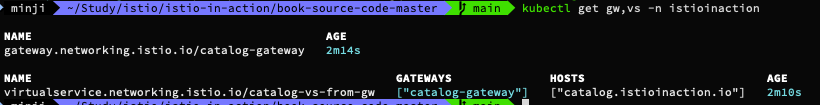

kubectl get gw,vs -n istioinaction
NAME AGE
gateway.networking.istio.io/catalog-gateway 95s
NAME GATEWAYS HOSTS AGE
virtualservice.networking.istio.io/catalog-vs-from-gw ["catalog-gateway"] ["catalog.istioinaction.io"] 3s
# 도메인 질의를 위한 임시 설정 : 실습 완료 후에는 삭제 해둘 것
echo "127.0.0.1 catalog.istioinaction.io" | sudo tee -a /etc/hosts
cat /etc/hosts | tail -n 3
# istio-ingressgateway Service(NodePort)에 포트 정보 확인
kubectl get svc -n istio-system istio-ingressgateway -o jsonpath="{.spec.ports}" | jq
[
{
"name": "status-port",
"nodePort": 31674,
"port": 15021,
"protocol": "TCP",
"targetPort": 15021
},
{
"name": "http2",
"nodePort": 30000, # 순서1
"port": 80,
"protocol": "TCP",
"targetPort": 8080 # 순서2
},
{
"name": "https",
"nodePort": 30005,
"port": 443,
"protocol": "TCP",
"targetPort": 8443
}
]
# 호스트에서 NodePort(Service)로 접속 확인
curl -v -H "Host: catalog.istioinaction.io" http://localhost:30000

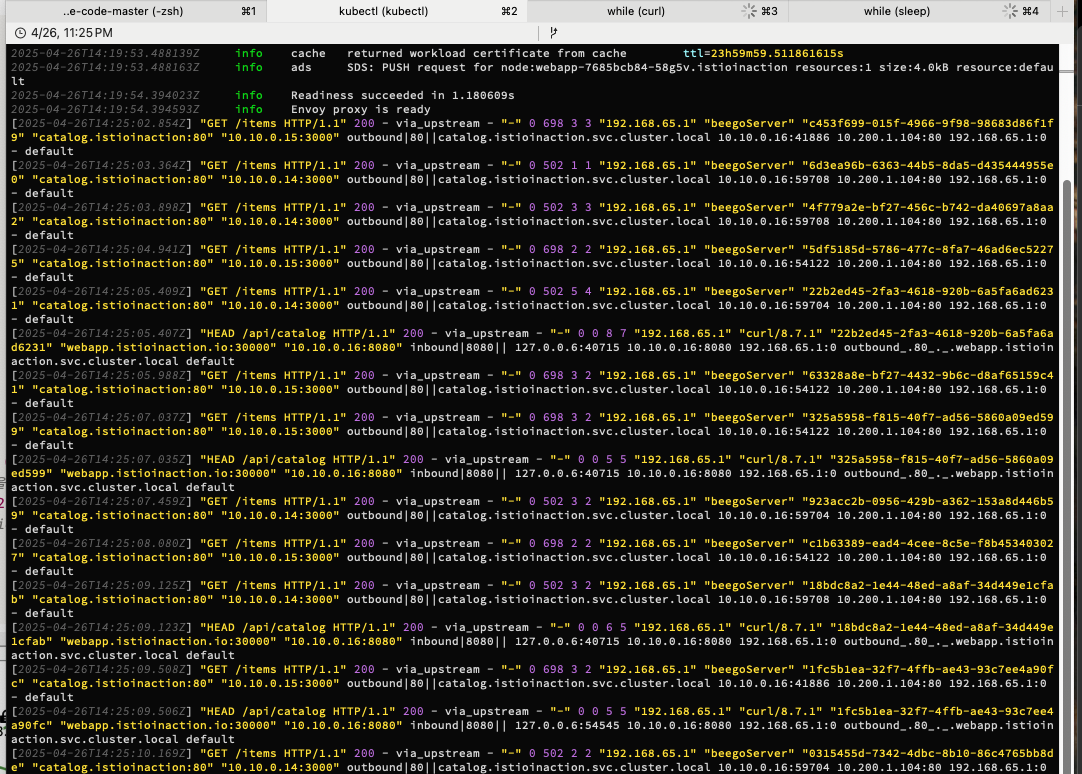

kubectl stern -l app=catalog -n istioinaction
open http://localhost:30000
open http://catalog.istioinaction.io:30000
open http://catalog.istioinaction.io:30000/items

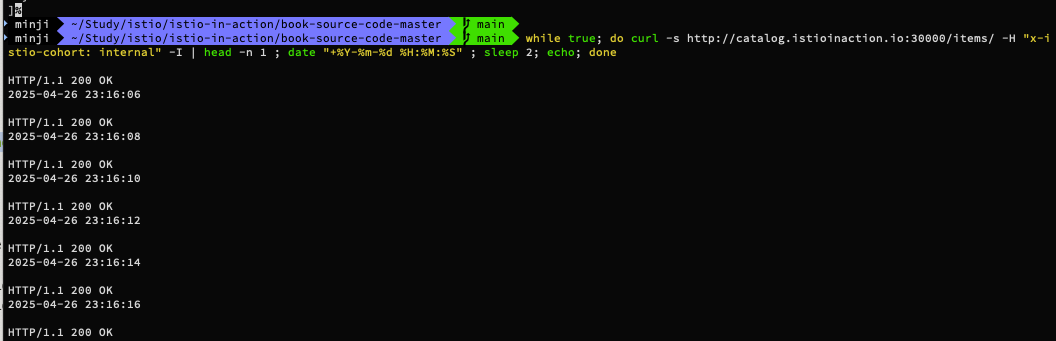

# 신규 터미널 : 반복 접속 실행 해두기
while true; do curl -s http://catalog.istioinaction.io:30000/items/ ; sleep 1; echo; done
while true; do curl -s http://catalog.istioinaction.io:30000/items/ -I | head -n 1 ; date "+%Y-%m-%d %H:%M:%S" ; sleep 1; echo; done
while true; do curl -s http://catalog.istioinaction.io:30000/items/ -I | head -n 1 ; date "+%Y-%m-%d %H:%M:%S" ; sleep 0.5; echo; done
위와 같이 카탈로그 서비스를 배포한다.
그리고 v2도 배포한다.
# catalog 서비스 v2 를 배포 : v2에서는 imageUrl 필드가 추가
kubectl apply -f services/catalog/kubernetes/catalog-deployment-v2.yaml -n istioinaction
#
kubectl get deploy -n istioinaction --show-labels
NAME READY UP-TO-DATE AVAILABLE AGE LABELS
catalog 1/1 1 1 30m app=catalog,version=v1
catalog-v2 1/1 1 1 34s app=catalog,version=v2
kubectl get pod -n istioinaction -o wide
NAME READY STATUS RESTARTS AGE IP NODE NOMINATED NODE READINESS GATES
catalog-6cf4b97d-ftl77 2/2 Running 0 43m 10.10.0.14 myk8s-control-plane <none> <none>
catalog-v2-6df885b555-6hmcl 2/2 Running 0 13m 10.10.0.15 myk8s-control-plane <none> <none>
docker exec -it myk8s-control-plane istioctl proxy-status
NAME CLUSTER CDS LDS EDS RDS ECDS ISTIOD VERSION
catalog-6cf4b97d-ftl77.istioinaction Kubernetes SYNCED SYNCED SYNCED SYNCED NOT SENT istiod-7df6ffc78d-fl492 1.17.8
catalog-v2-6df885b555-6hmcl.istioinaction Kubernetes SYNCED SYNCED SYNCED SYNCED NOT SENT istiod-7df6ffc78d-fl492 1.17.8
istio-ingressgateway-996bc6bb6-zvtdc.istio-system Kubernetes SYNCED SYNCED SYNCED SYNCED NOT SENT istiod-7df6ffc78d-fl492 1.17.8

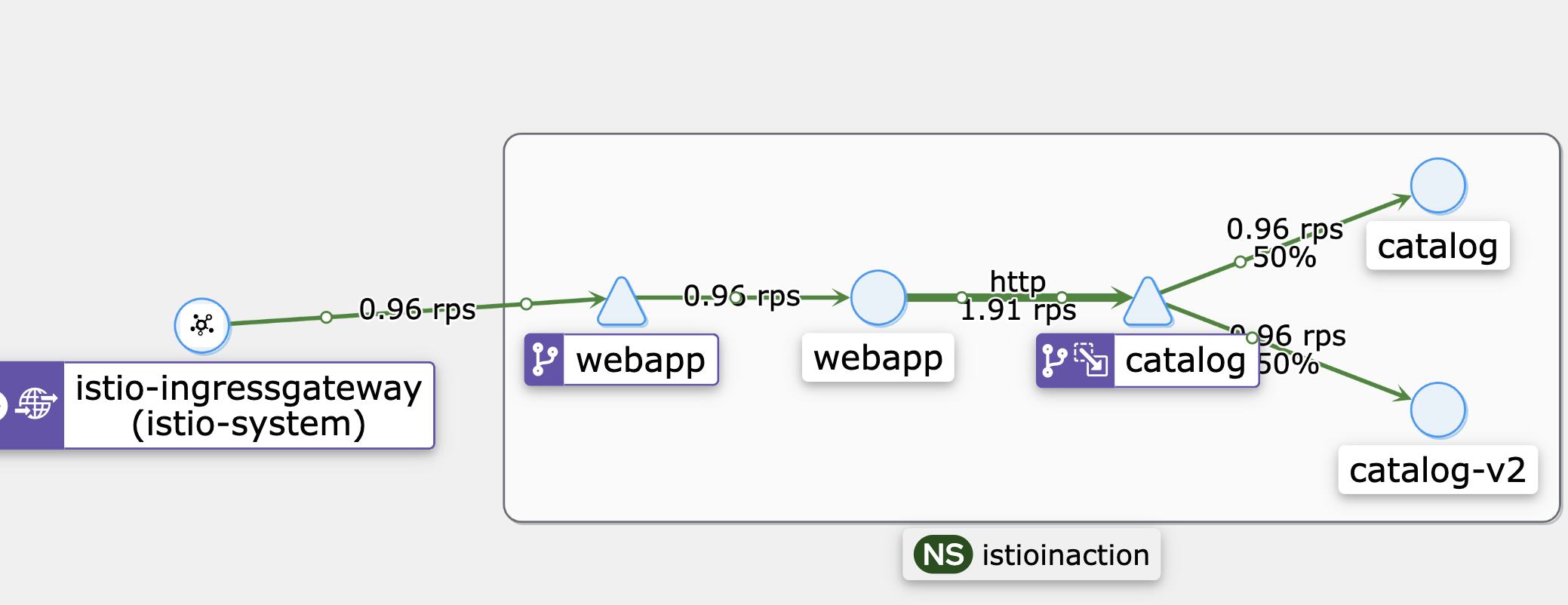

# 호출 테스트 : v1 , v2 호출 확인
for i in {1..10}; do curl -s http://catalog.istioinaction.io:30000/items/ ; printf "\n\n"; done
# istio-ingressgateway proxy-config 확인
docker exec -it myk8s-control-plane istioctl proxy-config cluster deploy/istio-ingressgateway.istio-system --fqdn catalog.istioinaction.svc.cluster.local
docker exec -it myk8s-control-plane istioctl proxy-config cluster deploy/istio-ingressgateway.istio-system --fqdn catalog.istioinaction.svc.cluster.local -o json
...
"name": "outbound|80||catalog.istioinaction.svc.cluster.local",
"type": "EDS",
"edsClusterConfig": {
"edsConfig": {
"ads": {},
"initialFetchTimeout": "0s",
"resourceApiVersion": "V3"
},
"serviceName": "outbound|80||catalog.istioinaction.svc.cluster.local"
},
"connectTimeout": "10s",
"lbPolicy": "LEAST_REQUEST",
"circuitBreakers": {
"thresholds": [
{
"maxConnections": 4294967295,
"maxPendingRequests": 4294967295,
"maxRequests": 4294967295,
"maxRetries": 4294967295,
"trackRemaining": true
}
]
},
"commonLbConfig": {
"localityWeightedLbConfig": {}
},
...
docker exec -it myk8s-control-plane istioctl proxy-config endpoint deploy/istio-ingressgateway.istio-system --cluster 'outbound|80||catalog.istioinaction.svc.cluster.local'
ENDPOINT STATUS OUTLIER CHECK CLUSTER
10.10.0.16:3000 HEALTHY OK outbound|80||catalog.istioinaction.svc.cluster.local
10.10.0.17:3000 HEALTHY OK outbound|80||catalog.istioinaction.svc.cluster.local
docker exec -it myk8s-control-plane istioctl proxy-config endpoint deploy/istio-ingressgateway.istio-system --cluster 'outbound|80||catalog.istioinaction.svc.cluster.local' -o json
...
{
"name": "outbound|80||catalog.istioinaction.svc.cluster.local",
"addedViaApi": true,
"hostStatuses": [
{
"address": {
"socketAddress": {
"address": "10.10.0.14",
"portValue": 3000
}
},
"stats": [
{
"name": "cx_connect_fail"
},
{
"value": "8",
"name": "cx_total"
},
{
"name": "rq_error"
},
{
"value": "315",
"name": "rq_success"
},
{
"name": "rq_timeout"
},
{
"value": "315",
"name": "rq_total"
},
{
"type": "GAUGE",
"value": "8",
"name": "cx_active"
},
{
"type": "GAUGE",
"name": "rq_active"
}
],
"healthStatus": {
"edsHealthStatus": "HEALTHY"
},
"weight": 1,
"locality": {}
},
{
"address": {
"socketAddress": {
"address": "10.10.0.15",
"portValue": 3000
}
},
"stats": [
{
"name": "cx_connect_fail"
},
{
"value": "8",
"name": "cx_total"
},
{
"name": "rq_error"
},
{
"value": "308",
"name": "rq_success"
},
{
"name": "rq_timeout"
},
{
"value": "308",
"name": "rq_total"
},
{
"type": "GAUGE",
"value": "8",
"name": "cx_active"
},
{
"type": "GAUGE",
"name": "rq_active"
}
],
"healthStatus": {
"edsHealthStatus": "HEALTHY"
},
"weight": 1,
"locality": {}
}
],
"circuitBreakers": {
"thresholds": [
{
"maxConnections": 4294967295,
"maxPendingRequests": 4294967295,
"maxRequests": 4294967295,
"maxRetries": 4294967295
},
{
"priority": "HIGH",
"maxConnections": 1024,
"maxPendingRequests": 1024,
"maxRequests": 1024,
"maxRetries": 3
}
]
},
"observabilityName": "outbound|80||catalog.istioinaction.svc.cluster.local",
"edsServiceName": "outbound|80||catalog.istioinaction.svc.cluster.local"
},
...
# catalog proxy-config 도 직접 확인해보자
5.2.4 Routing all traffic to v1 of the catalog service
- 모든 트래픽을 catalog v1 으로 라우팅. 이것이 다크런치를 시작하기 전의 일반적인 트래픽 패턴이다.
- 어느 워크로드가 v1, v2 인지 이스티오에게 힌트를 줘야한다.
- catalog v1은 deployment 리소스에서 레이블 app:catalog, version:v1 을 사용한다.
- catalog v2은 deployment 리소스에서 레이블 app:catalog, version:v2 을 사용한다.
- 이스티오에게는 이렇게 다른 버전들의 부분집합 subset 으로 지정하는 DestinationRule 을 만들어준다.
#
kubectl get pod -l app=catalog -n istioinaction --show-labels
NAME READY STATUS RESTARTS AGE LABELS
catalog-6cf4b97d-ftl77 2/2 Running 0 56m app=catalog,...,version=v1
catalog-v2-6df885b555-6hmcl 2/2 Running 0 26m app=catalog,...,version=v2
#
cat ch5/catalog-dest-rule.yaml
apiVersion: networking.istio.io/v1alpha3
kind: DestinationRule
metadata:
name: catalog
spec:
host: catalog.istioinaction.svc.cluster.local
subsets:
- name: version-v1
labels:
version: v1
- name: version-v2
labels:
version: v2
kubectl apply -f ch5/catalog-dest-rule.yaml -n istioinaction
# 확인
kubectl get destinationrule -n istioinaction
NAME HOST AGE
catalog catalog.istioinaction.svc.cluster.local 8s

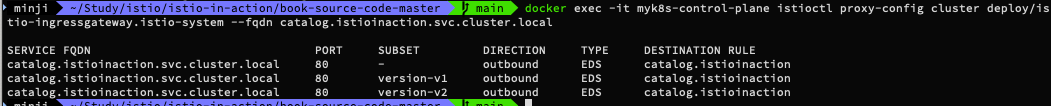

# catalog proxy-config 확인 : SUBSET(v1, v2, -) 확인
docker exec -it myk8s-control-plane istioctl proxy-config cluster deploy/istio-ingressgateway.istio-system --fqdn catalog.istioinaction.svc.cluster.local
SERVICE FQDN PORT SUBSET DIRECTION TYPE DESTINATION RULE
catalog.istioinaction.svc.cluster.local 80 - outbound EDS catalog.istioinaction
catalog.istioinaction.svc.cluster.local 80 version-v1 outbound EDS catalog.istioinaction
catalog.istioinaction.svc.cluster.local 80 version-v2 outbound EDS catalog.istioinaction
docker exec -it myk8s-control-plane istioctl proxy-config cluster deploy/istio-ingressgateway.istio-system --subset version-v1 -o json
...
"name": "outbound|80|version-v1|catalog.istioinaction.svc.cluster.local",
"type": "EDS",
"edsClusterConfig": {
"edsConfig": {
"ads": {},
"initialFetchTimeout": "0s",
"resourceApiVersion": "V3"
},
"serviceName": "outbound|80|version-v1|catalog.istioinaction.svc.cluster.local"
},
"connectTimeout": "10s",
"lbPolicy": "LEAST_REQUEST",
...
docker exec -it myk8s-control-plane istioctl proxy-config cluster deploy/istio-ingressgateway.istio-system --subset version-v2 -o json
...
"name": "outbound|80|version-v2|catalog.istioinaction.svc.cluster.local",
"type": "EDS",
"edsClusterConfig": {
"edsConfig": {
"ads": {},
"initialFetchTimeout": "0s",
"resourceApiVersion": "V3"
},
"serviceName": "outbound|80|version-v2|catalog.istioinaction.svc.cluster.local"
},
"connectTimeout": "10s",
"lbPolicy": "LEAST_REQUEST",
...
#
docker exec -it myk8s-control-plane istioctl proxy-config cluster deploy/istio-ingressgateway.istio-system --fqdn catalog.istioinaction.svc.cluster.local -o json
...
"name": "outbound|80||catalog.istioinaction.svc.cluster.local",
"type": "EDS",
"edsClusterConfig": {
"edsConfig": {
"ads": {},
"initialFetchTimeout": "0s",
"resourceApiVersion": "V3"
},
"serviceName": "outbound|80||catalog.istioinaction.svc.cluster.local"
},
...
#
docker exec -it myk8s-control-plane istioctl proxy-config endpoint deploy/istio-ingressgateway.istio-system | egrep 'ENDPOINT|istioinaction'
ENDPOINT STATUS OUTLIER CHECK CLUSTER
10.10.0.16:3000 HEALTHY OK outbound|80|version-v1|catalog.istioinaction.svc.cluster.local
10.10.0.16:3000 HEALTHY OK outbound|80||catalog.istioinaction.svc.cluster.local
10.10.0.17:3000 HEALTHY OK outbound|80|version-v2|catalog.istioinaction.svc.cluster.local
10.10.0.17:3000 HEALTHY OK outbound|80||catalog.istioinaction.svc.cluster.local
docker exec -it myk8s-control-plane istioctl proxy-config endpoint deploy/istio-ingressgateway.istio-system --cluster 'outbound|80|version-v1|catalog.istioinaction.svc.cluster.local'
docker exec -it myk8s-control-plane istioctl proxy-config endpoint deploy/istio-ingressgateway.istio-system --cluster 'outbound|80|version-v1|catalog.istioinaction.svc.cluster.local' -o json
docker exec -it myk8s-control-plane istioctl proxy-config endpoint deploy/istio-ingressgateway.istio-system --cluster 'outbound|80|version-v2|catalog.istioinaction.svc.cluster.local'
docker exec -it myk8s-control-plane istioctl proxy-config endpoint deploy/istio-ingressgateway.istio-system --cluster 'outbound|80|version-v2|catalog.istioinaction.svc.cluster.local' -o json
docker exec -it myk8s-control-plane istioctl proxy-config endpoint deploy/istio-ingressgateway.istio-system --cluster 'outbound|80||catalog.istioinaction.svc.cluster.local'
ENDPOINT STATUS OUTLIER CHECK CLUSTER
10.10.0.16:3000 HEALTHY OK outbound|80||catalog.istioinaction.svc.cluster.local
10.10.0.17:3000 HEALTHY OK outbound|80||catalog.istioinaction.svc.cluster.local
# VirtualService 수정 (subset 추가)
cat ch5/catalog-vs-v1.yaml
apiVersion: networking.istio.io/v1alpha3
kind: VirtualService
metadata:
name: catalog-vs-from-gw
spec:
hosts:
- "catalog.istioinaction.io"
gateways:
- catalog-gateway
http:
- route:
- destination:
host: catalog
subset: version-v1
kubectl apply -f ch5/catalog-vs-v1.yaml -n istioinaction
# 호출 테스트 : v1
for i in {1..10}; do curl -s http://catalog.istioinaction.io:30000/items/ ; printf "\n\n"; done
# 세부 정보 확인
# routes 에 virtualHosts 항목에 routes.route 에 cluster 부분이 ...version-v1... 설정 확인
docker exec -it myk8s-control-plane istioctl proxy-config routes deploy/istio-ingressgateway.istio-system
docker exec -it myk8s-control-plane istioctl proxy-config routes deploy/istio-ingressgateway.istio-system --name http.8080 -o json
...
"virtualHosts": [
{
"name": "catalog.istioinaction.io:80",
"domains": [
"catalog.istioinaction.io"
],
"routes": [
{
"match": {
"prefix": "/"
},
"route": {
"cluster": "outbound|80|version-v1|catalog.istioinaction.svc.cluster.local",
"timeout": "0s",
"retryPolicy": {
"retryOn": "connect-failure,refused-stream,unavailable,cancelled,retriable-status-codes",
"numRetries": 2,
...
# cluster
docker exec -it myk8s-control-plane istioctl proxy-config cluster deploy/istio-ingressgateway.istio-system --fqdn catalog.istioinaction.svc.cluster.local
docker exec -it myk8s-control-plane istioctl proxy-config cluster deploy/istio-ingressgateway.istio-system --subset version-v1
SERVICE FQDN PORT SUBSET DIRECTION TYPE DESTINATION RULE
catalog.istioinaction.svc.cluster.local 80 version-v1 outbound EDS catalog.istioinaction
docker exec -it myk8s-control-plane istioctl proxy-config cluster deploy/istio-ingressgateway.istio-system --subset version-v1 -o json
...
"name": "outbound|80|version-v1|catalog.istioinaction.svc.cluster.local",
"type": "EDS",
"edsClusterConfig": {
"edsConfig": {
"ads": {},
"initialFetchTimeout": "0s",
"resourceApiVersion": "V3"
},
"serviceName": "outbound|80|version-v1|catalog.istioinaction.svc.cluster.local"
},
...
"metadata": {
"filterMetadata": {
"istio": {
"config": "/apis/networking.istio.io/v1alpha3/namespaces/istioinaction/destination-rule/catalog",
"default_original_port": 80,
"services": [
{
"host": "catalog.istioinaction.svc.cluster.local",
"name": "catalog",
"namespace": "istioinaction"
}
],
"subset": "version-v1"
...
# endpoint
docker exec -it myk8s-control-plane istioctl proxy-config endpoint deploy/istio-ingressgateway.istio-system | egrep 'ENDPOINT|istioinaction'
docker exec -it myk8s-control-plane istioctl proxy-config endpoint deploy/istio-ingressgateway.istio-system --cluster 'outbound|80|version-v1|catalog.istioinaction.svc.cluster.local'
ENDPOINT STATUS OUTLIER CHECK CLUSTER
10.10.0.16:3000 HEALTHY OK outbound|80|version-v1|catalog.istioinaction.svc.cluster.local
docker exec -it myk8s-control-plane istioctl proxy-config endpoint deploy/istio-ingressgateway.istio-system --cluster 'outbound|80|version-v1|catalog.istioinaction.svc.cluster.local' -o json
...
# istio-proxy (catalog)
docker exec -it myk8s-control-plane istioctl proxy-config cluster deploy/catalog.istioinaction --subset version-v1 -o json
...
"metadata": {
"filterMetadata": {
"istio": {
"config": "/apis/networking.istio.io/v1alpha3/namespaces/istioinaction/destination-rule/catalog",
"default_original_port": 80,
"services": [
{
"host": "catalog.istioinaction.svc.cluster.local",
"name": "catalog",
"namespace": "istioinaction"
}
],
"subset": "version-v1"
}
}
},
...
destination rule에 의해 subset을 기반으로 catalog 로만 트래픽이 간다.
5.2.5 Routing specific requests to v2
http 요청 헤더를 기반으로 v2로 보내는 방법을 알아본다.
#
cat ch5/catalog-vs-v2-request.yaml
apiVersion: networking.istio.io/v1alpha3
kind: VirtualService
metadata:
name: catalog-vs-from-gw
spec:
hosts:
- "catalog.istioinaction.io"
gateways:
- catalog-gateway
http:
- match:
- headers:
x-istio-cohort:
exact: "internal"
route:
- destination:
host: catalog
subset: version-v2
- route:
- destination:
host: catalog
subset: version-v1
kubectl apply -f ch5/catalog-vs-v2-request.yaml -n istioinaction
# 호출 테스트 : 여전히 v1
for i in {1..10}; do curl -s http://catalog.istioinaction.io:30000/items/ ; printf "\n\n"; done
# 요청 헤더 포함 호출 테스트 : v2!
curl http://catalog.istioinaction.io:30000/items -H "x-istio-cohort: internal"
# (옵션) 신규 터미널 : v2 반복 접속
while true; do curl -s http://catalog.istioinaction.io:30000/items/ -H "x-istio-cohort: internal" -I | head -n 1 ; date "+%Y-%m-%d %H:%M:%S" ; sleep 2; echo; done
# 상세 확인
# route 추가 : routes 에 2개의 route 확인 - 위에서 부터 적용되는 순서 중요!
docker exec -it myk8s-control-plane istioctl proxy-config routes deploy/istio-ingressgateway.istio-system --name http.8080
NAME DOMAINS MATCH VIRTUAL SERVICE
http.8080 catalog.istioinaction.io /* catalog-vs-from-gw.istioinaction
http.8080 catalog.istioinaction.io /* catalog-vs-from-gw.istioinaction
docker exec -it myk8s-control-plane istioctl proxy-config routes deploy/istio-ingressgateway.istio-system --name http.8080 -o json
...
"virtualHosts": [
{
"name": "catalog.istioinaction.io:80",
"domains": [
"catalog.istioinaction.io"
],
"routes": [
{
"match": {
"prefix": "/",
"caseSensitive": true,
"headers": [
{
"name": "x-istio-cohort",
"stringMatch": {
"exact": "internal"
}
}
]
},
"route": {
"cluster": "outbound|80|version-v2|catalog.istioinaction.svc.cluster.local",
"timeout": "0s",
...
{
"match": {
"prefix": "/"
},
"route": {
"cluster": "outbound|80|version-v1|catalog.istioinaction.svc.cluster.local",
...
#
docker exec -it myk8s-control-plane istioctl proxy-config cluster deploy/istio-ingressgateway.istio-system --fqdn catalog.istioinaction.svc.cluster.local
docker exec -it myk8s-control-plane istioctl proxy-config endpoint deploy/istio-ingressgateway.istio-system | egrep 'ENDPOINT|istioinaction'
# istio-proxy (catalog)에는 routes 정보가 아래 cluster 로 보내는 1개만 있다. 즉 istio-proxy(istio-ingressgateway)가 routes 분기 처리하는 것을 알 수 있다.
## "cluster": "outbound|80||catalog.istioinaction.svc.cluster.local"
docker exec -it myk8s-control-plane istioctl proxy-config routes deploy/catalog.istioinaction --name 80 -o json
docker exec -it myk8s-control-plane istioctl proxy-config routes deploy/catalog.istioinaction | grep catalog
80 catalog, catalog.istioinaction + 1 more... /*
위와같이 헤더를 포함하여 접속하게 되면

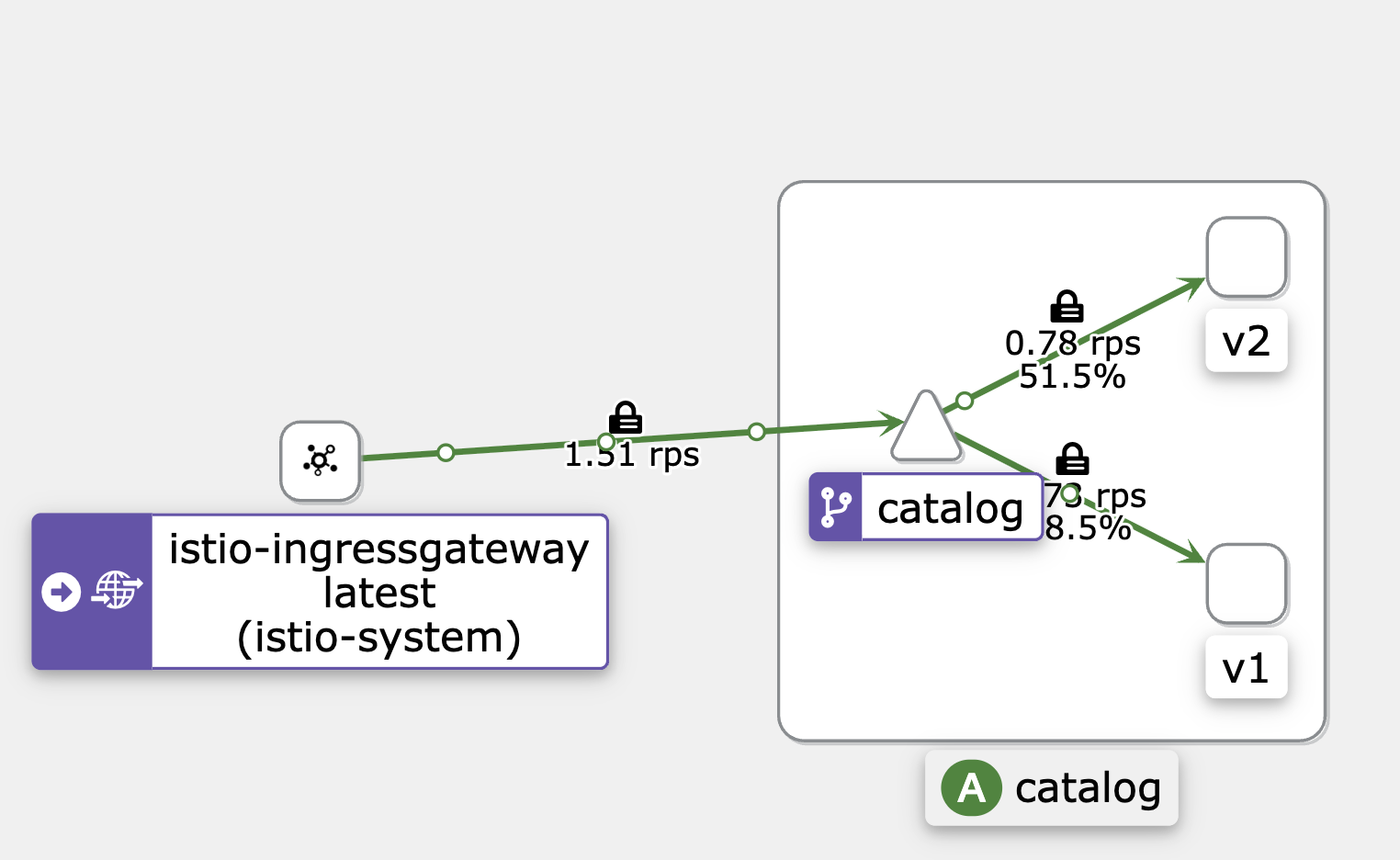

위와같이 일반 트래픽(0.1초 sleep 접속)외에 2초에 한번씩 접속해둔 트래픽이 흐르는것을 볼 수 있다.

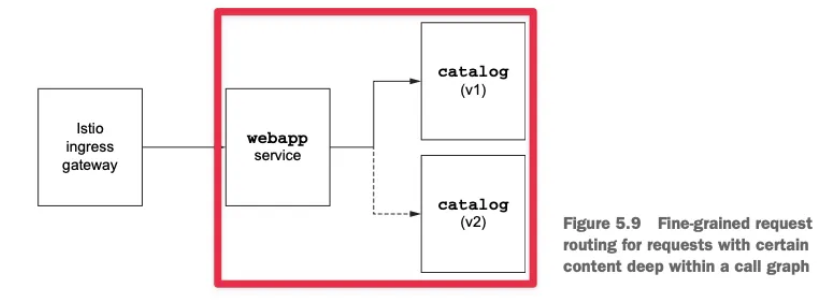

5.2.6 Routing deep within a call graph 호출 그래프 내 깊은 위치에서 라우팅 Mesh(Gateway)
이 스크린샷은 Istio를 사용해 마이크로서비스 아키텍처에서 트래픽을 세밀하게 제어하는 방법을 설명하고 있습니다.
- 왼쪽의 Istio ingress gateway는 외부에서 들어오는 요청을 받아 webapp service로 전달합니다.
- webapp service는 내부적으로 catalog 서비스의 두 버전(v1, v2) 중 하나를 호출합니다.
- 여기서 중요한 점은, 트래픽 라우팅(즉, 어떤 요청이 catalog v1으로 갈지, v2로 갈지 결정하는 것)이 반드시 ingress gateway에서만 일어나는 것이 아니라, 서비스 간 호출(예: webapp → catalog)처럼 호출 그래프 내의 더 깊은 위치에서도 적용될 수 있다는 점입니다.
- 즉, Istio의 VirtualService 같은 리소스를 활용하면, webapp에서 catalog로 가는 요청 중에서도 요청의 내용(예: 헤더, 경로, 파라미터 등)에 따라 세밀하게 트래픽을 분기할 수 있습니다.
- 이런 방식으로, 예를 들어 특정 조건을 만족하는 요청만 catalog v2로 보내고, 나머지는 v1으로 보내는 식의 "미세 조정된 트래픽 제어"가 가능합니다.
즉, 이 그림과 설명은 Istio가 단순히 외부 트래픽만 제어하는 게 아니라, 서비스 간 내부 호출까지도 세밀하게 트래픽을 라우팅할 수 있음을 보여줍니다.
# 초기화
kubectl delete gateway,virtualservice,destinationrule --all -n istioinaction
# webapp 기동
kubectl apply -n istioinaction -f services/webapp/kubernetes/webapp.yaml
kubectl apply -f services/catalog/kubernetes/catalog.yaml -n istioinaction # 이미 배포 상태
kubectl apply -f services/catalog/kubernetes/catalog-deployment-v2.yaml -n istioinaction # 이미 배포 상태
# 확인
kubectl get deploy,pod,svc,ep -n istioinaction
NAME READY UP-TO-DATE AVAILABLE AGE
deployment.apps/catalog 1/1 1 1 55m
deployment.apps/catalog-v2 1/1 1 1 48m
deployment.apps/webapp 1/1 1 1 42s
NAME READY STATUS RESTARTS AGE
pod/catalog-6cf4b97d-jxpb8 2/2 Running 0 55m
pod/catalog-v2-6df885b555-rg9f5 2/2 Running 0 48m
pod/webapp-7685bcb84-2q7rg 2/2 Running 0 42s
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
service/catalog ClusterIP 10.200.1.254 <none> 80/TCP 55m
service/webapp ClusterIP 10.200.1.61 <none> 80/TCP 42s
NAME ENDPOINTS AGE
endpoints/catalog 10.10.0.16:3000,10.10.0.17:3000 55m
endpoints/webapp 10.10.0.18:8080 42s
# Now, set up the Istio ingress gateway to route to the webapp service
cat services/webapp/istio/webapp-catalog-gw-vs.yaml
---
apiVersion: networking.istio.io/v1alpha3
kind: Gateway
metadata:
name: coolstore-gateway
spec:
selector:
istio: ingressgateway # use istio default controller
servers:
- port:
number: 80
name: http
protocol: HTTP
hosts:
- "webapp.istioinaction.io"
---
apiVersion: networking.istio.io/v1alpha3
kind: VirtualService
metadata:
name: webapp-virtualservice
spec:
hosts:
- "webapp.istioinaction.io"
gateways:
- coolstore-gateway
http:
- route:
- destination:
host: webapp
port:
number: 80
kubectl apply -f services/webapp/istio/webapp-catalog-gw-vs.yaml -n istioinaction
# 확인
kubectl get gw,vs -n istioinaction
NAME AGE
gateway.networking.istio.io/coolstore-gateway 3s
NAME GATEWAYS HOSTS AGE
virtualservice.networking.istio.io/webapp-virtualservice ["coolstore-gateway"] ["webapp.istioinaction.io"] 3s
# 도메인 질의를 위한 임시 설정 : 실습 완료 후에는 삭제 해둘 것
echo "127.0.0.1 webapp.istioinaction.io" | sudo tee -a /etc/hosts
cat /etc/hosts | tail -n 3
# 호출테스트 : 외부(web, curl) → ingressgw → webapp → catalog (v1, v2)
curl -s http://webapp.istioinaction.io:30000/api/catalog | jq
# 반복 호출테스트 : 신규터미널 2개에 아래 각각 실행 해두기
while true; do curl -s http://webapp.istioinaction.io:30000/api/catalog -I | head -n 1 ; date "+%Y-%m-%d %H:%M:%S" ; sleep 1; echo; done
while true; do curl -s http://webapp.istioinaction.io:30000/api/catalog -H "x-istio-cohort: internal" -I | head -n 1 ; date "+%Y-%m-%d %H:%M:%S" ; sleep 2; echo; done
# proxy-config : istio-ingressgateway
docker exec -it myk8s-control-plane istioctl proxy-config routes deploy/istio-ingressgateway.istio-system --name http.8080
NAME DOMAINS MATCH VIRTUAL SERVICE
http.8080 webapp.istioinaction.io /* webapp-virtualservice.istioinaction
=> route."cluster": "outbound|80||webapp.istioinaction.svc.cluster.local"
docker exec -it myk8s-control-plane istioctl proxy-config cluster deploy/istio-ingressgateway.istio-system | egrep 'webapp|catalog'
catalog.istioinaction.svc.cluster.local 80 - outbound EDS
webapp.istioinaction.svc.cluster.local 80 - outbound EDS
docker exec -it myk8s-control-plane istioctl proxy-config cluster deploy/istio-ingressgateway.istio-system --fqdn webapp.istioinaction.svc.cluster.local -o json
...
"name": "outbound|80||webapp.istioinaction.svc.cluster.local",
"type": "EDS",
...
docker exec -it myk8s-control-plane istioctl proxy-config endpoint deploy/istio-ingressgateway.istio-system --cluster 'outbound|80||webapp.istioinaction.svc.cluster.local'
ENDPOINT STATUS OUTLIER CHECK CLUSTER
10.10.0.18:8080 HEALTHY OK outbound|80||webapp.istioinaction.svc.cluster.local
# proxy-config : webapp
docker exec -it myk8s-control-plane istioctl proxy-config listener deploy/webapp.istioinaction
docker exec -it myk8s-control-plane istioctl proxy-config routes deploy/webapp.istioinaction
docker exec -it myk8s-control-plane istioctl proxy-config cluster deploy/webapp.istioinaction
docker exec -it myk8s-control-plane istioctl proxy-config endpoint deploy/webapp.istioinaction
# proxy-config : catalog
docker exec -it myk8s-control-plane istioctl proxy-config listener deploy/catalog.istioinaction
docker exec -it myk8s-control-plane istioctl proxy-config routes deploy/catalog.istioinaction
docker exec -it myk8s-control-plane istioctl proxy-config cluster deploy/catalog.istioinaction
docker exec -it myk8s-control-plane istioctl proxy-config endpoint deploy/catalog.istioinaction
# webapp istio-proxy 로그 활성화
# 신규 터미널
kubectl logs -n istioinaction -l app=webapp -c istio-proxy -f
# webapp istio-proxy 로그 활성화 적용
cat << EOF | kubectl apply -f -
apiVersion: telemetry.istio.io/v1alpha1
kind: Telemetry
metadata:
name: webapp
namespace: istioinaction
spec:
selector:
matchLabels:
app: webapp
accessLogging:
- providers:
- name: envoy #2 액세스 로그를 위한 프로바이더 설정
disabled: false #3 disable 를 false 로 설정해 활성화한다
EOF
# webapp → catalog 는 k8s service(clusterIP) 라우팅 사용 확인!
kubectl logs -n istioinaction -l app=webapp -c istio-proxy -f
[2025-04-18T13:27:57.178Z] "HEAD /api/catalog HTTP/1.1" 200 - via_upstream - "-" 0 0 8 8 "172.18.0.1" "curl/8.7.1" "8d425652-17a9-4b41-a21c-874acab3b1f4" "webapp.istioinaction.io:30000" "10.10.0.18:8080" inbound|8080|| 127.0.0.6:51809 10.10.0.18:8080 172.18.0.1:0 outbound_.80_._.webapp.istioinaction.svc.cluster.local default
=> 이 로그는 webapp 서비스의 사이드카 프록시가 클라이언트로부터 직접 HTTP 요청을 받은 장면이고, 이 요청을 10.10.0.18:8080 (즉, webapp 서비스의 실제 컨테이너)으로 보냄을 의미
[2025-04-18T13:27:58.237Z] "GET /items HTTP/1.1" 200 - via_upstream - "-" 0 502 2 2 "172.18.0.1" "beegoServer" "49b55b86-2505-4a5c-aadf-950d03705b87" "catalog.istioinaction:80" "10.10.0.16:3000" outbound|80||catalog.istioinaction.svc.cluster.local 10.10.0.18:45152 10.200.1.254:80 172.18.0.1:0 - default
=> 이 로그는 webapp 서비스가 catalog 서비스로 HTTP 요청을 보낸 상황이에요. Envoy는 catalog.istioinaction이라는 Kubernetes catalog 서비스(clusterIp 10.200.1.254:80)로 라우팅하고, 실제 Pod IP는 10.10.0.16:3000으로 연결되었어요.
...
위와같이 로그 활성화까지 진행한다.

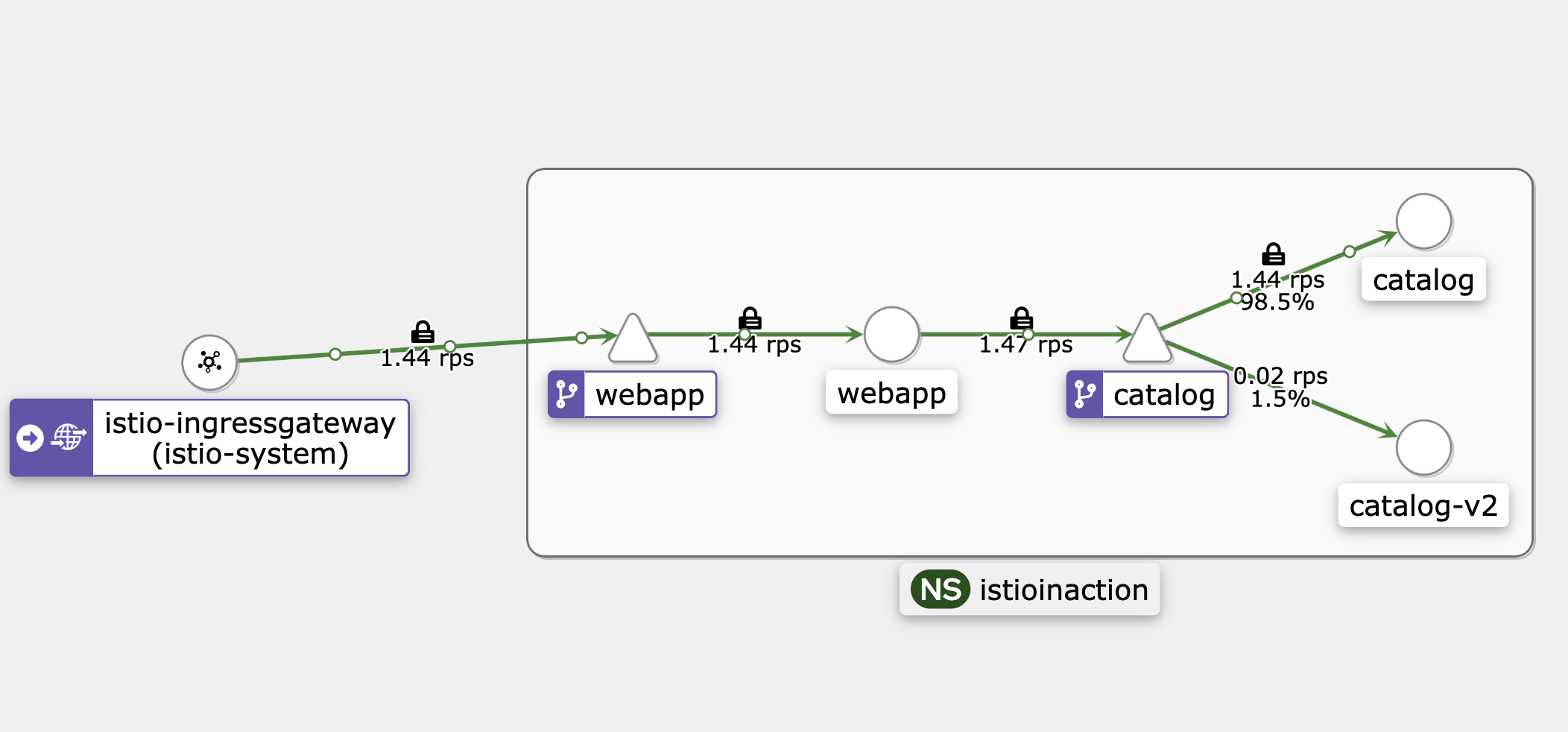

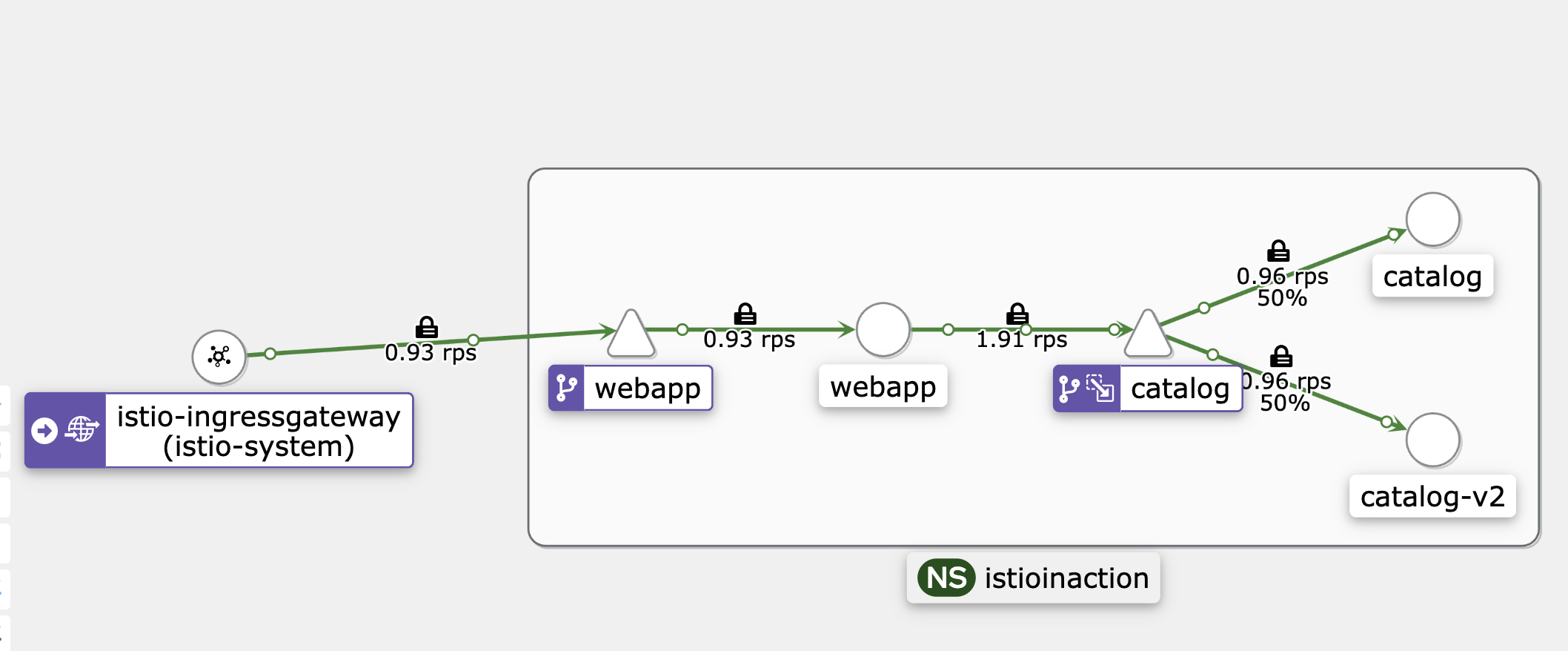

위와 같이 catalog VS에서 트래픽을 분산시킬 수 있다.
#
cat ch5/catalog-vs-v2-request-mesh.yaml
apiVersion: networking.istio.io/v1alpha3
kind: VirtualService
metadata:
name: catalog
spec:
hosts:
- catalog
gateways:
- mesh
http:
- match:
- headers:
x-istio-cohort:
exact: "internal"
route:
- destination:
host: catalog
subset: version-v2
- route:
- destination:
host: catalog
subset: version-v1
kubectl apply -f ch5/catalog-vs-v2-request-mesh.yaml -n istioinaction
# 반복 호출테스트 : 신규터미널 2개에 아래 각각 실행 >> v1, v2 각기 라우팅 확인
while true; do curl -s http://webapp.istioinaction.io:30000/api/catalog -I | head -n 1 ; date "+%Y-%m-%d %H:%M:%S" ; sleep 1; echo; done
while true; do curl -s http://webapp.istioinaction.io:30000/api/catalog -H "x-istio-cohort: internal" -I | head -n 1 ; date "+%Y-%m-%d %H:%M:%S" ; sleep 2; echo; done
# proxy-config (webapp) : 기존에 webapp 에서 catalog 로 VirtualService 추가된 2개 항목 확인
docker exec -it myk8s-control-plane istioctl proxy-config routes deploy/webapp.istioinaction | egrep 'NAME|catalog'
NAME DOMAINS MATCH VIRTUAL SERVICE
80 catalog, catalog.istioinaction + 1 more... /* catalog.istioinaction
80 catalog, catalog.istioinaction + 1 more... /* catalog.istioinaction
docker exec -it myk8s-control-plane istioctl proxy-config routes deploy/webapp.istioinaction --name 80 -o json > webapp-routes.json
cat webapp-routes.json | jq
...
"virtualHosts": [
{
"name": "catalog.istioinaction.svc.cluster.local:80",
"domains": [
"catalog.istioinaction.svc.cluster.local",
"catalog",
"catalog.istioinaction.svc",
"catalog.istioinaction",
"10.200.1.254"
],
"routes": [
{
"match": {
"prefix": "/",
"caseSensitive": true,
"headers": [
{
"name": "x-istio-cohort",
"stringMatch": {
"exact": "internal"
}
}
]
},
"route": {
"cluster": "outbound|80|version-v2|catalog.istioinaction.svc.cluster.local",
....
{
"match": {
"prefix": "/"
},
"route": {
"cluster": "outbound|80|version-v1|catalog.istioinaction.svc.cluster.local",
...
docker exec -it myk8s-control-plane istioctl proxy-config cluster deploy/webapp.istioinaction --fqdn catalog.istioinaction.svc.cluster.local
docker exec -it myk8s-control-plane istioctl proxy-config endpoint deploy/webapp.istioinaction | egrep 'ENDPOINT|catalog'
# proxy-config (catalog) : mesh 이므로 VS가 아래 routes(catalog)에도 적용됨
docker exec -it myk8s-control-plane istioctl proxy-config listener deploy/catalog.istioinaction
docker exec -it myk8s-control-plane istioctl proxy-config routes deploy/catalog.istioinaction
docker exec -it myk8s-control-plane istioctl proxy-config cluster deploy/catalog.istioinaction
docker exec -it myk8s-control-plane istioctl proxy-config endpoint deploy/catalog.istioinaction

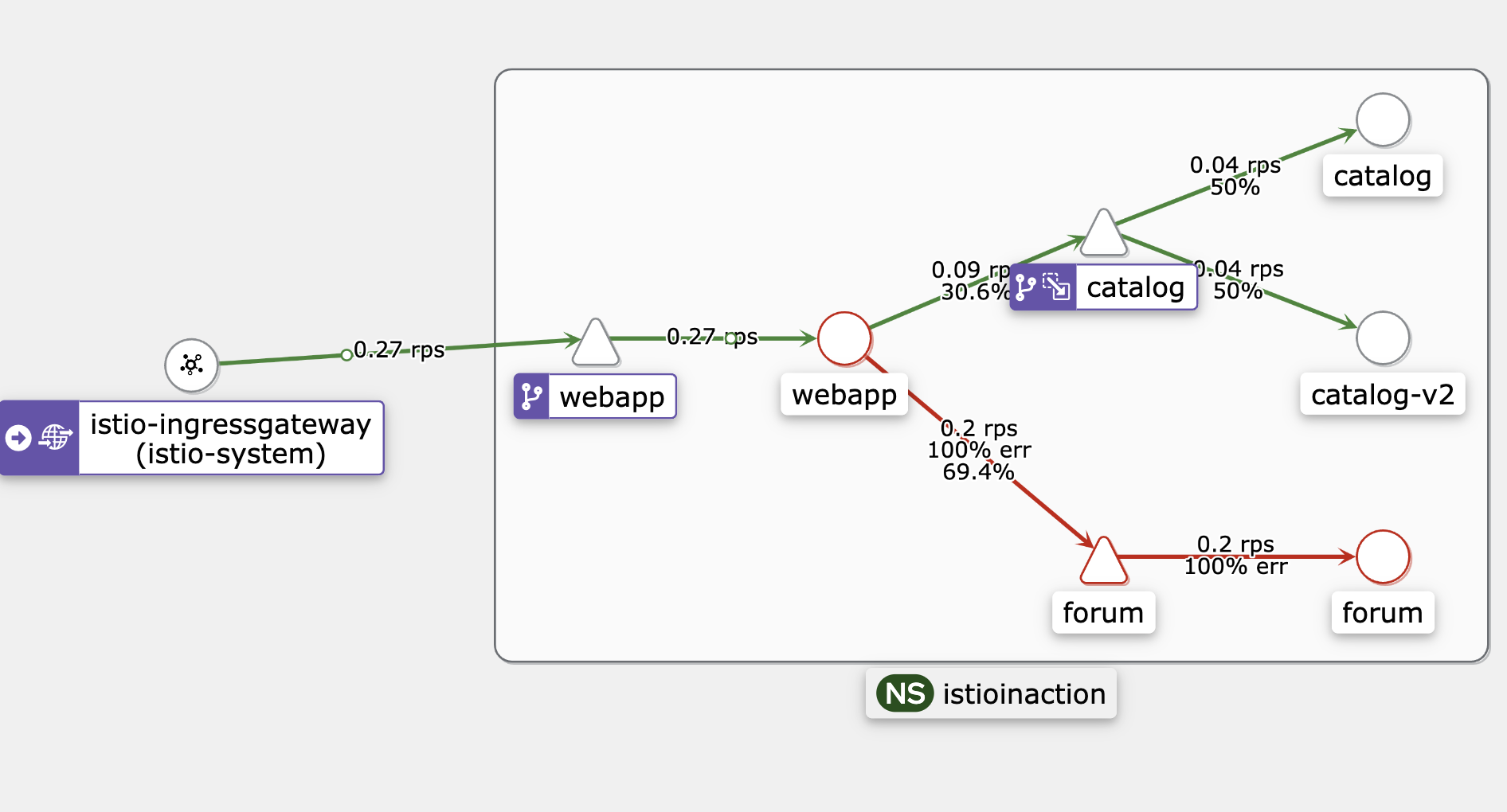

catalog VS에서 catalog-v2 파드로 트래픽이 흐르게끔 할 수 있다.
5.3 Traffic shifting (실습)
Istio의 가중치 기반 라우팅을 활용해 신규 버전(catalog v2)에 트래픽을 10%씩 점진적으로 분배함으로써 카나리 릴리스를 수행하고, 문제 발생 시 가중치 조정으로 빠르게 롤백할 수 있어 배포 위험을 최소화합니다.
# 이전 절부터 다음 서비스가 실행 중이다 : 파드에 labels 에 버전 정보 없을 경우 latest 설정되며, kiali 에 Workloads Details 에 'Missing Version' 표기됨
kubectl apply -f services/webapp/kubernetes/webapp.yaml -n istioinaction # 이미 배포 상태
kubectl apply -f services/catalog/kubernetes/catalog.yaml -n istioinaction # 이미 배포 상태
kubectl apply -f services/catalog/kubernetes/catalog-deployment-v2.yaml -n istioinaction # 이미 배포 상태
kubectl get deploy,rs,pod -n istioinaction --show-labels
NAME READY STATUS RESTARTS AGE LABELS
catalog-6cf4b97d-q4xv5 2/2 Running 0 19m app=catalog,...,service.istio.io/canonical-revision=v1,version=v1
catalog-v2-6df885b555-df7g4 2/2 Running 0 19m app=catalog,...,service.istio.io/canonical-revision=v2,version=v2
webapp-7685bcb84-skzgg 2/2 Running 0 2m48s app=webapp,...,service.istio.io/canonical-revision=latest
# 반복 호출테스트 : 신규터미널
while true; do curl -s http://webapp.istioinaction.io:30000/api/catalog ; date "+%Y-%m-%d %H:%M:%S" ; sleep 1; echo; done
# 모든 트래픽을 catalog service v1 으로 재설정하자
cat ch5/catalog-vs-v1-mesh.yaml
...
http:
- route:
- destination:
host: catalog
subset: version-v1
kubectl apply -f ch5/catalog-vs-v1-mesh.yaml -n istioinaction
# 호출테스트
curl -s http://webapp.istioinaction.io:30000/api/catalog | jq
#
cat ch5/catalog-vs-v2-10-90-mesh.yaml
apiVersion: networking.istio.io/v1alpha3
kind: VirtualService
metadata:
name: catalog
spec:
hosts:
- catalog
gateways:
- mesh
http:
- route:
- destination:
host: catalog
subset: version-v1
weight: 90
- destination:
host: catalog
subset: version-v2
weight: 10
kubectl apply -f ch5/catalog-vs-v2-10-90-mesh.yaml -n istioinaction
#
kubectl get vs -n istioinaction catalog
NAME GATEWAYS HOSTS AGE
catalog ["mesh"] ["catalog"] 112s
# 호출 테스트 : v2 호출 비중 확인
for i in {1..10}; do curl -s http://webapp.istioinaction.io:30000/api/catalog | grep -i imageUrl ; done | wc -l
for i in {1..100}; do curl -s http://webapp.istioinaction.io:30000/api/catalog | grep -i imageUrl ; done | wc -l

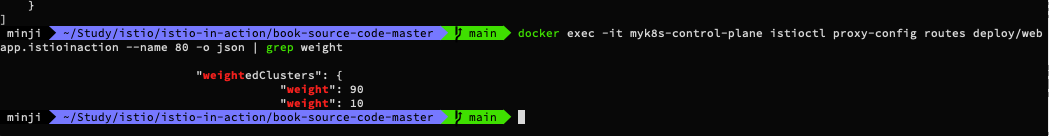

# proxy-config(webapp) : mesh 이므로 메시 내 모든 사이드카에 VS 적용
docker exec -it myk8s-control-plane istioctl proxy-config routes deploy/webapp.istioinaction --name 80 -o json
...
"route": {
"weightedClusters": {
"clusters": [
{
"name": "outbound|80|version-v1|catalog.istioinaction.svc.cluster.local",
"weight": 90
},
{
"name": "outbound|80|version-v2|catalog.istioinaction.svc.cluster.local",
"weight": 10
}
],
"totalWeight": 100
...
docker exec -it myk8s-control-plane istioctl proxy-config cluster deploy/webapp.istioinaction --fqdn catalog.istioinaction.svc.cluster.local
docker exec -it myk8s-control-plane istioctl proxy-config endpoint deploy/webapp.istioinaction | grep catalog
# proxy-config(catalog) : mesh 이므로 메시 내 모든 사이드카에 VS 적용
docker exec -it myk8s-control-plane istioctl proxy-config routes deploy/catalog.istioinaction --name 80 -o json
...
9:1 로 트래픽이 맞춰지는걸 볼 수 있다.
- 각 서비스 버전의 트래픽 가중치를 1에서 100 사이로 바꿀 수 있지만, 가중치 총합은 반드시 100이어야 한다.
- 그렇지 않으면 예기치 못한 트래픽 라우팅이 발생할 수 있다.
- v1, v2 외 다른 버전이 있을 경우, DestinationRule 에서 subnet 으로 선언해야 한다는 것도 유념하자.
5.3.1 (Automating) Canary releasing with Flagger (Progressive Delivery Operator for Kubernetes) - Link
Flagger는 Istio와 연동해 카나리 배포를 자동화하는 도구로, 릴리스 진행, 트래픽 분배, 모니터링, 롤백까지 모든 과정을 메트릭 기반으로 자동 처리하여 운영자의 수작업과 실수 가능성을 줄여줍니다
실습을 진행하기 위해 다음과 같이 기존 셋팅은 삭제한다.
# catalog-v2 와 트래픽 라우팅을 명시적으로 제어하는 VirtualService를 제거
kubectl delete virtualservice catalog -n istioinaction
kubectl delete deploy catalog-v2 -n istioinaction
kubectl delete service catalog -n istioinaction
kubectl delete destinationrule catalog -n istioinaction
# 남은 리소스 확인
kubectl get deploy,svc,ep -n istioinaction
NAME READY UP-TO-DATE AVAILABLE AGE
deployment.apps/catalog 1/1 1 1 77m
deployment.apps/webapp 1/1 1 1 78m
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
service/webapp ClusterIP 10.200.1.73 <none> 80/TCP 78m
NAME ENDPOINTS AGE
endpoints/webapp 10.10.0.19:8080 78m
kubectl get gw,vs -n istioinaction
NAME AGE
gateway.networking.istio.io/coolstore-gateway 73m
NAME GATEWAYS HOSTS AGE
virtualservice.networking.istio.io/webapp-virtualservice ["coolstore-gateway"] ["webapp.istioinaction.io"] 73m
- Flagger는 서비스 상태를 판단할 때 메트릭에 의존하며, 카나리 릴리스를 사용할 때 특히 그렇다.
- Flagger가 성공 메트릭을 사용하려면 프로메테우스를 설치해 이스티오 데이터 플레인을 수집해야 한다.
Flagger를 다음과 같이 설치한다.
# CRD 설치
kubectl apply -f https://raw.githubusercontent.com/fluxcd/flagger/main/artifacts/flagger/crd.yaml
kubectl get crd | grep flagger
alertproviders.flagger.app 2025-04-19T03:11:50Z
canaries.flagger.app 2025-04-19T03:11:50Z
metrictemplates.flagger.app 2025-04-19T03:11:50Z
# Helm 설치
helm repo add flagger https://flagger.app
helm install flagger flagger/flagger \
--namespace=istio-system \
--set crd.create=false \
--set meshProvider=istio \
--set metricServer=http://prometheus:9090
# 디플로이먼트 flagger 에 의해 배포된 파드 확인
kubectl get pod -n istio-system -l app.kubernetes.io/name=flagger
NAME READY STATUS RESTARTS AGE
flagger-6d4ffc5576-q78ls 1/1 Running 0 2m54s
# 시크릿
kubectl get secret -n istio-system | grep flagger-token
flagger-token-v2f5z kubernetes.io/service-account-token 3 4m11s
# 시크릿 확인 : ca.crt 는 k8s 루프 인증서
kubectl view-secret -n istio-system flagger-token-v2f5z --all
ca.crt='-----BEGIN CERTIFICATE-----
MIIC/jCCAeagAwIBAgIBADANBgkqhkiG9w0BAQsFADAVMRMwEQYDVQQDEwprdWJl
cm5ldGVzMB4XDTI1MDQxOTAxNDEyMVoXDTM1MDQxNzAxNDEyMVowFTETMBEGA1UE
AxMKa3ViZXJuZXRlczCCASIwDQYJKoZIhvcNAQEBBQADggEPADCCAQoCggEBAMzN
onEbSSXBHfHhJICwREU4EX4D0K2Bwg7SXNwZNl3QwwPOpjFoaRbr6Hdog88jmo8A
Mo/RDKDj+Lvr0FE3hBvm5igLndWgnjYqpIHfDq31AYvWCoJvbBQ/omDIal4u1HHI
8XNqEpxl3JhsV9M9pMEx2+Gvlp1og8qjbB3B5amutriNQom6VOG0HBzJQuvNG8op
2GhWD4IOQf3vfKltGE9Y/KzbBLajtPueMkHZr/kH4Qy/Xu9kSGc8lhdsxrRSqoTX
ytyr2rOe83vliKhGKYtkiWESIm35BcVF1rp+jl0nLGs8IMhmR5Ll9A9pZ5xsqFzN
ndg7DjpdcKKwCxzw9BsCAwEAAaNZMFcwDgYDVR0PAQH/BAQDAgKkMA8GA1UdEwEB
/wQFMAMBAf8wHQYDVR0OBBYEFPm+n2+NblRv8ZWaoVW4fMvmFzuNMBUGA1UdEQQO
MAyCCmt1YmVybmV0ZXMwDQYJKoZIhvcNAQELBQADggEBAFkDbnnWS+9u9AKnlih0
Cltedk01oId5I31SWzvfI1owgudBH6pGxs3dGeij5iNDlV2StDzG5mqUIW6Y5iXR
hVMUUl/GvscaoSqFb5cIEgfmzdDSsNm1eBON8HpoN4VuEyuRZn1O39JAYIzVQcwD
LgO/dTCZwqM6hs6LC2Qx/PlxlQLt3agT3sZWXkztbOjLpLCuqVrz0NIRzFS3M2hA
b1+ACPllYGIRiEpSNxzbybgjui4W8bt8W2AjTPuqXIB/TuEcQrgAzrVcQsVf2XID
nC+WEpmUURKxQ51dLpLLQgFfojz+LXrdrlGJ4hpcfj0aN5j221+rjHTnI6PrsQdT
qME=
-----END CERTIFICATE-----
'
namespace='istio-system'
token='eyJhbGciOiJSUzI1NiIsImtpZCI6InFIUnV5blBfSUVDaDQ0MUxyOXR2MFRqV1g5ekVjaU1wdWZvSDFXZXl6Z3cifQ.eyJpc3MiOiJrdWJlcm5ldGVzL3NlcnZpY2VhY2NvdW50Iiwia3ViZXJuZXRlcy5pby9zZXJ2aWNlYWNjb3VudC9uYW1lc3BhY2UiOiJpc3Rpby1zeXN0ZW0iLCJrdWJlcm5ldGVzLmlvL3NlcnZpY2VhY2NvdW50L3NlY3JldC5uYW1lIjoiZmxhZ2dlci10b2tlbi12MmY1eiIsImt1YmVybmV0ZXMuaW8vc2VydmljZWFjY291bnQvc2VydmljZS1hY2NvdW50Lm5hbWUiOiJmbGFnZ2VyIiwia3ViZXJuZXRlcy5pby9zZXJ2aWNlYWNjb3VudC9zZXJ2aWNlLWFjY291bnQudWlkIjoiNWIxZWM4MjUtODU4My00OGViLWI4MGMtNmYyNzEzZTBlMzA3Iiwic3ViIjoic3lzdGVtOnNlcnZpY2VhY2NvdW50OmlzdGlvLXN5c3RlbTpmbGFnZ2VyIn0.Eb14h5EKU9FfYZa3XkydrFFYUSk4gPYUM0j76Cbsb4XTtAL0U54-RfMiNcX5rfyK6WFOUhU5W6yuAChRhsl7TEzZCpgj3aVRNNe5TRsy-mYpG89FfBSpU0H6wmZyJnvHDcweo1eh-BLIThH6-_1GuUeJDc18WsapllkcHNIXiR_7gudgY7tfn29KoKxlv72K_HPYIerIsTGZe9tHr7K__lvl0Yz779yKNXKUlSerqho0-z2cPsmhFRR1KvPwrhi6UQck70s_snMlaecVJvkrYXCnEvsMkUwpaa6JmDmamKC3NNm9zWJYKtEt0fHHomZoJQFHHQCiYDTVkjYi8ErE2A'
# token 을 jtw.io 에서 Decoded 확인
{
"iss": "kubernetes/serviceaccount",
"kubernetes.io/serviceaccount/namespace": "istio-system",
"kubernetes.io/serviceaccount/secret.name": "flagger-token-v2f5z",
"kubernetes.io/serviceaccount/service-account.name": "flagger",
"kubernetes.io/serviceaccount/service-account.uid": "5b1ec825-8583-48eb-b80c-6f2713e0e307",
"sub": "system:serviceaccount:istio-system:flagger"
}
그리고 Flagger 카나리 리소스를 사용해서 카나리 릴리스에 대한 설정을 정의한다
- 이 Canary 리소스에서는 어떤 쿠버네티스 Deployment가 카나리 대상인지, 어떤 쿠버네티스 Service와 이스티오 VirtualService가 자동으로 만들어져야 하는지, 카나리를 어떻게 진행해야 하는지 등을 지정한다.
- Canary 리소스의 마지막 부분은 카나리를 얼마나 빨리 진행할지, 생존을 판단하기 위해 지켜볼 메트릭은 무엇인지, 성공을 판단할 임계값은 얼마인지를 기술하고 있다.
- 45초마다 카나리의 각 단계를 평가하고, 단계별로 트래픽을 10%씩 늘린다. 트래픽이 **50%에 도달하면 100%**로 바꾼다.
- 성공률 메트릭의 경우 1분 동안의 성공률이 99% 이상이어야 한다. 또한 P99(상위 99%) 요청 시간은 500ms까지 허용한다.
- 이 메트릭들이 연속으로 5회를 초과해 지정한 범위와 다르면, 롤백한다.
# cat ch5/flagger/catalog-release.yaml
apiVersion: flagger.app/v1beta1
kind: Canary
metadata:
name: catalog-release
namespace: istioinaction
spec:
targetRef: #1 카나리 대상 디플로이먼트 https://docs.flagger.app/usage/how-it-works#canary-target
apiVersion: apps/v1
kind: Deployment
name: catalog
progressDeadlineSeconds: 60
# Service / VirtualService Config
service: #2 서비스용 설정 https://docs.flagger.app/usage/how-it-works#canary-service
name: catalog
port: 80
targetPort: 3000
gateways:
- mesh
hosts:
- catalog
analysis: #3 카니리 진행 파라미터 https://docs.flagger.app/usage/how-it-works#canary-analysis
interval: 45s
threshold: 5
maxWeight: 50
stepWeight: 10
match:
- sourceLabels:
app: webapp
metrics: # https://docs.flagger.app/usage/metrics , https://docs.flagger.app/faq#metrics
- name: request-success-rate # built-in metric 요청 성공률
thresholdRange:
min: 99
interval: 1m
- name: request-duration # built-in metric 요청 시간
thresholdRange:
max: 500
interval: 30s
# 반복 호출테스트 : 신규터미널
while true; do curl -s http://webapp.istioinaction.io:30000/api/catalog -I | head -n 1 ; date "+%Y-%m-%d %H:%M:%S" ; sleep 1; echo; done
# flagger (operator) 가 catalog를 위한 canary 배포환경을 구성
kubectl apply -f ch5/flagger/catalog-release.yaml -n istioinaction
# flagger 로그 확인 : Service, Deployment, VirtualService 등을 설치하는 것을 확인할 수 있습니다.
kubectl logs -f deploy/flagger -n istio-system
...
# 확인

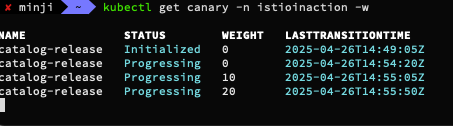

kubectl get canary -n istioinaction -w
NAME STATUS WEIGHT LASTTRANSITIONTIME
catalog-release Initializing 0 2025-04-19T05:10:00Z
catalog-release Initialized 0 2025-04-19T05:15:54Z
kubectl get canary -n istioinaction -owide
NAME STATUS WEIGHT SUSPENDED FAILEDCHECKS INTERVAL MIRROR STEPWEIGHT STEPWEIGHTS MAXWEIGHT LASTTRANSITIONTIME
catalog-release Initialized 0 0 45s 10 50 2025-04-19T05:15:54Z

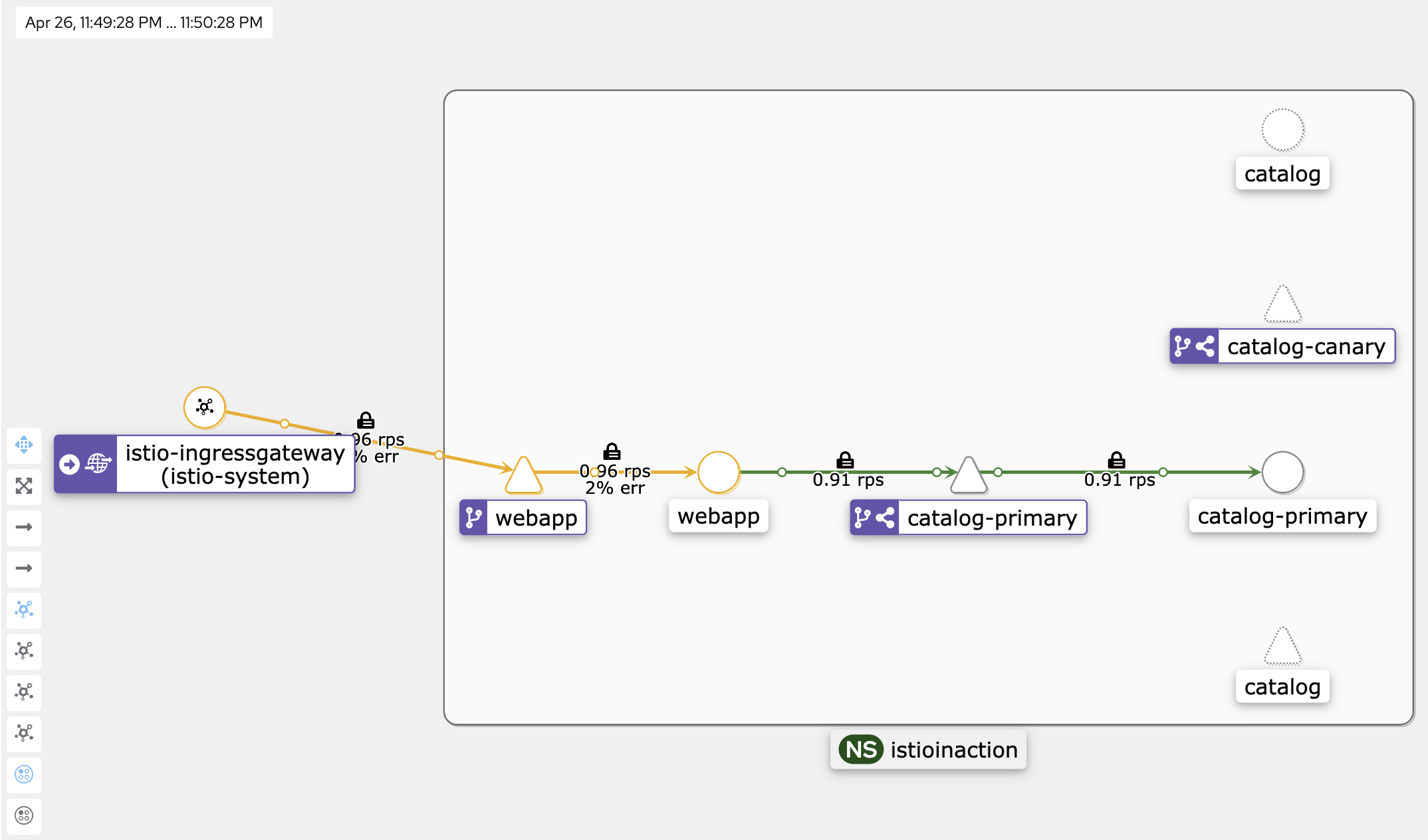

# flagger Initialized 동작 확인
## catalog-primary deployment/service 가 생성되어 있음, 기존 catalog deploy/service 는 파드가 0으로 됨
kubectl get deploy,svc,ep -n istioinaction -o wide
NAME READY UP-TO-DATE AVAILABLE AGE CONTAINERS IMAGES SELECTOR
deployment.apps/catalog 0/0 0 0 3h34m catalog istioinaction/catalog:latest app=catalog,version=v1
deployment.apps/catalog-primary 1/1 1 1 6m41s catalog istioinaction/catalog:latest app=catalog-primary
deployment.apps/webapp 1/1 1 1 3h36m webapp istioinaction/webapp:latest app=webapp
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE SELECTOR
service/catalog ClusterIP 10.200.1.168 <none> 80/TCP 5m56s app=catalog-primary
service/catalog-canary ClusterIP 10.200.1.242 <none> 80/TCP 6m41s app=catalog
service/catalog-primary ClusterIP 10.200.1.119 <none> 80/TCP 6m41s app=catalog-primary
service/webapp ClusterIP 10.200.1.73 <none> 80/TCP 3h36m app=webapp
NAME ENDPOINTS AGE
endpoints/catalog 10.10.0.23:3000 5m56s
endpoints/catalog-canary <none> 6m41s
endpoints/catalog-primary 10.10.0.23:3000 6m41s
endpoints/webapp 10.10.0.19:8080 3h36m
## VS catalog 생성되었음
kubectl get gw,vs -n istioinaction
NAME AGE
gateway.networking.istio.io/coolstore-gateway 137m
NAME GATEWAYS HOSTS AGE
virtualservice.networking.istio.io/catalog ["mesh"] ["catalog"] 8m17s
virtualservice.networking.istio.io/webapp-virtualservice ["coolstore-gateway"] ["webapp.istioinaction.io"] 137m
## VS catalog 확인
kubectl get vs -n istioinaction catalog -o yaml | kubectl neat
apiVersion: networking.istio.io/v1beta1
kind: VirtualService
metadata:
annotations:
helm.toolkit.fluxcd.io/driftDetection: disabled
kustomize.toolkit.fluxcd.io/reconcile: disabled
name: catalog
namespace: istioinaction
spec:
gateways:
- mesh
hosts:
- catalog
http:
- match:
- sourceLabels:
app: webapp
route:
- destination:
host: catalog-primary
weight: 100
- destination:
host: catalog-canary
weight: 0
- route:
- destination:
host: catalog-primary
weight: 100
# destinationrule 확인
kubectl get destinationrule -n istioinaction
NAME HOST AGE
catalog-canary catalog-canary 15m
catalog-primary catalog-primary 15m
kubectl get destinationrule -n istioinaction catalog-primary -o yaml | kubectl neat
apiVersion: networking.istio.io/v1beta1
kind: DestinationRule
metadata:
name: catalog-primary
namespace: istioinaction
spec:
host: catalog-primary
kubectl get destinationrule -n istioinaction catalog-canary -o yaml | kubectl neat
apiVersion: networking.istio.io/v1beta1
kind: DestinationRule
metadata:
name: catalog-canary
namespace: istioinaction
spec:
host: catalog-canary
#
docker exec -it myk8s-control-plane istioctl proxy-config routes deploy/webapp.istioinaction --name 80 -o json
docker exec -it myk8s-control-plane istioctl proxy-config routes deploy/webapp.istioinaction --name 80
NAME DOMAINS MATCH VIRTUAL SERVICE
80 catalog-canary, catalog-canary.istioinaction + 1 more... /*
80 catalog-primary, catalog-primary.istioinaction + 1 more... /*
80 catalog, catalog.istioinaction + 1 more... /* catalog.istioinaction
...
docker exec -it myk8s-control-plane istioctl proxy-config cluster deploy/webapp.istioinaction | egrep 'RULE|catalog'
SERVICE FQDN PORT SUBSET DIRECTION TYPE DESTINATION RULE
catalog-canary.istioinaction.svc.cluster.local 80 - outbound EDS catalog-canary.istioinaction
catalog-primary.istioinaction.svc.cluster.local 80 - outbound EDS catalog-primary.istioinaction
catalog.istioinaction.svc.cluster.local 80 - outbound EDS
docker exec -it myk8s-control-plane istioctl proxy-config cluster deploy/webapp.istioinaction --fqdn catalog.istioinaction.svc.cluster.local -o json
docker exec -it myk8s-control-plane istioctl proxy-config cluster deploy/webapp.istioinaction --fqdn catalog-primary.istioinaction.svc.cluster.local -o json
docker exec -it myk8s-control-plane istioctl proxy-config cluster deploy/webapp.istioinaction --fqdn catalog-canary.istioinaction.svc.cluster.local -o json
docker exec -it myk8s-control-plane istioctl proxy-config endpoint deploy/webapp.istioinaction | grep catalog
10.10.0.23:3000 HEALTHY OK outbound|80||catalog-primary.istioinaction.svc.cluster.local
10.10.0.23:3000 HEALTHY OK outbound|80||catalog.istioinaction.svc.cluster.local
# 해당 EDS에 메트릭 통계 값 0.
docker exec -it myk8s-control-plane istioctl proxy-config endpoint deploy/webapp.istioinaction --cluster 'outbound|80||catalog.istioinaction.svc.cluster.local' -o json
...
# 현재 EDS primary 에 메트릭 통계 값 출력 중. 해당 EDS 호출.
docker exec -it myk8s-control-plane istioctl proxy-config endpoint deploy/webapp.istioinaction --cluster 'outbound|80||catalog-primary.istioinaction.svc.cluster.local' -o json
...
- 지금까지는 기본 설정만 준비 했을 뿐, 실제 카나리는 수행하지 않았다.
- Flagger는 원본 디폴로이먼트 대상(여기서는 catalog 디플로이먼트
?catalog-primary가 아닌가?)의 변경 사항을 지켜보고, 카나리 디폴로이먼트(catalog-canary) 및 서비스(catalog-canary)를 생성하고, VirtualService 의 가중치를 조정한다.
# 반복 호출테스트 : 신규터미널1 - 부하 만들기
while true; do curl -s http://webapp.istioinaction.io:30000/api/catalog -I | head -n 1 ; date "+%Y-%m-%d %H:%M:%S" ; sleep 1; echo; done
# flagger 로그 확인 : 신규터미널2
kubectl logs -f deploy/flagger -n istio-system
{"level":"info","ts":"2025-04-19T05:15:54.453Z","caller":"controller/events.go:33","msg":"Initialization done! catalog-release.istioinaction","canary":"catalog-release.istioinaction"}
{"level":"info","ts":"2025-04-19T06:09:09.442Z","caller":"router/istio.go:414","msg":"Canary catalog-release.istioinaction uses HTTP service"}
{"level":"info","ts":"2025-04-19T06:09:09.444Z","caller":"controller/events.go:33","msg":"New revision detected! Scaling up catalog.istioinaction","canary":"catalog-release.istioinaction"}
{"level":"info","ts":"2025-04-19T06:09:54.441Z","caller":"router/istio.go:414","msg":"Canary catalog-release.istioinaction uses HTTP service"}
{"level":"info","ts":"2025-04-19T06:09:54.446Z","caller":"controller/events.go:33","msg":"Starting canary analysis for catalog.istioinaction","canary":"catalog-release.istioinaction"}
{"level":"info","ts":"2025-04-19T06:09:54.461Z","caller":"controller/events.go:33","msg":"Advance catalog-release.istioinaction canary weight 10","canary":"catalog-release.istioinaction"}
{"level":"info","ts":"2025-04-19T06:10:39.443Z","caller":"router/istio.go:414","msg":"Canary catalog-release.istioinaction uses HTTP service"}
{"level":"info","ts":"2025-04-19T06:10:39.469Z","caller":"controller/events.go:33","msg":"Advance catalog-release.istioinaction canary weight 20","canary":"catalog-release.istioinaction"}
{"level":"info","ts":"2025-04-19T06:11:24.437Z","caller":"router/istio.go:414","msg":"Canary catalog-release.istioinaction uses HTTP service"}
{"level":"info","ts":"2025-04-19T06:11:24.461Z","caller":"controller/events.go:33","msg":"Advance catalog-release.istioinaction canary weight 30","canary":"catalog-release.istioinaction"}
{"level":"info","ts":"2025-04-19T06:12:09.445Z","caller":"router/istio.go:414","msg":"Canary catalog-release.istioinaction uses HTTP service"}
{"level":"info","ts":"2025-04-19T06:12:09.472Z","caller":"controller/events.go:33","msg":"Advance catalog-release.istioinaction canary weight 40","canary":"catalog-release.istioinaction"}
{"level":"info","ts":"2025-04-19T06:12:54.429Z","caller":"router/istio.go:414","msg":"Canary catalog-release.istioinaction uses HTTP service"}
{"level":"info","ts":"2025-04-19T06:12:54.445Z","caller":"controller/events.go:33","msg":"Advance catalog-release.istioinaction canary weight 50","canary":"catalog-release.istioinaction"}
{"level":"info","ts":"2025-04-19T06:13:39.444Z","caller":"router/istio.go:414","msg":"Canary catalog-release.istioinaction uses HTTP service"}
{"level":"info","ts":"2025-04-19T06:13:39.453Z","caller":"controller/events.go:33","msg":"Copying catalog.istioinaction template spec to catalog-primary.istioinaction","canary":"catalog-release.istioinaction"}
{"level":"info","ts":"2025-04-19T06:14:24.438Z","caller":"router/istio.go:414","msg":"Canary catalog-release.istioinaction uses HTTP service"}
{"level":"info","ts":"2025-04-19T06:14:24.440Z","caller":"controller/events.go:33","msg":"Routing all traffic to primary","canary":"catalog-release.istioinaction"}
{"level":"info","ts":"2025-04-19T06:15:09.436Z","caller":"router/istio.go:414","msg":"Canary catalog-release.istioinaction uses HTTP service"}
{"level":"info","ts":"2025-04-19T06:15:09.642Z","caller":"controller/events.go:33","msg":"Promotion completed! Scaling down catalog.istioinaction","canary":"catalog-release.istioinaction"}
# flagger 상태 확인 : 신규터미널3
## 카나리는 Carary 오브젝트에 설정한 대로 45초마다 진행될 것이다.
## 트래픽의 50%가 카나리로 이동할 때까지는 단계별로 10%씩 증가한다.
## flagger가 메트릭에 문제가 없고 기준과 차이가 없다고 판단되면, 모든 트래픽이 카나리로 이동해 카나리가 기본 서비스로 승격 될 때까지 카나리가 진행된다.
## 만약 문제가 발생하면 flagger는 자동으로 카나리 릴리스를 롤백할 것이다.
kubectl get canary -n istioinaction -w
NAME STATUS WEIGHT LASTTRANSITIONTIME
catalog-release Initialized 0 2025-04-19T05:15:54Z
catalog-release Progressing 0 2025-04-19T06:09:09Z
catalog-release Progressing 10 2025-04-19T06:09:54Z # 45초 간격
catalog-release Progressing 20 2025-04-19T06:10:39Z
catalog-release Progressing 30 2025-04-19T06:11:24Z
catalog-release Progressing 40 2025-04-19T06:12:09Z
catalog-release Progressing 50 2025-04-19T06:12:54Z
catalog-release Promoting 0 2025-04-19T06:13:39Z
catalog-release Finalising 0 2025-04-19T06:14:24Z
catalog-release Succeeded 0 2025-04-19T06:15:09Z
# imageUrl 출력 (v2)을 포함하는 catalog deployment v2 배포
cat ch5/flagger/catalog-deployment-v2.yaml
apiVersion: apps/v1
kind: Deployment
metadata:
labels:
app: catalog
version: v1
name: catalog
spec:
replicas: 1
selector:
matchLabels:
app: catalog
version: v1
template:
metadata:
labels:
app: catalog
version: v1
spec:
containers:
- env:
- name: KUBERNETES_NAMESPACE
valueFrom:
fieldRef:
fieldPath: metadata.namespace
- name: SHOW_IMAGE
value: "true"
image: istioinaction/catalog:latest
imagePullPolicy: IfNotPresent
name: catalog
ports:
- containerPort: 3000
name: http
protocol: TCP
securityContext:
privileged: false
kubectl apply -f ch5/flagger/catalog-deployment-v2.yaml -n istioinaction
kubectl get vs -n istioinaction catalog -o yaml -w # catalog vs 에 가중치 변경 모니터링
---
route:
- destination:
host: catalog-primary
weight: 90
- destination:
host: catalog-canary
weight: 10
- route:
- destination:
host: catalog-primary
weight: 90
---
route:
- destination:
host: catalog-primary
weight: 80
- destination:
host: catalog-canary
weight: 20
- route:
- destination:
host: catalog-primary
weight: 80
---
route:
- destination:
host: catalog-primary
weight: 70
- destination:
host: catalog-canary
weight: 30
- route:
- destination:
host: catalog-primary
weight: 70
---
route:
- destination:
host: catalog-primary
weight: 60
- destination:
host: catalog-canary
weight: 40
- route:
- destination:
host: catalog-primary
weight: 60
---
route:
- destination:
host: catalog-primary
weight: 50
- destination:
host: catalog-canary
weight: 50
- route:
- destination:
host: catalog-primary
weight: 50
---
route:
- destination:
host: catalog-primary
weight: 100
- destination:
host: catalog-canary
weight: 0
- route:
- destination:
host: catalog-primary
weight: 100
---
# canary CRD 이벤트 확인
kubectl describe canary -n istioinaction catalog-release | grep Events: -A20
Events:
Type Reason Age From Message
---- ------ ---- ---- -------
Normal Synced 10m flagger New revision detected! Scaling up catalog.istioinaction
Normal Synced 9m54s flagger Starting canary analysis for catalog.istioinaction
Normal Synced 9m54s flagger Advance catalog-release.istioinaction canary weight 10
Normal Synced 9m9s flagger Advance catalog-release.istioinaction canary weight 20
Normal Synced 8m24s flagger Advance catalog-release.istioinaction canary weight 30
Normal Synced 7m39s flagger Advance catalog-release.istioinaction canary weight 40
Normal Synced 6m54s flagger Advance catalog-release.istioinaction canary weight 50
Normal Synced 6m9s flagger Copying catalog.istioinaction template spec to catalog-primary.istioinaction
Normal Synced 5m24s flagger Routing all traffic to primary
Normal Synced 4m39s flagger (combined from similar events): Promotion completed! Scaling down catalog.istioinaction
# 최종 v2 접속 확인
for i in {1..100}; do curl -s http://webapp.istioinaction.io:30000/api/catalog | grep -i imageUrl ; done | wc -l
100
위와같이 신규 버전을 배포하고 모니터링해본다.

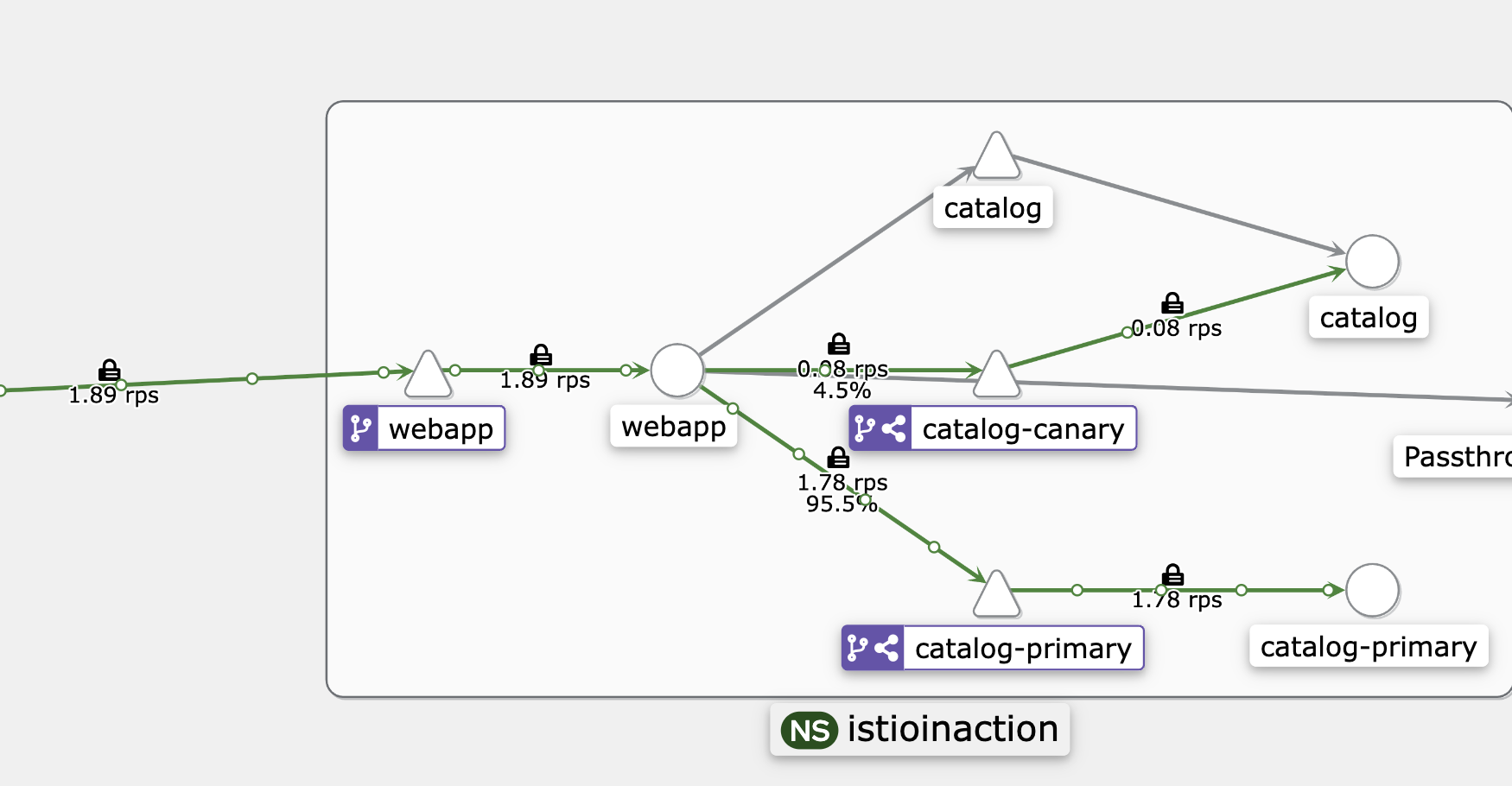

자동으로 WEIGHT이 오르고 있다. 그리고 당연하게 kiali에서는 트래픽이 점점 많이 흐르는것기 확인된다.
5.4 Reducing risk even further: Traffic mirroring
트래픽 미러링은 실제 운영 환경 트래픽을 복사해 별도의 서비스(catalog-v2)로 전송하되, 사용자 응답에는 영향을 주지 않는 방식입니다. 이를 통해 신규 버전의 동작을 실제 트래픽으로 검증하면서도 서비스 중단 위험을 제로에 가깝게 관리할 수 있습니다.
# cat ch5/catalog-vs-v2-mirror.yaml
apiVersion: networking.istio.io/v1alpha3
kind: VirtualService
metadata:
name: catalog
spec:
hosts:
- catalog
gateways:
- mesh
http:
- route:
- destination:
host: catalog
subset: version-v1
weight: 100
mirror:
host: catalog
subset: version-v2
# 반복 접속
while true; do curl -s http://webapp.istioinaction.io:30000/api/catalog -I | head -n 1 ; date "+%Y-%m-%d %H:%M:%S" ; sleep 1; echo; don
# catalog istio-proxy 로그 활성화
cat << EOF | kubectl apply -f -
apiVersion: telemetry.istio.io/v1alpha1
kind: Telemetry
metadata:
name: catalog
namespace: istioinaction
spec:
accessLogging:
- disabled: false
providers:
- name: envoy
selector:
matchLabels:
app: catalog
EOF
kubectl get telemetries -n istioinaction
NAME AGE
catalog 16s
webapp 5h49m
# istio-proxy 로그 확인 : 신규 터미널
kubectl logs -n istioinaction -l app=webapp -c istio-proxy -f
kubectl logs -n istioinaction -l app=catalog -c istio-proxy -f
kubectl logs -n istioinaction -l version=v1 -c istio-proxy -f
kubectl logs -n istioinaction -l app=catalog -l version=v2 -c istio-proxy -f
혹은
kubectl stern -n istioinaction -l app=catalog -c istio-proxy
# proxy-config : webapp
docker exec -it myk8s-control-plane istioctl proxy-config routes deploy/webapp.istioinaction | grep catalog
docker exec -it myk8s-control-plane istioctl proxy-config cluster deploy/webapp.istioinaction | grep catalog
docker exec -it myk8s-control-plane istioctl proxy-config endpoint deploy/webapp.istioinaction | grep catalog
# proxy-config : catalog
docker exec -it myk8s-control-plane istioctl proxy-config routes deploy/catalog.istioinaction | grep catalog
docker exec -it myk8s-control-plane istioctl proxy-config cluster deploy/catalog.istioinaction | grep catalog
docker exec -it myk8s-control-plane istioctl proxy-config endpoint deploy/catalog.istioinaction | grep catalog
# 미러링 VS 설정
kubectl apply -f ch5/catalog-vs-v2-mirror.yaml -n istioinaction
# v1 으로만 호출 확인
for i in {1..100}; do curl -s http://webapp.istioinaction.io:30000/api/catalog | grep -i imageUrl ; done | wc -l
0
# v1 app 로그 확인
kubectl logs -n istioinaction -l app=catalog -l version=v1 -c catalog -f
request path: /items
blowups: {}
number of blowups: 0
GET catalog.istioinaction:80 /items 200 502 - 0.375 ms
GET /items 200 0.375 ms - 502
...

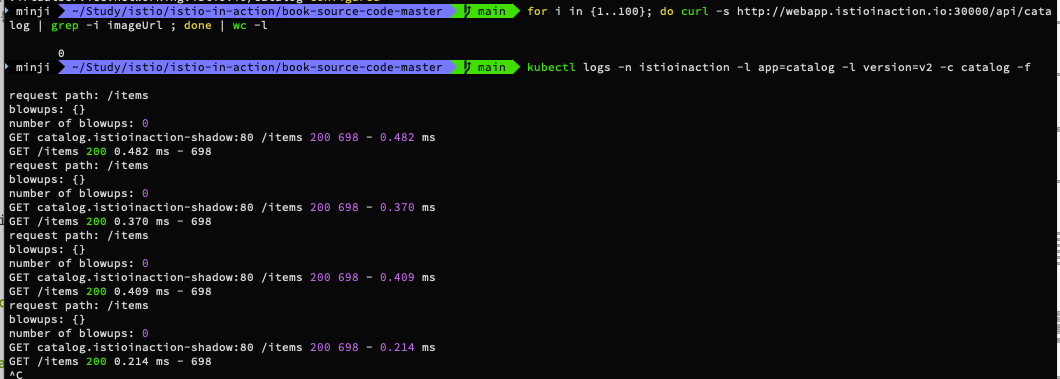

# v2 app 로그 확인 : 미러링된 트래픽이 catalog v2로 향할때, Host 헤더가 수정돼 미러링/섀도잉된 트래픽임을 나타낸다.
## 따라서 Host:catalog:8080 대신 Host:catalog-shadow:8080이 된다.
## -shadow 접미사가 붙은 요청을 받는 서비스는 그 요청이 미러링된 요청임을 식별할 수 있어, 요청을 처리할 때 고려할 수 있다
## 예를 들어, 응답이 버려질 테니 트랜잭션을 롤백하지 않거나 리소스를 많이 사용하는 호출을 하지 않는 것 등.
kubectl logs -n istioinaction -l app=catalog -l version=v2 -c catalog -f
request path: /items
blowups: {}
number of blowups: 0
GET catalog.istioinaction-shadow:80 /items 200 698 - 0.503 ms
GET /items 200 0.503 ms - 698
#
docker exec -it myk8s-control-plane istioctl proxy-config routes deploy/webapp.istioinaction --name 80 -o json > webapp-routes.json
cat webapp-routes.json
...
"route": {
"cluster": "outbound|80|version-v1|catalog.istioinaction.svc.cluster.local",
"timeout": "0s",
"retryPolicy": {
"retryOn": "connect-failure,refused-stream,unavailable,cancelled,retriable-status-codes",
"numRetries": 2,
"retryHostPredicate": [
{
"name": "envoy.retry_host_predicates.previous_hosts",
"typedConfig": {
"@type": "type.googleapis.com/envoy.extensions.retry.host.previous_hosts.v3.PreviousHostsPredicate"
}
}
],
"hostSelectionRetryMaxAttempts": "5",
"retriableStatusCodes": [
503
]
},
"requestMirrorPolicies": [
{
"cluster": "outbound|80|version-v2|catalog.istioinaction.svc.cluster.local",
"runtimeFraction": {
"defaultValue": {
"numerator": 100
}
},
"traceSampled": false
...
# 위 webapp과 상동 : 그거슨 mesh(gateway)이니까...
docker exec -it myk8s-control-plane istioctl proxy-config routes deploy/catalog.istioinaction --name 80 -o json > webapp-routes.json
cat catalog-routes.json
...
catalog에 미러링 표시가 추가된것을 볼 수 있다.
# Istio 메시 내부망에서 모든 mTLS 통신 기능 끄기 설정 : (참고) 특정 네임스페이스 등 세부 조절 설정 가능
cat <<EOF | kubectl apply -f -
apiVersion: security.istio.io/v1beta1
kind: PeerAuthentication
metadata:
name: default
namespace: istio-system
spec:
mtls:
mode: DISABLE
EOF
kubectl get PeerAuthentication -n istio-system
NAME MODE AGE
default DISABLE 6h13m
--------------------------------------------------------------------------------
# catalog v2 파드의 vnic 와 vritual-pair 인 control-plane 노드(?)의 veth 이름 찾기
## catalog v2 파드 IP 확인
C2IP=$(kubectl get pod -n istioinaction -l app=catalog -l version=v2 -o jsonpath='{.items[*].status.podIP}')
echo $C2IP
## veth 이름 확인
docker exec -it myk8s-control-plane ip -c route | grep $C2IP | awk '{ print $3 }'
C2VETH=$(docker exec -it myk8s-control-plane ip -c route | grep $C2IP | awk '{ print $3 }')
echo $C2VETH
veth853288c7 <- 해당 이름을 메모해두기
--------------------------------------------------------------------------------
# ngrep 확인(메모 정보 직접 기입!) : catalog v2 파드 tcp 3000
docker exec -it myk8s-control-plane sh -c "ngrep -tW byline -d veth4ede8164 '' 'tcp port 3000'"
## 요청
T 2025/04/19 08:13:56.766981 10.10.0.19:49446 -> 10.10.0.27:3000 [AP] #19
GET /items HTTP/1.1.
host: catalog.istioinaction-shadow:80.
user-agent: beegoServer.
x-envoy-attempt-count: 1.
x-forwarded-for: 172.18.0.1,10.10.0.19.
x-forwarded-proto: http.
x-request-id: 769c8e1f-2a2a-4498-b98d-0683c7c46281.
accept-encoding: gzip.
x-envoy-internal: true.
x-envoy-decorator-operation: catalog.istioinaction.svc.cluster.local:80/*.
x-envoy-peer-metadata: ChoKDkFQUF9DT05UQUlORVJTEggaBndlYmFwcAoaCgpDTFVTVEVSX0lEEgwaCkt1YmVybmV0ZXMKHAoMSU5TVEFOQ0VfSVBTEgwaCjEwLjEwLjAuMTkKGQoNSVNUSU9fVkVSU0lPThIIGgYxLjE3LjgKowEKBkxBQkVMUxKYASqVAQoPCgNhcHASCBoGd2ViYXBwCiQKGXNlY3VyaXR5LmlzdGlvLmlvL3Rsc01vZGUSBxoFaXN0aW8KKwofc2VydmljZS5pc3Rpby5pby9jYW5vbmljYWwtbmFtZRIIGgZ3ZWJhcHAKLwojc2VydmljZS5pc3Rpby5pby9jYW5vbmljYWwtcmV2aXNpb24SCBoGbGF0ZXN0ChoKB01FU0hfSUQSDxoNY2x1c3Rlci5sb2NhbAogCgROQU1FEhgaFndlYmFwcC03Njg1YmNiODQtc2t6Z2cKHAoJTkFNRVNQQUNFEg8aDWlzdGlvaW5hY3Rpb24KUAoFT1dORVISRxpFa3ViZXJuZXRlczovL2FwaXMvYXBwcy92MS9uYW1lc3BhY2VzL2lzdGlvaW5hY3Rpb24vZGVwbG95bWVudHMvd2ViYXBwChcKEVBMQVRGT1JNX01FVEFEQVRBEgIqAAoZCg1XT1JLTE9BRF9OQU1FEggaBndlYmFwcA==.
x-envoy-peer-metadata-id: sidecar~10.10.0.19~webapp-7685bcb84-skzgg.istioinaction~istioinaction.svc.cluster.local.
x-b3-traceid: 8a650108ee32974ad419ff2948d9f8f2.
x-b3-spanid: 12c05a3f651b36fa.
x-b3-parentspanid: 2c77705aee579141.
x-b3-sampled: 0.
.
## 응답
T 2025/04/19 08:13:56.770458 10.10.0.27:3000 -> 10.10.0.19:49446 [AP] #20
HTTP/1.1 200 OK.
x-powered-by: Express.
vary: Origin, Accept-Encoding.
access-control-allow-credentials: true.
cache-control: no-cache.
pragma: no-cache.
expires: -1.
content-type: application/json; charset=utf-8.
content-length: 698.
etag: W/"2ba-8igEisu4O69h8jWIFgUqgmp7D5o".
date: Sat, 19 Apr 2025 08:13:56 GMT.
x-envoy-upstream-service-time: 2.
x-envoy-peer-metadata: ChsKDkFQUF9DT05UQUlORVJTEgkaB2NhdGFsb2cKGgoKQ0xVU1RFUl9JRBIMGgpLdWJlcm5ldGVzChwKDElOU1RBTkNFX0lQUxIMGgoxMC4xMC4wLjI3ChkKDUlTVElPX1ZFUlNJT04SCBoGMS4xNy44CrIBCgZMQUJFTFMSpwEqpAEKEAoDYXBwEgkaB2NhdGFsb2cKJAoZc2VjdXJpdHkuaXN0aW8uaW8vdGxzTW9kZRIHGgVpc3RpbwosCh9zZXJ2aWNlLmlzdGlvLmlvL2Nhbm9uaWNhbC1uYW1lEgkaB2NhdGFsb2cKKwojc2VydmljZS5pc3Rpby5pby9jYW5vbmljYWwtcmV2aXNpb24SBBoCdjIKDwoHdmVyc2lvbhIEGgJ2MgoaCgdNRVNIX0lEEg8aDWNsdXN0ZXIubG9jYWwKJQoETkFNRRIdGhtjYXRhbG9nLXYyLTZkZjg4NWI1NTUtbjlueHcKHAoJTkFNRVNQQUNFEg8aDWlzdGlvaW5hY3Rpb24KVAoFT1dORVISSxpJa3ViZXJuZXRlczovL2FwaXMvYXBwcy92MS9uYW1lc3BhY2VzL2lzdGlvaW5hY3Rpb24vZGVwbG95bWVudHMvY2F0YWxvZy12MgoXChFQTEFURk9STV9NRVRBREFUQRICKgAKHQoNV09SS0xPQURfTkFNRRIMGgpjYXRhbG9nLXYy.
x-envoy-peer-metadata-id: sidecar~10.10.0.27~catalog-v2-6df885b555-n9nxw.istioinaction~istioinaction.svc.cluster.local.
server: istio-envoy.
.
[
{
"id": 1,
"color": "amber",
"department": "Eyewear",
"name": "Elinor Glasses",
"price": "282.00",
"imageUrl": "http://lorempixel.com/640/480"
},
...
위와같이 패킷덤프를 하기 위한 설정을 추가한다.
미러링된 대상으로 트래픽이 흐르는게 의아했다. 역시나 실습에서 잘 설명해준다.
--------------------------------------------------------------------------------
# webapp 파드의 vnic 와 vritual-pair 인 control-plane 노드(?)의 veth 이름 찾기
## webapp 파드 IP 확인
WEBIP=$(kubectl get pod -n istioinaction -l app=webapp -o jsonpath='{.items[*].status.podIP}')
echo $WEBIP
## veth 이름 확인
docker exec -it myk8s-control-plane ip -c route | grep $WEBIP | awk '{ print $3 }'
WEBVETH=$(docker exec -it myk8s-control-plane ip -c route | grep $WEBIP | awk '{ print $3 }')
echo $WEBVETH
vetha33715c3 <- 해당 이름을 메모해두기
--------------------------------------------------------------------------------
# ngrep 확인(메모 정보 직접 기입!) : webapp 파드 tcp 8080
## => 아래 tcp 3000에서 미러링 응답이 있지만 8080에 없다는건, webapp istio-proxy 가 최초 외부 요청자에게는 전달하지 않고 무시(drop?).
docker exec -it myk8s-control-plane sh -c "ngrep -tW byline -d vetha33715c3 '' 'tcp port 8080'"
## 요청
T 2025/04/19 08:16:05.698957 10.10.0.8:39476 -> 10.10.0.19:8080 [AP] #10
HEAD /api/catalog HTTP/1.1.
host: webapp.istioinaction.io:30000.
user-agent: curl/8.7.1.
accept: */*.
x-forwarded-for: 172.18.0.1.
x-forwarded-proto: http.
x-envoy-internal: true.
x-request-id: a6cee7e5-277a-420d-a41f-78f7ca4266a4.
x-envoy-decorator-operation: webapp.istioinaction.svc.cluster.local:80/*.
x-envoy-peer-metadata: ChQKDkFQUF9DT05UQUlORVJTEgIaAAoaCgpDTFVTVEVSX0lEEgwaCkt1YmVybmV0ZXMKGwoMSU5TVEFOQ0VfSVBTEgsaCTEwLjEwLjAuOAoZCg1JU1RJT19WRVJTSU9OEggaBjEuMTcuOAqcAwoGTEFCRUxTEpEDKo4DCh0KA2FwcBIWGhRpc3Rpby1pbmdyZXNzZ2F0ZXdheQoTCgVjaGFydBIKGghnYXRld2F5cwoUCghoZXJpdGFnZRIIGgZUaWxsZXIKNgopaW5zdGFsbC5vcGVyYXRvci5pc3Rpby5pby9vd25pbmctcmVzb3VyY2USCRoHdW5rbm93bgoZCgVpc3RpbxIQGg5pbmdyZXNzZ2F0ZXdheQoZCgxpc3Rpby5pby9yZXYSCRoHZGVmYXVsdAowChtvcGVyYXRvci5pc3Rpby5pby9jb21wb25lbnQSERoPSW5ncmVzc0dhdGV3YXlzChIKB3JlbGVhc2USBxoFaXN0aW8KOQofc2VydmljZS5pc3Rpby5pby9jYW5vbmljYWwtbmFtZRIWGhRpc3Rpby1pbmdyZXNzZ2F0ZXdheQovCiNzZXJ2aWNlLmlzdGlvLmlvL2Nhbm9uaWNhbC1yZXZpc2lvbhIIGgZsYXRlc3QKIgoXc2lkZWNhci5pc3Rpby5pby9pbmplY3QSBxoFZmFsc2UKGgoHTUVTSF9JRBIPGg1jbHVzdGVyLmxvY2FsCi4KBE5BTUUSJhokaXN0aW8taW5ncmVzc2dhdGV3YXktOTk2YmM2YmI2LThzY3BwChsKCU5BTUVTUEFDRRIOGgxpc3Rpby1zeXN0ZW0KXQoFT1dORVISVBpSa3ViZXJuZXRlczovL2FwaXMvYXBwcy92MS9uYW1lc3BhY2VzL2lzdGlvLXN5c3RlbS9kZXBsb3ltZW50cy9pc3Rpby1pbmdyZXNzZ2F0ZXdheQoXChFQTEFURk9STV9NRVRBREFUQRICKgAKJwoNV09SS0xPQURfTkFNRRIWGhRpc3Rpby1pbmdyZXNzZ2F0ZXdheQ==.
x-envoy-peer-metadata-id: router~10.10.0.8~istio-ingressgateway-996bc6bb6-8scpp.istio-system~istio-system.svc.cluster.local.
x-envoy-attempt-count: 1.
x-b3-traceid: d07b1cb671a13906948c4e8cdb04fc5f.
x-b3-spanid: 948c4e8cdb04fc5f.
x-b3-sampled: 0.
.
## 응답
T 2025/04/19 08:16:05.708158 10.10.0.19:8080 -> 10.10.0.8:39476 [AP] #11
HTTP/1.1 200 OK.
content-length: 357.
content-type: application/json; charset=utf-8.
date: Sat, 19 Apr 2025 08:16:05 GMT.
x-envoy-upstream-service-time: 8.
x-envoy-peer-metadata: ChoKDkFQUF9DT05UQUlORVJTEggaBndlYmFwcAoaCgpDTFVTVEVSX0lEEgwaCkt1YmVybmV0ZXMKHAoMSU5TVEFOQ0VfSVBTEgwaCjEwLjEwLjAuMTkKGQoNSVNUSU9fVkVSU0lPThIIGgYxLjE3LjgKowEKBkxBQkVMUxKYASqVAQoPCgNhcHASCBoGd2ViYXBwCiQKGXNlY3VyaXR5LmlzdGlvLmlvL3Rsc01vZGUSBxoFaXN0aW8KKwofc2VydmljZS5pc3Rpby5pby9jYW5vbmljYWwtbmFtZRIIGgZ3ZWJhcHAKLwojc2VydmljZS5pc3Rpby5pby9jYW5vbmljYWwtcmV2aXNpb24SCBoGbGF0ZXN0ChoKB01FU0hfSUQSDxoNY2x1c3Rlci5sb2NhbAogCgROQU1FEhgaFndlYmFwcC03Njg1YmNiODQtc2t6Z2cKHAoJTkFNRVNQQUNFEg8aDWlzdGlvaW5hY3Rpb24KUAoFT1dORVISRxpFa3ViZXJuZXRlczovL2FwaXMvYXBwcy92MS9uYW1lc3BhY2VzL2lzdGlvaW5hY3Rpb24vZGVwbG95bWVudHMvd2ViYXBwChcKEVBMQVRGT1JNX01FVEFEQVRBEgIqAAoZCg1XT1JLTE9BRF9OQU1FEggaBndlYmFwcA==.
x-envoy-peer-metadata-id: sidecar~10.10.0.19~webapp-7685bcb84-skzgg.istioinaction~istioinaction.svc.cluster.local.
server: istio-envoy.
.
# ngrep 확인(메모 정보 직접 기입!) : webapp 파드 tcp 3000
docker exec -it myk8s-control-plane sh -c "ngrep -tW byline -d vetha33715c3 '' 'tcp port 3000'"
## webapp 파드가 catalog v1 요청
T 2025/04/19 08:19:17.965769 10.10.0.19:59682 -> 10.10.0.26:3000 [AP] #7
GET /items HTTP/1.1.
host: catalog.istioinaction:80.
user-agent: beegoServer.
x-envoy-attempt-count: 1.
x-forwarded-for: 172.18.0.1.
x-forwarded-proto: http.
x-request-id: c5918c18-4d42-4a15-9a47-3e0722239fe4.
accept-encoding: gzip.
x-envoy-internal: true.
x-envoy-decorator-operation: catalog.istioinaction.svc.cluster.local:80/*.
x-envoy-peer-metadata: ChoKDkFQUF9DT05UQUlORVJTEggaBndlYmFwcAoaCgpDTFVTVEVSX0lEEgwaCkt1YmVybmV0ZXMKHAoMSU5TVEFOQ0VfSVBTEgwaCjEwLjEwLjAuMTkKGQoNSVNUSU9fVkVSU0lPThIIGgYxLjE3LjgKowEKBkxBQkVMUxKYASqVAQoPCgNhcHASCBoGd2ViYXBwCiQKGXNlY3VyaXR5LmlzdGlvLmlvL3Rsc01vZGUSBxoFaXN0aW8KKwofc2VydmljZS5pc3Rpby5pby9jYW5vbmljYWwtbmFtZRIIGgZ3ZWJhcHAKLwojc2VydmljZS5pc3Rpby5pby9jYW5vbmljYWwtcmV2aXNpb24SCBoGbGF0ZXN0ChoKB01FU0hfSUQSDxoNY2x1c3Rlci5sb2NhbAogCgROQU1FEhgaFndlYmFwcC03Njg1YmNiODQtc2t6Z2cKHAoJTkFNRVNQQUNFEg8aDWlzdGlvaW5hY3Rpb24KUAoFT1dORVISRxpFa3ViZXJuZXRlczovL2FwaXMvYXBwcy92MS9uYW1lc3BhY2VzL2lzdGlvaW5hY3Rpb24vZGVwbG95bWVudHMvd2ViYXBwChcKEVBMQVRGT1JNX01FVEFEQVRBEgIqAAoZCg1XT1JLTE9BRF9OQU1FEggaBndlYmFwcA==.
x-envoy-peer-metadata-id: sidecar~10.10.0.19~webapp-7685bcb84-skzgg.istioinaction~istioinaction.svc.cluster.local.
x-b3-traceid: acea9966a116ec369261bf1007049ccf.
x-b3-spanid: a9db407fee14ea00.
x-b3-parentspanid: 88ea1c8edba97e58.
x-b3-sampled: 0.
.
## webapp 파드가 catalog v2 미러링 전달
T 2025/04/19 08:19:17.965805 10.10.0.19:49454 -> 10.10.0.27:3000 [AP] #8
GET /items HTTP/1.1.
host: catalog.istioinaction-shadow:80.
user-agent: beegoServer.
x-envoy-attempt-count: 1.
x-forwarded-for: 172.18.0.1,10.10.0.19.
x-forwarded-proto: http.
x-request-id: c5918c18-4d42-4a15-9a47-3e0722239fe4.
accept-encoding: gzip.
x-envoy-internal: true.
x-envoy-decorator-operation: catalog.istioinaction.svc.cluster.local:80/*.
x-envoy-peer-metadata: ChoKDkFQUF9DT05UQUlORVJTEggaBndlYmFwcAoaCgpDTFVTVEVSX0lEEgwaCkt1YmVybmV0ZXMKHAoMSU5TVEFOQ0VfSVBTEgwaCjEwLjEwLjAuMTkKGQoNSVNUSU9fVkVSU0lPThIIGgYxLjE3LjgKowEKBkxBQkVMUxKYASqVAQoPCgNhcHASCBoGd2ViYXBwCiQKGXNlY3VyaXR5LmlzdGlvLmlvL3Rsc01vZGUSBxoFaXN0aW8KKwofc2VydmljZS5pc3Rpby5pby9jYW5vbmljYWwtbmFtZRIIGgZ3ZWJhcHAKLwojc2VydmljZS5pc3Rpby5pby9jYW5vbmljYWwtcmV2aXNpb24SCBoGbGF0ZXN0ChoKB01FU0hfSUQSDxoNY2x1c3Rlci5sb2NhbAogCgROQU1FEhgaFndlYmFwcC03Njg1YmNiODQtc2t6Z2cKHAoJTkFNRVNQQUNFEg8aDWlzdGlvaW5hY3Rpb24KUAoFT1dORVISRxpFa3ViZXJuZXRlczovL2FwaXMvYXBwcy92MS9uYW1lc3BhY2VzL2lzdGlvaW5hY3Rpb24vZGVwbG95bWVudHMvd2ViYXBwChcKEVBMQVRGT1JNX01FVEFEQVRBEgIqAAoZCg1XT1JLTE9BRF9OQU1FEggaBndlYmFwcA==.
x-envoy-peer-metadata-id: sidecar~10.10.0.19~webapp-7685bcb84-skzgg.istioinaction~istioinaction.svc.cluster.local.
x-b3-traceid: acea9966a116ec369261bf1007049ccf.
x-b3-spanid: 06a47967e15bebdf.
x-b3-parentspanid: a9db407fee14ea00.
x-b3-sampled: 0.
.
## catalog v1 에서 응답 받음
T 2025/04/19 08:19:17.968372 10.10.0.26:3000 -> 10.10.0.19:59682 [AP] #11
HTTP/1.1 200 OK.
x-powered-by: Express.
vary: Origin, Accept-Encoding.
access-control-allow-credentials: true.
cache-control: no-cache.
pragma: no-cache.
expires: -1.
content-type: application/json; charset=utf-8.
content-length: 502.
etag: W/"1f6-ih2h+hDQ0yLLcKIlBvwkWbyQGK4".
date: Sat, 19 Apr 2025 08:19:17 GMT.
x-envoy-upstream-service-time: 1.
x-envoy-peer-metadata: ChsKDkFQUF9DT05UQUlORVJTEgkaB2NhdGFsb2cKGgoKQ0xVU1RFUl9JRBIMGgpLdWJlcm5ldGVzChwKDElOU1RBTkNFX0lQUxIMGgoxMC4xMC4wLjI2ChkKDUlTVElPX1ZFUlNJT04SCBoGMS4xNy44CrIBCgZMQUJFTFMSpwEqpAEKEAoDYXBwEgkaB2NhdGFsb2cKJAoZc2VjdXJpdHkuaXN0aW8uaW8vdGxzTW9kZRIHGgVpc3RpbwosCh9zZXJ2aWNlLmlzdGlvLmlvL2Nhbm9uaWNhbC1uYW1lEgkaB2NhdGFsb2cKKwojc2VydmljZS5pc3Rpby5pby9jYW5vbmljYWwtcmV2aXNpb24SBBoCdjEKDwoHdmVyc2lvbhIEGgJ2MQoaCgdNRVNIX0lEEg8aDWNsdXN0ZXIubG9jYWwKIgoETkFNRRIaGhhjYXRhbG9nLTZkNWI5YmJiNjYtdnpnNGoKHAoJTkFNRVNQQUNFEg8aDWlzdGlvaW5hY3Rpb24KUQoFT1dORVISSBpGa3ViZXJuZXRlczovL2FwaXMvYXBwcy92MS9uYW1lc3BhY2VzL2lzdGlvaW5hY3Rpb24vZGVwbG95bWVudHMvY2F0YWxvZwoXChFQTEFURk9STV9NRVRBREFUQRICKgAKGgoNV09SS0xPQURfTkFNRRIJGgdjYXRhbG9n.
x-envoy-peer-metadata-id: sidecar~10.10.0.26~catalog-6d5b9bbb66-vzg4j.istioinaction~istioinaction.svc.cluster.local.
server: istio-envoy.
.
[
{
"id": 1,
"color": "amber",
"department": "Eyewear",
"name": "Elinor Glasses",
"price": "282.00"
},
...
## catalog v2 에서 응답 받음
T 2025/04/19 08:19:17.968259 10.10.0.27:3000 -> 10.10.0.19:49454 [AP] #9
HTTP/1.1 200 OK.
x-powered-by: Express.
vary: Origin, Accept-Encoding.
access-control-allow-credentials: true.
cache-control: no-cache.
pragma: no-cache.
expires: -1.
content-type: application/json; charset=utf-8.
content-length: 698.
etag: W/"2ba-8igEisu4O69h8jWIFgUqgmp7D5o".
date: Sat, 19 Apr 2025 08:19:17 GMT.
x-envoy-upstream-service-time: 1.
x-envoy-peer-metadata: ChsKDkFQUF9DT05UQUlORVJTEgkaB2NhdGFsb2cKGgoKQ0xVU1RFUl9JRBIMGgpLdWJlcm5ldGVzChwKDElOU1RBTkNFX0lQUxIMGgoxMC4xMC4wLjI3ChkKDUlTVElPX1ZFUlNJT04SCBoGMS4xNy44CrIBCgZMQUJFTFMSpwEqpAEKEAoDYXBwEgkaB2NhdGFsb2cKJAoZc2VjdXJpdHkuaXN0aW8uaW8vdGxzTW9kZRIHGgVpc3RpbwosCh9zZXJ2aWNlLmlzdGlvLmlvL2Nhbm9uaWNhbC1uYW1lEgkaB2NhdGFsb2cKKwojc2VydmljZS5pc3Rpby5pby9jYW5vbmljYWwtcmV2aXNpb24SBBoCdjIKDwoHdmVyc2lvbhIEGgJ2MgoaCgdNRVNIX0lEEg8aDWNsdXN0ZXIubG9jYWwKJQoETkFNRRIdGhtjYXRhbG9nLXYyLTZkZjg4NWI1NTUtbjlueHcKHAoJTkFNRVNQQUNFEg8aDWlzdGlvaW5hY3Rpb24KVAoFT1dORVISSxpJa3ViZXJuZXRlczovL2FwaXMvYXBwcy92MS9uYW1lc3BhY2VzL2lzdGlvaW5hY3Rpb24vZGVwbG95bWVudHMvY2F0YWxvZy12MgoXChFQTEFURk9STV9NRVRBREFUQRICKgAKHQoNV09SS0xPQURfTkFNRRIMGgpjYXRhbG9nLXYy.
x-envoy-peer-metadata-id: sidecar~10.10.0.27~catalog-v2-6df885b555-n9nxw.istioinaction~istioinaction.svc.cluster.local.
server: istio-envoy.
.
[
{
"id": 1,
"color": "amber",
"department": "Eyewear",
"name": "Elinor Glasses",
"price": "282.00",
"imageUrl": "http://lorempixel.com/640/480"
},
...위와같이 확인해보면, 미러링된 파드로는 트래픽이 흐르고 처리는 하지만 실제로 드랍하는것을 알 수 있다.
5.5 Routing to services outside your cluster by using Istio’s service discovery
이스티오는 기본적으로 서비스 메시 밖으로 나가는 트래픽을 허용하지만, 정책을 변경해 외부 트래픽을 차단할 수 있다.
외부 트래픽 차단은 내부 서비스가 손상됐을 때 악의적 행위자가 외부로 데이터를 유출하는 것을 방지하는 심층 방어 전략이다.
그러나 프록시 우회 등 추가 위협에 대비해 3, 4계층 네트워크 차단 등 복합적인 보안 대책이 필요하다.
# 현재 istiooperators meshConfig 설정 확인
kubectl get istiooperators -n istio-system -o json
...
"meshConfig": {
"defaultConfig": {
"proxyMetadata": {}
},
"enablePrometheusMerge": true
},
...
# webapp 파드에서 외부 다운로드
kubectl exec -it deploy/webapp -n istioinaction -c webapp -- wget https://raw.githubusercontent.com/gasida/KANS/refs/heads/main/msa/sock-shop-demo.yaml
# webapp 로그 : 신규 터미널
kubectl logs -n istioinaction -l app=webapp -c istio-proxy -f
[2025-04-19T09:55:34.851Z] "- - -" 0 UH - - "-" 0 0 0 - "-" "-" "-" "-" "-" BlackHoleCluster - 185.199.109.133:443 10.10.0.19:34868 - -
# 다음 명령을 실행해 이스티오의 기본값을 ALLOW_ANY 에서 REGISTRY_ONLY 로 바꾸자.
# 이느 서비스 메시 저장소에 명시적으로 허용된 경우(화이트 리스트)에만 트래픽이 메시를 떠나도록 허용하겠다는 의미다.
# 아래 설정 방법 이외에도 IstioOperator 로 설정을 변경하거나, istio-system 의 istio configmap 을 변경해도 됨.
# outboundTrafficPolicy 3가지 모드 : ALLOW_ANY (default) , REGISTRY_ONLY , ALLOW_LIST
docker exec -it myk8s-control-plane bash
----------------------------------------
istioctl install --set profile=default --set meshConfig.outboundTrafficPolicy.mode=REGISTRY_ONLY
y
exit
----------------------------------------
# 배포 확인
docker exec -it myk8s-control-plane istioctl proxy-status
NAME CLUSTER CDS LDS EDS RDS ECDS ISTIOD VERSION
catalog-6d5b9bbb66-vzg4j.istioinaction Kubernetes SYNCED SYNCED SYNCED SYNCED NOT SENT istiod-8d74787f-6w77x 1.17.8
catalog-v2-6df885b555-n9nxw.istioinaction Kubernetes SYNCED SYNCED SYNCED SYNCED NOT SENT istiod-8d74787f-6w77x 1.17.8
istio-ingressgateway-6bb8fb6549-s4pt8.istio-system Kubernetes SYNCED SYNCED SYNCED SYNCED NOT SENT istiod-8d74787f-6w77x 1.17.8
webapp-7685bcb84-skzgg.istioinaction Kubernetes SYNCED SYNCED SYNCED SYNCED NOT SENT istiod-8d74787f-6w77x 1.17.8
# webapp 파드에서 외부 다운로드
kubectl exec -it deploy/webapp -n istioinaction -c webapp -- wget https://raw.githubusercontent.com/gasida/KANS/refs/heads/main/msa/sock-shop-demo.yaml
Connecting to raw.githubusercontent.com (185.199.109.133:443)
wget: error getting response: Connection reset by peer
command terminated with exit code 1
# webapp 로그 : BlackHoleCluster 차단
# UH : NoHealthyUpstream - No healthy upstream hosts in upstream cluster in addition to 503 response code.
# https://www.envoyproxy.io/docs/envoy/latest/configuration/observability/access_log/usage
kubectl logs -n istioinaction -l app=webapp -c istio-proxy -f
[2025-04-19T09:55:34.851Z] "- - -" 0 UH - - "-" 0 0 0 - "-" "-" "-" "-" "-" BlackHoleCluster - 185.199.109.133:443 10.10.0.19:34868 - -
# proxy-config : webapp
docker exec -it myk8s-control-plane istioctl proxy-config cluster deploy/webapp.istioinaction --fqdn BlackHoleCluster -o json
[
{
"name": "BlackHoleCluster",
"type": "STATIC",
"connectTimeout": "10s"
}
]
# 현재 istiooperators meshConfig 설정 확인
kubectl get istiooperators -n istio-system -o json
...
"meshConfig": {
"accessLogFile": "/dev/stdout",
"defaultConfig": {
"proxyMetadata": {}
},
"enablePrometheusMerge": true,
"extensionProviders": [
{
"envoyOtelAls": {
"port": 4317,
"service": "opentelemetry-collector.istio-system.svc.cluster.local"
},
"name": "otel"
},
{
"name": "skywalking",
"skywalking": {
"port": 11800,
"service": "tracing.istio-system.svc.cluster.local"
}
}
],
"outboundTrafficPolicy": {
"mode": "REGISTRY_ONLY"
}
},
서비스 엔트리란
ServiceEntry는 이스티오 서비스 메시 내부 서비스들이 외부(클러스터 밖) 서비스나 메시 외부의 엔드포인트와 통신할 수 있도록, 해당 외부 서비스를 이스티오의 내부 서비스 레지스트리에 등록해주는 리소스입니다
# cat ch5/forum-serviceentry.yaml
apiVersion: networking.istio.io/v1alpha3
kind: ServiceEntry
metadata:
name: jsonplaceholder
spec:
hosts:
- jsonplaceholder.typicode.com
ports:
- number: 80
name: http
protocol: HTTP
resolution: DNS
location: MESH_EXTERNAL
# forum 설치
cat services/forum/kubernetes/forum-all.yaml
kubectl apply -f services/forum/kubernetes/forum-all.yaml -n istioinaction
# 확인
kubectl get deploy,svc -n istioinaction -l app=webapp
docker exec -it myk8s-control-plane istioctl proxy-status
# webapp 웹 접속
open http://webapp.istioinaction.io:30000/
이때 curl -s http://webapp.istioinaction.io:30000/api/users 명령어로 포럼 서비스를 호출하면 포럼 서비스에 서비스 엔트리 설정 적용 안돼있으니 아래와 같이 에러가 난다.
서비스엔트리 설정을 추가해보자.
# istio proxy (forum)
docker exec -it myk8s-control-plane istioctl proxy-config routes deploy/forum.istioinaction
docker exec -it myk8s-control-plane istioctl proxy-config cluster deploy/forum.istioinaction
docker exec -it myk8s-control-plane istioctl proxy-config endpoint deploy/forum.istioinaction
docker exec -it myk8s-control-plane istioctl proxy-config all deploy/forum.istioinaction -o short > forum-1.json
#
cat ch5/forum-serviceentry.yaml
apiVersion: networking.istio.io/v1alpha3
kind: ServiceEntry
metadata:
name: jsonplaceholder
spec:
hosts:
- jsonplaceholder.typicode.com
ports:
- number: 80
name: http
protocol: HTTP
resolution: DNS
location: MESH_EXTERNAL
kubectl apply -f ch5/forum-serviceentry.yaml -n istioinaction
#
docker exec -it myk8s-control-plane istioctl proxy-config all deploy/forum.istioinaction -o short > forum-2.json
diff forum-1.json forum-2.json
25a26
> jsonplaceholder.typicode.com 80 - outbound STRICT_DNS
96a98
> 80 jsonplaceholder.typicode.com /*
#
docker exec -it myk8s-control-plane istioctl proxy-config routes deploy/forum.istioinaction | grep json
80 jsonplaceholder.typicode.com /*
docker exec -it myk8s-control-plane istioctl proxy-config cluster deploy/forum.istioinaction --fqdn jsonplaceholder.typicode.com -o json
docker exec -it myk8s-control-plane istioctl proxy-config cluster deploy/forum.istioinaction | grep json
jsonplaceholder.typicode.com 80 - outbound STRICT_DNS
# 목적 hosts 의 도메인 질의 응답 IP로 확인된 엔드포인트들 확인
docker exec -it myk8s-control-plane istioctl proxy-config endpoint deploy/forum.istioinaction --cluster 'outbound|80||jsonplaceholder.typicode.com'
ENDPOINT STATUS OUTLIER CHECK CLUSTER
104.21.112.1:80 HEALTHY OK outbound|80||jsonplaceholder.typicode.com
104.21.16.1:80 HEALTHY OK outbound|80||jsonplaceholder.typicode.com
104.21.32.1:80 HEALTHY OK outbound|80||jsonplaceholder.typicode.com
104.21.48.1:80 HEALTHY OK outbound|80||jsonplaceholder.typicode.com
104.21.64.1:80 HEALTHY OK outbound|80||jsonplaceholder.typicode.com
104.21.80.1:80 HEALTHY OK outbound|80||jsonplaceholder.typicode.com
104.21.96.1:80 HEALTHY OK outbound|80||jsonplaceholder.typicode.com
# 메시 안에서 새로운 포럼 서비스를 호출 : 사용자 목록 반환 OK
curl -s http://webapp.istioinaction.io:30000/api/users
# 반복 접속
while true; do curl -s http://webapp.istioinaction.io:30000/ ; date "+%Y-%m-%d %H:%M:%S" ; sleep 2; echo; done
# webapp 웹 접속
open http://webapp.istioinaction.io:30000/
외부에서 잘 가져와는지는것을 확인할 수 있따.
5장에 대한 요약
- DestinationRule 로 워크로드를 v1, v2 버전과 같이 더 작은 부분집합들로 분리할 수 있다.
- VirtualService는 이런 부분집합들을 사용해 트래픽을 세밀하게 라우팅한다.
- VirtualService는 HTTP 헤더 같은 애플리케이션 계층 정보를 기반으로 라우팅 결정을 설정한다.
- 이 덕분에 베타 테스터 같은 특정 사용자 집합을 서비스의 신 버전으로 보내 테스트하는 다크 런치 기법을 사용할 수 있다.
- 가중치 라우팅(VirtualService 리소스로 설정)을 사용하는 서비스 프록시는 트래픽을 점진적으로 새 배포로 라우팅할 수 있는데, 덕분에 카나리 배포(트래픽 전환이라고도 함) 같은 방법을 사용할 수 있다.
- 트래픽 전환은 Flagger를 사용해 자동화할 수 있다. Flagger는 수집한 메트릭을 사용해 새 배포로 라우팅되는 트래픽을 점진적으로 늘리는 오픈소스 솔루션이다.
- outboundTrafficPolicy 를 REGISTER_ONLY로 설정하면 어떤 트래픽도 클러스터를 떠나지 못하게 함으로써 악의적인 사용자가 외부로 정보를 전송하는 것을 방지할 수 있다.
- outboundTrafficPolicy 를 REGISTER_ONLY로 설정했을 때는 ServiceEntry로 외부로 향하는 트래픽을 허용할 수 있다.
